Solución de cableado de fibra para centros de datos Evolux
Cree una lista de materiales de fibra pasiva lista para RFQ-con troncales y conexiones MPO/MTP, latiguillos LC, opciones multimodo OM3/OM4 u monomodo-OS2, adaptadores compatibles y etiquetado-específico del proyecto.
Envíe su lista de materiales de cableado Revisar productos verificados
Establecido en 2013
Publicación del perfil de la empresa
10+ años
Experiencia en la industria de la fibra óptica declarada en el sitio.
Muestras a granel
Soporte para pedidos de muestra, pequeños-lotes y volúmenes
Documentación IL/RL
Proyectos completados
Cableado de fibra de alta-densidad para salas de servidores, redes empresariales e infraestructura de nube
Evolux proporciona conectividad pasiva para proyectos de cableado de fibra de centros de datos, incluidos cables de conexión LC, conjuntos de cables MPO/MTP, cables multimodo OM3 y OM4, cables monomodo-OS2, adaptadores de fibra y pigtails. La gama cubre conexión de equipos, enlaces de gabinetes, troncales troncales, transiciones de conexión y movimientos, adiciones y cambios de cableado estructurado. Los operadores de centros de datos, integradores de redes, contratistas de cableado y distribuidores pueden comprar productos estándar, solicitar muestras o preparar una lista de materiales de proyecto para producción en lotes pequeños y a granel. Como fabricante de cableado de fibra para centros de datos y proveedor OEM de conjuntos de cables de fibra óptica, Evolux puede revisar combinaciones de conectores, modo de fibra, pulido, longitud, cubierta, color, etiquetado y empaque. Los compradores que planeen una solución de cableado MPO/MTP de alta-densidad deben enviar la interfaz del transceptor, el número de fibras, el género y la polaridad con la solicitud de presupuesto.
Productos de cableado de fibra para centros de datos con especificaciones verificables
Las siguientes tarjetas de productos utilizan nombres, opciones y valores numéricos publicados en las páginas de productos de Evolux. Las cotizaciones finales deben identificar el grado de pérdida seleccionado, el mapeo del conector y la construcción del cable porque no todas las opciones se aplican a todos los conjuntos.

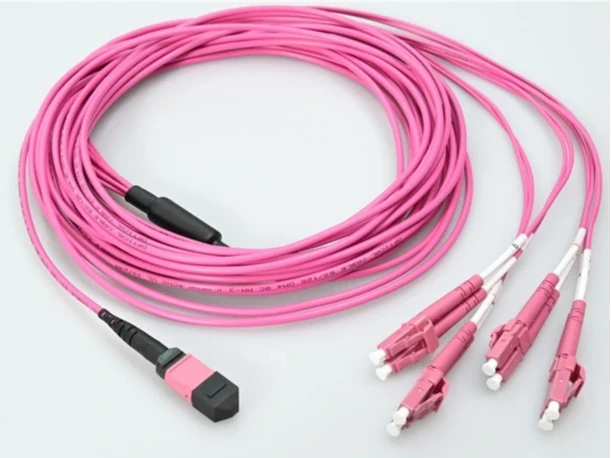

MTP hembra a 4 × LC UPC dúplex, OM4 de 8 fibras
- OM4 50/125 µm; 850/1300 nanómetro
- MTP IL 0,35 dB máx.; LC IL Menor o igual a 0,2 dB
- Cable OFNP de 3,0 mm; 150 m a 40/100G y 850 nm

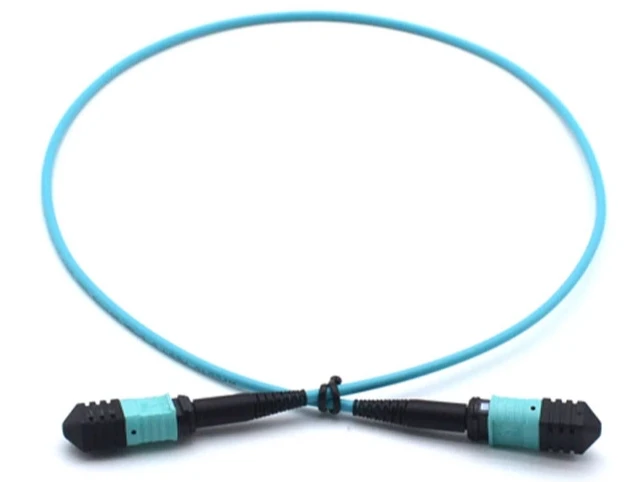

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Conjunto OM3 de 12 fibras
- cable LSZH de 3,0 mm; configuración publicada de 1 m
- MM IL de baja-pérdida: típico<0.30 dB; max <0.5 dB

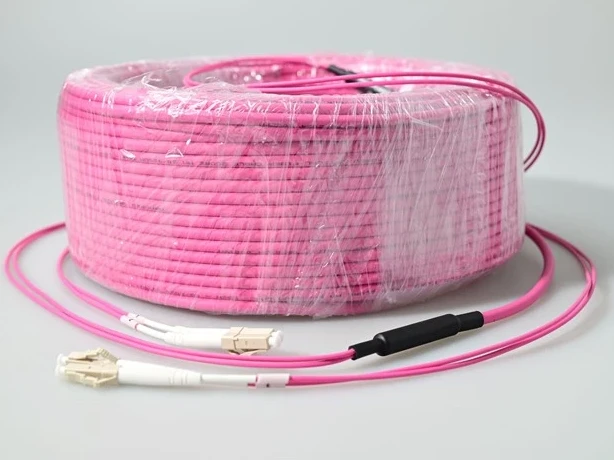

Cable de conexión dúplex multimodo LC a LC OM4
- Férula de factor de forma-pequeño-de 1,25 mm
- Interfaz del conector IEC 61754-20
- Se indican las opciones de cable vertical, plenum y personalizado
Cable de conexión multimodo LC UPC OM3 Uniboot
- Láser OM3-fibra optimizada de 50/125 µm
- 10G alcanza hasta 300 m a 850 nm
- OFNR y OFNP; longitudes estándar de 0,5 m a 30 m
Cable de conexión monomodo-LC/UPC personalizado
- Opción de modo único-de 9/125 µm
- IL Menor o igual a 0,30 dB IEC Grado C; Menor o igual a 0,15 dB IEC Grado B
- 0,9/2,0/3,0 mm; PVC, LSZH u OFNP
Adaptador MTP/MPO con funda de alineación
- Pérdida de inserción 0,2 dB máx.
- Mínimo 1000 ciclos de apareamiento
- Con bridas/sin bridas; simplex/dúplex; RoHS declarado

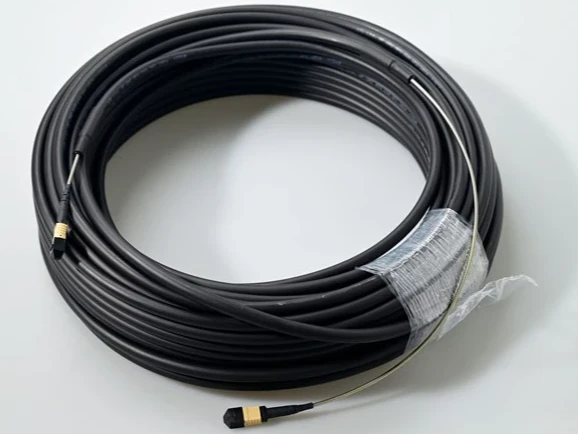

Cable de conexión de fibra óptica blindado MPO/MTP
- OS2, OM3 u OM4; 8, 12, 24, 48, 72 o 144 fibras
- Armadura de cinta de acero inoxidable-en espiral
- IEC 61754-7 y TIA 604-5
Adaptador multimodo dúplex LC/LC
- tipo de adaptador LC; cuerpo dúplex
- Interfaz pulida UPC
- multimodo; sin-configuración de brida

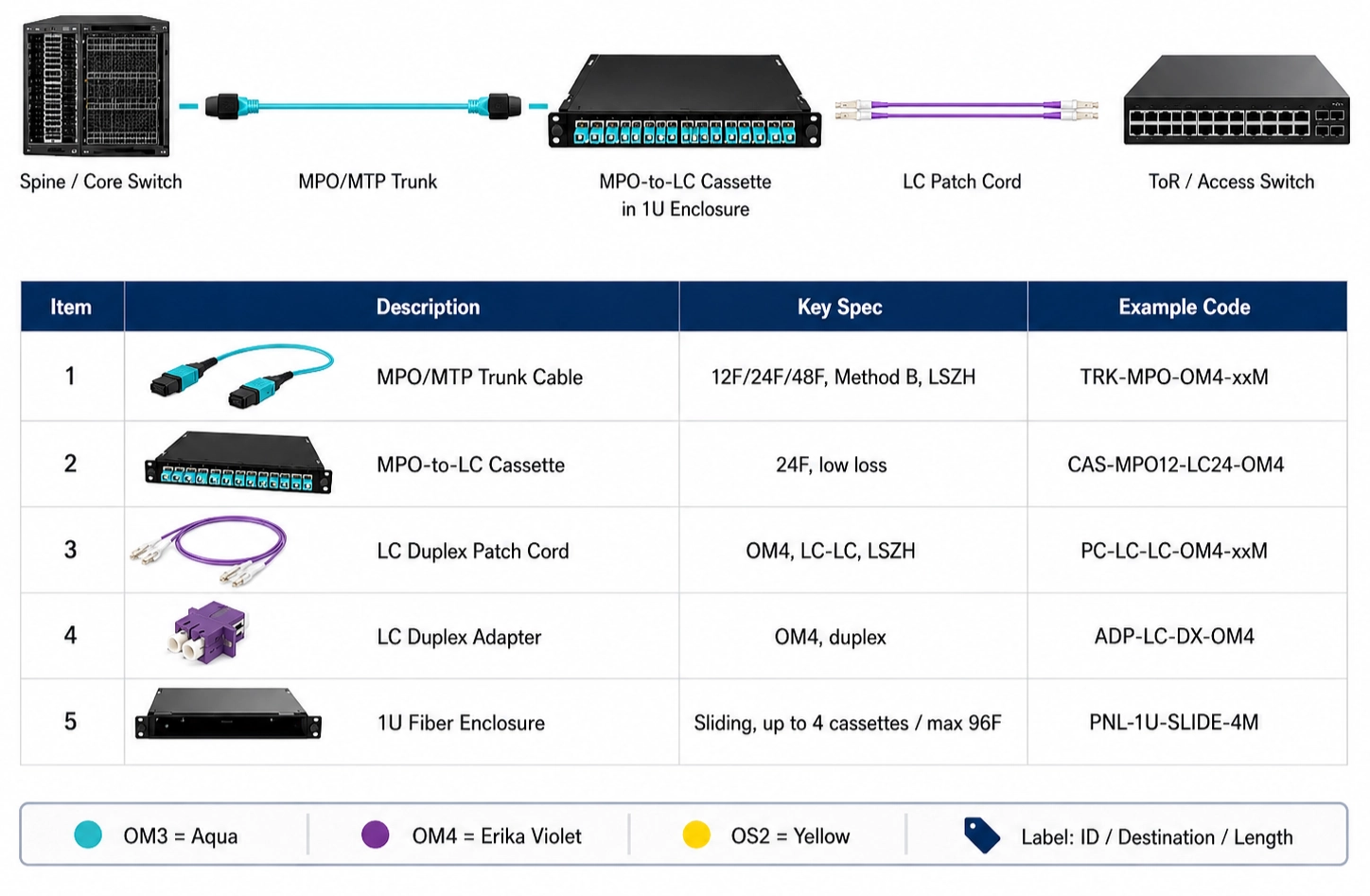

Arquitectura de cableado de fibra de centro de datos de alta-densidad por función de enlace
Un plan de cableado estructurado útil comienza con puntos de conexión, no con una lista de cables genérica. Asigne la interfaz del equipo y el método de conexión en cada etapa, luego asigne el género, la polaridad, el grado de fibra y la cubierta del conector al canal completo.
Servidor o almacenamiento
Confirme la interfaz del transceptor LC dúplex o MPO/MTP directo y el grado de fibra requerido.
01
Interruptor ToR/EoR
Utilice parches LC para puertos dúplex o una división MPO/MTP para conversión de paralelo-a-dúplex.
02
Campo de parche de rack
Haga coincidir los adaptadores LC dúplex o MPO/MTP con el panel o casete especificado-por el comprador.
03
Tronco de fila / columna vertebral
Los conjuntos MPO/MTP pre-consolidan las fibras y reducen el trabajo de terminación en campo.
04
MDA/conexión cruzada-
Conserve los registros de etiquetado, polaridad y{0}}presupuesto de pérdidas en toda la ruta del cableado estructurado.
05
| Condición del proyecto | Dirección de cableado recomendada | El comprador debe confirmar | Alcance relevante de Evolux |
|---|---|---|---|
| Parcheo de equipos dúplex | Cable LC-a-LC dúplex o uniarranque | Grado de fibra, pulido, longitud, cubierta, etiquetado de puertos | Conjuntos LC multimodo OM3/OM4 y monomodo- de 9/125 µm |
| Columna vertebral paralela | Línea troncal MPO/MTP | Diseño de 8/12/24 fibras, género, polaridad, orientación clave, clase de pérdida | Conjuntos MPO/MTP en configuraciones OS2, OM3 y OM4 |
| Migración paralela-a-dúplex | MTP/MPO-a-LC | Mapeo del transceptor, orden de pares LC, género y pérdida total de canal | Conjunto dúplex OM4 MTP hembra de 8 fibras a cuatro LC UPC |
| Tráfico alto-o vía expuesta | Conjunto blindado de múltiples-fibras | Recuento de fibras, geometría del cable, restricciones de ruta y control de curvatura | Opciones de MPO/MTP blindado de acero inoxidable-en espiral |
| Acoplamiento de panel o casete | Adaptador LC o MPO/MTP | Compatibilidad con huella, brida, orientación clave, modo y pulido | Adaptadores LC dúplex y MTP/MPO con o sin bridas |
Cableado de fibra para centros de datos MPO/MTP para troncales compactos y enlaces de ruptura
La gama publicada de Evolux admite dos funciones prácticas de MPO/MTP en un sistema estructurado:enlace multi-fibra entre puntos de distribucióny conjuntos de conexiones que presentan conectores dúplex al equipo.
8 fibras → 4 pares LC dúplex
El rendimiento de ruptura se especifica en ambos tipos de conectores.
El conjunto OM4 de 8-fibras utiliza un conector hembra MTP y cuatro extremos dúplex LC UPC. Sus límites publicados separan la interfaz MTP con una pérdida de inserción máxima de 0,35 dB de la interfaz LC con menos o igual a 0,2 dB, por lo que un comprador puede incluir cada conexión en el presupuesto de pérdida de canal en lugar de depender de una única afirmación indefinida de "baja pérdida".
8-144 fibras publicadas
Las construcciones estándar y blindadas abordan diferentes caminos
El producto estándar MPO/MPO-OM3-12F-3.0MM-LSZH-1M es adecuado para canalizaciones interiores compactas, mientras que la gama MPO/MTP blindada añade cinta en espiral de acero inoxidable.El blindaje debe seleccionarse para exposición mecánica.; no reemplaza la necesidad de confirmar el control de curvatura, la pérdida del conector, la polaridad o la compatibilidad del panel.
Cableado de fibra LC para centros de datos para parcheo de servidores y conmutadores densos
Los conjuntos LC se adaptan a puertos de equipos y campos de conexión donde cada enlace utiliza un par de transmisión/recepción dúplex. La férula LC de 1,25 mmProporciona una interfaz más pequeña que SC., mientras que la construcción uniboot reduce la cantidad de cuerpos de cable encaminados a través de un rack denso.
OM3: 10G hasta 300 m a 850 nm
Utilice OM3 donde el transceptor y el alcance lo admitan
El cable uniboot LC UPC OM3 publicado utiliza fibra-optimizada con láser de 50/125 µm y se ofrece en versiones OFNR y OFNP. Evolux enumera longitudes estándar de 0,5 m a 30 m y acepta longitudes personalizadas, lo que permite que la lista de materiales controle el exceso de bucle-de servicio en lugar de utilizar una longitud para cada posición del bastidor.
Modo único-OM4 o 9/125 µm
Elija el grado de fibra según la óptica, no solo el color
La cartera de LC incluye unaProducto dúplex multimodo OM4y conjuntos monomodo-personalizables de 9/125 µm con opciones de cable de PVC, LSZH u OFNP. El color de la cubierta puede respaldar la identificación, pero la especificación de compra debe indicar explícitamente el modo de fibra, el pulido, la clasificación de la cubierta y los requisitos de IL/RL medidos.
Pérdidas-Controles de interfaz, polaridad y presupuesto para el cableado de fibra del centro de datos
Lo que hace que un ensamblado pre-preterminado sea implementable es la concordancia entre cada atributo de enlace. Estas comprobaciones deben resolverse en el plano o lista de materiales aprobados antes de la producción.
Presupuesto de pérdida óptica
Agregue las pérdidas indicadas del conector y del adaptador en cada par acoplado, más la atenuación de la fibra y el margen de ingeniería. Solicite el formato de informe IL/RL con la cotización.
Polaridad MPO/MTP
Definir el mapa de fibra-a-el extremo y la orientación clave. "Compatible con MPO/MTP" por sí solo no identifica si el canal conserva las rutas de transmisión y recepción.
Género del conector
Asigne interfaces fijadas y no fijadas en transceptores, troncales, adaptadores y casetes. No es posible acoplar correctamente dos conectores con clavijas.
Grado de fibra y óptica.
Haga coincidir OM3, OM4 u OS2 con la longitud de onda, la velocidad de datos y el alcance en la hoja de datos del transceptor. No sustituya un grado de fibra sin volver a comprobar el canal.
Chaqueta y camino
Indique LSZH, OFNR, OFNP u otra construcción requerida, junto con el diámetro del cable, el entorno de enrutamiento y las necesidades de protección mecánica.
Plan de identificación
Proporcione la convención de nomenclatura de puertos, etiquetas por extremo, colores de cubierta o bota, cronograma de longitud y grupos de empaque necesarios para la secuencia de instalación.
Envíe una lista de materiales completa de cableado de fibra pasiva para su revisión
Un gerente de abastecimiento o un ingeniero de producto debe proporcionar suficiente información para identificar cada interfaz de acoplamiento y cada variante comercial. Esto reduce los bucles de clarificación y hace que las pruebas de muestras sean significativas.
Aplicación y topología:función de servidor, almacenamiento, ToR/EoR, red troncal, MDA o conexión cruzada.
Interfaces:tipo de conector, pulido, número de fibras MPO/MTP, género, orientación clave y polaridad.
Medios ópticos:OM3, OM4 u OS2, longitud de onda, velocidad de datos, alcance y clase de pérdida requerida.
Construcción mecánica:longitud del cable, diámetro, longitud de ruptura, clasificación de la cubierta, armadura y requisitos de tracción.
Detalles comerciales:cantidad por configuración, cantidad de muestra, etiquetas, logotipo, embalaje y documentos requeridos.
Revisión de dibujos y configuración de cableado de fibra de centro de datos personalizados
Evolux afirma que las combinaciones de conectores, longitudes de cables, modos de fibra, tipos de pulido, estructuras de cables, colores de cubierta y funda, etiquetas y empaques se pueden revisar para el suministro basado en el proyecto.
Soporte de especificaciones y dibujos.
Comparta un dibujo, muestra de producto, especificación o topología existente. La revisión debe bloquear el mapeo del conector, las dimensiones de ruptura, la tolerancia de longitud, la cubierta, la posición de la etiqueta y la unidad de empaque antes de que se produzca una muestra.
- Revisión de topología y lista de materiales
- Coincidencia de conectores y fibras
- Configuración estándar o personalizada
Muestra, lotes pequeños-y suministro a granel
El sitio confirma la evaluación de muestras, la personalización de lotes pequeños-y la producción a granel. No publica una cantidad mínima de pedido fija ni un ciclo de muestreo para todos los ensamblajes del centro de datos porque la configuración y la cantidad afectan el pedido.
- Muestra de compatibilidad
- Evaluación de desempeño
- Muestra aprobada como referencia de producción.
Etiqueta privada e identidad de instalación.
La personalización disponible incluye colores de chaqueta y botas, marcadores de cables, etiquetas de productos, logotipos, empaques neutros y empaques específicos del cliente. Defina el texto, el formato del código de barras y la convención end-A/end-B en el diseño aprobado.
- Etiquetas personalizadas para cables y productos
- Revisión de logotipo y embalaje.
- Codificación de colores por proyecto
Estándares y registros de calidad para la adquisición de conjuntos de cables de fibra
La evidencia de calidad más útil está ligada al producto y al lote exactos. Las páginas de productos Evolux publican los siguientes estándares de interfaz, declaraciones de materiales y opciones de prueba; Los compradores deben solicitar el documento correspondiente al SKU cotizado.
IEC 61754-7 y TIA 604-5
Publicado para el conjunto blindado MPO/MTP y la gama de adaptadores MPO/MTP. Estas referencias definen la interfaz del conector multi-fibra y admiten comprobaciones de interconexión.
Telcordia GR-326 y JIS
Incluido en la página del adaptador MTP/MPO de pérdida máxima-de 0,2 dB. Confirme el documento exacto de calificación o cumplimiento para la configuración del adaptador que se solicita.
Cubierta de cable OFNP
Publicado para el ensamblaje OM4 MTP-a LC de 8-fibras. Esto identifica la construcción del cable plenum indicada; el diseñador del proyecto sigue siendo responsable de la aceptación del código local.
CEI 61754-20
Publicado para el cable de conexión dúplex LC OM4. Identifica la interfaz del conector LC utilizada en las conexiones de equipos SFP, XFP y SFP+.
Cumplimiento de materiales RoHS
Indicado para el adaptador MTP/MPO. Para registros de adquisiciones, solicite una declaración vigente que identifique el producto o familia de materiales cotizados.
Inserción-pérdida/retorno-informes de pérdida
Evolux afirma que se pueden suministrar informes IL/RL. Especifique la longitud de onda, el límite, el método de prueba, la base de muestreo y si se requieren resultados serializados.
Evolux afirma que se estableció en 2013 y tiene más de 10 años de experiencia en la industria de la fibra óptica. En las páginas revisadas no se publica ningún total de envío específico del -centro de datos- ni ningún caso de centro de datos designado, por lo que esta página de solución no asigna un recuento de implementación no verificada al segmento del centro de datos.
Preguntas frecuentes sobre la solución de cableado de fibra para centros de datos
¿Qué información se debe incluir en una solicitud de cotización sobre cableado de fibra para centros de datos?
Proporcione la función del enlace, la interfaz del transceptor o equipo, el tipo de conector, el modo de fibra, el recuento de fibras, la polaridad, el género del conector, el pulido, la longitud del cable, la clasificación de la cubierta, la cantidad por longitud, el etiquetado y el embalaje. Una topología, lista de materiales, dibujo, muestra o especificación actual ayuda a Evolux a verificar la compatibilidad de los componentes antes de cotizar.
¿Cuándo debería un centro de datos utilizar LC dúplex en lugar de MPO/MTP?
Utilice LC dúplex donde el equipo activo y los campos de conexión exponen puertos LC dúplex y el enlace transporta un par de transmisión/recepción. Utilice MPO/MTP para troncales multi-de fibra, puertos ópticos-paralelos o agregación de alta-densidad; una transición de casete o arnés MPO/MTP-a-LC puede conectar los dos tipos de interfaz.
¿Cómo deberían elegir los compradores entre OM3, OM4 y OS2?
Haga coincidir la fibra con las especificaciones del transceptor, la longitud de onda, el alcance y la planta instalada. Evolux enumera conjuntos multimodo OM3 y OM4 50/125 µm y opciones de modo único-OS2 9/125 µm; Confirme el grado exacto con la hoja de datos del equipo en lugar de seleccionar solo por el color de la chaqueta.
¿Qué detalles de MPO/MTP deben confirmarse antes de la producción?
Confirme el recuento de fibras, el género del conector, la orientación de las claves, el método de polaridad, el pulido UPC o APC, el grado de la fibra, la clase de pérdida y el mapeo de extremo-a-. Estos atributos funcionan como un solo sistema, por lo que un tipo de cable correcto con la polaridad o el género incorrectos aún puede impedir que el enlace funcione.
¿Cuáles son el MOQ y el tiempo de entrega de muestras para cables de fibra personalizados para centros de datos?
Evolux afirma que admite muestras, personalización de lotes pequeños-y producción a granel, pero el sitio web no publica una cantidad mínima de pedido numérica fija ni un plazo de entrega de muestras para esta solución. Ambos deben confirmarse después de revisar el conector, la fibra, la longitud, la cubierta, el etiquetado, el informe-de prueba y los requisitos de cantidad.
¿Evolux puede proporcionar cables de marca privada-y documentación de prueba?
El alcance de personalización publicado incluye colores de chaqueta y botas, marcadores de cables, etiquetas de productos, logotipos, empaques neutrales o específicos del cliente-y configuración del producto. También se indica la compatibilidad con la hoja de datos y la inserción-pérdida/devolución-prueba de pérdida-informes; defina si los informes se basan-en lotes o se serializan en la especificación del pedido aprobado.
Construya la lista de materiales de cableado de fibra de su centro de datos en torno a interfaces reales
Envíe la topología, interfaces del transceptor, mapeo de conectores, requisitos de OM3/OM4 u OS2, longitudes, cubierta, cantidades y plan de etiquetado. Evolux puede revisar los conjuntos de cables pasivos y los adaptadores según las especificaciones enviadas.
