Adaptador de fibra óptica
Evolux Fiber: ¡Su fabricante profesional de adaptadores de fibra óptica!
Shenzhen Evolux Fiber Co., Ltd es un proveedor líder de-soluciones de fibra óptica de vanguardia, que se especializa en la investigación, el desarrollo, la fabricación y la distribución de productos de fibra óptica de alta-calidad. Establecidos en el año 2013 y con sede en Shen Zhen, China, nos hemos convertido en un nombre confiable en el campo de la fibra óptica. Con un fuerte enfoque en la innovación y la confiabilidad, nos esforzamos por satisfacer las demandas cambiantes de la industria global de las telecomunicaciones.
Nuestras ventajas
Cartera de productos diversa
Ofrecemos una amplia gama de productos de fibra óptica, desde fibras ópticas monomodo-y multimodo-hasta fibras ópticas especiales para aplicaciones específicas, incluidos cables de fibra óptica, conectores, transceptores, adaptadores y accesorios relacionados para satisfacer las diversas necesidades de nuestros clientes.
Excelente atención al cliente
Hemos reunido un equipo de expertos que están listos para apoyar a nuestros clientes. Ayudan a los clientes a seleccionar la solución de fibra óptica adecuada y guían el proceso de implementación, lo que les permite disfrutar de consultas integrales previas a la venta y soporte post-venta y asistencia técnica.
Instalaciones avanzadas de I+D
Las-instalaciones-de--investigación y desarrollo de última generación, los equipos y los laboratorios especializados proporcionan un entorno ideal para llevar a cabo-investigación, experimentación y pruebas de vanguardia de materiales, diseño y procesos de fabricación de fibra óptica.
Servicios profesionales de personalización
Ofrecemos opciones de personalización que permiten a los clientes adaptar los productos de fibra óptica a sus necesidades específicas. El diámetro de la fibra, el material de recubrimiento o el tipo de conector se pueden personalizar de manera flexible.
Product Categories
Latest Products
ADAPTADOR DE FIBRA ÓPTICA OEM Y SUMINISTRO A GRANEL
Un socio confiable en el suministro de adaptadores de fibra óptica para sus productos y proyectos
Obtenga adaptadores estándar, híbridos y multi-fibra para redes de telecomunicaciones, sistemas FTTH, centros de datos, equipos de distribución de fibra y productos de conectividad OEM.
Evolux suministra adaptadores de fibra óptica SC, LC, FC, ST, E2000, MU, MT-RJ y MPO/MTP en configuraciones de fibra monomodo-, multimodo, UPC, APC, simplex, dúplex y multi-.
Ya sea que esté buscando acopladores de fibra óptica estándar para distribución, adaptando adaptadores a una lista de materiales de un proyecto o desarrollando una gama de productos de marca privada-, nuestro equipo puede ayudarlo a confirmar la configuración requerida antes del muestreo y la producción en volumen.
Solicitar muestras de adaptadores
01
Configuraciones estándar y personalizadas
Seleccione la interfaz del conector, el modo de fibra, el tipo de pulido, la configuración del puerto, la estructura de la carcasa y el embalaje necesarios para su aplicación.
02
Muestra-a-soporte de producción
Evalúe el ajuste, la compatibilidad, la apariencia y los requisitos de rendimiento aplicables del producto antes de continuar con la producción a granel.
03
Etiquetas y embalajes OEM
Se pueden analizar etiquetas, números de modelo, códigos de barras, logotipos y empaques específicos del cliente-para pedidos de distribución y etiquetas privadas.
04
Pedidos-pequeños por lotes y por volumen
Hay soporte disponible para evaluación de muestras, personalización de lotes pequeños-y compras al por mayor basadas en proyectos-.
Configure el adaptador de fibra óptica para su aplicación exacta
Seleccionar un adaptador de fibra óptica implica algo más que coincidir con el nombre del conector. La interfaz del conector, el tipo de pulido, el modo de fibra, la densidad del puerto, el manguito de alineación, la estructura de montaje y el diseño de la carcasa pueden afectar la compatibilidad con la red, el panel o el equipo en el que se instalará el adaptador.
Envíenos sus requisitos técnicos, hoja de datos existente, dibujo o muestra física. Revisaremos la configuración antes de organizar muestras o producción.
Interfaz del conector
Elija la interfaz del conector que coincida con su red de fibra, equipo o sistema de panel.
Las opciones disponibles incluyen:
- CAROLINA DEL SUR
- LC
- FC
- CALLE
- E2000
- MU
- MT-RJ
- MPO/MTP
- Adaptadores híbridos
Para adaptadores de fibra óptica híbridos, especifique la interfaz del conector requerida en cada lado.
Modo de fibra
Seleccione el modo de fibra que coincida con los conjuntos de cables conectados y los requisitos de transmisión de red.
Las opciones disponibles incluyen:
- Modo único-
- multimodo
- Configuraciones OM3
- Configuraciones OM4
- Opciones específicas-de la aplicación
Proporcione el modo de fibra o la especificación del cable existente cuando solicite muestras o una cotización.
Tipo polaco
Confirme el tipo de pulido del conector requerido por los componentes de fibra conectados y las interfaces del equipo.
Las opciones comunes incluyen:
- UPC
- APC
- UPC-a-UPC
- APC-a-APC
- Configuraciones de pulido híbrido
Para adaptadores híbridos, especifique el tipo de pulido requerido en ambos lados, cuando corresponda.
Configuración del puerto
Seleccione la configuración del puerto según el tipo de conector, la densidad del panel y el entorno de instalación.
Las configuraciones disponibles pueden incluir:
- simplex
- Dúplex
- Patio
- Puerto múltiple-
- Multi-fibra
Proporcione la cantidad requerida de puertos y la aplicación del panel para que podamos confirmar una estructura de adaptador compatible.
Estructura de montaje y carcasa
Elija la estructura de montaje y carcasa según la apertura del panel, el método de instalación y el entorno operativo.
Las estructuras disponibles pueden incluir:
- Brida
- Sin bridas
- Encajar-
- Montaje con tornillo-
- cerrado
- Carcasa metálica
- Carcasa de plástico
Proporcione el corte del panel o las dimensiones del adaptador existente cuando la compatibilidad mecánica sea crítica.
Manga de alineación
Seleccione el manguito de alineación según el tipo de conector, el material del casquillo y el rendimiento de conexión requerido.
Las opciones disponibles pueden incluir:
- Manga de cerámica
- Manga metálica
- Manga dividida
- Manga sólida
- Opciones de funda específicas-de la aplicación
Si se requiere un material de funda específico, inclúyalo en la especificación técnica o consulta.
Configuración MPO/MTP
Los adaptadores de fibra óptica MPO/MTP requieren varios detalles de configuración para garantizar la compatibilidad con el sistema multi-fibra completo.
Por favor especifique:
- recuento de fibras
- Orientación clave
- Polaridad requerida
- Estructura con o sin bridas
- Color de la carcasa
- Aplicación en panel o casete
También se debe confirmar el género del conector cuando afecte al conjunto de cables completo.
Vivienda personalizada e identificación
Personalice la apariencia, identificación y empaque del adaptador según su marca o requisitos de distribución.
Las opciones disponibles pueden incluir:
- Color de la carcasa
- Color de la tapa antipolvo
- Marcado del producto
- Etiqueta de cliente
- Número de modelo
- Código de barras
- embalaje interior
- Marcado exterior del cartón
La disponibilidad de personalización y la cantidad mínima de pedido dependen de la estructura del producto y la cantidad del pedido.
PROCESO DE FABRICACIÓN DEL ADAPTADOR DE FIBRA ÓPTICA
¿Cómo se fabrican los adaptadores de fibra óptica?
La fabricación de adaptadores de fibra óptica requiere dimensiones precisas de la carcasa, retención estable del conector y alineación precisa entre las interfaces de fibra conectadas.
El proceso de producción exacto varía según el tipo de adaptador, el material de la carcasa, la estructura de montaje y el método de alineación. Cada pedido debe fabricarse de acuerdo con una especificación de producto aprobada, un dibujo y un requisito de inspección.
Especificaciones e inspección de materiales.
Antes de la producción, se revisan y confirman el dibujo del producto, la configuración del adaptador y los requisitos del pedido.
Se inspeccionan las carcasas entrantes, los manguitos de alineación, los clips de montaje, las contraventanas, las tapas antipolvo y otros componentes para detectar:
- Dimensiones correctas
- Material y color
- Condición de la superficie
- Limpieza
- Integridad de los componentes
- Identificación de modelo y lote.
El dibujo, muestra o especificación aprobados se utilizan como referencia de producción e inspección.

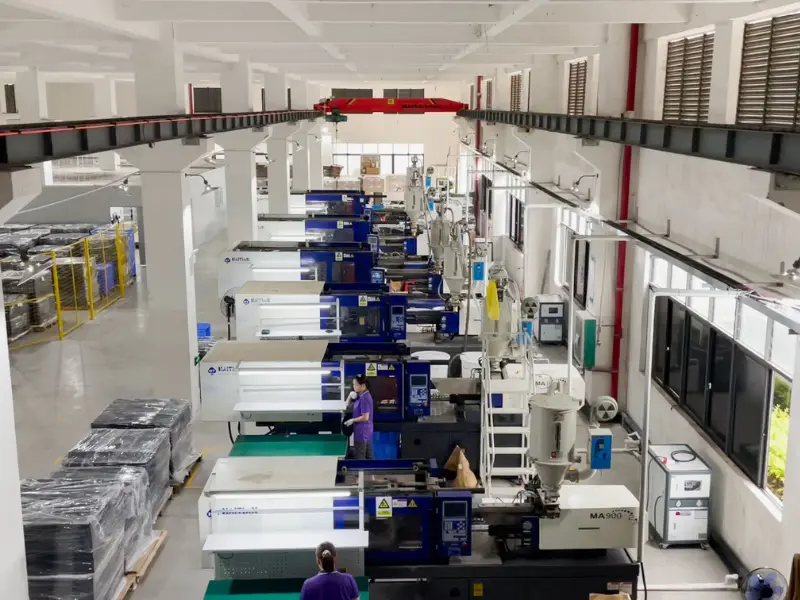

Moldeo y procesamiento de viviendas
Las carcasas de adaptador de plástico se moldean según la interfaz del conector requerida, la estructura de montaje y el color de identificación.
Los cuerpos adaptadores de metal pueden requerir mecanizado, conformado o tratamiento superficial según el diseño del producto.
La vivienda es inspeccionada para:
- Precisión dimensional
- Defectos superficiales
- Destello o deformación
- Estructura de brida y clip
- Geometría de entrada del conector-
- Compatibilidad de montaje-en paneles
Preparación de componentes de alineación
Para SC, LC, FC, ST, MU, E2000 y otros adaptadores basados en férulas-, los manguitos de alineación cerámicos o metálicos se limpian y preparan para la instalación.
Para los adaptadores de fibra óptica MPO/MTP, la preparación se centra en:
- Orientación clave
- Posicionamiento del conector
- Estructura de retención
- Configuración de brida
- Geometría de la vivienda
- Compatibilidad de paneles
Todos los componentes deben permanecer limpios y libres de daños antes del montaje.

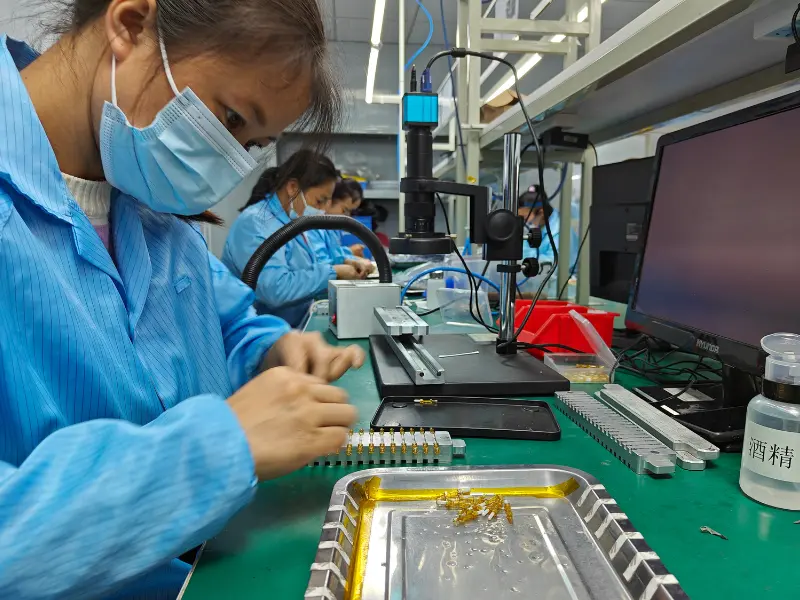

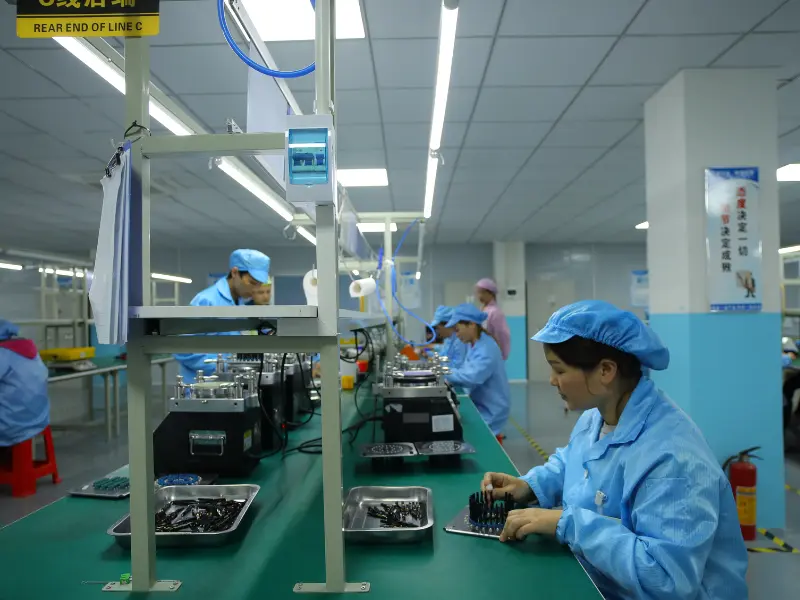

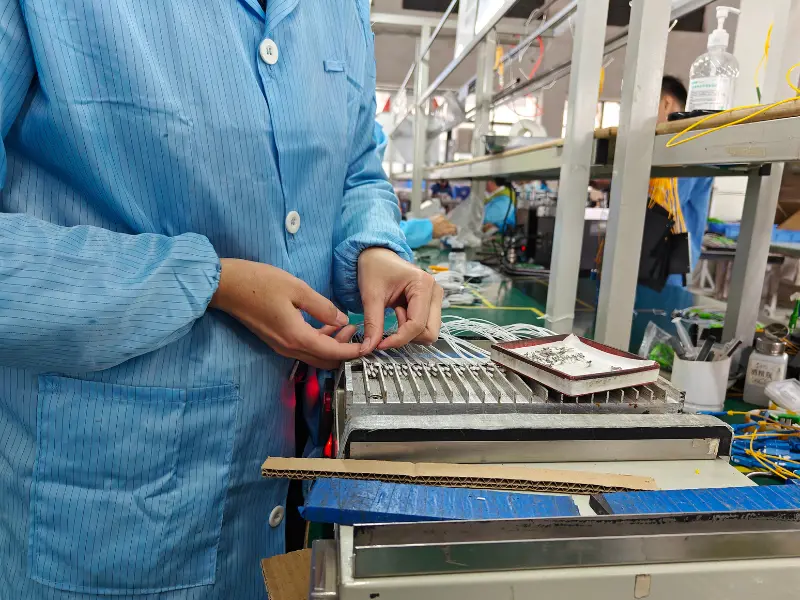

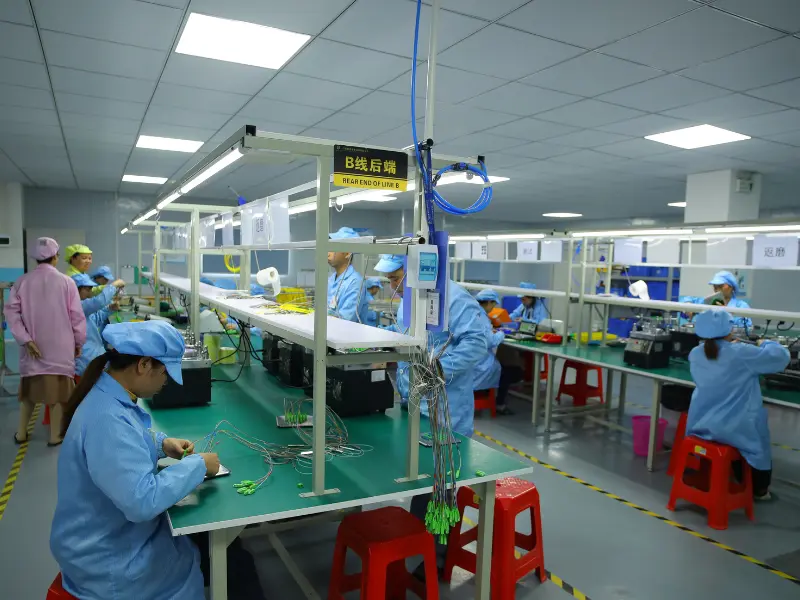

Conjunto de adaptador de precisión
La carcasa, los componentes de alineación y los accesorios de montaje se ensamblan según el diseño del producto aprobado.
El montaje puede incluir:
- Instalación del manguito de alineación
- Unir secciones de vivienda
- Instalación de clips o tornillos de montaje
- Montaje de contraventanas y tapones antipolvo
- Confirmar la orientación clave
- Aplicar marcas de productos
El ensamblaje controlado ayuda a prevenir el desplazamiento de la manga, daños a la carcasa y la instalación incorrecta de componentes.

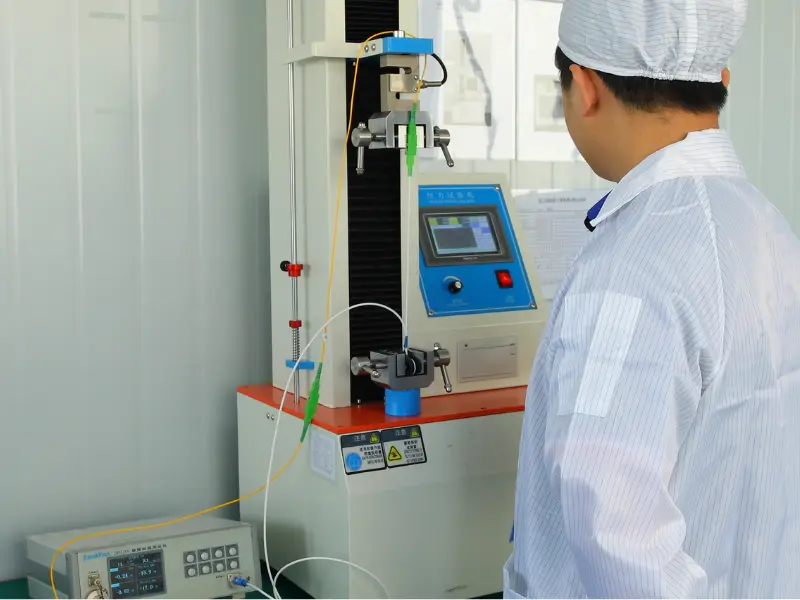

Verificación mecánica y óptica
El adaptador ensamblado se inspecciona para confirmar la compatibilidad mecánica, la estabilidad estructural y el rendimiento óptico aplicable.
La inspección y las pruebas pueden incluir:
- Dimensiones generales
- Ajuste del panel
- Inserción y retirada del conector.
- Retención del conector
- Operación del obturador
- Orientación clave
- Pérdida de inserción de pares-acoplados
- Repetibilidad de la conexión
- Durabilidad del acoplamiento

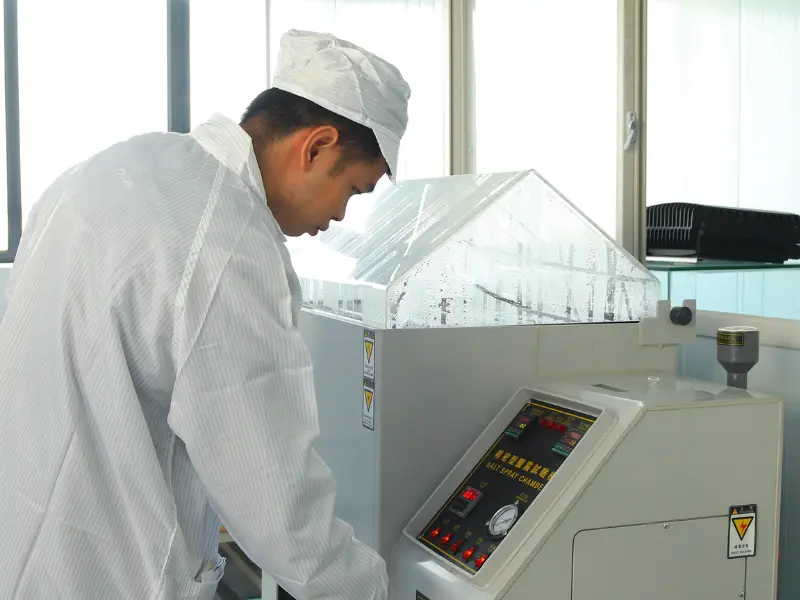

- Pruebas de confiabilidad ambiental
Los requisitos de prueba y los límites de aceptación dependen del modelo del adaptador y de las especificaciones del cliente.

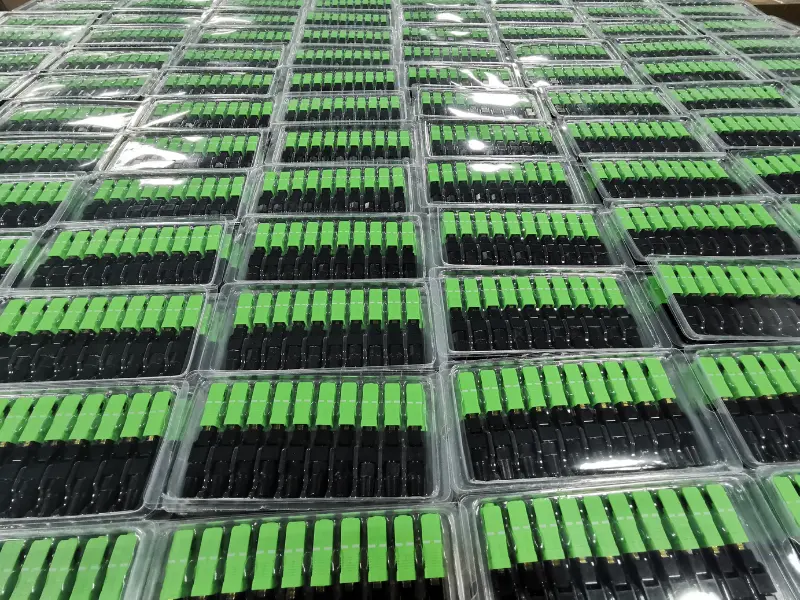

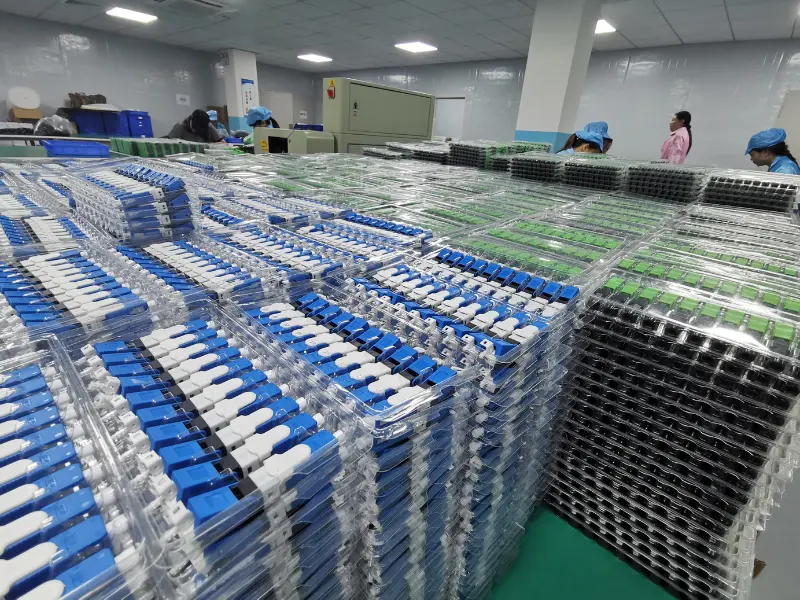

Limpieza, Inspección Final y Embalaje
Después del montaje y las pruebas, el adaptador se limpia para eliminar el polvo, las partículas y los residuos de producción.
La inspección final confirma:
- Modelo de producto correcto
- Color de la carcasa y la tapa antipolvo
- Condición de la superficie
- Limpieza interna
- Precisión de etiquetas y códigos de barras
- Cantidad de producto
- Método de embalaje
- Marcas de cartón
Los adaptadores calificados se empaquetan en paquetes a granel, individuales o específicos del cliente-antes del envío.
Los adaptadores de fibra óptica (también conocidos como acopladores de fibra, adaptador de fibra) están diseñados para conectar dos cables ópticos entre sí. Tienen versiones de un conector de fibra única (símplex), de un conector de fibra dual (dúplex) o, a veces, de cuatro conectores de fibra (cuádruple). El adaptador de fibra óptica se puede insertar en diferentes tipos de conectores ópticos en ambos extremos del adaptador de fibra óptica para realizar la conversión entre diferentes interfaces como FC, SC, ST, LC, MTRJ, MPO y E2000, y se usa ampliamente en instrumentos de marcos de distribución de fibra óptica (ODF), proporcionando un rendimiento superior, estable y confiable.
Tipos comunes de adaptadores de fibra óptica
Adaptador SC
El adaptador SC (Conector de suscriptor) es un adaptador de forma cuadrada-que utiliza un mecanismo de vaivén-para conexiones rápidas y seguras. Es ampliamente utilizado en redes de telecomunicaciones y comunicación de datos.
Adaptador LC
El adaptador LC (Lucent Connector) es un conector pequeño, de alta-densidad con un diseño push-pull. Se utiliza comúnmente en aplicaciones de telecomunicaciones y centros de datos donde la optimización del espacio es crucial.
Adaptador ST
El adaptador ST (punta recta) es un conector de tipo bayoneta-con un mecanismo de giro-de encendido/giro-. Aunque es menos común en instalaciones modernas, se usaba mucho en redes más antiguas.
Adaptador MTP/MPO
Los adaptadores MTP (multi-empuje de terminación de fibra-on) y MPO (multi-empuje de fibra-on) se utilizan para aplicaciones de alta-densidad. A menudo se asocian con ópticas paralelas y se utilizan habitualmente en entornos de centros de datos para conexiones de alta-velocidad.
Adaptador FC
El adaptador FC (conector de férula) tiene un mecanismo de rosca-y se utiliza a menudo en equipos de prueba y en algunas redes de fibra óptica más antiguas. Es menos común en instalaciones modernas.
Adaptador MT-RJ
El adaptador MT-RJ (conector registrado-de transferencia mecánica) es un conector dúplex con ambas fibras en un único factor de forma pequeño. Se utiliza comúnmente en aplicaciones de red donde el espacio es una preocupación.
Aplicación del adaptador de fibra óptica
Red de área local o Internet
Se utiliza para instalar redes de área local compuestas por cables de conexión. Por ejemplo, cuando se trata de redes Ethernet, los cables de conexión conectan los dispositivos mediante un adaptador de fibra óptica o un panel de conexión. Hay muchos tipos disponibles en el mercado y tienen diversas combinaciones y variedades.
Terminación de fibra óptica
Se utiliza para terminar la fibra óptica y se encuentra comúnmente en aplicaciones de telecomunicaciones, LAN y CATV. Estos adaptadores se suelen utilizar para conectar un extremo de la fibra óptica a un adaptador para su terminación y el otro extremo del tipo fibras a sus extremos. Del mismo modo, la terminación se puede realizar de forma manual o automática, según sus requisitos y dispositivo.
Redes
Se utiliza en la instalación de sistemas de red. También en este caso se utilizan cables de conexión para conectar ordenadores en una red. El adaptador de fibra óptica se puede utilizar con una bandeja de empalme de fibra óptica ya que los protege de daños. Sin embargo, estos adaptadores están colocados al final de cada cable para garantizar que funcione de manera adecuada y eficaz. Además, a la hora de instalar cables de red, es recomendable utilizar herramientas como pelacables y crimpadoras. Con estas herramientas se cortan, pelan y conectan correctamente todos los cables del sistema de red. Además, también se debe garantizar que se utilice cable blindado de cobre-(RG6), ya que proporciona una mejor calidad de señal y minimiza la interferencia de otros dispositivos.
Sistema de seguridad
Esto se utiliza en un sistema de seguridad con alarma. Este adaptador se conecta entre la alarma y el receptor, haciendo posible que ambos dispositivos se comuniquen a través de una conexión de red inalámbrica. El sistema de seguridad siempre necesita datos fiables, por lo que los adaptadores de fibra óptica son los mejores para este fin.
El grado retardante de llama del adaptador
La inflamabilidad UL94 es el estándar de inflamabilidad más utilizado para materiales plásticos. Se utiliza para evaluar la capacidad de extinción del material después de haber sido encendido. Según la velocidad de combustión, el tiempo de combustión y la capacidad antigoteo, hay muchas formas de juzgar la capacidad de extinción. HB, V0, V1, V2 son diferentes grados de retardantes de llama, porque sus grados son diferentes, el método de prueba de resistencia a las llamas también es diferente y el estándar de evaluación de la prueba también es diferente. Los grados de retardantes de llama aumentan gradualmente desde HB, V-2, V-1 hasta V-0.
Pérdida de inserción
Generalmente se requiere que la pérdida de inserción sea inferior a 0,2 dB. Si la pérdida de inserción es demasiado alta, afectará la transmisión óptica.
Durabilidad
El adaptador de cable de fibra óptica debe enchufarse y desenchufarse con frecuencia durante su uso, por lo que la durabilidad del adaptador debe ser alta. El estándar normal requiere que el número de conexiones y desenchufes pueda alcanzar más de 500 veces sin afectar el rendimiento.
Temperatura de trabajo
-40 grados ~ 75 grados es el rango de temperatura de funcionamiento normal del adaptador FC a ST.
El material del manguito de alineación del adaptador de fibra óptica
El manguito de alineación es la parte más importante del adaptador de fibra óptica. Generalmente se utilizan materiales metálicos o cerámicos. El adaptador de fibra óptica fabricado en cerámica tendrá un efecto relativamente bueno. Debido a que la estructura cristalina de la cerámica es dura y no es fácil de deformar, se puede lograr una alineación rápida y una conexión de extremo-a-la fibra de alta precisión.
Otros
Al elegir un adaptador de fibra óptica, puede seleccionar adaptadores de fibra óptica estables y de calidad-relativamente alta teniendo en cuenta los importantes factores mencionados anteriormente. Por supuesto, también es necesario considerar otros factores que afectan la calidad, como la resistencia a la tracción y el cumplimiento de los estándares. Los adaptadores de fibra óptica se utilizan ampliamente en salas de comunicación, fibra FTTH hasta el hogar, redes de área local, sistemas de comunicación de fibra óptica, equipos de transmisión de conexión de fibra óptica, preparación para el combate de defensa nacional, etc. Aunque el adaptador de fibra óptica es pequeño, su calidad afecta directamente a todo el enlace de fibra óptica. Por tanto, la selección del adaptador de fibra óptica debe ser rigurosa y exhaustiva.
Consejos para adaptadores de fibra óptica
Paso 1:Inspeccione el conector, componente o mamparo de fibra óptica con un fibroscopio.
Paso 2:Si el conector está sucio, límpielo con una técnica de limpieza en seco.
Limpieza en seco:Usando un limpiador de casete-basado en carrete con presión media, limpie la cara del extremo del conector contra un paño de limpieza seco (una sola pasada por exposición) en una dirección. Para conectores pulidos de contacto físico en ángulo (APC), asegúrese de que toda la superficie del extremo coincida con el paño de limpieza. La limpieza en seco generalmente eliminará la contaminación del aire y se debe intentar primero. Inspeccione la cara del extremo del conector para detectar contaminación después de la limpieza.
Paso 3:Inspeccione el conector.
Paso 4:Si el conector aún está sucio, repita la técnica de limpieza en seco.
Paso 5:Inspeccione el conector.
Paso 6:Si el conector aún está sucio, límpielo con una técnica de limpieza húmeda y luego inmediatamente con una limpieza en seco para garantizar que no queden residuos en el extremo.
Limpieza húmeda: humedezca ligeramente una porción de un paño sin pelusa con una solución de limpieza de fibra óptica (o > 91 % de alcohol isopropílico) y, aplicando una presión media, primero limpie el extremo contra el área húmeda y luego sobre un área seca para limpiar posibles residuos del extremo. Para los conectores pulidos APC, asegúrese de que toda la superficie del extremo coincida con las toallitas de limpieza. La limpieza húmeda es más agresiva que la limpieza en seco y eliminará la contaminación del aire, así como los residuos y películas de aceite ligero.
Paso 7:Inspeccione el conector nuevamente.
Paso 8:Si aún no se puede eliminar el contaminante, repita el procedimiento de limpieza hasta que el extremo esté limpio.
Nota:Nunca utilice alcohol o limpieza húmeda sin asegurarse de que no deje residuos en el extremo. O causará daños al equipo.
Guía definitiva de preguntas frecuentes sobre adaptadores de fibra óptica
P: ¿Qué es el adaptador de red de fibra óptica?
P: ¿Qué significa adaptador de fibra óptica?
P: ¿Cómo limpiar un adaptador de fibra óptica?
P: ¿Cómo utilizar un adaptador de fibra desnuda?
P: ¿Qué es un adaptador de fibra desnuda?
P: ¿Son los adaptadores de fibra óptica lo mismo que los acopladores de fibra óptica?
P: ¿Cuáles son los tipos de adaptadores de fibra óptica?
P: ¿Cuáles son los componentes clave de los adaptadores de fibra óptica?
P: ¿Cuáles son los beneficios de utilizar adaptadores de fibra óptica?
P: ¿Cómo mantener los adaptadores de fibra óptica?
P: ¿Cómo seleccionar adaptadores de fibra óptica?
P: ¿Cómo limpiar conectores de fibra óptica?
P: ¿Cuál es el propósito de un adaptador de fibra óptica?
P: ¿Qué es un adaptador de fibra óptica LC?
P: ¿Cuál es la diferencia entre los adaptadores monomodo y multimodo?
P: ¿Cuál es la diferencia entre un adaptador macho y hembra?
P: ¿Qué es un adaptador de fibra óptica atenuada?
P: ¿Qué es un adaptador de fibra óptica-de conexión rápida?
P: ¿Cuál es la pérdida de inserción de un adaptador de fibra óptica?
P: ¿Duran mucho los adaptadores de fibra óptica?
Como uno de los principales fabricantes y proveedores de adaptadores de fibra óptica en China, le damos una calurosa bienvenida para que compre adaptadores de fibra óptica en existencia aquí en nuestra fábrica. Todos los productos personalizados son de alta calidad y bajo precio. Para obtener una lista de precios y una muestra gratis, contáctenos ahora.
