Solución FTTH ODN para una implementación de acceso a fibra rápida y confiable
Evolux suministra-componentes integrales de fibra óptica pasiva para redes de acceso FTTH, FTTx y PON, incluidos conectores SC/APC, adaptadores, pigtails, cables de conexión, divisores PLC y cajas de terminales.
Solución FTTH ODN para una implementación de acceso a fibra rápida y confiable
Evolux suministra-componentes integrales de fibra óptica pasiva para redes de acceso FTTH, FTTx y PON - conectores SC/APC, adaptadores, pigtails, cables de conexión, divisores PLC y cajas de terminales.
Desde la aplicación de parches en la oficina central hasta la caída de suscriptores de última-milla, nuestra solución de producto FTTH ayuda a los operadores, contratistas y distribuidores de telecomunicaciones a crear redes de distribución óptica estables, escalables y fáciles-de-instalar.
orejas Experiencia en suministro de fibra óptica
Conectores de fibra óptica suministrados
Órdenes de proyectos FTTH y FTTx compatibles
Etiquetado y embalaje disponibles

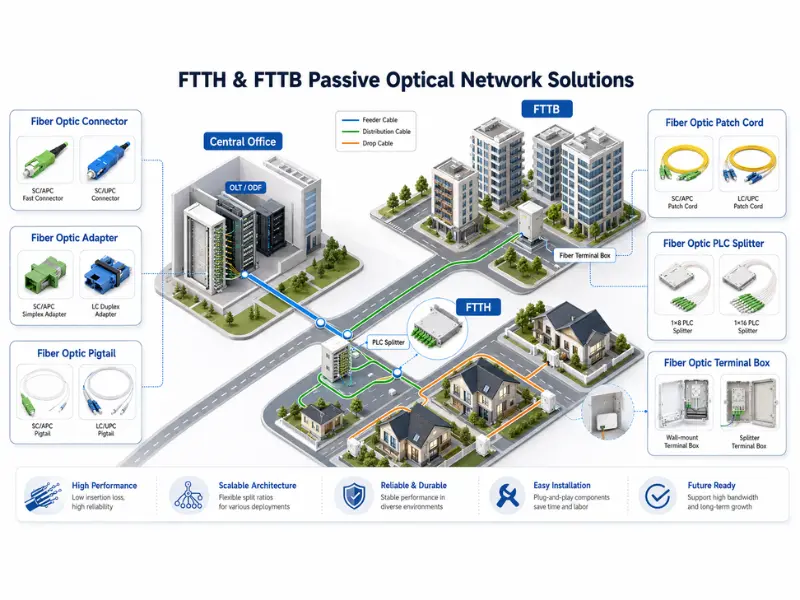

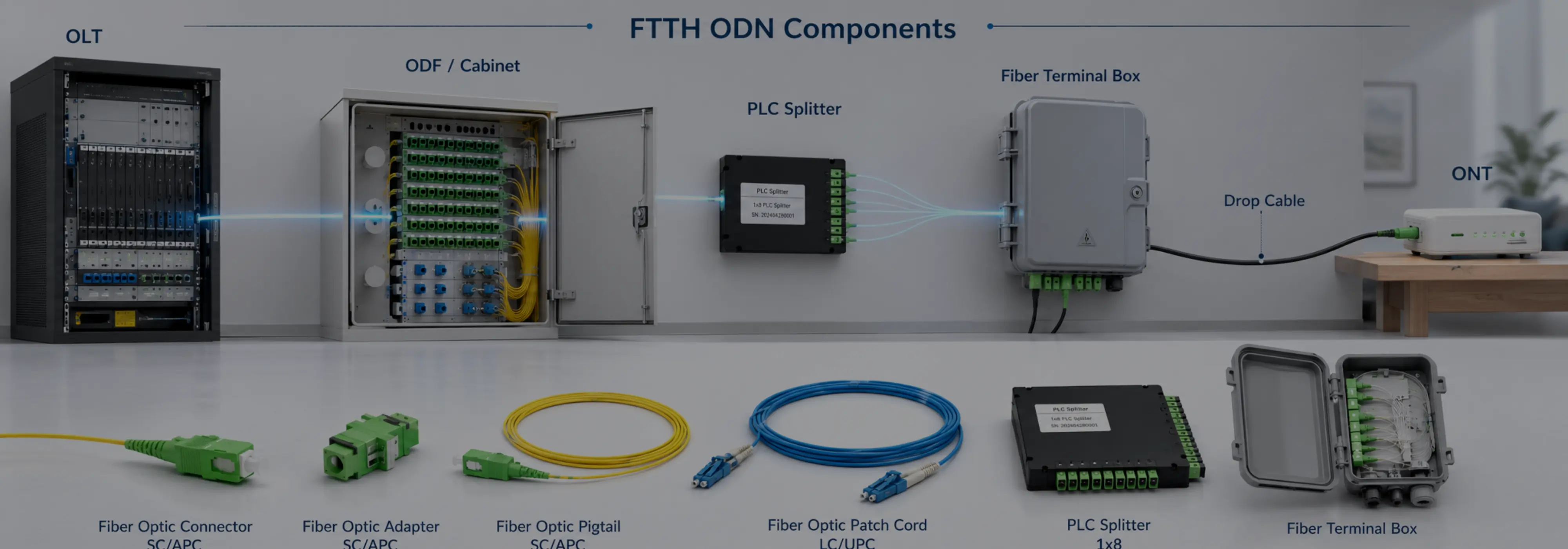

Arquitectura típica de red FTTH ODN
En una red FTTH PON típica, los componentes ópticos pasivos conectan la oficina central con los usuarios finales sin equipos activos en la ruta de distribución. Evolux proporciona los componentes pasivos clave utilizados para dividir, empalmar, parchear, terminar y conectar abonados.
OLT
Oficina Central
01
ODF / Gabinete
Cable de alimentación
02
Divisor PLC
1×4 – 1×64
03
Caja de terminales
Distribución
04
Bajar → ONT
Abonado
05
Cada sección de la red FTTH requiere componentes pasivos compatibles. El tipo de conector, la relación del divisor, la capacidad de la caja de terminales, el tipo de fibra y el entorno de instalación afectan el rendimiento de la red y la eficiencia de la instalación. Evolux ayuda a los clientes a seleccionar productos compatibles según la topología del proyecto, la cantidad de suscriptores y el escenario de implementación.
Familias de productos FTTH recomendadas
Evolux proporciona las principales familias de productos de fibra óptica pasiva utilizadas en redes de acceso FTTH y PON. Estos productos pueden suministrarse individualmente o combinarse en una lista de materiales de proyecto FTTH personalizada.
Conector de fibra óptica
Conector rápido SC/APC, conector SC/UPC y conector LC para terminación de campo, conexión ONT, caja de terminales y parcheo.
Utilizado en: terminación de campo · ONT · parcheo
Conector rápido de fibra óptica Sc Apc
Conector SC de fibra óptica
Conectores LC de fibra óptica
Adaptador de fibra óptica
Adaptador simplex SC/APC, adaptador dúplex LC y adaptador de brida para cajas de terminales, cajas de distribución, ODF y cajas divisoras.
Utilizado en: caja de terminales · ODF · caja divisora

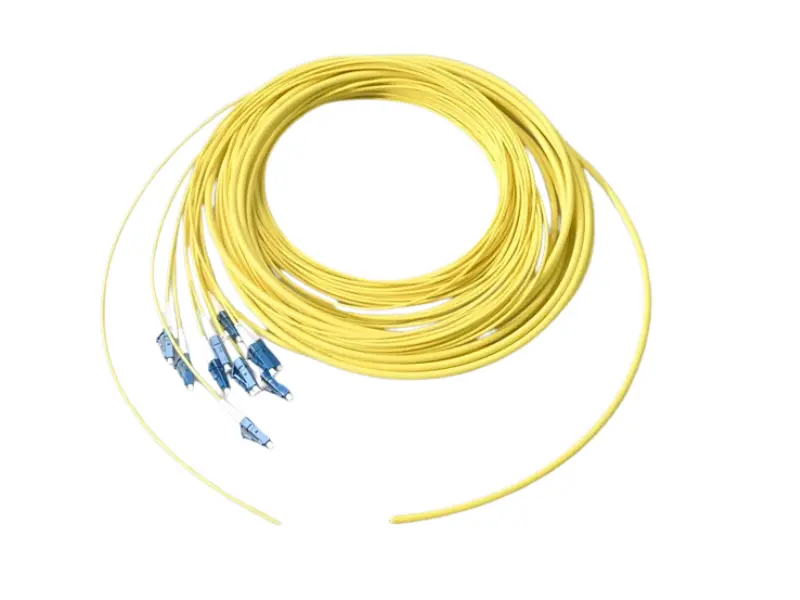

Cable flexible de fibra óptica
Pigtails SC/APC y LC/UPC en fibra OS2 G.657A1/A2 para puntos de empalme, cajas de bornes y repartidores.
Utilizado en: puntos de empalme · caja de terminales · ODF

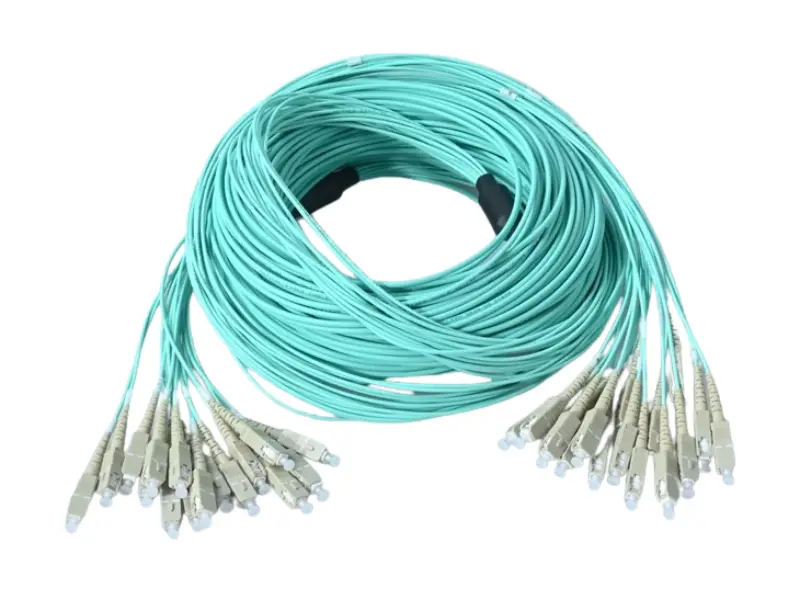

Cable de conexión de fibra óptica
Latiguillos SC/APC simplex, LC y blindados para conexión OLT, ODF, divisor, caja de terminales y ONT.
Utilizado en: OLT · ODF · divisor · ONT

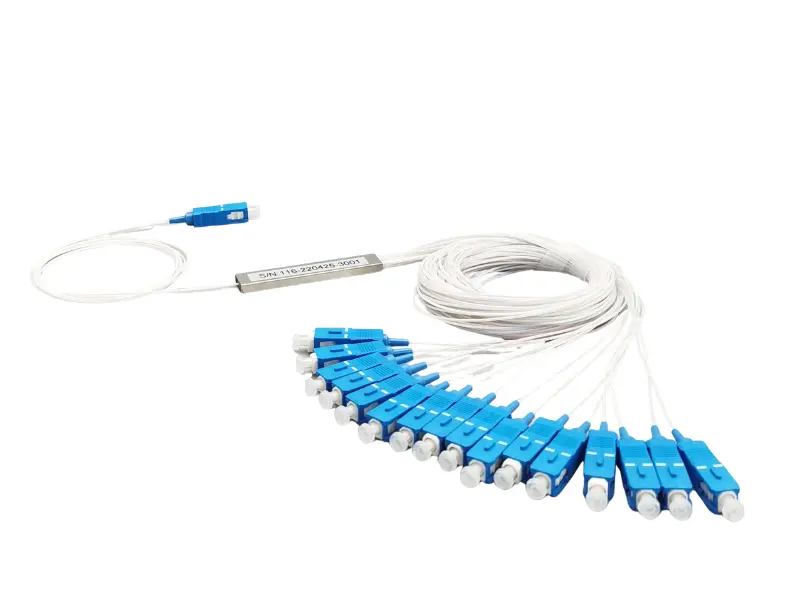

Divisor PLC de fibra óptica
Divisores PLC 1×4, 1×8, 1×16, 1×32 y 1×64 para división de señal PON, división centralizada y secundaria.
Utilizado en: división PON · centralizada · secundaria
Caja de terminales de fibra óptica
Cajas de terminales de 2 a 24 núcleos, cajas divisoras y cajas de montaje en pared-para pasillos, paredes, postes y puntos de acceso de suscriptores.
Utilizado en: pasillo · pared/poste · puntos de acceso
Ya sea que su proyecto necesite cables de conexión SC/APC estándar o un conjunto completo de cajas de terminales, divisores PLC, adaptadores y pigtails - Evolux admite una combinación flexible de productos para diferentes modelos de implementación de FTTH.
Tipos de soluciones FTTH para diferentes necesidades de implementación
Diferentes proyectos FTTH requieren diferentes métodos de instalación. Evolux admite soluciones de distribución de fibra para edificios-basadas en empalmes, FTTH pre-preterminadas y MDU.

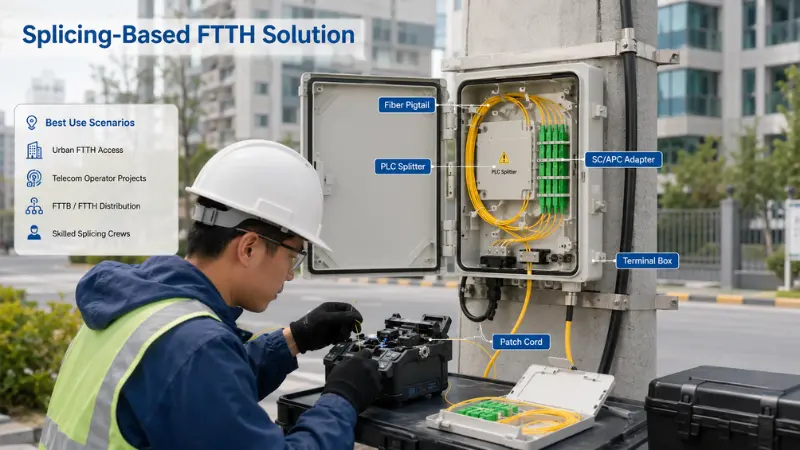

Solución FTTH basada en empalmes-
Para proyectos FTTH tradicionales, -redes de acceso e implementaciones sensibles a los costos donde se requiere empalme por fusión de campo.
Beneficio principal:conexión estable y enrutamiento flexible - creado para redes de acceso fijo-a largo plazo.
Los pigtails de fibra se empalman por fusión con fibras de alimentación o distribución, mientras que los adaptadores y las cajas de terminales proporcionan puntos de conexión organizados y protegidos - ideales para proyectos que necesitan un rendimiento estable a largo plazo-y un enrutamiento flexible en el sitio.
- Adaptador SC/APC
- Divisor PLC
- Caja de terminales
- Cable de conexión
Mejores escenarios de uso
- Redes de acceso FTTH urbanas
- Proyectos de operadores de telecomunicaciones.
- Puntos de distribución FTTB/FTTH
- Equipos con equipos de empalme capacitados.

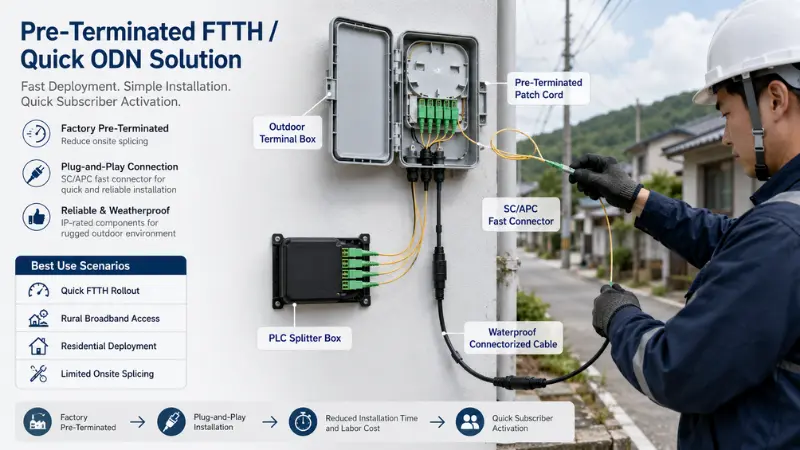

FTTH preterminado/ODN rápido
Para una activación rápida de suscriptores,-banda ancha rural y residencial de poca altura y mercados con altos costos laborales.
Beneficio principal:reduzca el empalme en campo, simplifique la instalación y acelere la activación del suscriptor.
Los cables, conectores y cajas terminales-con terminación de fábrica mejoran la velocidad de implementación y reducen los errores de instalación - adecuados para implementaciones rápidas de FTTH donde la eficiencia de la instalación y la calidad constante son lo más importante.
- Descripción Descripción Descripción
- Presupuesto
- Características
- Aplicaciones
Mejores escenarios de uso:
- Implementación rápida de FTTH
- Acceso a banda ancha rural
- Despliegue de comunidad residencial
- Recursos limitados de empalme en el sitio

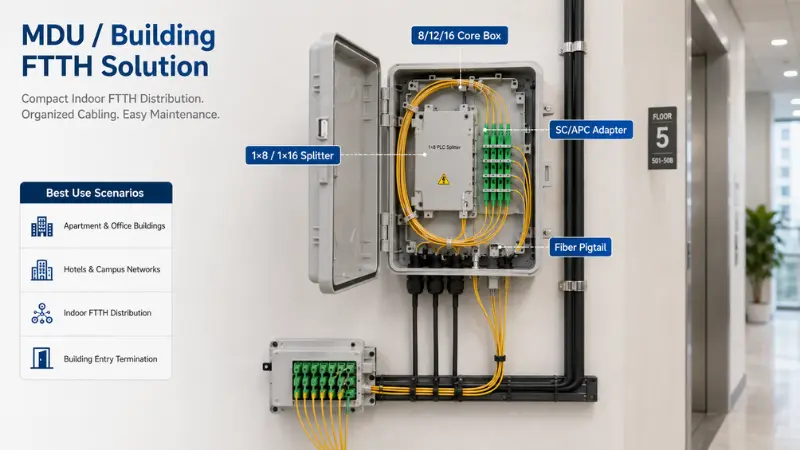

MDU / Solución FTTH de construcción
Para apartamentos, edificios de oficinas, hoteles, campus y unidades de viviendas multi-
Beneficio principal:Distribución compacta de fibra para unidades de viviendas múltiples-y puntos de entrada interiores a edificios.
Para MDU y FTTH de construcción, la distribución compacta y el fácil mantenimiento son clave. Evolux proporciona cajas de terminales, divisores, adaptadores, cables flexibles y cables de conexión para interiores para puntos de acceso de pasillo, nivel-del piso y del lado del abonado-.
- 12/08/16 Caja de núcleos
- Divisor 1×8 / 1×16
- Adaptador SC/APC
- Coleta de fibra
Mejores escenarios de uso
- Edificios de apartamentos y oficinas
- Redes de hoteles y campus
- Distribución FTTH interior
- Terminación de entrada al edificio
¿Cómo seleccionar productos FTTH para su proyecto?
La configuración FTTH correcta depende de la estructura de la red, el diseño del divisor, el entorno de instalación y la cantidad de suscriptores. Utilice esta guía para elegir los componentes pasivos adecuados antes de solicitar un presupuesto.
| Condición del proyecto | Dirección recomendada | Información para confirmar |
|---|---|---|
| División centralizada | armario divisor para PLC / de ABS / LGX | Relación de divisor, cantidad de puertos, tipo de conector, espacio de instalación |
| División secundaria | Caja de terminales con divisor | Densidad de usuarios, cantidad de pisos, método de mantenimiento. |
| Montaje en pared/poste para exteriores | Caja de terminales exterior IP65 | Nivel de impermeabilidad, dirección de entrada del cable, método de montaje |
| Instalación en pasillo/interior | Caja compacta + coleta + latiguillo | Requisito-retardante de llama, radio de curvatura, tamaño de caja |
| Activación rápida de suscriptores | Cable de conexión pre-con terminación | Longitud del cable, tipo de conector, argolla de tracción, impermeabilización |
| Conexión de red PON | Conector SC/APC + divisor PLC | Relación de divisor, presupuesto de potencia óptica, interfaz OLT/ONT |
Para la mayoría de las redes FTTH PON, los conectores SC/APC se utilizan comúnmente para ayudar a reducir la reflexión. Sin embargo, el tipo de conector final siempre debe coincidir con la OLT, ONT, el divisor y las especificaciones del proyecto. Evolux puede ayudar a confirmar la compatibilidad del producto antes de la producción en masa.
Puntos de control de ingeniería para el despliegue de FTTH ODN
Los proyectos FTTH requieren más que la compra de productos. Se deben considerar el rendimiento óptico, el entorno de instalación, la compatibilidad del conector y la documentación de prueba antes de confirmar la lista final de productos.
MANDO 01

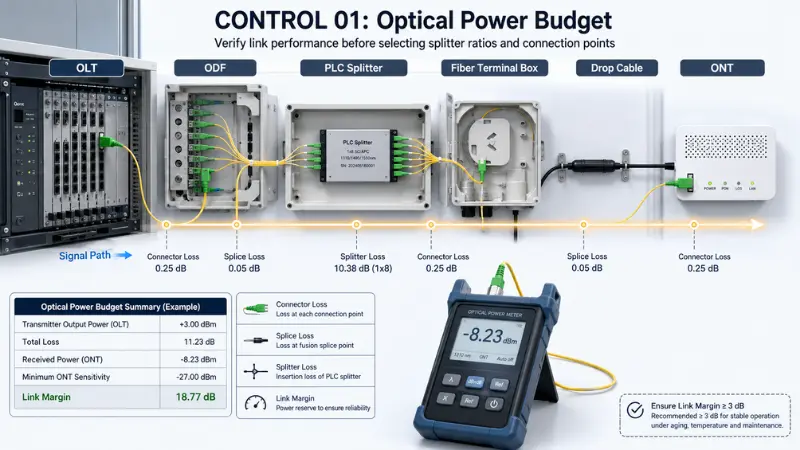

Presupuesto de potencia óptica
Confirme la pérdida del divisor, la pérdida del conector, la pérdida del empalme y el margen del enlace antes de seleccionarproporciones de divisory puntos de conexión. Un presupuesto de energía adecuado mantiene la señal estable de OLT a ONT.
MANDO 02

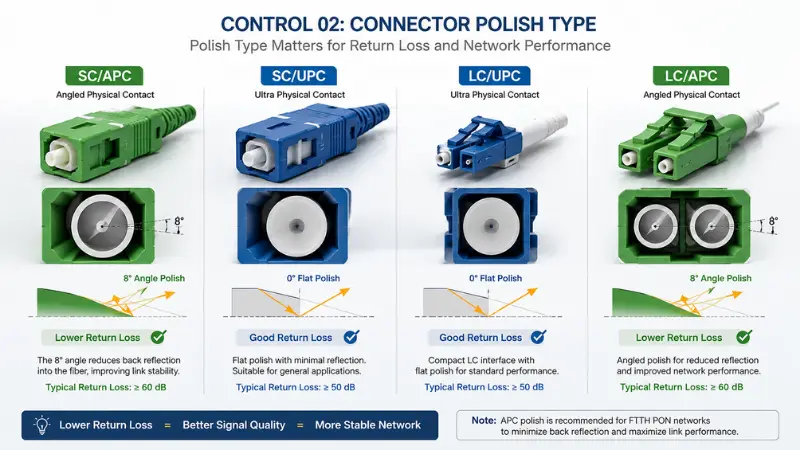

Tipo de conector polaco
Las redes PON suelen utilizar SC/APC porque el pulido de APC reduce la pérdida de retorno. SC/UPC, LC/UPC o LC/APC también pueden aplicarse - verPulido de PC vs UPC vs APC.

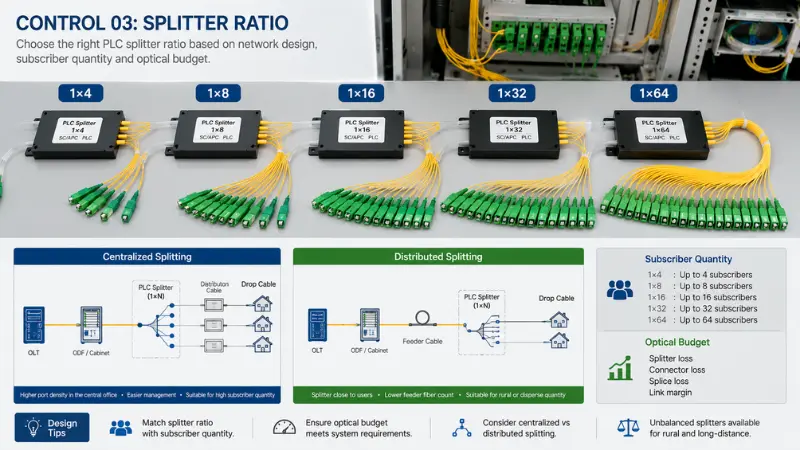

MANDO 03
Relación divisoria
Las relaciones de PLC comunes son 1×4, 1×8, 1×16, 1×32 y 1×64. Seleccione por cantidad de suscriptores, presupuesto óptico y diseño centralizado versus distribuido - que incluyedivisión desequilibradapara rurales.

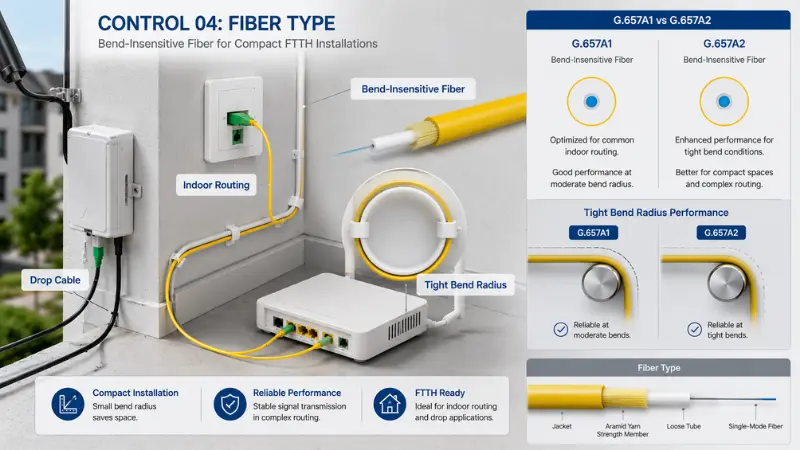

MANDO 04
Tipo de fibra
Para cables de acometida y enrutamiento en interiores, se prefieren fibras-insensibles a la flexión como G.657A1/G.657A2 para espacios compactos y radios de curvatura reducidos. Compararmonomodo-frente a multimodo.

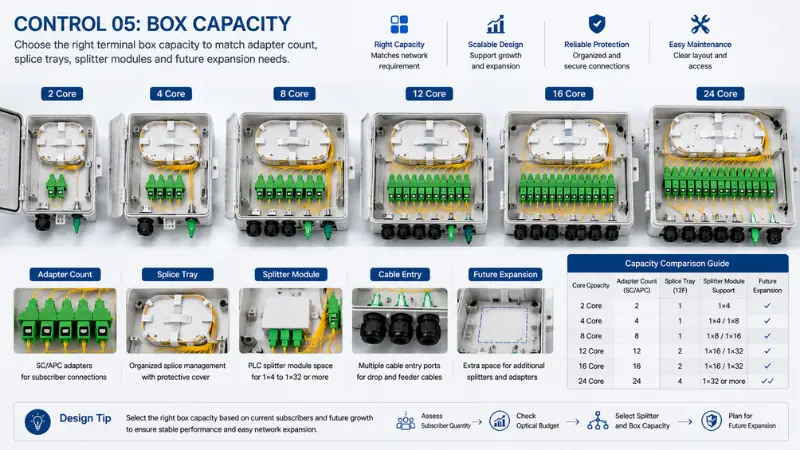

MANDO 05
Capacidad de la caja
Fósforocaja de terminalescapacidad para recuento de adaptadores, bandejas de empalme, módulos divisores y futuras ampliaciones. Opciones comunes: 2, 4, 8, 12, 16 y 24 núcleos.
MANDO 06

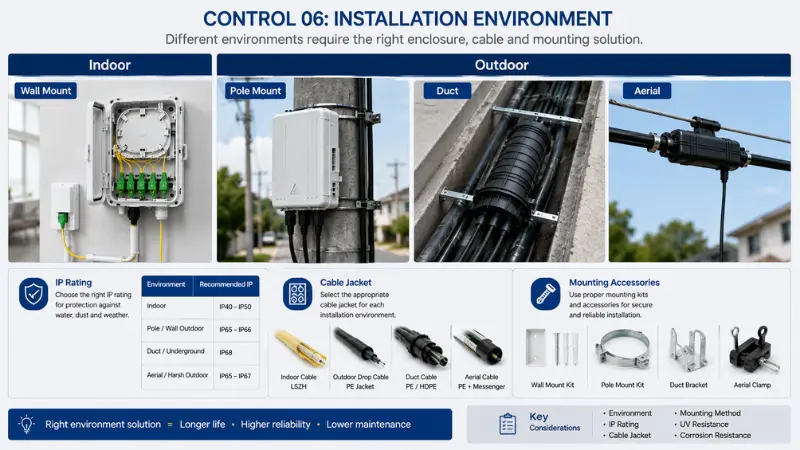

Entorno de instalación
Los entornos interiores, exteriores, paredes, postes, conductos y antenas pueden necesitar diferentes cubiertas de cables, materiales de caja, clasificaciones IP y accesorios de montaje. Verinstalación interior y exterior.
Guías de ingeniería y adquisiciones de FTTH
Artículos de referencia para ayudar a su equipo a planificar la división de PON, elegir conectores y preparar una lista de materiales completa de componentes pasivos FTTH.
Coincidencia de productos FTTH personalizada y soporte de BOM
Cada proyecto FTTH tiene requisitos diferentes. Evolux admite la personalización y combinación flexible de productos para que pueda preparar los materiales adecuados para la implementación de la red de acceso.
Conector: SC/APC, SC/UPC, LC/UPC, LC/APC
Longitud del cable y cubierta del cable
Relación de divisor PLC
Capacidad de la caja de terminales
Tipo de instalación interior o exterior
Cantidad de adaptadores y configuración del panel
Etiqueta y embalaje OEM
Hoja de datos e informe de prueba IL/RL
Envíe su topología de red, cantidad de suscriptores, plan de divisores y entorno de instalación - nuestro equipo recomendará conectores, adaptadores, pigtails, cables de conexión, divisores PLC y cajas de terminales compatibles para su proyecto FTTH.
Preguntas frecuentes sobre la solución FTTH ODN
P: ¿Qué productos se suelen requerir para un proyecto FTTH ODN?
R: Un proyecto típico de FTTH ODN puede requerir conectores de fibra óptica, adaptadores, pigtails, cables de conexión, divisores de PLC, cajas de terminales, cables de acometida y accesorios relacionados. La lista final de productos depende de la topología de la red, la relación del divisor, el entorno de instalación y la cantidad de suscriptores.
P: ¿Puede Evolux proporcionar una lista de materiales completa para productos FTTH?
R: Sí. Los clientes pueden enviarnos la topología de la red, la cantidad de suscriptores, el plan del divisor y el entorno de instalación. Evolux puede recomendar una lista de materiales de componente pasivo FTTH adecuada según los requisitos del proyecto.
P: ¿Qué tipo de conector se utiliza habitualmente en las redes FTTH PON?
R: SC/APC se usa comúnmente en redes FTTH PON porque ayuda a reducir la reflexión óptica. Sin embargo, el tipo de conector final debe coincidir con la OLT, ONT, el divisor y las especificaciones del proyecto. Consulte nuestra guía de conectores SC/APC.
P: ¿Qué relaciones de divisor PLC están disponibles?
R: Las relaciones de divisor de PLC comunes incluyen 1×2, 1×4, 1×8, 1×16, 1×32 y 1×64. Se pueden discutir otras configuraciones según los requisitos del proyecto. Explore todos los divisores PLC.
P: ¿Pueden admitir soluciones FTTH pre-preterminadas?
R: Sí. Evolux puede admitir latiguillos preterminados, conectores rápidos, cajas de terminales y componentes pasivos relacionados para ayudar a reducir los empalmes en el sitio y simplificar la instalación.
P: ¿Pueden proporcionar productos para la instalación FTTH en interiores y exteriores?
R: Sí. Evolux proporciona cajas de terminales para interiores y exteriores, cables de conexión, pigtails, adaptadores y otros componentes pasivos FTTH. Las aplicaciones en exteriores pueden requerir cajas impermeables, cubiertas de cables adecuadas y accesorios de montaje adecuados.
Construya su proyecto FTTH ODN con componentes de fibra pasiva combinados
Ya sea que necesite productos FTTH estándar o una lista de materiales de proyecto personalizada, Evolux puede ayudarlo a combinar conectores, adaptadores, pigtails, cables de conexión, divisores PLC y cajas de terminales para su implementación de red.
