Evolux Fiber: ¡Su fabricante profesional de cajas de terminales de fibra óptica!
Shenzhen Evolux Fiber Co., Ltd es un proveedor líder de-soluciones de fibra óptica de vanguardia, que se especializa en la investigación, el desarrollo, la fabricación y la distribución de productos de fibra óptica de alta-calidad. Establecidos en el año 2013 y con sede en Shen Zhen, China, nos hemos convertido en un nombre confiable en el campo de la fibra óptica. Con un fuerte enfoque en la innovación y la confiabilidad, nos esforzamos por satisfacer las demandas cambiantes de la industria global de las telecomunicaciones.
Nuestras ventajas
Cartera de productos diversa
Ofrecemos una amplia gama de productos de fibra óptica, desde fibras ópticas monomodo-y multimodo-hasta fibras ópticas especiales para aplicaciones específicas, incluidos cables de fibra óptica, conectores, transceptores, adaptadores y accesorios relacionados para satisfacer las diversas necesidades de nuestros clientes.
Excelente atención al cliente
Hemos reunido un equipo de expertos que están listos para apoyar a nuestros clientes. Ayudan a los clientes a seleccionar la solución de fibra óptica adecuada y guían el proceso de implementación, lo que les permite disfrutar de consultas integrales previas a la venta y soporte post-venta y asistencia técnica.
Instalaciones avanzadas de I+D
Las instalaciones-de-ultima generación-, los equipos y los laboratorios especializados de I+D proporcionan un entorno ideal para llevar a cabo-investigación, experimentación y pruebas de vanguardia de materiales, diseño y procesos de fabricación de fibra óptica.
Servicios profesionales de personalización
Ofrecemos opciones de personalización que permiten a los clientes adaptar los productos de fibra óptica a sus necesidades específicas. El diámetro de la fibra, el material de recubrimiento o el tipo de conector se pueden personalizar de manera flexible.
Product Categories
Latest Products

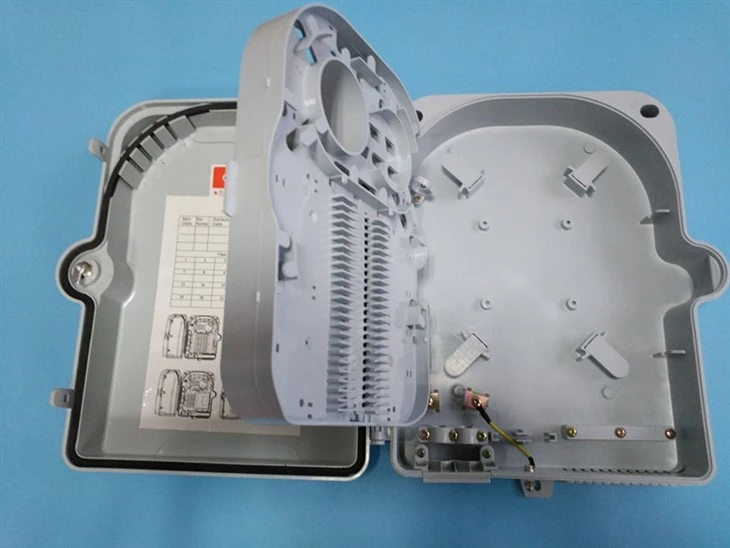

Fabricante de cajas de terminales de fibra óptica para proyectos FTTH y FTTx
EVOLUX suministra cajas terminales de fibra óptica para FTTH, FTTx, redes de acceso de telecomunicaciones, banda ancha residencial, sistemas de distribución de edificios e instalaciones de fibra del lado del abonado.
Nuestra gama de productos incluye cajas de terminales para interiores y exteriores, gabinetes-montados en pared y en poste-, cajas de suscriptores compactas, cajas de distribución de fibra multi-núcleo y soluciones pre-conectorizadas.
Además de los modelos estándar, admitimos configuraciones-específicas del proyecto, conjuntos pre-cargados y servicios de cajas de terminales de fibra óptica OEM/ODM. Los productos pueden suministrarse como gabinetes vacíos o ensamblarse con adaptadores, pigtails, bandejas de empalme, divisores de PLC y accesorios de montaje según los requisitos de su proyecto.
Ya sea un operador de telecomunicaciones, un contratista de FTTH, un integrador de red, un distribuidor o una marca privada-, nuestro equipo puede ayudarle a seleccionar o desarrollar una solución de terminación de fibra que se adapte a su entorno de instalación, estructura de red y presupuesto.
¿Cómo se fabrican las cajas de terminales de fibra óptica?
Una caja de terminales de fibra óptica confiable requiere un gabinete y una estructura interna coordinados.
El material del gabinete, el diseño de la entrada de cables, el sistema de sellado, la bandeja de empalme, el panel adaptador, el espacio de enrutamiento de fibra y la estructura de montaje deben trabajar juntos para respaldar una instalación eficiente y una operación de red a largo plazo-.
El método de fabricación depende del material del gabinete seleccionado y de la estructura del producto.
Fabricación de cajas de terminales de fibra óptica de plástico
Las cajas de terminales de plástico comúnmente implican las siguientes etapas:
Revisión de la estructura del producto
Las dimensiones del gabinete, las posiciones de entrada de cables, la bandeja de empalme, el panel adaptador, la estructura de montaje y el método de sellado se revisan antes de la producción.
Selección de materiales
El material del gabinete se selecciona según el diseño del producto, el entorno de instalación, los requisitos mecánicos y los requisitos de resistencia a la intemperie-.
Las opciones de materiales disponibles dependen del modelo de caja de terminales y pueden incluir ABS, PC, PC+ABS, PP u otros materiales evaluados.
Moldeo por inyección
La cubierta del gabinete, la base, las bandejas de empalme y las piezas moldeadas relacionadas se producen utilizando las herramientas y el material confirmados.
Inspección de recorte y apariencia
Las piezas moldeadas se revisan para detectar rebabas, deformaciones, grietas, moldeado incompleto, defectos superficiales y consistencia dimensional.
Preparación de componentes internos
Las bandejas de empalme, los paneles adaptadores, las abrazaderas para cables, los componentes de sellado, las cerraduras, los sujetadores y los accesorios de montaje se preparan de acuerdo con la lista de materiales confirmada.

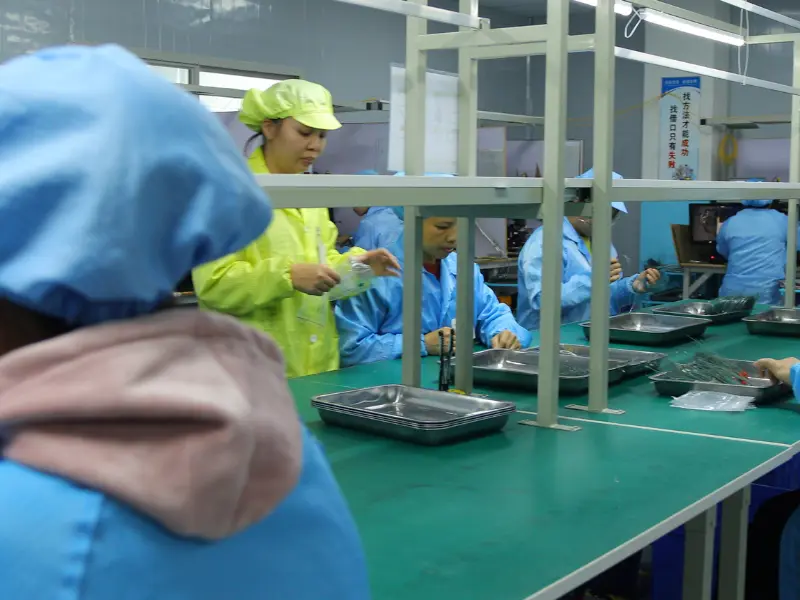

Montaje del producto
Se ensamblan el gabinete, las bandejas de empalme, los sellos, las cerraduras, los componentes de entrada de cables-y los accesorios internos.
Carga de componentes opcionales
Se pueden instalar adaptadores, pigtails, divisores de PLC y fundas protectoras según la configuración requerida del producto.
Inspección y embalaje
Las cajas de terminales terminadas se inspeccionan con respecto a la configuración del producto confirmada antes del embalaje.
La caja de terminales de fibra óptica es una caja que protege el cable de fibra óptica y la soldadura del pigtail de fibra en el terminal del cable de fibra óptica. Se utiliza principalmente para la soldadura directa-y el empalme de derivaciones de cables de fibra óptica interiores y exteriores y la fijación del terminal del cable de fibra óptica, que desempeña el papel de almacenamiento de la fibra flexible y protección de la unión. Puede dividir un cable óptico en una sola fibra óptica, lo que equivale a un conector, que desempeña la función de conectar el cable óptico y el pigtail. Después de que un cable óptico llega al extremo del usuario, se fija en la caja de terminales y el núcleo y el cable flexible del cable óptico se sueldan en la caja de terminales.
Tipos de cajas de terminales de fibra óptica
Montado-en pared y en bastidor-
Las cajas de terminación de fibra se pueden clasificar en cajas-montadas en bastidor y en pared-según sus diseños. Este último generalmente está sellado y cuelga de la pared, mientras que el primero tiene una puerta trasera y delantera con un riel lateral unido directamente al bastidor del servidor. El FTB-montado en pared está pensado principalmente para conexiones directas. Los procedimientos como fusión, empalme y terminación deben realizarse antes de la instalación de un FTB. Una caja de terminación de fibra-montada en la pared-es muy adecuada para aplicaciones como teleconferencias, terminales de entrada a edificios, etc. Estos FTB se pueden subclasificar en cajas para exteriores e interiores. Por otro lado, los gabinetes-montados en rack son ideales para arquitecturas de interconexión o conexión cruzada-. Estos FTB son ideales para construir interfaces entre el dispositivo de transmisión y el cable de la planta externa, con suficiente espacio para administración, terminación, distribución y fusión. Sin embargo, los FTB-montados en bastidor son solo para implementaciones en interiores.
Interior y exterior
Según sus aplicaciones en diversos entornos, los FTB se pueden dividir en categorías de cajas de terminación para exteriores e interiores. La diferencia clave entre ellos serán los materiales utilizados para la fabricación. Los materiales utilizados en un equipo deben ser equiparables a los utilizados en otros elementos, e incluso las fundas del cable/pigtail. En caso de que un FTB esté destinado a su instalación en exteriores, sus propiedades físicas y químicas deben ser lo suficientemente estables con buena resistencia al agua y al polvo. La temperatura de fusión de los materiales tampoco debe ser inferior a 120 grados. Los componentes del FTB deben funcionar en un amplio rango de temperatura de al menos -25 grados a 45 grados para sobrevivir a fluctuaciones importantes de temperatura. Su carcasa exterior suele estar bien sellada para proteger los componentes internos de daños y tiene una alta resistencia al impacto. Por otro lado, se sabe que el FTB interior es el punto de transición entre los cables horizontales y ascendentes. Se utilizan comúnmente como lugar de almacenamiento para la distribución y terminación de fibra en un entorno más controlado y, por lo tanto, no tienen requisitos especiales en términos de materiales. Para seleccionar la caja de terminación de fibra perfecta para su red, debe evaluar sus requisitos de manera competente y optar por la opción que se ajuste efectivamente a sus necesidades. Los FTB se pueden encontrar en una variedad de materiales, formas y tamaños. Debe tener en cuenta la cantidad de fibras utilizadas y el espacio disponible, entre otras cosas, para identificar la que funcionaría mejor para su ensamblaje.
La función de la caja de terminales de fibra óptica es proporcionar el empalme por fusión de la fibra óptica y la fibra óptica, el empalme por fusión de la fibra óptica y el pigtail, y la entrega del conector óptico. También proporciona protección mecánica y protección ambiental para la fibra óptica y sus componentes, y permite inspecciones adecuadas para mantener los más altos estándares de gestión de fibra óptica. Una buena caja de terminales de fibra óptica debe tener las siguientes funciones.
Función de fijación
Después de que el cable óptico ingresa al bastidor, se deben fijar mecánicamente su funda exterior y su núcleo de refuerzo, se deben instalar los componentes de protección del cable de tierra, el procesamiento de protección de los extremos y la agrupación y protección de las fibras ópticas.
Función de empalme
Después de empalmar la fibra óptica extraída del cable óptico con el cable de cola, el exceso de fibra óptica se enrolla y almacena, y se protege la unión empalmada.
Función de asignación
Conecte el conector adjunto al cable trasero al adaptador y realice la conexión óptica con el conector óptico en el otro lado del adaptador. Los adaptadores y conectores deben poder insertarse y retirarse de manera flexible; la ruta óptica se puede implementar y probar libremente.
Función de almacenamiento
Proporcione espacio para el almacenamiento de varios cables ópticos -conectados entre bastidores, para que puedan colocarse de manera regular y ordenada. Debe haber un espacio y un método adecuados en la caja de terminales de fibra óptica para que el cableado de esta parte de la línea de conexión óptica sea claro, fácil de ajustar y cumpla con los requisitos mínimos del radio de curvatura.
Distribución de Fibra Óptica
Las cajas de terminales se utilizan para distribuir y organizar cables de fibra óptica dentro de un edificio o un área específica. Proporcionan un punto estructurado y de fácil acceso para conectar varios cables de fibra óptica.
Terminación de fibra óptica interior
En entornos interiores como centros de datos, oficinas o edificios residenciales, las cajas de terminales de fibra óptica se utilizan para terminar y organizar cables de fibra óptica. A menudo vienen con adaptadores pre-configurados para una fácil conectividad plug-and-play.
Instalaciones de Fibra hasta el Hogar (FTTH)
En implementaciones FTTH, se utilizan Cajas de Terminales de Fibra Óptica para terminar los cables de fibra óptica en las instalaciones del cliente. Estas cajas pueden albergar conectores o adaptadores para conectarse a equipos del cliente, como enrutadores o terminales de red óptica (ONT).
Puntos de conexión de suscriptores
Las cajas de terminales sirven como puntos de conexión de suscriptores, proporcionando una ubicación para empalmar, conectar y administrar cables de fibra óptica para usuarios individuales o suscriptores en una red.
Procedimiento de instalación de la caja de terminación de fibra
Montaje
La caja de terminación de fibra óptica se monta en la pared o en un bastidor estándar de 19 pulgadas (483 mm) de ancho. El panel frontal debe ser de fácil acceso ya que el cable entra por la parte inferior.
Preparación del extremo del cable
Se debe preparar el extremo de cualquier cable de fibra antes de iniciar la entrada del cable en la caja de terminación de fibra óptica. El procedimiento de preparación del extremo del cable está disponible con el proveedor. Es fundamental proteger las fibras desnudas en esta etapa. Esto se debe a que quedan expuestos después de seguir la preparación de los extremos del cable.
Entrada de cables
Una vez preparados los extremos de los cables, es necesario perforar un diafragma de goma en el orificio de entrada del cable de la caja. Esto se debe hacer antes de introducir el cable en la caja, ya que esta abertura está bloqueada en las cajas nuevas.
Sujeción del extremo del cable
La caja de terminación de fibra tiene varios postes guía de fibra de plástico montados en ella. A través de ellos pasa la fibra contenida en los manguitos o en el tubo de transporte del cable. A través de estos postes guía se lleva todo el exceso de longitud del cable a la bandeja de empalme seleccionada. Luego, mediante una correa de sujeción de plástico, se sujeta en el punto de entrada de la bandeja de empalme.
empalme
La parte más importante del proceso de instalación es empalmar la fibra óptica del cable a los pigtails. Para ello se utiliza una máquina de empalme. Se mantiene cerca de la caja de terminación sobre una mesa. Un mecanismo de alambre de acero inoxidable se libera de su cierre de resorte para abrir una bandeja de empalme particular. Se utiliza una máquina empalmadora para empalmar las fibras del pigtail de modo que los extremos de las fibras salgan del cable. Luego se empujan para que encajen en el empalme fusionado. El proceso se realiza para que todos los empalmes sean almacenados en bandejas de empalme. Luego, estas bandejas de empalme se colocan apiladas dentro de la caja de terminaciones. A continuación se cierra el mecanismo de cierre de alambre de acero inoxidable con la caja.
Factores a considerar antes de elegir una caja de terminales de fibra óptica
Capacidad
La capacidad de la caja terminal de fibra óptica es uno de los factores más importantes a considerar. Determina la cantidad de cables de fibra óptica que se pueden acomodar en la caja. La capacidad de la caja debe basarse en sus necesidades actuales y su crecimiento futuro. Asegúrese de elegir una caja con capacidad suficiente para adaptarse a cualquier futura expansión de su red.
Tamaño
El tamaño de la caja de terminales de fibra óptica también es un factor importante a considerar. La caja debe ser lo suficientemente grande para acomodar todos los cables de fibra óptica y cualquier equipo adicional que pueda ser necesario. Sin embargo, no debe ser demasiado grande para que ocupe demasiado espacio o sea difícil de instalar.
Protección
La caja de terminales de fibra óptica debe brindar protección adecuada a los cables de fibra óptica contra daños físicos, polvo y humedad. Elija una caja que esté hecha de materiales de alta-calidad y que tenga un cierre seguro.Mecanismo de bloqueo para evitar el acceso no autorizado. La caja también debe tener sellos y juntas adecuados para evitar la entrada de humedad y polvo.
Conectividad
La caja de terminales de fibra óptica debe ser compatible con el tipo de conectores de fibra óptica que esté utilizando. Los diferentes tipos de conectores incluyen SC, LC y ST. Asegúrese de elegir una caja que pueda acomodar el tipo de conectores que está utilizando.
Facilidad de instalación
La caja de terminales de fibra óptica debe ser fácil de instalar y utilizar. Busque una caja que venga con instrucciones claras y todo el hardware de montaje necesario. La caja también debe ser de fácil acceso y mantenimiento.
Precio
El precio siempre es un factor a la hora de elegir cualquier producto. El coste de una caja terminal de fibra óptica debe compararse con sus características y funcionalidad. Elija una caja que ofrezca una buena relación calidad-precio y se ajuste a su presupuesto.
Guía definitiva de preguntas frecuentes sobre cajas de terminales de fibra óptica
P: ¿Qué es una caja de terminales de fibra óptica?
P: ¿Cómo se llama la caja de terminación de fibra?
P: ¿Cómo instalar la caja de terminales de fibra óptica?
P: ¿Qué es una caja de terminación de fibra?
P: ¿Cómo instalar y utilizar una caja de terminales de fibra óptica?
P: ¿Qué se debe notar en la caja de terminales de fibra óptica?
P: ¿Cuál es el papel de las cajas terminales de fibra óptica en las redes FTTH?
P: ¿Cuál es la estructura de una caja de terminales de fibra óptica?
P: Protección del conector de fibra óptica
P: ¿Cuáles son las propiedades del material de la caja de terminales de fibra óptica?
P: ¿Cuál es el rendimiento óptico de una caja de terminales de fibra óptica?
P: ¿Cuál es la diferencia entre la caja de terminales de fibra y la bandeja de empalme de fibra?
P: ¿Cuáles son los beneficios de utilizar una caja terminal de fibra óptica?
P: ¿Cuáles son los componentes de una caja de terminales de fibra óptica?
P: ¿Por qué utilizar cajas de terminación de fibra?
P: ¿Cómo se maneja el empalme de fibra en un FTB?
P: ¿Se puede montar un FTB en la pared-?
Como uno de los principales fabricantes y proveedores de cajas de terminales de fibra óptica en China, le damos una calurosa bienvenida para que compre cajas de terminales de fibra óptica en existencia aquí en nuestra fábrica. Todos los productos personalizados son de alta calidad y bajo precio. Para obtener una lista de precios y una muestra gratis, contáctenos ahora.
