Evolux Fiber: ¡Su fabricante profesional de divisores PLC de fibra óptica!
Shenzhen Evolux Fiber Co., Ltd es un proveedor líder de-soluciones de fibra óptica de vanguardia, que se especializa en la investigación, el desarrollo, la fabricación y la distribución de productos de fibra óptica de alta-calidad. Establecidos en el año 2013 y con sede en Shen Zhen, China, nos hemos convertido en un nombre confiable en el campo de la fibra óptica. Con un fuerte enfoque en la innovación y la confiabilidad, nos esforzamos por satisfacer las demandas cambiantes de la industria global de las telecomunicaciones.
Nuestras ventajas
Cartera de productos diversa
Ofrecemos una amplia gama de productos de fibra óptica, desde fibras ópticas monomodo-y multimodo-hasta fibras ópticas especiales para aplicaciones específicas, incluidos cables de fibra óptica, conectores, transceptores, adaptadores y accesorios relacionados para satisfacer las diversas necesidades de nuestros clientes.
Excelente atención al cliente
Hemos reunido un equipo de expertos que están listos para apoyar a nuestros clientes. Ayudan a los clientes a seleccionar la solución de fibra óptica adecuada y guían el proceso de implementación, lo que les permite disfrutar de consultas integrales previas a la venta y soporte post-venta y asistencia técnica.

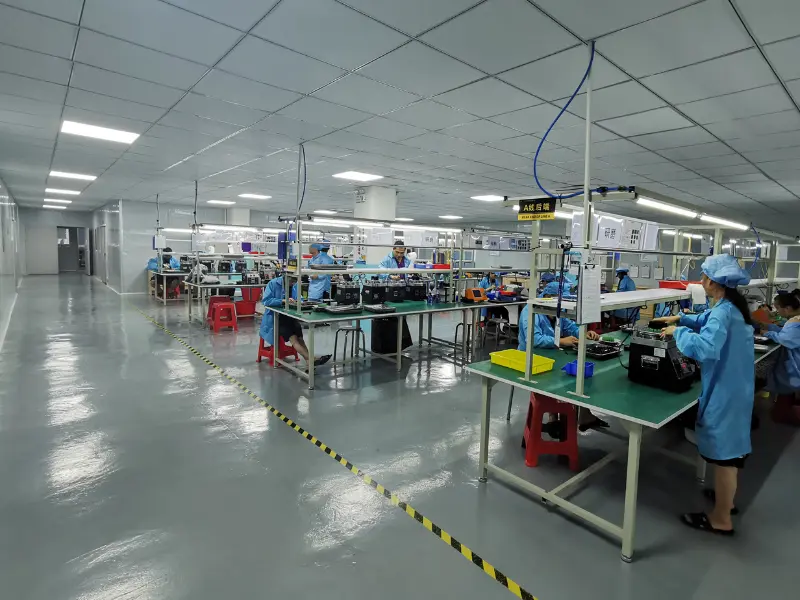

Instalaciones avanzadas de I+D
Las instalaciones-de-ultima generación-, los equipos y los laboratorios especializados de I+D proporcionan un entorno ideal para llevar a cabo-investigación, experimentación y pruebas de vanguardia de materiales, diseño y procesos de fabricación de fibra óptica.
Servicios profesionales de personalización
Ofrecemos opciones de personalización que permiten a los clientes adaptar los productos de fibra óptica a sus necesidades específicas. El diámetro de la fibra, el material de recubrimiento o el tipo de conector se pueden personalizar de manera flexible.
Product Categories
Latest Products
Un divisor PLC de fibra óptica no se selecciona únicamente por la relación de división. El tamaño del paquete, la interfaz del conector, el diámetro de la fibra, la longitud del cable y el método de instalación también deben coincidir con la arquitectura de la red y el diseño del gabinete.
EVOLUX Fiber suministra soluciones de divisores PLC para operadores de telecomunicaciones, contratistas de redes de fibra, proveedores de soluciones ODN, fabricantes de equipos, distribuidores y marcas privadas-.
Ya sea que esté comprando modelos estándar para distribución o preparando una implementación FTTH específica para un proyecto-, nuestro equipo puede ayudarlo a revisar la configuración requerida antes de la cotización y la producción.
01
Proyecto-Configuración coincidente
Elija la relación de división, el paquete, el conector, la construcción de la fibra y la longitud del cable según la topología de su red, el gabinete de instalación y el presupuesto óptico.
02
Rendimiento óptico verificable
Confirme parámetros clave como pérdida de inserción, uniformidad de pérdida, pérdida de retorno, pérdida dependiente de la polarización y directividad de acuerdo con sus requisitos de aceptación.
03
Personalización flexible
Configure interfaces de conectores, diámetros de cables, longitudes de entrada y salida, etiquetas de productos, números de pieza del cliente y embalaje.
04
Adquisiciones repetidas consistentes
Las configuraciones aprobadas se pueden registrar para muestras, pedidos al por mayor y compras repetidas, lo que ayuda a reducir las diferencias de especificaciones entre diferentes lotes de producción.
Personalice su divisor PLC de fibra óptica
Los divisores PLC estándar cubren la mayoría de las aplicaciones FTTH, GPON y PON, pero diferentes proyectos pueden requerir relaciones de división, tamaños de paquete, interfaces de conectores, construcciones de cables y métodos de identificación específicos.
EVOLUX Fiber proporciona personalización del divisor PLC basada en proyectos-según su lista de materiales, dibujo, muestra o especificación técnica.
Configuración de puerto y relación de división
Elija la configuración de entrada y salida según la arquitectura de su red y la cantidad requerida de puertos de distribución.
Las opciones disponibles pueden incluir:
- Configuraciones de 1×2 a 1×64
- Configuraciones 2×N
- Diseños de entrada única-o de entrada dual-
- Distribución de energía óptica equilibrada.
- Arreglos portuarios específicos del proyecto-
- Configuraciones especiales sujetas a evaluación técnica.
Tipo de paquete
Seleccione el paquete según el espacio de instalación, los requisitos de protección y el método de gestión de fibra.
Las opciones disponibles incluyen:
- Fibra desnuda
- Minitubo o sin bloqueo
- módulo ABS
- casete LGX
- Gabinete de montaje en bastidor-
- Construcción de módulos personalizados
Tipo de conector y pulido
Configure las interfaces de entrada y salida para que coincidan con sus adaptadores, equipos y conexiones de red existentes.
Las opciones disponibles pueden incluir:
- Carolina del Sur/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Fibras sin terminar
- Diferentes conectores en los lados de entrada y salida.
Construcción de fibra y cable
Elija el tipo de fibra, el diámetro del amortiguador y la estructura del cable según el espacio de enrutamiento, los requisitos de flexión y las necesidades de protección mecánica.
Las opciones disponibles pueden incluir:
- Fibra desnuda de 250 μm
- Fibra amortiguada de 900 μm
- cable de 2,0 mm
- cable de 3,0 mm
- G.657A1 fibra insensible a dobleces-
- G.657A2 fibra insensible a dobleces-
- Fibra monomodo-G.652D
- Diferentes diámetros de cable de entrada y salida
Longitud del cable e identificación del puerto
Especifique las longitudes de los cables de entrada y salida según las dimensiones de su gabinete y el diseño del enrutamiento de fibra.
Las opciones de identificación pueden incluir:
- Longitudes de entrada y salida personalizadas
- Fibras de salida numeradas
- Fibras codificadas por colores-
- Etiquetas de puerto
- Etiquetas de entrada y salida
- Números de serie
- Información del lote
- Números de pieza del cliente
Etiquetado y embalaje OEM
Personalice la identificación y el empaque de productos para distribución, suministro de proyectos o programas de etiquetas privadas-.
Las opciones disponibles pueden incluir:
- Etiquetas de productos neutrales
- Logotipo del cliente
- Números de modelo personalizados
- Números de pieza del cliente
- Etiquetas de código de barras
- Embalaje individual
- Embalaje a granel
- Diseño de embalaje del cliente
- Marcas de cartón personalizadas
- Listas de embalaje específicas del proyecto-
Un conector de fibra óptica es un dispositivo utilizado para unir fibras ópticas, facilitando la transmisión eficiente de señales luminosas. Un conector de fibra óptica permite una conexión y desconexión más rápida que el empalme. Vienen en varios tipos, como SC, LC, ST y MTP, cada uno diseñado para aplicaciones específicas.
El divisor de fibra óptica PLC se puede clasificar según el chip divisor PLC que utiliza, lo que significa que hay divisores PLC 1xN y 2xN, como divisor 1x4, divisor 1x8, divisor 1x16, divisor 2x32, divisores PLC 2x64, etc. Los usuarios pueden elegir diferentes números de entrada y salida según las condiciones del suscriptor o la longitud del cable. Además, los divisores de PLC también se pueden clasificar según diferentes paquetes para satisfacer las necesidades de los clientes en diversos escenarios, incluido el divisor de PLC de tamaño pequeño que debe usarse en cajas de terminales y el divisor de PLC de gran tamaño montado en bastidor que se puede instalar en bastidores. Hay cinco tipos de divisores PLC en el mercado: divisor óptico de fibra desnuda, divisor de fibra sin bloques, divisor ABS, divisor LGX y divisor-de montaje en bastidor.
Divisor óptico de fibra desnuda
El divisor de fibra desnuda no tiene conector en los extremos de la fibra desnuda, por lo que requiere un conjunto completo de protección en el estuche de transporte y en el dispositivo. Debido a su tamaño compacto, se puede colocar fácilmente en cajas de empalme y cajas de empalme formales. El divisor de fibra desnuda minimiza la ocupación de espacio y al mismo tiempo reduce los costos de instalación. Se utiliza comúnmente para FTTH, PON, LAN, CATV, equipos de prueba y otras aplicaciones.
Divisor de fibra sin bloqueo
Aunque el divisor PLC sin bloques tiene una apariencia similar al divisor de fibra desnuda. Sin embargo, puede proporcionar una protección de fibra más fuerte porque tiene un paquete de tubos de acero inoxidable más compacto. El divisor PLC sin bloques no requiere fusión de fibra óptica durante la instalación y se utiliza principalmente para diferentes conexiones encima de cajas de distribución o gabinetes de red.
Divisor de fibra del módulo ABS
El divisor ABS tiene una carcasa de plástico ABS, que ofrece buena protección para los componentes ópticos internos y los cables. El divisor ABS es simple y compacto, que se puede adaptar a diferentes entornos y requisitos de instalación. Es ampliamente utilizado con cajas de distribución de fibra para exteriores para redes PON, FTTH, FTTX, GOPN.
Divisor de fibra de casete LGX
El divisor LGX PLC está equipado con una caja de metal resistente. Puede usarse solo o instalarse fácilmente en un panel de conexión de fibra óptica estándar o en un chasis de fibra óptica sin necesidad de empalmes de archivos ni personal calificado durante la implementación. La caja de metal LGX estándar proporciona un enfoque plug-and-para la integración en la red, lo que elimina el riesgo durante la instalación.
Divisor de montaje en bastidor-
1U y 2U son dos tamaños de montaje en rack disponibles para divisores en el mercado, mientras que los divisores de montaje en rack-1U se usan más comúnmente. El divisor PLC está instalado en la unidad de rack, que tiene un rendimiento óptico excelente y una instalación de red conveniente. El divisor-de montaje en bastidor se utiliza ampliamente en EPON, GPON, FTTX, FTTH, etc., y proporciona una solución ideal para un entorno de cableado de alta-densidad.
Beneficios del divisor PLC de fibra óptica
Costo-Efectividad
Los divisores de fibra óptica eliminan la necesidad de múltiples fibras al permitir la división de una sola fibra en múltiples rutas. Esto reduce significativamente el costo de implementación y mantenimiento de la red, ya que se requieren menos fibras para dar servicio a múltiples suscriptores o dispositivos.
Flexibilidad y escalabilidad
Los divisores brindan flexibilidad y escalabilidad a los diseños de redes. Se pueden agregar o quitar fácilmente según los requisitos de la red, lo que permite una expansión o reconfiguración de la red sin problemas. Esta flexibilidad permite a los administradores de red adaptarse a las necesidades cambiantes sin grandes cambios en la infraestructura.
Pérdida mínima de señal
Los divisores de fibra óptica de alta-calidad presentan bajas pérdidas de inserción y de retorno, lo que garantiza una distribución eficiente de la señal. La mínima pérdida de señal permite una transmisión confiable a largas distancias sin comprometer la calidad de la señal. Esto es particularmente importante para aplicaciones que requieren altas velocidades de datos y baja latencia.
Aplicación del divisor PLC de fibra óptica
Centro de datos
Los divisores de fibra PLC se utilizan con frecuencia en redes de centros de datos para distribuir datos rápidamente a numerosos servidores y dispositivos de almacenamiento. Esto hace posible que los centros de datos manejen de manera eficiente grandes volúmenes de tráfico de datos, lo que resulta en una transferencia de datos rápida y fluida.
Redes de acceso óptico
Los divisores de fibra PLC se utilizan con frecuencia en redes de acceso óptico para proporcionar conectividad a Internet de alta-velocidad a varios clientes. Proporcionan a los usuarios finales conectividad confiable y de alta-velocidad y son perfectos para aplicaciones FTTH (Fibra hasta el hogar) y FTTB (Fibra hasta el edificio). Divisor PLC en redes PON.
Redes ópticas pasivas (PON)
Los divisores PLC son un componente crucial de las redes ópticas pasivas (PON), que son redes ópticas que conectan numerosos consumidores a una única fibra óptica. Cada cliente tiene una conexión dedicada única gracias a la separación de la señal óptica por parte del divisor PLC en varias vías.
Equipo médico
Para distribuir las señales ópticas de varias cámaras a un solo monitor, los divisores de fibra PLC también se utilizan en equipos médicos como los endoscopios. Gracias a esto, los expertos médicos pueden ver fotografías desde diferentes perspectivas y comprender mejor la estructura interna del cuerpo del paciente.
Indicadores técnicos comunes de los divisores PLC de fibra óptica
Pérdida de inserción
La pérdida de inserción del divisor se refiere al número de dB por salida en relación con la pérdida de luz de entrada.
Pérdidas adicionales
Las pérdidas adicionales se definen como la suma de la potencia óptica de todos los puertos de salida y el número de dB relativos a la pérdida de potencia óptica en la entrada.
Relación espectrofótica
La relación espectrofótica se define como la relación de potencia de salida de cada puerto de salida del divisor óptico, y en la aplicación del sistema, la relación espectrofotómetro de hecho se basa en la cantidad de potencia óptica requerida por el nodo óptico del sistema real para determinar la relación espectrofotal apropiada (excepto para la distribución promedio), y la relación espectrofótica del espectrofotómetro está relacionada con la longitud de onda de la luz transmitida.
Grado de aislamiento
El aislamiento se refiere a la capacidad de un camino óptico de un divisor de luz para aislar señales de luz en otros caminos de luz.
Componentes del divisor PLC de fibra óptica
Puertos de entrada y salida
Los puertos de entrada son donde la señal óptica entrante ingresa al divisor, generalmente a través de un solo cable de fibra óptica. La cantidad de puertos de entrada depende del tipo y configuración del divisor. Los puertos de salida son donde las señales ópticas divididas salen del divisor y se conectan a los destinatarios u otros dispositivos de red. La cantidad de puertos de salida puede variar y determina la cantidad de rutas en las que se divide la señal.
Acopladores y divisores
Los acopladores y divisores desempeñan un papel vital en la división de la señal óptica. Están diseñados para dividir la señal entrante en múltiples rutas de salida. Los acopladores son responsables de distribuir la señal de manera uniforme entre los puertos de salida, asegurando que cada ruta reciba una parte de la potencia de la señal. Los divisores, por otro lado, separan la señal en distintos caminos, lo que permite la transmisión simultánea a múltiples destinatarios.
Conjunto de fibras y guías de ondas
Los conjuntos de fibras son conjuntos de fibras individuales que están alineadas y fusionadas para formar la región de división dentro del divisor. Proporcionan el marco físico para dividir la señal óptica. Las guías de ondas, por otro lado, son estructuras que guían y dirigen la señal óptica dentro del divisor. En el caso de los divisores Planar Lightwave Circuit (PLC), las guías de ondas están grabadas sobre un sustrato de sílice o silicio, lo que permite un control y distribución precisos de la señal óptica.
Carcasas protectoras
Los divisores de fibra óptica están alojados en carcasas protectoras para proteger los delicados componentes de factores ambientales externos. Estas carcasas suelen estar hechas de materiales duraderos, como metal o plástico, y brindan protección mecánica, además de mantener la alineación y estabilidad de los componentes internos. Las carcasas protectoras también ayudan a gestionar las conexiones de fibra, garantizando un funcionamiento fiable y seguro.

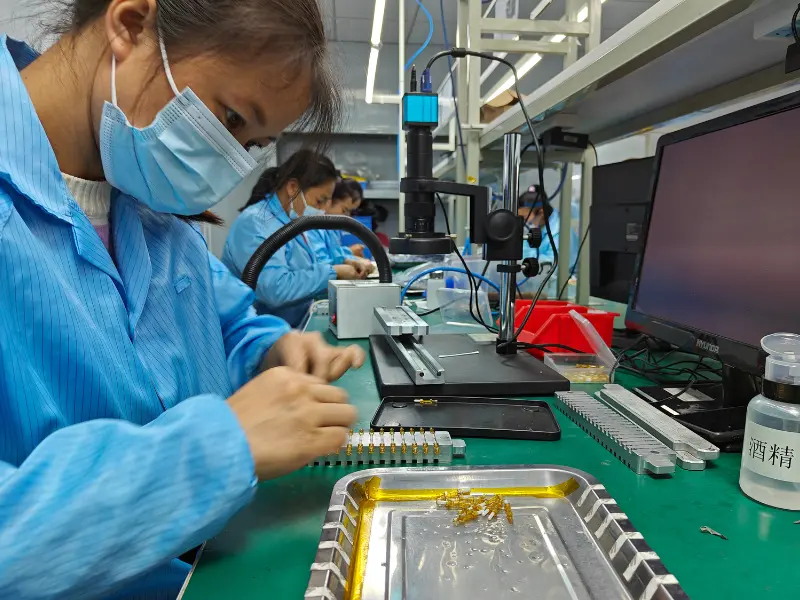

En total, existen cinco pasos para fabricar un divisor de fibra óptica. Cada paso requiere un estricto control y gestión de diversos parámetros como el ambiente, la temperatura y una precisión detallada en el ensamblaje y el equipo.
Preparación de componentes
Generalmente, se necesitan tres componentes. El chip del circuito PLC está incrustado en una pieza de oblea de vidrio y cada extremo de la oblea de vidrio está pulido para garantizar una superficie plana de alta precisión y alta pureza. Luego se pulen las ranuras en v-sobre un sustrato de vidrio. Se ensambla una fibra única o una fibra de cinta múltiple sobre el sustrato de vidrio. Luego se pule este conjunto.
Alineación
Después de la preparación de los tres componentes, se colocan en una platina de alineación. La matriz de fibras de entrada y salida se coloca en una etapa de goniómetro para alinearse con el chip PLC. La alineación física entre los conjuntos de fibras y el chip se monitorea a través de una salida continua de nivel de potencia desde el conjunto de fibras.
Curar
Luego, el conjunto se coloca en una cámara UV (ultravioleta) donde se curará completamente a una temperatura controlada.
Embalaje
El divisor desnudo se alinea y se ensambla en una carcasa de metal donde se colocan botas de fibra en ambos extremos del conjunto. Y luego se necesita una prueba de ciclos de temperatura para garantizar el estado final del producto.
Pruebas ópticas
En términos de pruebas, se realizan en el divisor tres parámetros importantes, como la pérdida de inserción, la uniformidad y la pérdida dependiente de la polarización (PDL), para garantizar la calidad del divisor fabricado.
Factores a considerar antes de elegir un divisor PLC de fibra óptica
Tamaño y tipo de red
Considere el tamaño y el tipo de red donde se implementará el divisor. Para redes más grandes, los divisores Planar Lightwave Circuit (PLC) suelen ser los preferidos debido a su escalabilidad, ancho de banda más amplio y relaciones de división más altas. Las redes más pequeñas pueden beneficiarse de los divisores cónicos bicónicos fusionados (FBT), que son más rentables-para índices de división más bajos.
Comparación de rendimiento y costos
Considere los aspectos de rendimiento y costo de los divisores FBT y PLC. Los divisores FBT suelen ser más rentables-para redes más pequeñas y proporciones de división más bajas. Los divisores PLC, aunque relativamente más caros, ofrecen un mejor rendimiento, un ancho de banda más amplio y relaciones de división más altas, lo que los hace adecuados para la mayoría de las redes o aplicaciones de fibra óptica que requieren una mayor capacidad de distribución de señal.
Calidad y Confiabilidad
Seleccione divisores ópticos de fabricantes acreditados conocidos por su calidad y confiabilidad. Esto garantiza que los divisores cumplan con los estándares de la industria y proporcionen un rendimiento constante a lo largo del tiempo. Considere factores como la durabilidad, la estabilidad ambiental y la confiabilidad-a largo plazo al hacer una selección.
Configuración del divisor
Determine la configuración del divisor adecuada según la cantidad de puertos de salida necesarios. Las configuraciones comunes incluyen 1×2, 1×4, 1×8, etc., que representan la cantidad de puertos de entrada y salida. Evalúe los requisitos de red actuales y futuros para seleccionar la configuración óptima del divisor.
Requisitos de señal
Evaluar los requisitos de señal de la red. Si la aplicación exige altas velocidades de datos, baja latencia y pérdida de señal mínima, elija divisores con baja pérdida de inserción y alta pérdida de retorno. Los divisores PLC generalmente ofrecen un mejor rendimiento en términos de pérdida de inserción y pérdida de retorno en comparación con los divisores FBT.
Compatibilidad de longitud de onda
Considere la compatibilidad de longitud de onda del divisor con las señales ópticas utilizadas en la red. Asegúrese de que el divisor elegido admita las longitudes de onda específicas requeridas para la aplicación. Algunos divisores pueden depender-de la longitud de onda, y seleccionar el tipo adecuado garantiza la compatibilidad y el rendimiento óptimo.
Guía definitiva de preguntas frecuentes sobre el divisor PLC de fibra óptica
P: ¿Existe un divisor para cable de fibra óptica?
P: ¿Cuál es la diferencia entre un divisor PLC y un divisor FBT?
P: ¿Cuál es la diferencia entre un acoplador de fibra óptica y un divisor?
P: ¿Cómo funciona un divisor de fibra?
P: ¿Qué significa PLC en fibra?
P: ¿Cómo se fabrica un divisor de fibra óptica?
P: ¿Cuáles son los diferentes tipos de divisores PLC?
P: ¿Cuál es la proporción del divisor PLC?
P: ¿Qué es un divisor PLC de fibra óptica?
P: ¿Cómo funciona el divisor PLC en la red PON?
P: ¿Cuál es el escenario de aplicación de un divisor PLC de fibra óptica?
P: ¿Qué es un divisor óptico y cómo funciona el divisor de fibra óptica en una red de fibra óptica?
P: ¿Cómo funcionan los divisores de fibra óptica en redes ópticas pasivas (PON)?
P: ¿Cuáles son los componentes clave involucrados en el funcionamiento de un divisor de fibra óptica?
P: ¿Cómo aplicar divisores de fibra óptica en un sistema PON?
P: ¿Cuál es la relación de división máxima para un divisor PLC de fibra óptica?
P: ¿Cuál es la pérdida de inserción de un divisor PLC de fibra óptica?
P: ¿Cuál es el rango de longitud de onda de un divisor PLC de fibra óptica?
P: ¿Cuál es el rango de temperatura de funcionamiento típico para un divisor PLC de fibra óptica?
P: ¿Cómo se limpia un divisor PLC de fibra óptica?
Como uno de los principales fabricantes y proveedores de divisores de plc de fibra óptica en China, le damos una calurosa bienvenida para que compre divisores de plc de fibra óptica en existencia aquí desde nuestra fábrica. Todos los productos personalizados son de alta calidad y bajo precio. Para obtener una lista de precios y una muestra gratis, contáctenos ahora.
