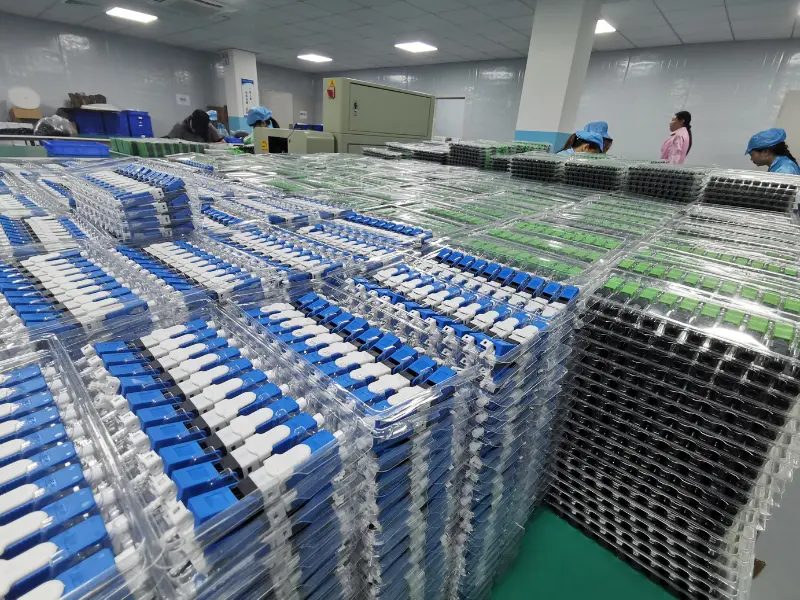

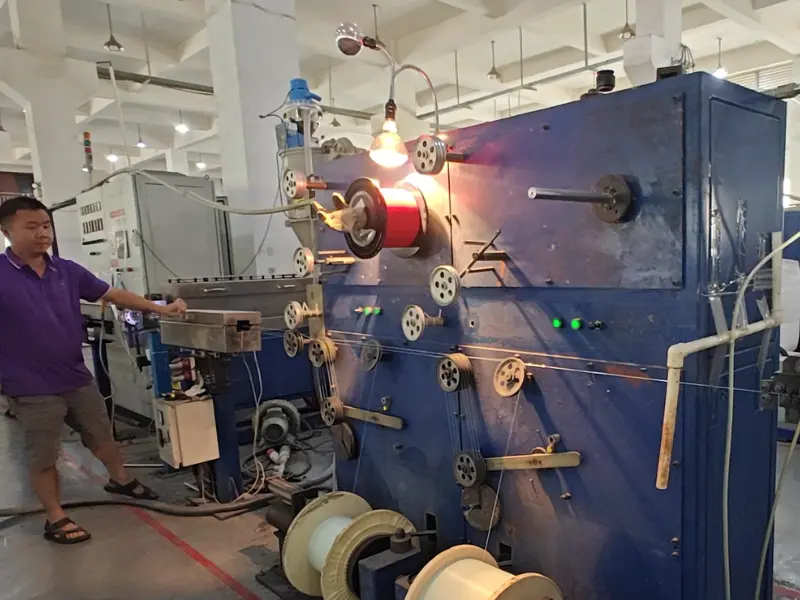

Instalaciones avanzadas de I+D
Las instalaciones-de-ultima generación-, los equipos y los laboratorios especializados de I+D proporcionan un entorno ideal para llevar a cabo-investigación, experimentación y pruebas de vanguardia de materiales, diseño y procesos de fabricación de fibra óptica.
Servicios profesionales de personalización
Ofrecemos opciones de personalización que permiten a los clientes adaptar los productos de fibra óptica a sus necesidades específicas. El diámetro de la fibra, el material de recubrimiento o el tipo de conector se pueden personalizar de manera flexible.
Product Categories
Latest Products
Fabricante de coletas de fibra óptica
para proyectos de telecomunicaciones, FTTH y centros de datos
Obtenga coletas de fibra óptica listas para empalmar-directamente de EVOLUX Fiber.
Fabricamos y suministramos pigtails de fibra óptica monomodo-y multimodo con LC, SC, FC, ST, E2000 y otras opciones de conectores. Hay disponibles configuraciones estándar y personalizadas para marcos de distribución de fibra, paneles de conexión, cajas de terminales, redes FTTH, infraestructura de telecomunicaciones y sistemas de cableado de centros de datos.
Elija el conector, el tipo de pulido, el modo de fibra, el diámetro del cable, la longitud, el número de fibras, el material de la cubierta y el embalaje necesarios para su proyecto.
marketing.
01
Fabricante directo
Pigtails de fibra óptica estándar y personalizados suministrados para clientes B2B globales.
02
Modo único y multimodo
Opciones de OS1, OS2 y fibra multimodo para aplicaciones de telecomunicaciones, FTTH, LAN y centros de datos.
03
Múltiples opciones de conector
LC, SC, FC, ST, E2000 y otras configuraciones de conectores disponibles.
04
Especificaciones personalizadas
Seleccione el tipo de fibra, el pulido, el diámetro del cable, la longitud, el número de fibras, el código de colores y el embalaje.
Personaliza tu Pigtail de Fibra Óptica
EVOLUX Fiber proporciona personalización flexible de cables flexibles de fibra óptica para operadores de telecomunicaciones, distribuidores, integradores de sistemas, contratistas, fabricantes de equipos y compradores OEM. Configure el producto según sus requisitos de red, instalación y marca.
Conector y tipo polaco

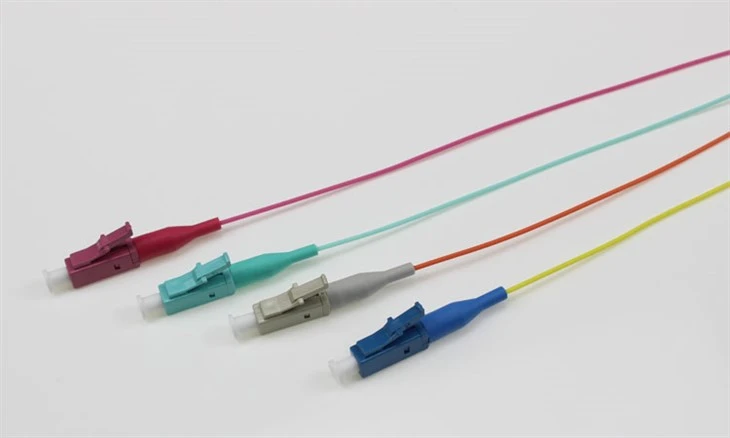

Elija entre LC, SC, FC, ST, E2000, MU, MT-RJ y otros tipos de conectores a pedido.
Las opciones de pulido disponibles incluyen:
UPC/APC/PC, sujeto al tipo de conector y a la aplicación
Tipo de fibra y rendimiento
Hay opciones monomodo-y multimodo disponibles para diferentes distancias de transmisión y aplicaciones de red.
Las opciones disponibles incluyen:
- OS1 y OS2
- OM1, OM2, OM3, OM4 y OM5
- G.652D, G.657A1 y G.657A2
Otras especificaciones de fibra bajo pedido
Estructura y longitud del cable
Seleccione el diámetro, el material y la longitud del cable adecuados según su entorno de instalación.
Las opciones disponibles incluyen:
- 0,9 mm, 2,0 mm y 3,0 mm
- Materiales PVC, LSZH y PE
- Longitudes estándar de 0,5 m a 3 m
Estructuras y longitudes de cables personalizadas
Recuento de fibras y codificación de colores
Los pigtails de fibra óptica se pueden suministrar individualmente o como conjuntos de múltiples-fibras.
Las configuraciones disponibles incluyen:
- 1, 2, 4, 6, 8, 12, 24 y 48 fibras
- Secuencia estándar de 12 colores
- Codificación de colores TIA-598 o IEC
Colores, números y etiquetas especificados por el cliente-
Etiquetas, embalaje y servicio OEM
Personalice productos para gestión de proyectos, distribución o ventas de marcas privadas-.
Los servicios disponibles incluyen:
- Etiquetas de productos y proyectos.
- Código de barras o código QR
- Embalaje individual, set o a granel
- Embalaje neutro
- Embalaje con logotipo del cliente y etiqueta privada-
- Marcas de cartón personalizadas e información del producto.

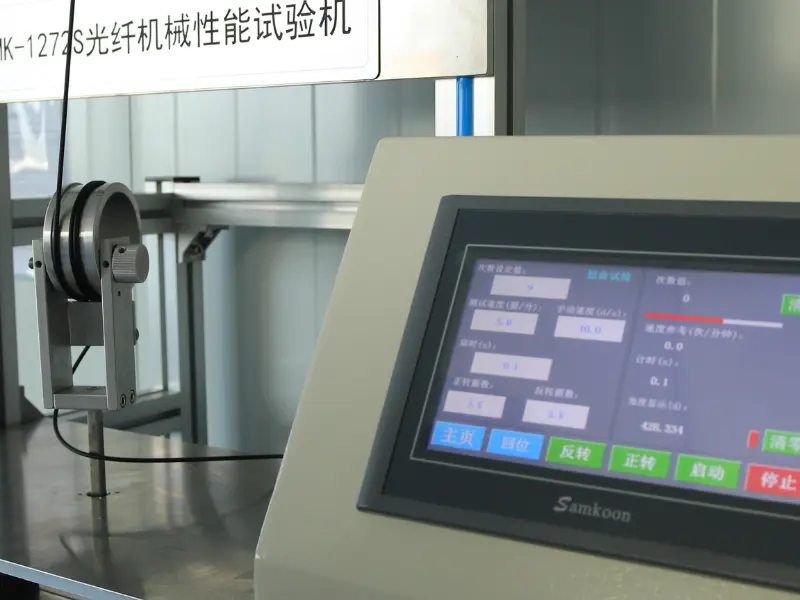

Pruebas y documentación
La inspección y la documentación se pueden organizar de acuerdo con los requisitos de su pedido.
Los documentos disponibles pueden incluir:
- Ficha técnica del producto
- Registros de pruebas individuales o por lotes
- Informes de pérdida de inserción y pérdida de devolución
- Lista de embalaje
- Certificado de conformidad
- Formatos de documentación personalizados
Proceso de producción de coletas de fibra óptica
Un pigtail de fibra óptica confiable depende de la preparación precisa de la fibra, el ensamblaje del conector, el pulido, las pruebas y la inspección final. EVOLUX Fiber sigue un proceso de producción estructurado para ayudar a mantener la consistencia del producto y cumplir con los requisitos técnicos confirmados de cada pedido.
Preparación e inspección de materiales
Antes de la producción, la fibra, los conectores, los casquillos, las botas, las chaquetas y otros componentes se verifican con las especificaciones aprobadas del producto.
Los elementos de inspección pueden incluir:
- Modelo de conector
- Tipo y grado de fibra.
- Diámetro del cable o del amortiguador
- Material de la chaqueta
- Color del producto
- Aspecto del componente
- Cantidad de pedido
Este paso ayuda a evitar que entren materiales incorrectos en el proceso de producción.
Corte, Decapado y Limpieza de Fibras
La fibra óptica se corta a la longitud requerida y se prepara para el montaje del conector.
El proceso incluye:
- Medir y cortar la fibra.
- Quitar la cubierta exterior o el amortiguador
- Quitar el revestimiento de fibra
- Limpiar la fibra desnuda
- Inspeccionar la fibra preparada.
- La preparación cuidadosa de la fibra ayuda a reducir la contaminación y el daño físico antes de la terminación.

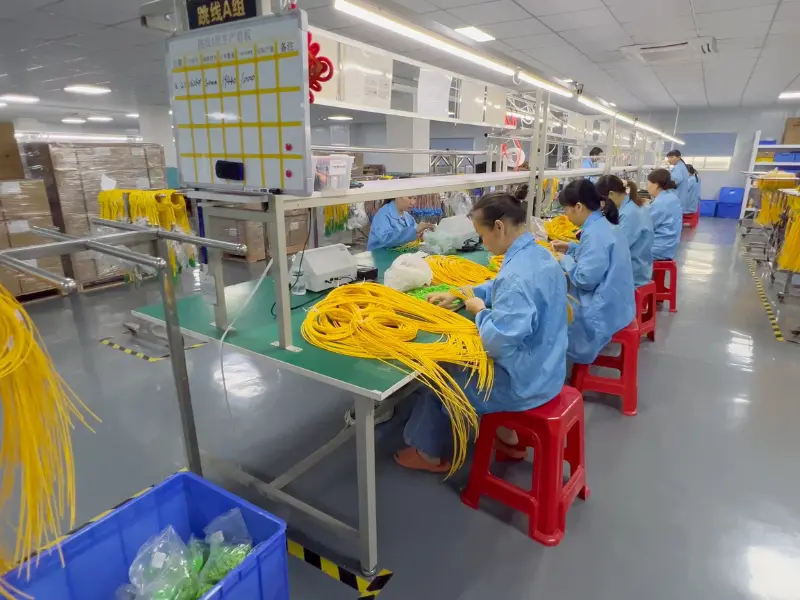

Montaje y curado del conector
La fibra preparada se inserta en la férula del conector y se fija según el proceso de terminación requerido.
Esta etapa puede incluir:
- Preparación adhesiva
- Inserción de fibra
- Posicionamiento del conector
- Conjunto de virola
- Curado con temperatura-controlada
- Conjunto de maletero y carcasa.
El posicionamiento y el curado correctos son importantes para mantener la estabilidad mecánica y el rendimiento óptico.

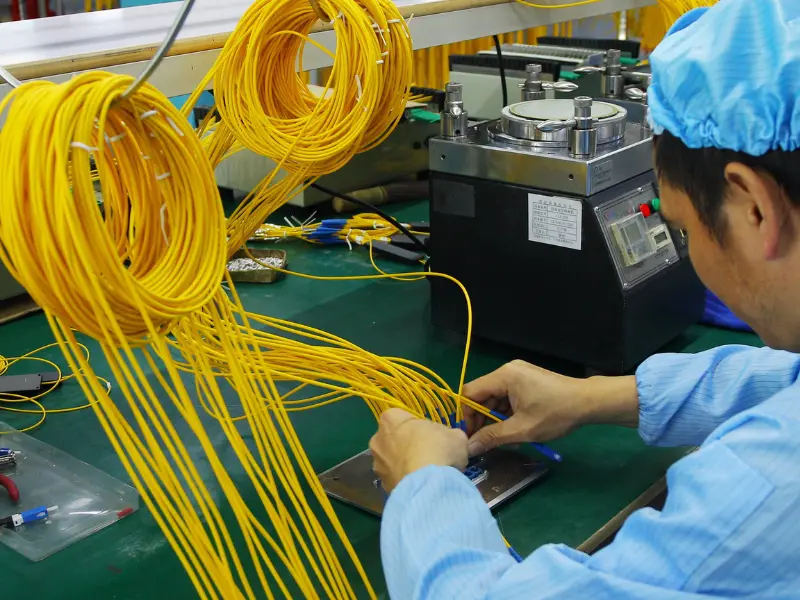

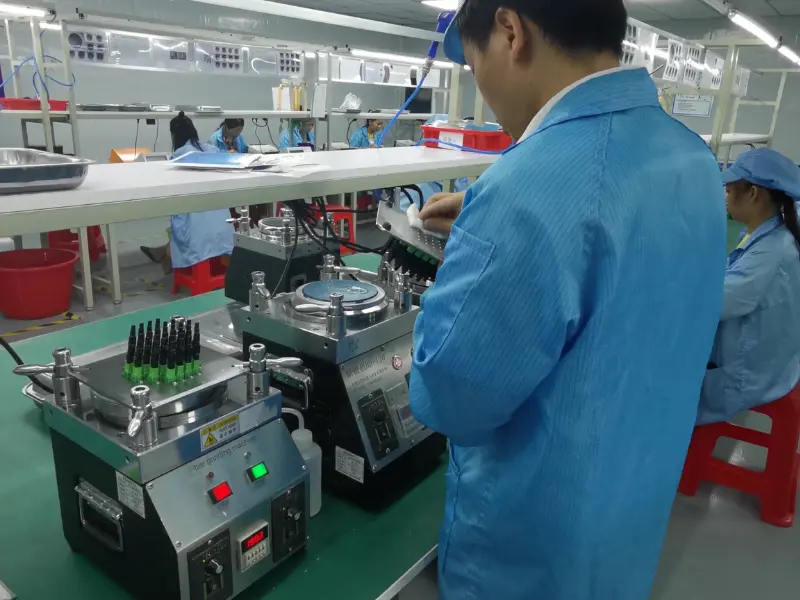

Pulido de férulas de precisión
Después del curado, el casquillo del conector se pule para crear la geometría de la cara final- requerida.
El proceso de pulido se selecciona según el tipo de conector y los requisitos de pulido, incluidas las configuraciones UPC o APC.
El proceso puede implicar:
- Eliminación del exceso-de fibra
- Pulido grueso
- Pulido fino
- acabado final
- Finalizar-la limpieza facial
El pulido controlado ayuda a reducir rayones, defectos y pérdidas ópticas excesivas.

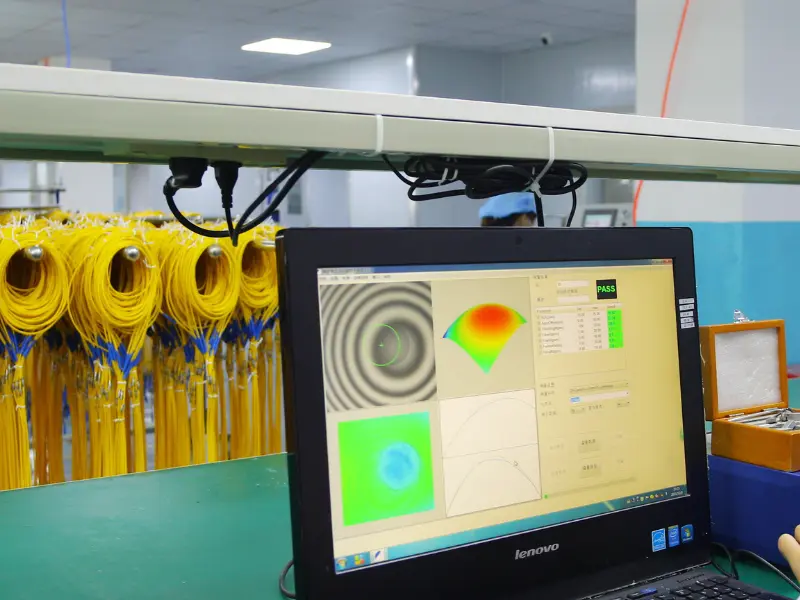

Pruebas ópticas e inspección-de la cara final
Los conectores terminados se inspeccionan y prueban de acuerdo con las especificaciones del producto y los requisitos de calidad acordados.
Los elementos de inspección pueden incluir:
- Inspección de la cara del extremo-del conector
- Prueba de pérdida de inserción
- Prueba de pérdida de retorno
- Pruebas de continuidad
- Verificación de polaridad
- Confirmación de secuencia de color-de fibra
- Verificación de la longitud-del producto
Los registros de pruebas individuales o por lotes se pueden discutir según los requisitos del pedido.
Inspección final, etiquetado y embalaje
Antes del envío, los pigtails de fibra óptica completados se comparan con los detalles confirmados del pedido.
La inspección final puede cubrir:
- Tipo de conector
- tipo polaco
- Modo fibra
- Longitud del producto
- recuento de fibras
- Codificación de colores
- Información de la etiqueta
- Aspecto del producto
- Cantidad de embalaje
A continuación, los productos se colocan con tapas protectoras contra el polvo, se etiquetan y se embalan según el método de embalaje acordado.
Solicitar detalles de producción
Un cable flexible de fibra generalmente tiene un conector óptico pre-instalado en un extremo y en el otro extremo se usa fibra desnuda para empalmar por fusión a otra fibra. Los pigtails pueden tener conectores hembra o macho. Los pigtails de fibra óptica generalmente se quitan para empalmarlos y luego se protegen en una bandeja de empalme de fibra con un protector de junta de empalme mecánico o térmico.
Clasificación de pigtails de fibra óptica
Por tipo de fibra
Los pigtails de fibra óptica se dividen en dos tipos principales: fibra monomodo-(de color amarillo) y multimodo (de color naranja). Los pigtails de fibra óptica multimodo utilizan cables de fibra multimodo a granel con especificaciones de 62,5/125 micras o 50/125-micras, terminados con conectores de fibra óptica multimodo en un extremo. Además, los cables de fibra multimodo 10G (OM3 u OM4) están disponibles en pigtails de fibra óptica, que generalmente se distinguen por un color de cubierta aguamarina. Por otro lado, los cables pigtail de fibra monomodo-utilizan cables de fibra monomodo-de 9/125 micras y están terminados con conectores de fibra monomodo en un extremo.
Hay disponibles una variedad de pigtails de fibra óptica. cada uno terminado con un conector diferente. Los conectores de cable flexible de uso común abarcan una variedad de opciones, como cable flexible de fibra LC, cable flexible de fibra SC, cable flexible de fibra ST, cable flexible de fibra FC, cable flexible de fibra MT-RJ, cable flexible de fibra E2000 y otros. Cada conector tiene ventajas y es adecuado para diferentes aplicaciones y sistemas. Echemos un vistazo más de cerca a algunos de los más utilizados:
● Cable flexible de fibra óptica SC:El conector de cable flexible SC presenta un diseño de desconexión no-óptica con un casquillo de aleación de acero inoxidable o circonio pre-radiusado de 2,5 mm. El cable flexible de fibra SC es conocido por su rentabilidad-y su uso generalizado en aplicaciones de CATV, LAN, WAN, prueba y medición.
● Cable flexible de fibra óptica FC:El cable flexible de fibra FC utiliza el cuerpo metálico de los conectores ópticos FC y tiene una estructura de tipo tornillo-con casquillos cerámicos de alta-precisión. Los pigtails de fibra óptica FC y productos relacionados encuentran una amplia aplicación en conexiones de fibra óptica en general.
● Cable flexible de fibra óptica ST:El conector ST pigtail es particularmente popular para aplicaciones LAN de fibra óptica multimodo. Tiene una férula extendida de 2,5 mm de diámetro hecha de cerámica (zirconia), aleación inoxidable o plástico. Los pigtails de fibra ST se utilizan comúnmente en aplicaciones de telecomunicaciones, industriales, médicas y de sensores.
Por entorno de aplicación
Existen cables pigtail especializados, conocidos como pigtails de fibra blindados y pigtails de fibra impermeables, diseñados para soportar entornos hostiles y extremos.
● Coleta blindada:Los pigtails de fibra óptica blindados están construidos con un tubo de acero inoxidable u otro material de acero resistente dentro de la cubierta exterior. Este diseño proporciona protección adicional para la fibra y mejora la confiabilidad general de la red. También ayuda a prevenir daños causados por roedores, trabajos de construcción o el peso de otros cables.
● Coleta impermeable:El pigtail de fibra impermeable está diseñado con una unidad impermeable reforzada de acero inoxidable y una chaqueta exterior blindada de PE (polietileno). Este tipo de cable flexible es muy-adecuado para entornos hostiles, como torres de comunicación, instalaciones de CATV y aplicaciones militares. El cable flexible resistente al agua ofrece excelente tenacidad, resistencia a la tracción y rendimiento confiable, lo que lo hace ideal para conexiones en exteriores.
Los pigtails de fibra óptica vienen en varios recuentos de fibras, como 1, 2, 4, 6, 8, 12, 24 y 48 hebras. El diseño de la coleta depende del número de fibras.
● Pigtail de Fibra Óptica Simplex:Este tipo contiene una fibra y un único conector en un extremo.
● Pigtail de Fibra Óptica Dúplex:Un pigtail dúplex presenta dos fibras y dos conectores en un extremo, y cada fibra generalmente está marcada como "A" o "B", o usa fundas de conector de diferentes colores para indicar la polaridad.
De manera similar, los pigtails con 4, 6, 8, 12, 24, 48 e incluso más de 48 fibras tienen sus respectivas características, acomodándose a las necesidades específicas de diversas aplicaciones y sistemas.
Nota: Los pigtails de fibra tienen conectores hembra (utilizados en paneles de conexión para conexiones sencillas) o conectores macho (conectados directamente a transceptores ópticos para transmisión de señales).
Ventajas de los pigtails de fibra óptica
Facilidad de instalación
Los pigtails de fibra óptica vienen con conectores pre-preterminados, lo que los hace fáciles de instalar y reducen la necesidad de terminación-en el sitio. Esto simplifica el proceso de instalación y ahorra tiempo.
Terminaciones coherentes y de alta-calidad
Los pigtails tienen terminaciones de fábrica, lo que garantiza terminaciones uniformes y de alta-calidad. Esto minimiza el riesgo de error humano durante las terminaciones en campo, lo que resulta en un mejor rendimiento general.
Compatibilidad
Los pigtails se pueden terminar con varios tipos de conectores, como SC, LC, ST u otros, asegurando la compatibilidad con diferentes equipos y sistemas. Esta adaptabilidad es valiosa en diversos entornos de redes.
Pérdida de señal reducida
Las terminaciones de fábrica y la precisión en la alineación de los conectores ayudan a minimizar la pérdida de señal y garantizar una transmisión de luz eficiente. Esto es crucial para mantener el rendimiento y la integridad de la red de fibra óptica.
Aplicación de la coleta de fibra óptica
Terminación de cables de fibra óptica
Los pigtails de fibra óptica se utilizan comúnmente para terminar cables de fibra óptica, que se utilizan para transmitir señales ópticas a largas distancias. Los pigtails se conectan al cable de fibra óptica y luego se empalman o terminan con un conector óptico a otro componente del sistema, como un panel de conexión o un transceptor óptico.
Construcción de redes de fibra óptica
Los pigtails de fibra óptica se utilizan ampliamente en la construcción de redes de fibra óptica, donde se utilizan para conectar varios componentes, como transceptores ópticos, amplificadores ópticos y divisores ópticos. Proporcionan una conexión confiable y eficiente entre estos componentes, asegurando la transferencia adecuada de señales ópticas dentro de la red.
Centros de datos
Los pigtails de fibra óptica también se utilizan en centros de datos para conectar transceptores ópticos y paneles de conexión. Esto permite que los centros de datos manejen grandes cantidades de tráfico de datos de manera eficiente y con una pérdida mínima de señal, lo que garantiza una transferencia de datos confiable y de alta-velocidad.
Pruebas y mantenimiento
Los pigtails de fibra óptica también se utilizan en pruebas y mantenimiento de sistemas de fibra óptica. Proporcionan una manera conveniente de probar señales ópticas sin interrumpir el cable de fibra óptica principal, lo que facilita la identificación y resolución de problemas.
Los pigtails de fibra óptica requieren una instalación y terminación adecuadas para garantizar un rendimiento óptimo. Exploremos el proceso-a-paso tanto para la instalación como para la terminación, junto con algunos consejos de mantenimiento.
Proceso de instalación
Comience por preparar el cable de fibra óptica, asegurándose de que esté limpio y libre de daños o torceduras. Pele la cubierta exterior del cable con un pelador de fibras, dejando al descubierto los hilos de fibra. Limpia las fibras expuestas usando toallitas sin pelusa-y alcohol isopropílico para eliminar la suciedad o los contaminantes. Prepare la coleta quitando su capa protectora, dejando un pequeño trozo de fibra desnuda. Alinee los extremos pelados del cable y el pigtail, asegurándose de que estén correctamente alineados para empalmes por fusión o conectores mecánicos. Utilice empalmes por fusión o conectores mecánicos para unir las fibras de forma segura. Proteja el empalme o el punto de conexión con tubos termorretráctiles o fundas de conector. Pruebe el pigtail instalado utilizando un medidor de potencia óptica para verificar la intensidad de la señal. Las aplicaciones e industrias comunes que utilizan cables flexibles de fibra óptica incluyen telecomunicaciones, centros de datos, instalaciones médicas y automatización industrial. Son esenciales para conectar varios dispositivos, como conmutadores, enrutadores, transceptores y paneles de conexión.
Proceso de terminación
Comience preparando el cable de fibra óptica de manera similar a la mencionada en el proceso de instalación. Pele la cubierta exterior del cable para exponer las fibras. Limpia ambos extremos del cable usando toallitas sin pelusa-y alcohol isopropílico para eliminar cualquier contaminante. Prepare el conector quitando su tapa protectora y limpiándolo también. Inserte cada fibra en su ranura correspondiente en el casquillo del conector. Conecte de forma segura el cuerpo del conector para aliviar la tensión de las fibras terminadas. Inspeccione y limpie cualquier exceso de adhesivo o residuos alrededor del área del conector. Pruebe cada cable flexible terminado utilizando un medidor de potencia óptica para garantizar una transmisión de señal adecuada. Para mantener un rendimiento óptimo de los pigtails de fibra óptica, es necesaria una inspección y limpieza periódicas. Evite doblarlos o torcerlos excesivamente, ya que esto puede causar pérdida o rotura de la señal. Además, manténgalos protegidos del polvo y la humedad.
Factores a considerar antes de elegir un cable flexible de fibra óptica
Tipo de fibra
Lo primero que hay que tener en cuenta a la hora de elegir un cable de fibra óptica es el tipo de fibra. Hay dos tipos principales de fibra: monomodo-y multimodo. La fibra monomodo-está diseñada para transmisiones de larga-distancia, mientras que la fibra multimodo es más adecuada para distancias más cortas. Si transmites datos a largas distancias, querrás utilizar fibra monomodo-. Si transmite datos a distancias más cortas, la fibra multimodo será suficiente.
Tamaño del núcleo
El tamaño del núcleo de un cable de fibra óptica se refiere al diámetro del núcleo de vidrio o plástico que transporta la señal luminosa. El tamaño del núcleo afecta tanto al ancho de banda como a las capacidades de distancia del cable. En términos generales, los tamaños de núcleo más grandes son mejores para distancias más cortas y anchos de banda más bajos, mientras que los tamaños de núcleo más pequeños son mejores para distancias más largas y anchos de banda más altos.
Material de la chaqueta
El material de la cubierta de un cable de fibra óptica es importante, ya que protege la fibra de daños y factores ambientales. Hay varios materiales de cubierta diferentes para elegir, incluidos PVC, LSZH y Plenum. El PVC es el material de cubierta más común y es adecuado para la mayoría de las aplicaciones. Las chaquetas LSZH (Low Smoke Zero Halogen) se utilizan en entornos donde el humo y los vapores tóxicos pueden ser un peligro, como en aviones o submarinos. Las chaquetas plenum se utilizan en espacios de tratamiento de aire, como en edificios de oficinas.
Tipo de conector
El tipo de conector es otro factor importante a considerar al elegir un cable de fibra óptica. Hay varios tipos de conectores diferentes disponibles, incluidos SC, FC, ST y LC. El tipo de conector que elijas dependerá del equipo al que te conectes y de la distancia entre ellos.
Entorno de instalación
Por último, deberá considerar el entorno de instalación al elegir el cable de fibra óptica. Diferentes entornos requieren diferentes tipos de cable. Por ejemplo, si está instalando cable en un ambiente exterior hostil, querrá elegir un cable que esté diseñado para uso en exteriores y que pueda soportar la exposición a los elementos. Si está instalando cable en un centro de datos, querrá elegir un cable que sea fácil de instalar y administrar.
Uso de puntas para pigtail de fibra óptica
Mantenga los conectores de cables limpios y secos
Antes de utilizar cables de fibra óptica, limpie los conectores del cable y de los cables o puertos a los que está conectado el cable. Los conectores pueden contaminarse fácilmente con polvo, aceites de las manos, residuos de películas condensadas de vapores de aire y recubrimientos que quedan después de que el agua y los solventes se evaporan. La humedad también puede corroer las terminaciones de los cables, así que almacene los cables en áreas secas.
Deje las tapas antipolvo puestas hasta que esté listo para conectarse
Las tapas antipolvo mantienen los contaminantes y la humedad alejados del conector y lo protegen de daños. Después de quitar la tapa antipolvo, inspeccione y limpie el casquillo antes de conectarlo a otro cable o dispositivo. Utilice únicamente productos de limpieza destinados a conectores de fibra óptica.
Tómalo con calma
Los cables de fibra son extremadamente duraderos y constan de revestimientos, revestimientos y chaquetas que protegen los delicados hilos de vidrio y brindan resistencia. Aún así, si se manejan mal, las hebras de vidrio pueden fracturarse, lo que afecta la transmisión de la señal.
Prueba de puntos de falla
Exceder el radio de curvatura o las clasificaciones de resistencia al aplastamiento del cable puede afectar el rendimiento, por lo tanto, utilice un localizador visual de fallas (VFL) para encontrar los puntos de falla o un medidor de potencia para determinar si hay pérdida de señal.
Evite cables enredados
Enrolle los cables de fibra óptica y asegure los conectores con sujetadores tipo gancho y bucle. Dado que los cables comprimidos podrían causar pérdida de señal, evite el uso de bridas de plástico. Cuando las bridas sean la única solución, ajústelas sin apretar.
Guía definitiva de preguntas frecuentes sobre el pigtail de fibra óptica
P: ¿Para qué se utilizan los pigtails de fibra?
P: ¿Cuál es la diferencia entre un cable flexible y un cable de conexión?
P: ¿Qué es el Pigtail de Fibra Óptica?
P: ¿Cómo probar los conectores?
P: ¿Qué tamaño es una coleta de fibra?
P: ¿Cuáles son los tipos de coletas de fibra?
P: ¿Dónde se utilizan los pigtails de fibra?
P: ¿Cuál es la diferencia entre un cable de fibra y un latiguillo?
P: ¿Qué tipos de pigtails de fibra óptica están disponibles?
P: ¿Cuál es la longitud de onda de un cable flexible de fibra óptica?
P: ¿Cuál es la distancia máxima a la que un cable flexible de fibra óptica puede transmitir señales?
P: ¿Cómo funciona un pigtail de fibra?
P: ¿Cuál es el conector flexible más común y utilizado?
P: ¿Dónde utilizamos las uniones de coleta?
P: ¿Cómo se empalman las coletas?
P: ¿Qué es un pigtail monomodo?
P: ¿Cómo reemplazar un conector pigtail?
P: ¿Cuáles son las ventajas de los pigtails de fibra óptica pre-preterminados?
P: ¿Cuál es la tensión máxima de tracción para los pigtails de fibra óptica?
P: ¿Los pigtails de fibra óptica son adecuados para aplicaciones en exteriores?
Como uno de los principales fabricantes y proveedores de cables flexibles de fibra óptica en China, le damos una calurosa bienvenida para que compre cables flexibles de fibra óptica en existencia aquí desde nuestra fábrica. Todos los productos personalizados son de alta calidad y bajo precio. Para obtener una lista de precios y una muestra gratis, contáctenos ahora.
