Conector de fibra óptica

Conectores Lucent (LC)

Los conectores LC tienen algunos de los casquillos más pequeños, que miden 1 1/4 mm, que es aproximadamente la mitad del tamaño de un conector ST. Su pequeño tamaño los coloca en la categoría de terminaciones de factor de forma pequeño. Estos conectores funcionan bien para transceptores multimodo y cables monomodo-.

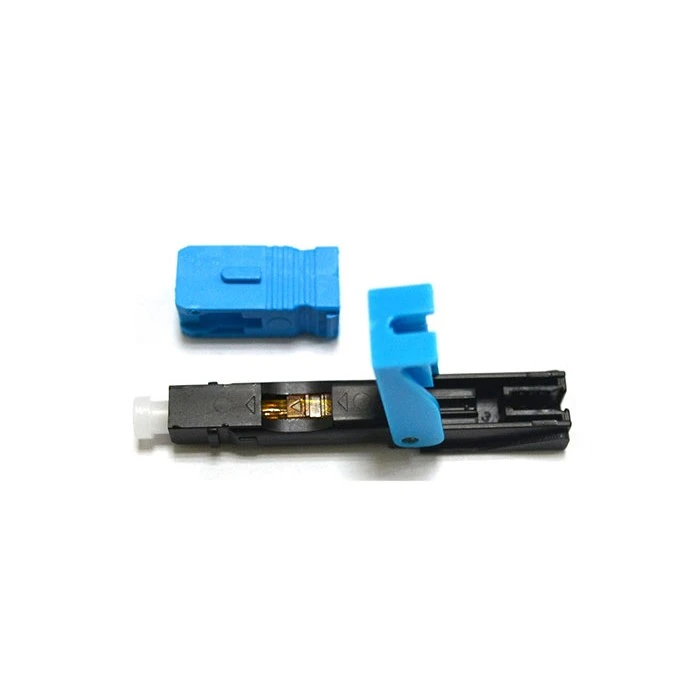

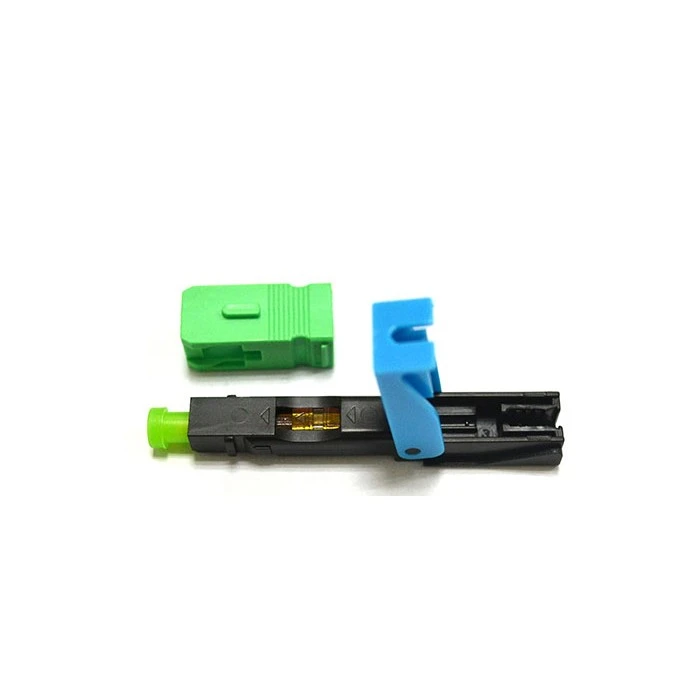

Conectores estándar (SC)

Los conectores SC tienen un casquillo de 2 1/2 mm que encaja perfectamente en su lugar. Utilizando un movimiento de empujar y tirar se asegura el conector. Este tipo de terminaciones tienen altos niveles de rendimiento, lo que, junto con la caída de precio desde su introducción, ha contribuido a su gran popularidad en múltiples aplicaciones. De hecho, muchas aplicaciones que antes utilizaban conectores ST ahora utilizan conectores SC, ya que SC se inventó para reemplazar a ST tanto en telecomunicaciones como en comunicaciones de datos.

Conectores ST

Los conectores ST se encuentran entre los tipos de conectores de cable de fibra más antiguos. Hasta 2005, esta marca de conector patentada por AT&T se clasificaba como una de las terminaciones de fibra más populares. Si bien las soluciones que resuelven algunos problemas presentes en los conectores ST han reemplazado a estos conectores, siguen siendo populares. Hoy en día, su costo es bajo debido a su antigüedad, lo que los convierte en una opción para proyectos que tengan en cuenta el presupuesto-. El diseño de los conectores ST es un casquillo de 2 1/2 mm que tiene una conexión estilo bayoneta-entre las fibras a través de un adaptador. Estos casquillos utilizan un diseño de carga de resorte-que puede dificultar la instalación a menos que las piezas tengan un asiento preciso, aunque una ranura con llave ayuda a alinear los casquillos para la conexión.

Conectores de núcleo de férula (FC)

Los conectores FC se encuentran entre los más populares para su uso con conexiones monomodo-antes de la introducción de los conectores LC y SC. Estos utilizan un casquillo de tipo rosca-con llave. Sin embargo, el proceso de atornillar el casquillo requiere más tiempo y esfuerzo en comparación con los conectores SC a presión. El diseño atornillado evita que la conexión se interrumpa, incluso cuando alguien tira del cable o el sistema tiene aplicaciones en áreas con mucho movimiento. El vídeo sobre fibra es un uso para este tipo de conectores debido al flujo constante de datos a través del cable y la seguridad del conector. Al igual que los conectores ST y SC, las terminaciones FC utilizan un casquillo de 2 1/2 mm. Con un adaptador híbrido, cualquiera puede crear un puente entre estos tipos de conectores.

Conectores ópticos de múltiples posiciones (MPO)

MTP es la marca comercial de conectores MPO. Los conectores MTP y MPO son iguales, excepto que la marca MTP tiene un uso específico para aplicaciones de alto-rendimiento, mientras que MPO funciona en situaciones más mecánicas. Estos dos conectores suelen conectar cables planos con múltiples fibras. Estos conectores tienen de dos a seis filas de 12 o 16 fibras. Los conectores MPO con 12 fibras por fila pueden tener de dos a seis filas, siendo dos el número más común. Los conectores que tienen 16 fibras por fila no tienen más de dos filas. Las conexiones entre casquillos utilizan pasadores y orificios para unir los extremos de la fibra con otro cable o un dispositivo electrónico. En la mayoría de los casos, este tipo de conector tiene aplicaciones en enlaces de alta-velocidad que utilizan multimodo o para agrupaciones de cables pre-preterminadas.

MT-Conectores RJ

Hoy en día, los conectores MT-RJ han desaparecido del uso. Sin embargo, es posible que algunos sistemas aún requieran estos conectores para reparaciones. MT-RJ solo funciona para cables multimodo con fibras dúplex. Ambas fibras entran en el casquillo que se conecta a su mitad acoplada con pasadores y orificios, similar a las terminaciones MPO. También existen algunas variaciones de enchufe-y-jack en este tipo de conector.

Limpia tus conectores
Uno de los pasos más importantes para el mantenimiento de sus cables y conectores de fibra es limpiarlos con regularidad y en profundidad. La suciedad, el polvo, el aceite y otros contaminantes pueden afectar la calidad y el rendimiento de sus señales ópticas, causar atenuación, reflexión e interferencia, e incluso dañar el núcleo de la fibra o el extremo del conector. Para limpiar los conectores, debes utilizar un paño sin pelusa-, un casete de limpieza o un bote de aire comprimido, según el tipo y tamaño del conector. También debe inspeccionar sus conectores antes y después de limpiarlos con un microscopio o una sonda de video para asegurarse de que estén libres de residuos y rayones.
Guarde sus cables correctamente
Otro factor clave para el mantenimiento de sus cables y conectores de fibra es almacenarlos adecuadamente cuando no estén en uso o en tránsito. Debes evitar exponer tus cables a temperaturas extremas, humedad, luz solar, productos químicos o estrés mecánico, ya que pueden degradar el material de la fibra, provocar grietas o romper el cable. También debes enrollar los cables con cuidado y sin apretar, siguiendo el radio de curvatura recomendado y evitando torceduras, torceduras o nudos. Debes etiquetar tus cables claramente y usar tapas, bolsas o estuches protectores para evitar el polvo y daños a los conectores.
Pruebe sus cables con regularidad
Para asegurarse de que sus cables y conectores de fibra funcionen bien y brinden el rendimiento esperado, debe probarlos periódicamente con las herramientas y métodos adecuados. Debes medir la potencia óptica, la atenuación y la pérdida de tus cables con un medidor de potencia, una fuente de luz o un reflectómetro óptico-en el dominio del tiempo (OTDR). También debe verificar la calidad e integridad de sus señales ópticas con un analizador de espectro óptico (OSA) o un analizador de modulación óptica (OMA). Debe comparar los resultados de sus pruebas con las especificaciones y estándares de su sistema e identificar cualquier problema o anomalía.
Repare o reemplace sus cables si es necesario
A veces, a pesar de sus mejores esfuerzos, sus cables y conectores de fibra pueden sufrir daños, desgaste o fallas que no pueden solucionarse mediante limpieza o pruebas. En ese caso, debes reparar o reemplazar los cables lo antes posible para evitar más problemas o tiempo de inactividad. Debes utilizar una empalmadora por fusión o un empalme mecánico para unir fibras rotas o cortadas, siguiendo las instrucciones y precauciones de seguridad del fabricante. También debes utilizar conectores, adaptadores y cables de conexión compatibles y de alta-calidad para conectar o reemplazar tus cables, y evitar mezclar diferentes tipos o grados de fibra.
Capacite a su personal y siga las mejores prácticas
Finalmente, una de las formas más efectivas de mantener sus cables y conectores de fibra es capacitar a su personal y seguir las mejores prácticas para manejar, instalar y operar su sistema de fibra. Debe educar a su personal sobre los conceptos básicos de la fibra óptica, los tipos y características de los cables y conectores de fibra, los peligros y riesgos potenciales de trabajar con fibra y los procedimientos y técnicas adecuados para limpiar, almacenar, probar, reparar y reemplazar componentes de fibra. También debe seguir los estándares y pautas de la industria para la instalación, terminación y certificación de fibra, y documentar sus actividades y registros de mantenimiento.
