¡Hola! Como proveedor de divisores PLC de fibra óptica, a menudo me preguntan cómo medir la respuesta espectral de estos ingeniosos dispositivos. Entonces, pensé en compartir algunas ideas sobre este tema.

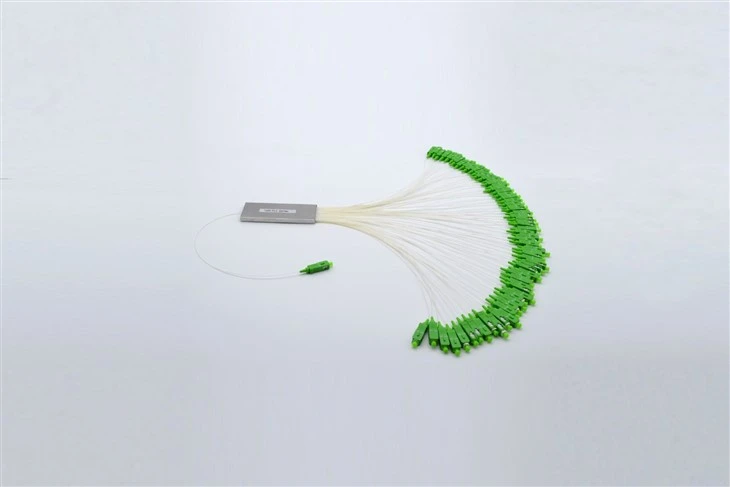

En primer lugar, comprendamos qué es un divisor PLC de fibra óptica. Es un componente clave en las redes de fibra óptica, que se utiliza para dividir una señal óptica en múltiples salidas. Ofrecemos una gama de estos divisores, como elDivisor de Fibra Plc 1x64, Tubo de Acero, Fibra Desnuda 250μm, Sc Apc, Monomodo, elDivisor de Fibra Plc 1x16, Tubo de Acero, Fibra Desnuda 250μm, Sc Upc, Monomodo, y elDivisor de fibra óptica Plc 1x4.
¿Por qué medir la respuesta espectral?
Medir la respuesta espectral de un divisor PLC de fibra óptica es crucial. Nos ayuda a comprender cómo funciona el divisor en diferentes longitudes de onda. Esto es importante porque en aplicaciones del mundo real, las señales de fibra óptica pueden funcionar en varias longitudes de onda. Al conocer la respuesta espectral, podemos asegurarnos de que el divisor funcionará bien en diferentes configuraciones de red.
Equipo necesario
Para medir la respuesta espectral, necesitará algunos equipos clave:
- Fuente de luz: Lo ideal es una fuente láser sintonizable. Le permite variar la longitud de onda de la luz que se envía al divisor. De esta manera, puedes probar el rendimiento del divisor en diferentes longitudes de onda.
- Medidor de potencia: Este dispositivo mide la potencia de la luz que sale de cada puerto de salida del divisor. Necesitará un medidor de potencia con alta precisión para obtener resultados confiables.
- Cables de fibra óptica: Los cables de fibra óptica de buena calidad son esenciales para conectar la fuente de luz, el divisor y el medidor de potencia. Asegúrese de que los cables estén correctamente terminados para evitar pérdidas de señal.
El proceso de medición
- Configuración: Primero, conecte la fuente láser sintonizable al puerto de entrada del divisor PLC de fibra óptica mediante un cable de fibra óptica. Luego, conecte cada puerto de salida del divisor a un medidor de potencia utilizando cables de fibra óptica separados.
- Comprobaciones iniciales: Antes de comenzar la medición, asegúrese de que todas las conexiones estén seguras. Verifique el medidor de potencia para asegurarse de que esté calibrado correctamente. También puedes realizar una prueba rápida con una sola longitud de onda para asegurarte de que todo funciona como se espera.
- Barrido de longitud de onda: Inicie la fuente láser sintonizable y configúrela en la longitud de onda inicial de su rango de medición. Por ejemplo, podrías empezar en 1260 nm. Mida la potencia en cada puerto de salida utilizando los medidores de potencia. Luego, incremente la longitud de onda en un pequeño paso, digamos 1 nm, y repita la medición de potencia en cada puerto de salida. Continúe haciendo esto hasta llegar al final de su rango de medición, que podría ser 1625 nm.
- Grabación de datos: A medida que mide la potencia en cada longitud de onda y puerto de salida, registre los datos. Puede utilizar una hoja de cálculo o un software de registro de datos para realizar un seguimiento de los valores. Estos datos se utilizarán para trazar la curva de respuesta espectral.
- Cálculos: Una vez que tenga todos los datos, puede calcular la pérdida de inserción y la uniformidad para cada longitud de onda. La pérdida de inserción es la diferencia entre la potencia de entrada y la potencia de salida en una longitud de onda particular. La uniformidad es la diferencia entre las potencias de salida máxima y mínima en una longitud de onda determinada.
Trazar la curva de respuesta espectral
Después de recopilar todos los datos, es hora de trazar la curva de respuesta espectral. Puede utilizar software como Excel o software de medición óptica especializado. En el eje x, trace la longitud de onda y en el eje y, trace la pérdida de inserción o potencia de salida. Esta curva le brindará una representación visual de cómo funciona el divisor en diferentes longitudes de onda.
Analizando los resultados
- Pérdida de inserción: Observe los valores de pérdida de inserción en diferentes longitudes de onda. Un buen divisor PLC de fibra óptica debe tener una baja pérdida de inserción en todo el rango de longitud de onda operativa. Una pérdida de inserción alta puede indicar problemas con el divisor, como mala calidad de fabricación o daños.
- Uniformidad: Compruebe los valores de uniformidad. Es deseable una potencia de salida uniforme en todos los puertos de salida. Si hay una gran diferencia en la potencia de salida entre los puertos, podría provocar un desequilibrio de la señal en la red.
- Picos y caídas: Busque picos o caídas en la curva de respuesta espectral. Los picos podrían indicar efectos de resonancia, mientras que las caídas podrían deberse a absorción o interferencia. Estas irregularidades pueden afectar el rendimiento del divisor y deben investigarse más a fondo.
Consejos para una medición precisa
- Condiciones ambientales: Mantenga estable el entorno de medición. La temperatura y la humedad pueden afectar el rendimiento del divisor y del equipo de medición. Intente realizar la medición en un ambiente controlado.
- Gestión de cables: Asegúrese de que los cables de fibra óptica no estén demasiado doblados o retorcidos. Doblar los cables puede provocar pérdidas de señal y afectar los resultados de la medición.
- Calibración: Calibre periódicamente la fuente láser sintonizable y los medidores de potencia para garantizar mediciones precisas.
Seguro de calidad
Como proveedor, realizamos estas mediciones de respuesta espectral en todos nuestros divisores PLC de fibra óptica antes de enviarlos a nuestros clientes. Esto garantiza que los divisores cumplan con los estándares de calidad requeridos. También mantenemos registros detallados de los resultados de las mediciones para cada divisor, que podemos proporcionar a nuestros clientes si lo solicitan.
Conclusión
Medir la respuesta espectral de un divisor PLC de fibra óptica es un paso crucial para garantizar su rendimiento en redes de fibra óptica. Si sigue los pasos descritos anteriormente, podrá medir con precisión el rendimiento del divisor en diferentes longitudes de onda. Ya sea que sea instalador de redes, ingeniero o simplemente esté interesado en la fibra óptica, comprender cómo medir la respuesta espectral lo ayudará a tomar decisiones informadas al elegir un divisor.
Si está buscando divisores PLC de fibra óptica de alta calidad y desea obtener más información sobre nuestros productos, no dude en comunicarse con nosotros para una consulta de compra. Estamos aquí para ayudarle a encontrar el divisor adecuado para sus necesidades.
