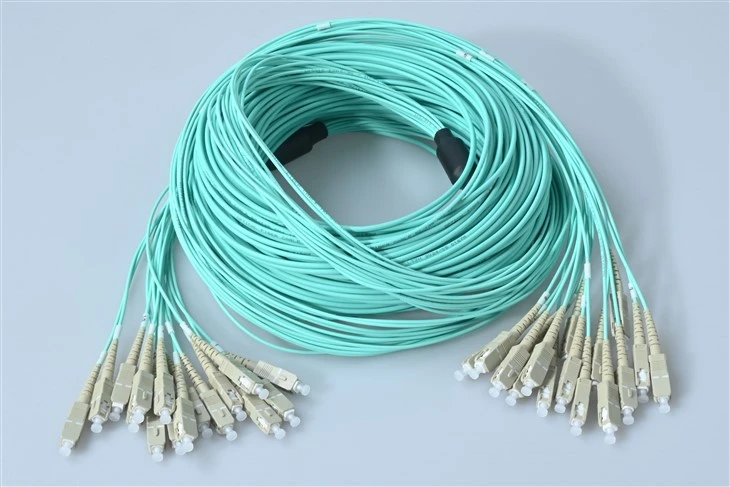

Cable de conexión de 16 núcleos SC multimodo OM3

R: ¡Gran pregunta! Este es el trato: cuando utiliza 16 fibras, tiene dos opciones: agrupar 8 cables dúplex o usar un solo conjunto de 16-núcleos. El enfoque multi-fibra gana sin lugar a dudas por varias razones. En primer lugar, la gestión de cables se vuelve mucho más sencilla: un cable para enrutar frente a ocho cables separados que se enredan en el camino. En segundo lugar, está ahorrando una gran cantidad de espacio en rack en entornos de alta-densidad. En tercer lugar, el tiempo de instalación disminuye drásticamente: hemos visto a los técnicos reducir el tiempo de aplicación de parches entre un 60 % y un 70 % en comparación con la ejecución de dúplex individuales. ¿La única compensación? Si una fibra tiene un problema, estás solucionando el problema dentro de un paquete. Pero con nuestra pérdida de inserción menor o igual a 0,3 dB en los 16 núcleos, las fallas son extremadamente raras.

R: ¡Esta es probablemente la pregunta más común que recibimos! Respuesta corta: para enlaces 10G de menos de 300 metros, OM3 es perfecto y, sinceramente, cubre aproximadamente el 95 % de las ejecuciones del centro de datos. Aquí está la parte técnica: OM3 tiene un ancho de banda modal efectivo de 2000 MHz·km a 850 nm, mientras que OM4 lo aumenta hasta 4700 MHz·km. ¿Qué significa eso en la práctica? OM3 admite 10G hasta 300 m, 40G hasta 100 m y 100G hasta 100 m. OM4 amplía esas distancias: 10G a 400 m, 40G a 150 m, 100G a 150 m. Entonces, a menos que esté ejecutando enlaces más largos o esté planificando actualizaciones de 40G/100G en un futuro cercano, OM3 le ofrece un rendimiento excelente a un mejor precio. Ambos utilizan el mismo núcleo de 50/125 μm y cubierta aqua, por lo que son totalmente compatibles con su infraestructura OM3 existente.

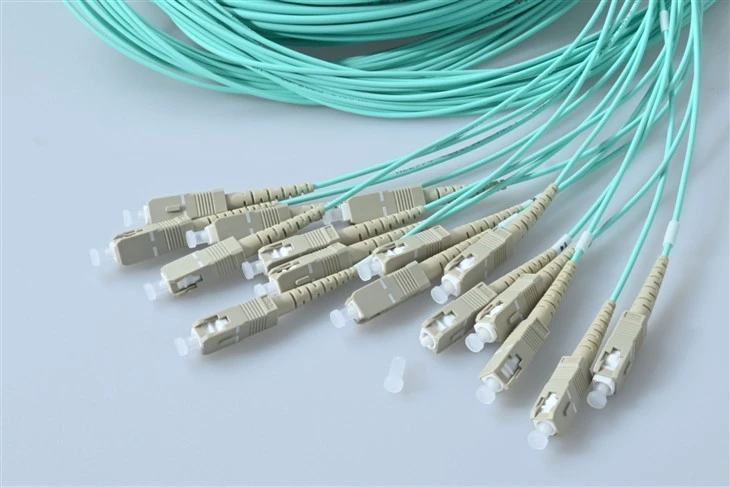

R: Absolutamente, ¡esa es la belleza del conector SC! Cada una de las 16 fibras termina con un conector SC estándar, por lo que se conectarán directamente a cualquier panel adaptador SC, ODF o puerto de equipo que ya tenga. El mecanismo de cierre push-push del SC es idéntico ya sea que provenga de un solo cable dúplex o de nuestro conjunto de 16-núcleos. Una cosa a tener en cuenta: querrá asegurarse de que el diseño de su panel de conexión o adaptador pueda acomodar 16 puertos SC en la disposición que necesita. Normalmente vemos que los clientes los utilizan con paneles adaptadores SC de alta densidad que contienen 12 o 24 puertos. Si necesita ayuda para planificar la configuración de su panel, comuníquese con nosotros: hemos realizado cientos de estas implementaciones y podemos compartir cuál funciona mejor.

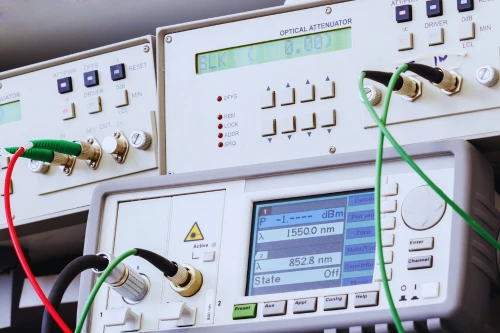

R: Nuestros latiguillos SC OM3 de 16-núcleos se prueban para ofrecer una pérdida de inserción inferior o igual a 0,3 dB por conector; ese es el estándar de la industria para conjuntos de primera calidad-. Con dos conectores por enlace (uno en cada extremo), la pérdida total del conector es inferior o igual a 0,6 dB. Para calcular el presupuesto del enlace, esto es lo que debe tener en cuenta: pérdida del conector (0,6 dB), atenuación de la fibra (3,5 dB/km a 850 nm para OM3) y cualquier punto de empalme, si corresponde. Para un enlace 10G típico de 100 m, se utilizan quizás 0,35 dB para la fibra misma más 0,6 dB para los conectores, muy dentro del presupuesto de 2,6 dB que permite 10GBASE-SR. Probamos al 100% cada fibra antes del envío e incluimos el informe de prueba, para que sepa exactamente lo que está obteniendo. Sin sorpresas.

R: Bien pensado: la identificación de la fibra es fundamental cuando se trata de cables multi-fibra. Seguimos el estándar de codificación de colores TIA-598, que utiliza una secuencia específica de 12 colores (azul, naranja, verde, marrón, pizarra, blanco, rojo, negro, amarillo, violeta, rosa, aguamarina) más rayas para las fibras 13-24. En un cable de 16 núcleos, las fibras 1 a 12 son colores sólidos y las fibras 13 a 16 usan los primeros cuatro colores con una raya o trazador. Cada fibra también está numerada en las patas de ruptura. Consejo profesional: cuando esté documentando su instalación, tome una foto de ambos extremos con la secuencia de colores visible; le ahorrará horas de resolución de problemas en el futuro. Si necesita una combinación de colores personalizada o un etiquetado específico para su organización, también podemos adaptarnos a eso.

R: Los conectores SC ocupan un espacio relativamente mayor en comparación con los LC, pero la fibra en sí es bastante flexible. Para nuestros cables multi-fibra OM3, el radio de curvatura mínimo bajo carga es 10 veces el diámetro exterior del cable y sin carga es aproximadamente 5 veces. Para un cable de distribución típico de 16-núcleos, eso equivale aproximadamente a 50-60 mm (aproximadamente 2 pulgadas) cuando está instalado. Las patas de ruptura individuales en los extremos SC se pueden doblar más, hasta un radio de aproximadamente 30 mm. Sin embargo, esta es la cuestión: siempre deje algo de holgura en los puntos de transición en lugar de forzar curvas cerradas. Las curvaturas cerradas aumentan la atenuación y pueden causar pérdidas por macro-flexión con el tiempo. Para aplicaciones con espacio realmente limitado, considere nuestra opción de fibra resistente a las dobleces: admite curvaturas de 7,5 mm de radio sin un aumento significativo de las pérdidas.
