PC con varios modos de funcionamiento unimodal GR-326-CORE de APC del conector de la fibra óptica MPO obediente
video
PC con varios modos de funcionamiento unimodal GR-326-CORE de APC del conector de la fibra óptica MPO obediente

PC con varios modos de funcionamiento unimodal GR-326-CORE de APC del conector de la fibra óptica MPO obediente

Conector MPO de fibra óptica
●Baja pérdida de inserción y pérdida de reflexión posterior.
●Buena capacidad de cambio
●Buena durabilidad
●Estabilidad a altas temperaturas
Send Inquiry

Product Introduction

Introducción del producto



El conector MPO de fibra óptica es la primera generación de conectores de fibra óptica de múltiples núcleos con sujeción por clip. El conector MPO de fibra óptica ha sido el estándar para los arquitectos de redes que requieren densidad y se esfuerzan por lograr tiempos de instalación más cortos, así como una infraestructura de cableado simplificada para susCentros de datos 40G/100G. Los conectores MPO multi-modo pueden empaquetar 12, 24 o 72 fibras en un casquillo; esta mayor densidad ha reforzado su atractivo, especialmente en el mercado de centros de datos con espacio-restringido.

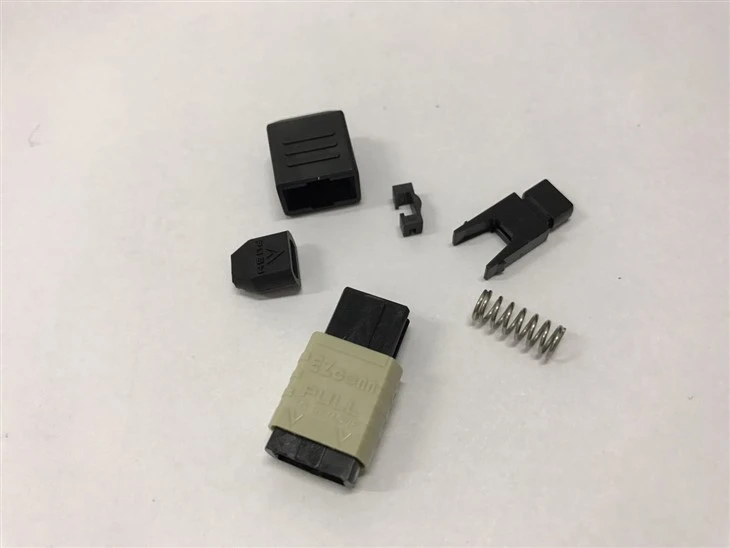

Piezas del conector: tapa antipolvo, carcasa exterior, conjunto de férula (A/B), resorte, tope, anillo de remachado, funda negra

Colores opcionales: azul, verde, beige, aguamarina, violeta, verde limón (el color se puede personalizar)



Especificaciones del producto



Parametro

SM

MM

APC

ordenador personal

Ipérdida de inserción

0,35 dB máx. (tipo 00,15 dB)

0,35 dB máx. (tipo 00,15 dB)

Rpérdida de retorno

Mayor o igual a 60dB



Olongitud de onda operativa

1310 nm, 1550 nm

850 nm, 1300 nm

Ferrar concentricidad

Menor o igual a 1 µm

Menor o igual a 4 µm



Características



Baja pérdida de inserción y pérdida de retrorreflexión.

Buena capacidad de cambio

Buena durabilidad

Estabilidad a altas temperaturas

Estándar: Telcordia GR-326-CORE



Dónde se implementan los conectores MPO Multi-Fibra



Óptica paralela 40G/100G en centros de datos

Las arquitecturas modernas de columna-y-hoja se basan en la transmisión óptica paralela para alcanzar velocidades de 40 Gigabit y 100 Gigabit.Un conector push-multi{0}}fibra MPO para óptica paralelareemplaza hasta seis puentes dúplex individuales con una única interfaz, lo que reduce el tiempo de conexión cruzada-y la congestión de cables entre la parte superior-de-conmutadores de rack y las capas de agregación.

Sistemas de cableado estructurado de alta-densidad

Los módulos de casete pre-con terminación convierten interfaces MPO de múltiples-fibras en puertos dúplex LC o SC individuales.Un conector MPO de 12 núcleos para la integración del módulo de caseteSe acopla directamente con la cinta interna del panel, lo que permite una implementación-sin herramientas y reduce-la mano de obra de empalme de fusión en el sitio.

Cassette MTP/MPO y conexiones-cruzadas de paneles-conexiones

Los módulos de casete pre-con terminación convierten interfaces MPO de múltiples-fibras en puertos dúplex LC o SC individuales. Un conector MPO de 12-núcleos para la integración del módulo de casete se acopla directamente con la cinta interna del panel, lo que permite una implementación sin herramientas-y reduce la mano de obra de empalme por fusión en el sitio.

Enlaces troncales del campus empresarial

Las redes de universidades, hospitales y campus corporativos a menudo cuentan con largos troncos entre-edificios que transportan docenas de hilos de fibra. La implementación de un conector troncal MPO clasificado para Telcordia GR-326-CORE consolida esos hilos en un único punto de acoplamiento en cada entrada del edificio, lo que reduce el número de conectores y la carga de trabajo de inspección asociada.

Transmisión, medios y escenario-Ejecuciones de fibra de producción

Los-camiones de transmisión externos y las plantas de producción de eventos-en vivo exigen una rápida instalación y desmontaje de enlaces de fibra multi-canal. Un conector MPO-instalable en campo con mecanismo de sujeción-de clip permite a los técnicos acoplar 12 o 24 fibras simultáneamente, lo que admite transmisiones HD/4K de múltiples-cámaras sin necesidad de parches individuales por-fibra.

Preguntas frecuentes



P1: ¿Cuántos núcleos de fibra admite este conector MPO en un solo casquillo?

R: Este conector está disponible en configuraciones de 12-núcleos, 24-núcleos y 72 núcleos. Cada variante alberga todas las fibras dentro de una férula MT moldeada con precisión, lo que permite que un conector óptico MPO de múltiples núcleos reemplace múltiples interfaces simplex o dúplex en un solo ciclo de acoplamiento.

P2: ¿Este conector MPO es compatible con fibra monomodo y multimodo?

R: Sí. La versión monomodo se ofrece en los tipos de pulido APC y PC y funciona a 1310 nm y 1550 nm, mientras que la versión multimodo funciona a 850 nm y 1300 nm. La concentricidad de la férula se mantiene en Menor o igual a 1 µm para monomodo y Menor o igual a 4 µm para multimodo, lo que garantiza una alineación consistente en cualquier categoría de fibra.

P3: ¿Qué pérdida de inserción y pérdida de retorno puedo esperar?

R: La pérdida de inserción máxima es de 0,35 dB por par acoplado, con un valor típico de alrededor de 0,15 dB. La pérdida de retorno en unidades monomodo pulidas APC-alcanza mayor o igual a 60 dB. Estas cifras hacen que el conector sea adecuado como interfaz MPO de baja-pérdida para enlaces ópticos paralelos de 40G y 100G donde los márgenes ajustados-de presupuesto de enlace son importantes.

P4: ¿Qué estándar cumple este conector?

R: La producción y las pruebas siguen la especificación Telcordia GR-326-CORE, el estándar de confiabilidad reconocido en la industria para conectores de fibra óptica monomodo y multimodo. El cumplimiento cubre la resistencia ambiental, la durabilidad mecánica y el rendimiento óptico bajo ciclos térmicos.

P5: ¿Se puede utilizar este conector en implementaciones de transceptores 40G QSFP+ y 100G QSFP28?

R: Está diseñado específicamente para esas aplicaciones.Un conector MPO de 12 fibras para módulos transceptores QSFP Se acopla con el receptáculo multi-fibra dentro de la óptica estándar QSFP+ SR4 y QSFP28 SR4, proporcionando los carriles paralelos necesarios para 40 Gigabit y 100 Gigabit Ethernet.

P6: ¿Qué colores de carcasa están disponibles para la identificación de polaridad y tipo de fibra-?

R: Las opciones de color estándar incluyen azul, verde, beige, aguamarina, violeta y verde limón. También se pueden producir colores de carcasa personalizados a pedido para alinearlos con el esquema de codificación de colores-de su sitio para el tipo de fibra o la gestión de polaridad.

P7: ¿Cuáles son los principales componentes de este conector MPO?

R: El conjunto consta de una tapa antipolvo, una carcasa exterior, un conjunto de férula (orientación de llave A/B), un resorte, un tope, un anillo de remachado y una funda. Cada componente está diseñado para ciclos de acoplamiento repetidos y al mismo tiempo mantiene la precisión de alineación requerida en un conjunto de conector de múltiples fibras-de alta-densidad.

P8: ¿Cómo funciona este conector en temperaturas extremas?

R: El producto está diseñado para funcionar con estabilidad a alta-temperatura-de acuerdo con los requisitos medioambientales GR-326-CORE. Esto hace que un conector MPO de temperatura estable para infraestructura de telecomunicaciones sea adecuado para oficinas centrales, gabinetes exteriores y salas de equipos donde las condiciones ambientales fluctúan.

P9: ¿Cuál es la cantidad mínima de pedido para OEM o adquisiciones al por mayor?

R: La cantidad mínima de pedido varía según el número de núcleos y el tipo de pulido. Comuníquese con nuestro equipo de ventas al sales@evoluxfiber.com para obtener una cotización sobre pedidos al por mayor de conectores de fibra MPO, incluidos los requisitos de marca personalizada, etiquetado privado y embalaje.

P10: ¿Cómo debo limpiar la cara del extremo-de la férula de MPO antes de acoplarla?

R: Utilice unherramienta de limpieza dedicada tipo carrete-o casete-MPO/MTP que cubre toda la superficie de la virola rectangular en una sola pasada. Los limpiadores simplex estándar diseñados para conectores LC o SC no pueden llegar a todas las caras de los extremos de las fibras simultáneamente y no deben usarse en casquillos de múltiples fibras.
