¿Qué es el conector de fibra óptica?
El conector de fibra óptica es un dispositivo que permite conexiones desmontables (móviles) entre fibras ópticas. Conecta con precisión las dos caras extremas de las fibras ópticas para maximizar el acoplamiento de la salida de energía óptica de la fibra transmisora a la fibra receptora, y minimizar el impacto en el sistema causado por su intervención en el enlace óptico. Este es el requisito básico del conector de fibra óptica. Hasta cierto punto, los conectores de fibra óptica afectan la confiabilidad y el rendimiento de los sistemas de transmisión óptica.

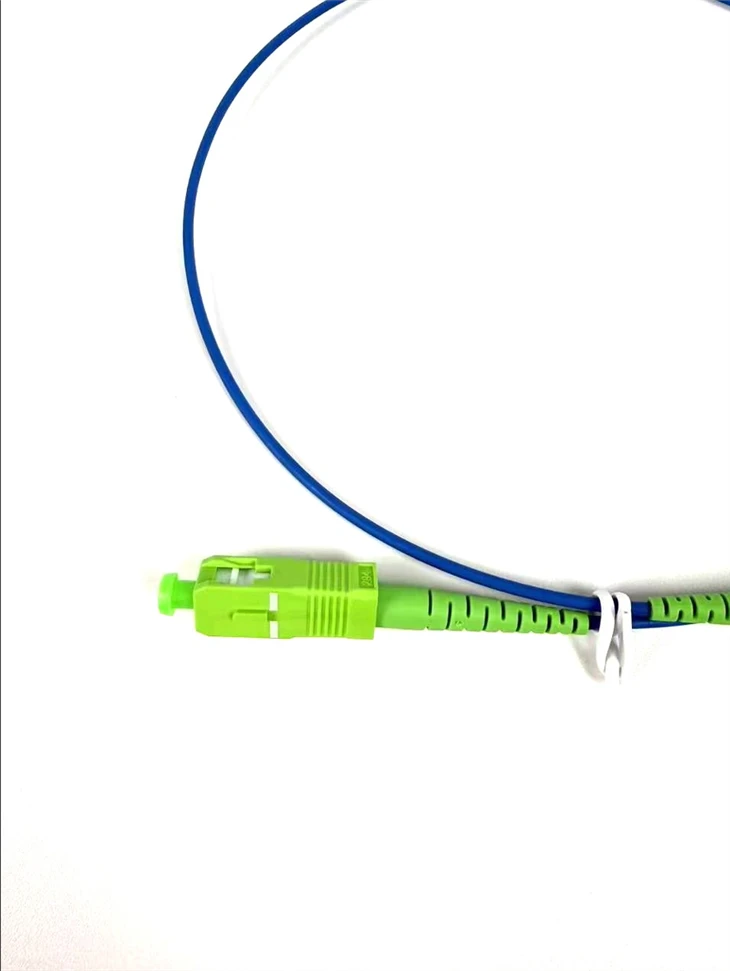

Conector de fibra óptica tipo SCes un conector de fibra óptica desarrollado por NTT Corporation en Japón. Su carcasa es rectangular y las dimensiones estructurales de los pasadores y manguitos de acoplamiento utilizados son exactamente las mismas que las del tipo FC. Las caras extremas de los pasadores a menudo se pulen usandoMétodos de molienda PC o APC; El método de fijación adopta un tipo de pestillo de pasador enchufable, que no requiere rotación. Este tipo de conector es económico, fácil de enchufar y desenchufar, con pequeñas fluctuaciones en la pérdida de inserción, alta resistencia a la compresión y alta densidad de instalación.
Las interfaces ST y SC son dos tipos de conectores de fibra óptica. Para las conexiones 10Base-F, los conectores suelen ser de tipo ST, mientras que para 100Base-FX, los conectores son en su mayoría de tipo SC. El núcleo del conector ST está expuesto, mientras que el núcleo del conector SC está dentro de la junta.
Características estructurales e indicadores de rendimiento de varios conectores activos de fibra óptica monomodo
| Características estructurales e indicadores de rendimiento de varios conectores activos de fibra óptica monomodo | ||||||
| Tipo | FC/PC | FC/APC | SC/PC | Carolina del Sur/APC | ST/PC | |
| Estructura y características | forma de la cara final | Superficie esférica convexa | pendiente de 8 grados | Superficie esférica convexa | pendiente de 8 grados | Superficie esférica convexa |
| método de conexión | hilo | hilo | Inserción y extracción axial. | Inserción y extracción axial. | quebrar | |
| forma del conector | redondo | redondo | rectángulo | rectángulo | redondo | |
| Indicadores de desempeño | pérdida media de inercia | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,3 | Menor o igual a 0,2 |
| pérdida máxima de inserción | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| repetibilidad | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | |
| intercambiabilidad | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | Menor o igual a ±0,1 | |
| pérdida de retorno | Mayor o igual a 40 | Mayor o igual a 60 | Mayor o igual a 40 | Mayor o igual a 60 | Mayor o igual a 40 | |
| tiempo de inserción y extracción | Mayor o igual a 1000 | Mayor o igual a 1000 | Mayor o igual a 1000 | Mayor o igual a 1000 | Mayor o igual a 1000 | |
| rango de temperatura para uso | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Aplicaciones
Cableado de panel de conexión de alta-densidad
La longitud ultracorta-de 0,5-metros minimiza la holgura del cable en entornos de alta densidad, lo que reduce la congestión dentro de los gabinetes de equipos y las áreas de conexión.
Conexiones de la caja de terminales FTTH
Ideal para conectar dispositivos ONT a rosetas de fibra y tomas de pared en instalaciones interiores FTTH con espacio-limitado.
Parches internos de corta-distancia ODF
Se utiliza habitualmente dentro de marcos de distribución óptica para conexiones organizadas y con poco desorden-entre módulos, divisores y adaptadores adyacentes.
Gabinetes compactos para telecomunicaciones
Adecuado para cajas de conexiones pequeñas, gabinetes-de montaje en pared y gabinetes compactos donde los cables más largos crearían un volumen innecesario.
Enlaces de bancos de pruebas y equipos de laboratorio
Proporciona una opción de puente corto y consistente para configuraciones de prueba óptica y conexiones de dispositivos de referencia.
Preguntas frecuentes

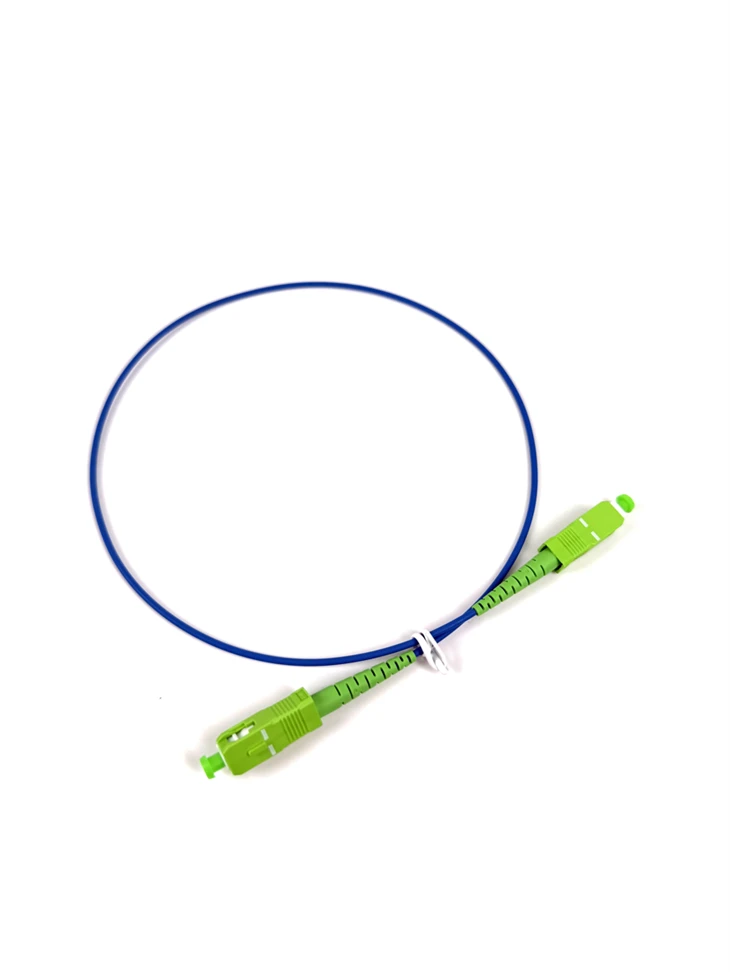

P: ¿Qué pérdida de retorno proporciona este cable de conexión SC/APC?
A: Pérdida de retorno mayor o igual a 60 dB, como se especifica en la tabla de rendimiento del producto.
P: ¿Cuál es la pérdida de inserción?
P: ¿Qué significa la cara final en ángulo de 8 grados?
R: Los conectores SC/APC tienen un pulido en ángulo de 8 grados que dirige la luz reflejada lejos del núcleo de la fibra, lo que reduce la reflexión posterior.
P: ¿Para cuántos ciclos de acoplamiento está clasificado el conector?
R: Mayor o igual a 1000 ciclos de inserción y extracción manteniendo un rendimiento óptico estable.
P: ¿Por qué elegir un cable de conexión ultracorto de 0,5-metros?
R: Los latiguillos ultra-cortos reducen el desorden de cables, simplifican la administración en áreas de alta-densidad y minimizan el exceso de cable en espacios compactos.
P: ¿Cuál es el rango de temperatura de funcionamiento?
R: -40 grados a +80 grados.
P: ¿Qué opciones de chaqueta y diámetro están disponibles?
R: Chaquetas: PVC, LSZH, OFNP. Diámetros: 3,0 mm, 2,0 mm, 0,9 mm.
