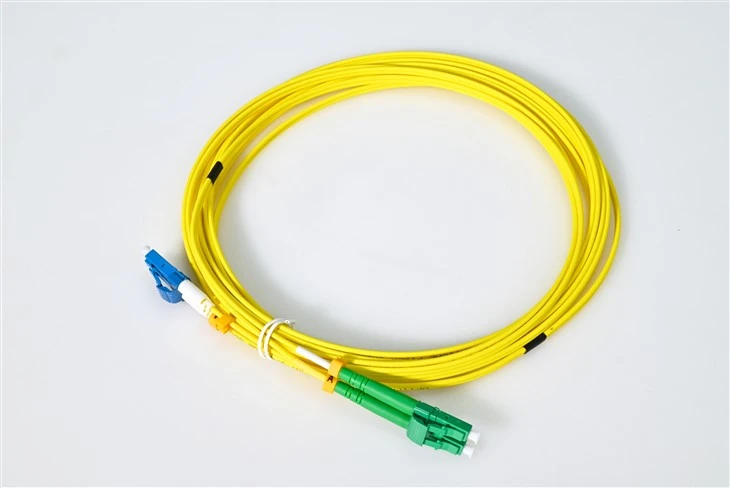

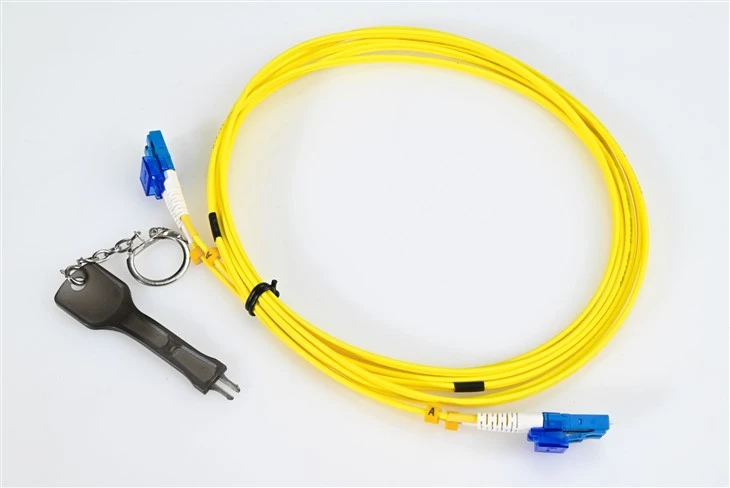

¿Qué es el cable de conexión LC LC?
LC-Cable de conexión de fibra LCcon dos conectores de fibra LC terminados en ambos extremos es el tipo de cable de fibra óptica más utilizado en la industria. En comparación con otros cables de fibra óptica comunes, los cables de fibra FC ofrecen alta densidad y rendimiento confiable en la mayoría de las aplicaciones. Si está buscando una variante híbrida, nuestroCable de conexión híbrido monomodo LC APC a LC UPC es una de las configuraciones solicitadas con más frecuencia para implementaciones-de polaridad mixta.
Nuestros cables son 100% inspeccionados ópticamente y probados para detectar pérdidas de inserción.
Especificación
| Tipo de conector | LC UPC a LC APC | Modo de fibra | Amarillo 9/125μm |
| Grado de fibra | G657A/G652D | Longitud de onda | 1310/1550nm |
| Pérdida de inserción | Menor o igual a 0,3dB | Pérdida de devolución | Mayor o igual a 50dB |
| Mín. Radio de curvatura (núcleo de fibra) | 10mm | Mín. Radio de curvatura (cable de fibra) | 10/5D (dinámico/estático) |
| Recuento de fibras | Dúplex | Cubierta para cables | LSZH |
| Temperatura de funcionamiento | -20~70 grados | Temperatura de almacenamiento | -40~80 grados |
Los métodos de clasificación de los cables ópticos.
El cable de fibra óptica es una línea de comunicación que utiliza fibras ópticas que cumplen con los requisitos de rendimiento óptico como medio de transmisión para lograr la transmisión de señales ópticas. Consta de componentes como el núcleo del cable, elementos de refuerzo y funda, y también puede incluir elementos adicionales como capas impermeables, capas amortiguadoras, capas aislantes y capas de armadura, según sea necesario.
Los métodos de clasificación de cables ópticos incluyen principalmente los siguientes:
Por medio de transmisión: categorizados encables de fibra óptica monomodo-y cables de fibra óptica multimodo.
Según la estructura del núcleo del cable: se divide en cable óptico trenzado, cable óptico esquelético, cable óptico de tubo central, cable óptico plano y cable óptico plano.
Componentes reforzados: categorizados en-cables ópticos no metálicos, cables ópticos estándar y cables ópticos con componentes reforzados.
Por método de instalación: dividido en cable óptico de conducto, cable óptico aéreo, cable óptico{0}}enterrado directamente y cable óptico submarino.
Según el entorno de uso, se clasifican en cables ópticos para interiores y cables ópticos para exteriores.
Aplicaciones
Conexión-cruzada entre equipos terminados en UPC y APC
El principal caso de uso de este cable de conexión LC híbrido es conectar dispositivos con diferentes tipos de pulido de conectores. Cuando el equipo de red utiliza puertos LC/APC pero los paneles de conexión tienen terminación LC/UPC (o viceversa), este puente de fibra UPC-a-APC elimina la necesidad de convertir el adaptador. Para obtener una descripción completa de cómo estos estándares de pulido difieren en rendimiento, consulte nuestra guía sobreTipos de pulido de conectores de fibra PC, UPC y APC y rendimiento de pérdida de retorno.
Interconexión FTTH OLT y ONU
En las implementaciones de fibra-hasta-el-hogar, los equipos OLT suelen utilizar conectores APC para una pérdida de retorno óptima, mientras que algunos dispositivos ONU heredados tienen interfaces UPC. Este cable híbrido LC UPC-APC proporciona conectividad directa entre equipos terminales PON que no coinciden. Para tramos FTTH estándar donde ambos extremos comparten el mismo tipo de pulido, nuestroCable de conexión de fibra monomodo LC LC para conexiones FTTH y centros de datoses una alternativa-rentable.
Parcheo de cabeceras y nodos de distribución de CATV
Las redes ópticas de televisión por cable normalmente requieren conectores APC para minimizar el contrarreflejo-en las señales de vídeo analógico. Al integrar equipos de prueba con terminación UPC-o componentes heredados, este cable de conexión híbrido para uso en cabeceras CATV mantiene la integridad de la señal en todos los tipos de interfaz.
Aplicaciones Cross-Connect de la oficina central de telecomunicaciones
Las instalaciones de telecomunicaciones suelen gestionar inventarios de conectores mixtos durante las actualizaciones de la red. Este cable de puente híbrido monomodo permite la migración gradual de la infraestructura UPC a APC sin reemplazar todos los paneles de conexión existentes simultáneamente.
Pruebas de laboratorio con configuraciones de conectores mixtos
Los laboratorios de pruebas ópticas frecuentemente encuentran equipos con diferentes estándares de pulido de conectores. Un cable de conexión de prueba dedicado de UPC-a-APC reduce la necesidad de múltiples adaptadores y garantiza condiciones de medición consistentes durante la caracterización de la fibra.
Transición del cableado estructurado en redes de edificios
Durante la construcción de actualizaciones de red desde sistemas UPC heredados hasta instalaciones APC modernas, este cable de conexión híbrido G657A1 permite un puente temporal o permanente entre segmentos de cableado nuevos y antiguos sin un reemplazo completo de la infraestructura.
Preguntas frecuentes
P1: ¿Por qué necesitaría un cable de conexión híbrido LC UPC a LC APC en lugar de usar un adaptador?
R: Un cable de conexión híbrido dedicado proporciona una pérdida de inserción total menor en comparación con el uso de un adaptador de acoplamiento UPC-a-APC. Cada conexión del adaptador añade pérdida y posibles puntos de reflexión. Este puente híbrido único con extremos pulidos-de fábrica garantiza una transferencia de señal más limpia al conectar equipos UPC y APC.
P2: ¿Cuál es la principal diferencia entre los tipos de pulido de conectores UPC y APC?
R: UPC (contacto ultrafísico) tiene un extremo plano y pulido, mientras que APC (contacto físico en ángulo) tiene un extremo en ángulo de 8-grados. Los conectores APC proporcionan una mayor pérdida de retorno (reflexión-parte inferior de la espalda), lo que los hace preferidos para vídeo analógico y aplicaciones de alta sensibilidad. Este cable híbrido conecta ambos tipos directamente.
P3: ¿Puedo usar este cable LC UPC-APC para redes GPON o XGS-PON?
R: Sí. Las redes ópticas pasivas suelen tener puertos OLT con conectores APC y algunos dispositivos ONT/ONU con puertos UPC. Este cable de conexión híbrido de modo único para la implementación de PON salva dichas discrepancias de interfaz sin requerir módulos adaptadores en cada punto de conexión.
P4: ¿Qué significa la fibra insensible a la flexión G657A1-para la instalación?
R: La fibra G657A1 permite radios de curvatura más estrechos (tan bajos como 10 mm) sin una pérdida significativa de señal. Esto hace que el cable de conexión híbrido sea adecuado para espacios reducidos, paneles de conexión densos y enrutamiento alrededor de obstáculos donde la fibra estándar G652D sufriría una atenuación de macro-flexión.
P5: ¿Se requiere la cubierta LSZH de este cable para la instalación en interiores?
R: Se recomiendan o requieren chaquetas LSZH (bajo en humo y sin halógenos) en espacios cerrados como centros de datos, edificios de oficinas y lugares públicos. Este cable híbrido LC -ignífugo cumple con los estándares de seguridad contra incendios en interiores y produce un mínimo de humo tóxico si se expone al fuego. Para obtener orientación sobre cómo seleccionar el tipo de chaqueta adecuado para diferentes entornos, consulte nuestro artículo sobreRequisitos de instalación y selección de cubierta de cables de fibra óptica para interiores y exteriores..
P6: ¿Qué pérdida de retorno puedo esperar del extremo APC de este cable híbrido?
R: El extremo del conector APC normalmente logra una pérdida de retorno mayor o igual a 60 dB debido a su pulido en ángulo. El extremo UPC proporciona una pérdida de retorno mayor o igual a 50 dB. Combinado con una pérdida de inserción inferior o igual a 0,3 dB, este cable de conexión dúplex híbrido mantiene la calidad de la señal para enlaces ópticos sensibles.
P7: ¿Se puede utilizar este cable de conexión híbrido para transmisión monomodo de larga-distancia?
R: Sí. La fibra monomodo de 9/125 μm admite la transmisión a lo largo de muchos kilómetros en longitudes de onda de 1310 nm y 1550 nm. Este puente LC UPC a APC para conectividad de larga-distancia funciona con transceptores monomodo estándar y se puede implementar en segmentos de red metropolitana o de acceso.
P8: ¿Hay longitudes personalizadas disponibles para este cable de fibra híbrida UPC-APC?
R: Se pueden fabricar longitudes de cable personalizadas, colores de cubierta y configuraciones dúplex/simplex bajo pedido. Comuníquese con el proveedor para especificar los requisitos para pedidos de cables de conexión híbridos a granel o instalaciones específicas de proyectos-.
