¿Qué es el cable de conexión SC LC?
El cable de conexión de fibra óptica SC-LC es un cable de conexión pequeño y compacto que se utiliza muy popularmente en muchas aplicaciones. Estas soluciones de red incluyen redes de telecomunicaciones, LAN, redes de procesamiento de datos, terminaciones de dispositivos y distribuciones de instalaciones. Los cables de conexión SC-LC están diseñados para ofrecer soluciones Ethernet rápidas en aplicaciones Gigabit y aplicaciones ATM con menos consumo de espacio.
Especificación
| Parámetro | Unidad | FC, SC, LC/latiguillo de fibra blindada | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| ordenador personal | UPC | APC | ordenador personal | ordenador personal | UPC | ordenador personal | ordenador personal | UPC | ordenador personal | ordenador personal | APC | ||
| Pérdida de inserción (típica) | dB | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,3 | Menor o igual a 0,3 |
| Pérdida de devolución | dB | Mayor o igual a 45 | Mayor o igual a 50 | Mayor o igual a 60 | Mayor o igual a 30 | Mayor o igual a 45 | Mayor o igual a 50 | Mayor o igual a 30 | Mayor o igual a 45 | Mayor o igual a 50 | Mayor o igual a 35 | Mayor o igual a 55 | Mayor o igual a 75 |
| Longitud de onda operativa | Nuevo Méjico | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Intercambiabilidad | dB | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | ||||||||
| Vibración | dB | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | Menor o igual a 0,2 | ||||||||
| Temperatura de funcionamiento | grado | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura de almacenamiento | grado | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diámetro del cable | milímetros | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

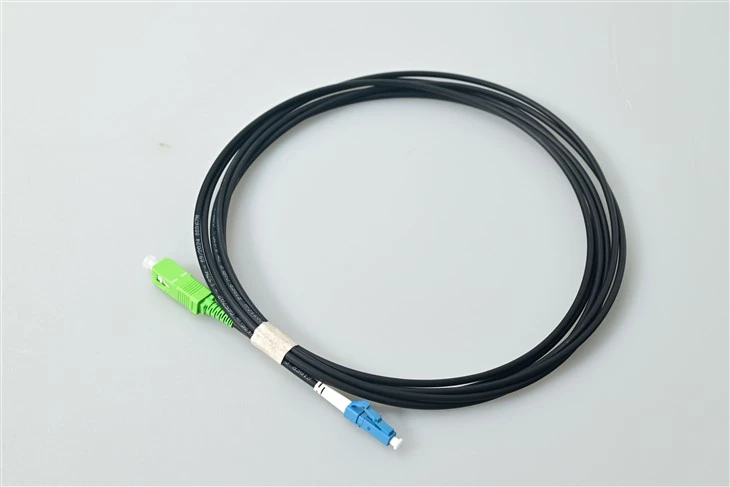

Cable de conexión de fibra óptica SC/APC a LC/UPC
Diseño híbrido de APC-a-UPC
El pulido en ángulo de 8 grados SC/APC proporciona una pérdida de retorno mayor o igual a 60 dB. El pulido del domo LC/UPC proporciona 50 dB o más. Un cable conecta ambos tipos de interfaz - el cuerpo verde identifica APC, el azul identifica UPC.
Factor de forma pequeño, conexión LC de alta-densidad
El casquillo LC de 1,25 mm tiene la mitad del tamaño del SC 2,5 mm - duplica la densidad de puertos en los transceptores SFP/SFP+/QSFP. Pestillo estilo RJ-para operación rápida de enchufar-y-extraer.

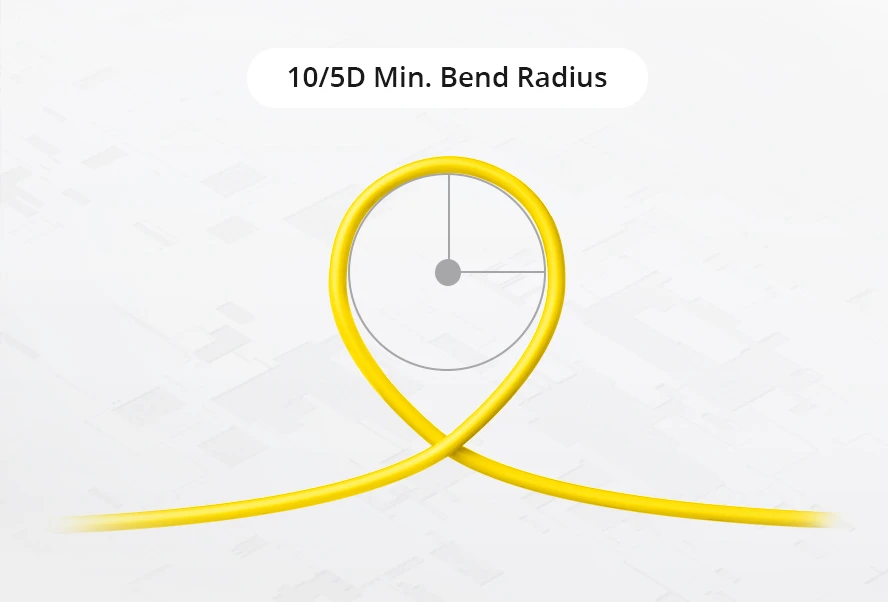

G.657.A1 Doblez-Fibra insensible
Radio de curvatura mínimo de 10 mm para un tendido ajustado en paneles de conexión y cableado debajo-del piso. Compatible con versiones anteriores de G.652.D. Soporta hasta 40 km a 1550 nm.
Soluciones de aplicaciones
Escenarios de implementación típicos para este cable de conexión de fibra monomodo SC a LC.
Red de acceso FTTH/GPON
Conecta puertos SC/APC OLT al equipo LC/UPC ONT en el ODF. ElDivisor PLCen la ruta de distribución también utiliza interfaces SC/APC.
Conexión cruzada-del centro de datos
Conecta paneles de distribución de fibra SC/APC directamente a transceptores LC/UPC SFP+ en conmutadores ToR. Admite 10 GbE, 25 GbE y 100 GbE.

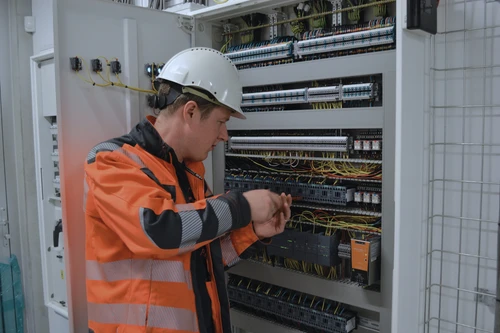

CATV/RF sobre Fibra
El extremo-APC evita la distorsión CSO/CTB en vídeo analógico. Se utiliza entre transmisores de cabecera y nodos ópticos en redes HFC.
Pruebas y mediciones de telecomunicaciones
Cable de prueba de calidad-para conectar puertos de prueba LC/UPC OTDR a marcos de distribución SC/APC en oficinas centrales.
Migración de LAN empresarial
Conecta el cableado estructurado con terminación SC-heredado a nuevos conmutadores y enrutadores basados en LC-sin re-terminación.

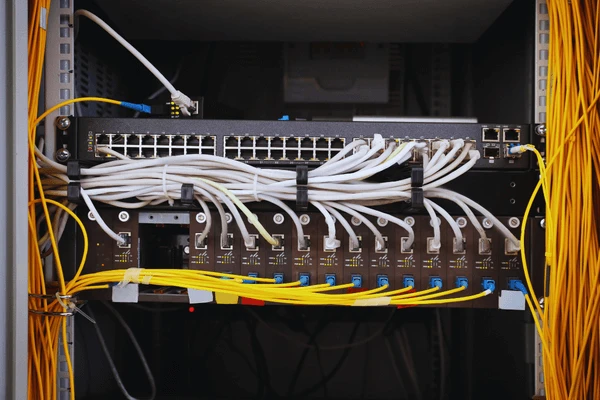

Sistemas de multiplexación WDM
Conecta puertos SC/APC mux/demux con transpondedores LC/UPC en implementaciones CWDM y DWDM.
Descripción de productos
Cada cable de conexión de fibra óptica se prueba al 100 % en cuanto a pérdida de inserción y pérdida de retorno a 1310/1550 nm. Los casquillos cerámicos de circonio ofrecen una intercambiabilidad inferior o igual a 0,2 dB a través de 1.000 ciclos de acoplamiento superiores o iguales. Instalación certificada ISO 9001:2015. Cumple con Telcordia GR-326, IEC 61300, RoHS y REACH. Opciones de chaqueta OFNR y LSZH. Diámetro del cable φ0,9 / φ2,0 / φ3,0 mm. Longitudes personalizadas disponibles de 0,3 m a 100 m.
Descripción de productos
P: ¿Cuál es la diferencia entre APC y UPC en un cable de conexión de fibra óptica?
R: APC tiene un extremo-en ángulo de 8 grados (mayor o igual a 60 dB de pérdida de retorno), UPC tiene un extremo-en forma de cúpula-(mayor o igual a 50 dB). Los sistemas GPON y CATV requieren APC en el lado de distribución; Los puertos de equipos como los transceptores SFP utilizan UPC. Conector verde=APC, azul=UPC.
P: ¿Puedo conectar un conector APC a un adaptador UPC?
A: No. Mismatched polish creates an air gap causing >Pérdida de 3 dB y daño a la férula. Siempre empareje APC con APC, UPC con UPC. La ranura para llave en ánguloAdaptadores SC/APCevita la mayoría de los cruces-accidentales.
P: ¿Qué velocidades y distancias se admiten?
R: 100 Mbps a 100 GbE. Hasta 10 km a 1310 nm, 40 km a 1550 nm. El alcance real depende del presupuesto óptico del transceptor y de la pérdida total del enlace.
P: ¿Cuál es la diferencia entre un latiguillo y uncoleta de fibra?
R: Un cable de conexión tiene conectores en ambos extremos para uso plug-and-. Un pigtail tiene un conector y un extremo de fibra desnuda para empalmar por fusión a cables troncales.
P: ¿Puedo pedir longitudes personalizadas o versiones dúplex?
R: Sí. Personalizado de 0,3 m a 100 m, plazo de entrega de 3 a 5 días. Versiones dúplex, blindadas y LSZH disponibles. También hacemosSC/APC de 12 núcleos a LC/UPCpara necesidades de mayor cantidad de fibra.
