Latiguillos de fibra MTP MPO MM OM3

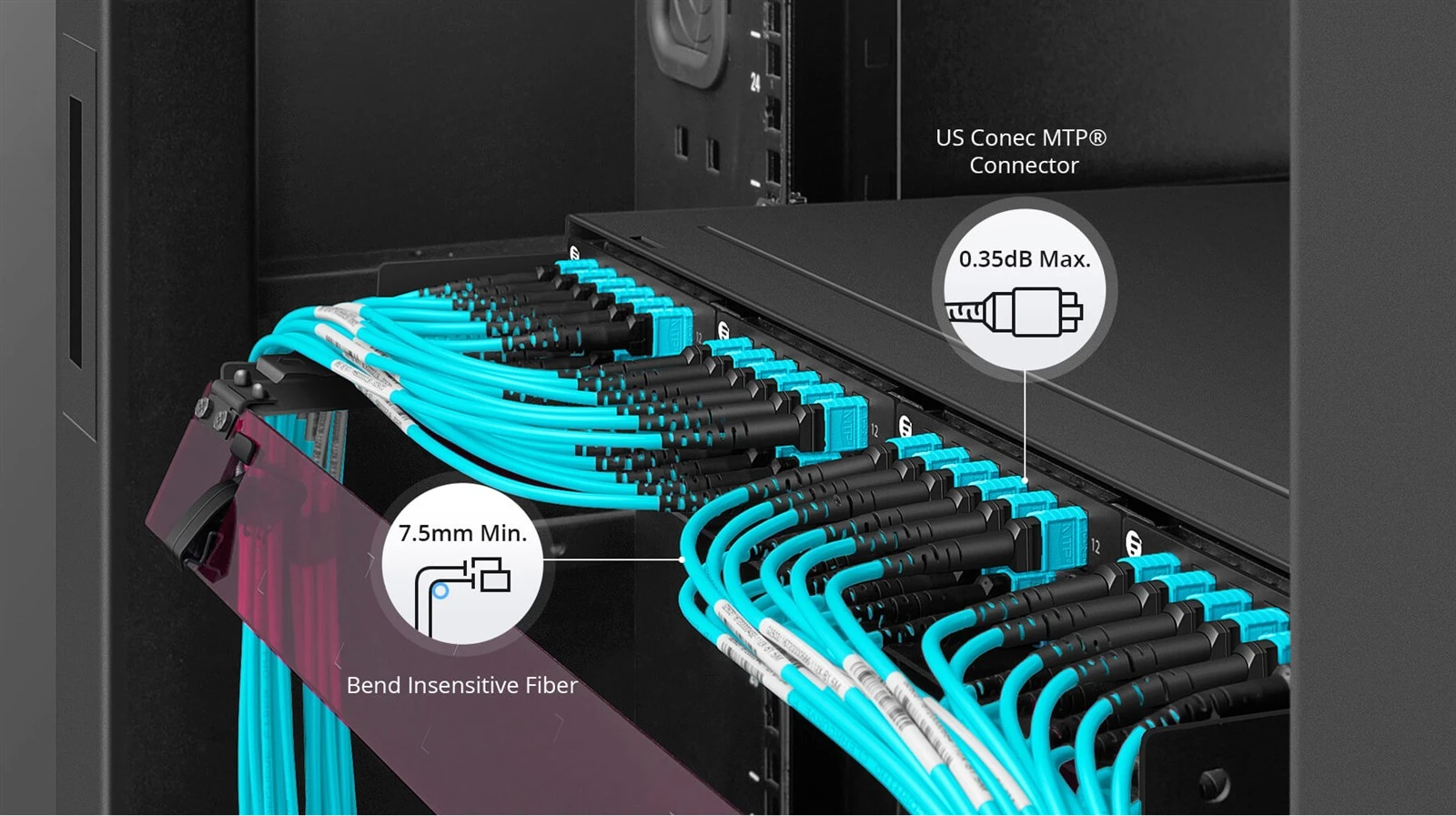

R: Gran pregunta: ¡esto surge todo el tiempo! MPO (Multi-fibra Push On) es el estándar genérico de la industria para conectores multi-fibra, mientras que MTP® es una marca de alto-rendimiento fabricada por US Conec. Piénselo así: todos los conectores MTP son compatibles con MPO-, pero no todos los conectores MPO tienen las características mejoradas de MTP. La versión MTP ofrece tolerancias más estrictas, carcasas extraíbles para una reterminación más sencilla y un mejor rendimiento óptico general. Son completamente intercambiables y se acoplarán entre sí, pero cuando los mezcles, el rendimiento general del enlace estará limitado por el conector de menor-calidad. Para aplicaciones de centro de datos de misión crítica-, recomendamos MTP para obtener mejores resultados.

R: La polaridad consiste en asegurarse de que su transmisor (Tx) se conecte al receptor (Rx) en el otro extremo; si lo hace mal, tendrá señal cero. Este es el desglose rápido: el tipo A es "directo-con la tecla-arriba en un extremo y la tecla-abajo en el otro. El tipo B está "invertido" con ambos extremos clave-hacia arriba, invirtiendo las posiciones de la fibra 1-a-12 y 12 a 1. El tipo C es "pares invertidos", donde los pares adyacentes intercambian posiciones. Para la mayoría de las implementaciones de óptica paralela de 40G/100G en centros de datos, vemos que el tipo B se usa con mayor frecuencia porque le permite usar los mismos cables de conexión dúplex A a B estándar en ambos extremos: una gestión de inventario más sencilla. Si no está seguro, envíenos su diagrama de red y lo ayudaremos a determinar la configuración de polaridad correcta.

R: Con fibra multimodo OM3 con ópticas 40GBASE-SR4 o 100GBASE-SR4, estás viendo un máximo de 100 metros. Para 10GBASE-SR, OM3 puede alcanzar hasta 300 metros. Ahora, si necesita un poco más de alcance (digamos 150 metros para 40G/100G), querrá pasar a la fibra OM4, que tiene un ancho de banda mayor (4700 MHz·km frente a 2000 MHz·km para OM3). La mayoría de las aplicaciones del centro de datos se ajustan cómodamente al alcance de OM3, ya que las distancias entre bastidores suelen estar muy por debajo de los 100 metros. En pocas palabras: para proyectos sensibles a los costos-con tiradas más cortas, OM3 es perfectamente capaz y le permite ahorrar dinero.

R: Esto es fundamental: si se equivoca en el género, dañará los conectores o no tendrá ninguna conexión. Los conectores MTP macho tienen pines de alineación; Los conectores hembra tienen orificios guía que reciben esos pines. Esta es la regla de oro: el macho siempre se aparea con la hembra, nunca iguales-con-iguales. La mayoría de los módulos transceptores (QSFP+, QSFP28) tienen-interfaces macho integradas con clavijas, por lo que el cable de conexión debe ser hembra. Al conectar dos cables troncales hembra a través de un panel adaptador, el propio adaptador se encarga de la alineación de las clavijas. Fabricamos nuestros cables con pasadores guía de precisión que garantizan una alineación de las fibras sub-micrónicas; así es como logramos esas bajas cifras de pérdida de inserción.

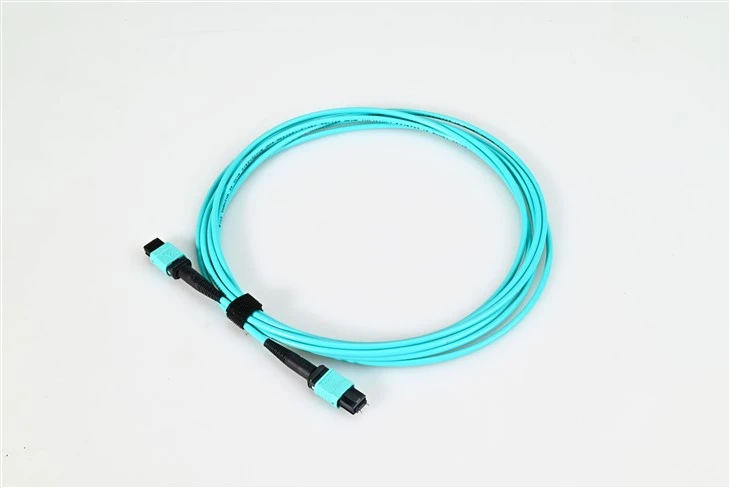

R: Aqua es el código de color estándar TIA-598 para fibra multimodo OM3 y OM4 optimizada con láser-; ¡no es solo decorativo! Cuando trabaja en un centro de datos denso con cientos de cables, esa cubierta aguamarina le indica instantáneamente que se trata de fibra multimodo de 50/125 micrones diseñada para transceptores VCSEL a 850 nm. No lo confundirás accidentalmente con cables monomodo-amarillos. Algunos fabricantes usan Erika Violet (un tono ligeramente diferente) específicamente para que OM4 se diferencie de OM3, aunque tanto el aguamarina como el violeta son aceptables. Nuestras fundas para conectores también están codificadas por colores según el número de fibras: gris para 8 fibras, negro para 12 fibras y rojo para 24 fibras, lo que hace que la instalación y la resolución de problemas sean mucho más rápidas.

R: Nuestros latiguillos MTP/MPO OM3 están especificados para una pérdida de inserción máxima menor o igual a 0,50 dB con casquillos MT multimodo estándar, pero también ofrecemos versiones de baja-pérdida que alcanzan menos o igual a 0,30 dB típico y menor o igual a 0,50 dB máximo. Para aplicaciones realmente exigentes, nuestros cables de calidad élite/premium alcanzan alrededor de 0,15 dB típicos. Cada cable que enviamos se prueba individualmente: utilizamos interferometría 3D para verificar la geometría del casquillo y la calidad de la cara final. La pérdida de retorno es mayor o igual a 20 dB para multimodo. Estas especificaciones son importantes a la hora de calcular el presupuesto de enlace para conexiones de 40G o 100G; cada décimo de dB cuenta en múltiples puntos de parche. Proporcionamos informes de prueba con cada lote si necesita documentación para sus registros.

R: No es exagerado en absoluto; de hecho, es una inversión inteligente. La fibra OM3 con conectores MTP/MPO admite 10GBASE-SR hasta 300 metros sin problema. Lo bueno es que estás construyendo una infraestructura que está lista para 40G y 100G cuando necesitas actualizarla, sin necesidad de volver a cablear. Muchos de nuestros clientes implementan cables troncales OM3 MTP hoy para 10G y simplemente cambian los transceptores más adelante para saltar a velocidades más altas. El conector MTP de 12-fibra funciona perfectamente con 10G SFP+ a través de casetes de conexión (MTP a 6×LC dúplex), lo que le brinda los beneficios de densidad del cableado multi-fibra incluso a velocidades más bajas. Se trata de preparar su inversión para el futuro.

R: Tienes razón en que la limpieza MTP requiere herramientas específicas; no puedes usar simplemente un limpiador de clic LC estándar. Recomendamos limpiadores de tipo carrete-específicos de MTP-o limpiadores de casete diseñados para férulas de múltiples-fibras. El movimiento de limpieza debe atravesar las 12 (o 24) caras de los extremos de la fibra en una sola pasada. Antes de cada conexión, limpie ambos conectores; incluso una sola partícula de polvo en una fibra puede causar una pérdida de más de 1 dB y arruinar el presupuesto del enlace. Mantenga las tapas antipolvo puestas siempre que el conector no esté enchufado. Para la inspección, necesitará un microscopio con una punta adaptadora MTP. Incluimos tapas antipolvo con cada cable y, créame, úselas. Los pocos segundos dedicados a la limpieza ahorran horas de resolución de problemas posteriores.
