Especificaciones técnicas
| Parámetro | Especificación | Parámetro | Especificación |
|---|---|---|---|
| Proporción de división | 1×16 | Tipo de conector | SC/APC (entrada) / Fibra desnuda (salida) |
| Tipo de fibra | G.657A1 monomodo | Longitud de onda operativa | 1260 nm ~ 1650 nm |
| Pérdida de inserción (máx.) | Menos o igual a 13,5 dB a 1550 nm | Pérdida de retorno (entrada) | Mayor o igual a 60dB (APC) |
| Uniformidad de pérdidas | Menor o igual a 1,2 dB | directividad | Mayor o igual a 55dB |
| Pérdida dependiente de la polarización | Menor o igual a 0,3 dB | Pérdida dependiente de la longitud de onda | Menor o igual a 0,5 dB |
| Tipo de paquete | Tubo de acero (Ø3,0×54 mm) | Diámetro de fibra de salida | Fibra desnuda de 250 μm |
| Longitud de la fibra de entrada | 1,0 m (personalizable) | Longitud de la fibra de salida | 1,5 m (personalizable) |
| Temperatura de funcionamiento | -40 grados a +85 grados | Temperatura de almacenamiento | -40 grados a +85 grados |
| Carga de tracción (fibra) | Mayor o igual a 5N | Estándares de cumplimiento | Telcordia GR-1221, RoHS |
Por qué el diseño de fibra desnuda de tubos de acero es importante para la implementación de PON a gran-escala
Protección mecánica superior para instalaciones en exteriores y gabinetes

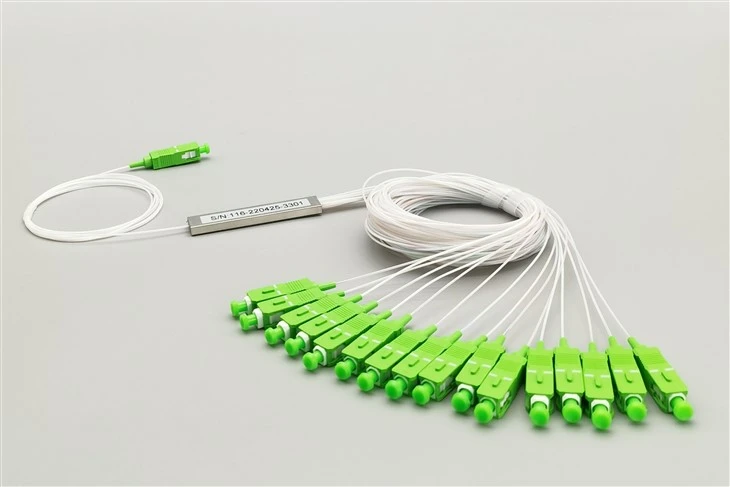

La carcasa de tubo de acero de este divisor PLC SC APC de 1x16 proporciona una resistencia excepcional al impacto físico, la entrada de humedad y las fluctuaciones de temperatura. A diferencia de los paquetes de caja de ABS o minitubos, el diseño del tubo de acero resiste las condiciones exigentes dentro de gabinetes de distribución de fibra (ODC) exteriores, cierres de empalmes subterráneos y bocas de registro de telecomunicaciones. Los operadores de redes que implementan infraestructura FTTH en regiones con condiciones climáticas extremas o actividad de roedores dependen de divisores de tubos de acero para mantener la integridad de la señal a largo plazo-sin intervenciones de mantenimiento frecuentes.
La salida de fibra desnuda de 250 μm simplifica el empalme por fusión en el sitio
Cada uno de los 16 puertos de salida termina en fibra desnuda de 250 μm en lugar de cables flexibles pre-conectorizados. Esta configuración permite a los técnicos de campo realizar empalmes por fusión directa a cables de distribución o cables de bajada en el punto de instalación. Para arquitecturas de división centralizada donde los divisores se montan dentro de concentradores de distribución de fibra (FDH) o marcos de distribución óptica (ODF), las salidas de fibra desnuda eliminan la necesidad de paneles adaptadores y reducen la pérdida de inserción-relacionada con el conector en aproximadamente 0,2 dB por punto de conexión.
La relación de división 1:16 equilibra la cobertura y el presupuesto de energía
El divisor PLC monomodo 1x16 distribuye señales ópticas desde un único puerto OLT a 16 ONU descendentes mientras mantiene un presupuesto de energía Clase B+ o Clase C+ en redes GPON y XGS-PON. En comparación con las configuraciones 1x32 o 1x64, la relación 1:16 conserva una mayor potencia óptica en cada terminal de suscriptor, lo que admite distancias de alcance más largas de hasta 20 km en implementaciones FTTH típicas sin necesidad de amplificadores ópticos.
Paquete de tubos de acero frente a otros gabinetes divisores
| Característica | Tubo de acero (este producto) | Caja ABS | minitubo |
|---|---|---|---|
| Resistencia mecánica | Excelente: resiste impactos y compresión. | Moderado | Limitado |
| Tolerancia de temperatura | -40 grados a +85 grados | -40 grados a +75 grados típicos | -40 grados a +85 grados |
| Mejor entorno de instalación | Gabinetes para exteriores, cierres de empalmes, condiciones adversas | Paneles de conexión para interiores, cajas de pared | Espacio-recintos interiores limitados |
| Terminación de salida | Fibra desnuda de 250 μm – lista para empalme por fusión | Por lo general, cables flexibles pre-conectorizados | Tubo suelto o coletas de 900 μm |
| Instalación basada en empalme- | Ideal: minimiza la pérdida de conexión | Requiere adaptadores para empalmar. | Posible con pelado |
Escenarios de aplicación
Gabinetes y concentradores de distribución de fibra FTTH
Este divisor PLC de tubo de acero 1x16 se integra perfectamente en centros de distribución de fibra (FDH) que prestan servicios en vecindarios residenciales. Las salidas de fibra desnuda se empalman directamente a los cables de distribución encaminados hacia las instalaciones del suscriptor, mientras que el cuerpo de tubo de acero resistente se monta de forma segura en bandejas de empalme estándar dentro de gabinetes sellados contra la intemperie.
Marcos de distribución óptica de oficina central
Los operadores de telecomunicaciones que implementan arquitecturas de división PON centralizadas instalan divisores de fibra desnuda de 1x16 dentro de marcos de distribución óptica en la oficina central. La entrada SC/APC se conecta a los cables de alimentación del equipo OLT y los técnicos fusionan cada fibra de salida de 250 μm con rutas de fibra de distribución individuales.
Cierres de empalmes exteriores para la expansión de la banda ancha rural
En proyectos FTTH rurales donde las rutas de fibra abarcan largas distancias entre puntos de distribución, los divisores de tubos de acero proporcionan la durabilidad mecánica necesaria para la instalación dentro de cierres de empalmes subterráneos o montados en postes. El rango de temperatura de funcionamiento ampliado (-40 grados a +85 grados) garantiza una división confiable de la señal a través de variaciones de temperatura estacionales.
Actualizaciones de red GPON/XGS-PON
Los operadores de red que actualizan la infraestructura PON heredada a estándares de velocidad XGS-PON o superiores-utilizan divisores PLC monomodo 1x16 para mantener la compatibilidad con versiones anteriores y, al mismo tiempo, admitir una transmisión descendente de 10 Gbps. El amplio ancho de banda operativo de 1260-1650 nm se adapta a los planes de longitud de onda PON actuales y de próxima generación.
Preguntas frecuentes
P: ¿Qué significa "fibra desnuda de 250 μm" para los puertos de salida?
R: Las 16 fibras de salida de este divisor terminan en fibras sin recubrimiento de 250 μm de diámetro, sin conectores ni tubos protectores. Este diseño permite a los técnicos de campo fusionar cada salida directamente a cables de distribución o de acometida, lo que reduce la pérdida de inserción general en comparación con las terminaciones basadas en conectores-.
P: ¿Por qué elegir conectores SC/APC en lugar de SC/UPC para la entrada?
R: Los conectores SC/APC (contacto físico en ángulo) proporcionan una pérdida de retorno de 60 dB o más, lo cual es esencial para las redes PON que transmiten señales de superposición de video en la longitud de onda de 1550 nm. La cara del extremo en ángulo minimiza los reflejos posteriores que podrían interferir con los transmisores ópticos sensibles en los equipos OLT.
P: ¿Cuál es la pérdida de inserción típica para un divisor PLC 1x16?
R: La pérdida de inserción mínima teórica para una división de 1:16 es de aproximadamente 12 dB (10 × log₁₀16). Este divisor de tubo de acero especifica una pérdida de inserción máxima de 13,5 dB a 1550 nm, lo que tiene en cuenta las tolerancias de fabricación y el exceso de pérdida de la guía de ondas mientras se mantiene dentro de los requisitos de presupuesto de energía GPON Clase B+.
P: ¿Puedo instalar este divisor al aire libre sin un gabinete adicional?
R: Si bien el tubo de acero proporciona una protección mecánica robusta, se recomienda la instalación dentro de un cierre de empalme sellado o un gabinete de distribución de fibra para proteger las salidas de fibra desnuda y el cable flexible de entrada de la humedad y la exposición a los rayos UV. El divisor en sí soporta temperaturas de -40 grados a +85 grados.
P: ¿Cómo instalo el divisor de tubo de acero dentro de un centro de distribución de fibra?
R: La mayoría de las bandejas de empalme FDH incluyen ranuras o clips dedicados para divisores de tubos de acero. Coloque el tubo horizontalmente, asegúrelo con bridas para cables o soportes de montaje y dirija las salidas de fibra desnuda a los soportes de empalme por fusión. Asegure un radio de curvatura mínimo de 30 mm para fibra desnuda de 250 μm durante el enrutamiento.
P: ¿Este divisor es compatible con los sistemas XGS-PON y 10G-EPON?
R: Sí. El rango de longitud de onda operativa de 1260-1650 nm cubre todos los estándares PON actuales y planificados, incluidos GPON (1490/1310 nm), XGS-PON (1577/1270 nm) y 10G-EPON. La fibra monomodo G.657A1 garantiza una baja atenuación en todas estas longitudes de onda.
P: ¿Qué opciones de personalización están disponibles?
R: Las configuraciones personalizadas incluyen: longitudes de fibra de entrada/salida de 0,5 ma 3,0 m, tipos de conectores alternativos (FC/APC, LC/APC) en la entrada, tubo holgado de 900 μm en las salidas en lugar de fibra desnuda de 250 μm y marcas especiales para la identificación de la fibra. Póngase en contacto con nuestro equipo con requisitos específicos del proyecto.
Información de pedido
Evolux Fiber suministra el divisor PLC SC APC 1x16 con carcasa de tubo de acero y salidas de fibra desnuda en configuraciones estándar y personalizadas. Nuestras instalaciones de producción mantienen un inventario para el rápido cumplimiento de especificaciones comunes y, al mismo tiempo, se adaptan a los requisitos específicos del proyecto-para implementaciones más grandes.
Configuración estándar
Relación de división: 1×16
Entrada: Conector SC/APC, cable de 0,9 mm, 1,0 m de longitud
Salida: 16× fibra desnuda de 250 μm, 1,5 m de longitud
Paquete: Tubo de acero Ø3.0×54mm
Tipo de fibra: G.657A1 monomodo
Personalizaciones disponibles
Conector de entrada: FC/APC, LC/APC o fibra desnuda
Terminación de salida: tubo holgado de 900 μm, pigtails pre-conectorizados
Longitudes de fibra: 0,5 ma 3,0 m de entrada/salida
Proporciones de división: variantes 1×8, 1×32, 1×64, 2×16, 2×32
Grado de fibra: opción G.652D para aplicaciones no sensibles a -dobladuras-
