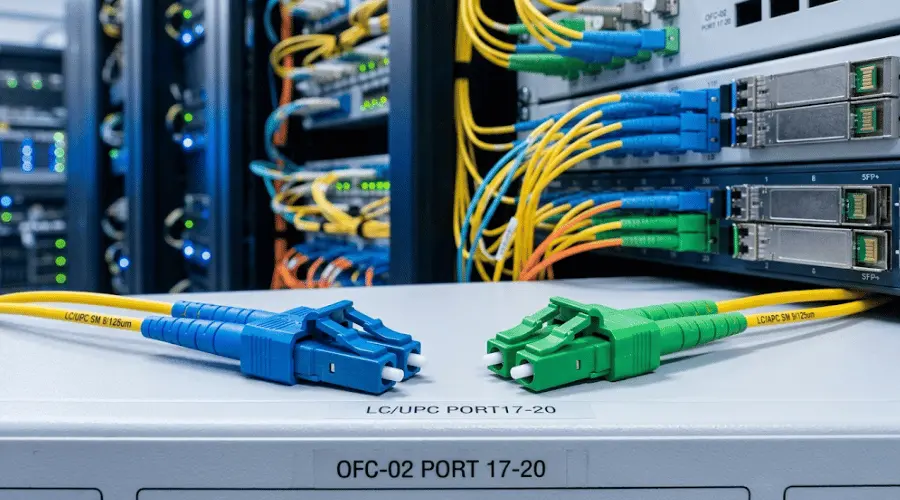

Si trabajas con redes de fibra óptica, el conector de fibra LC es uno de los primeros componentes que encontrarás. Aparece en casi todos los entornos de cableado estructurado modernos - desde conmutadores de centros de datos-a-enlaces de servidores hasta parches de redes troncales empresariales y marcos de distribución de telecomunicaciones.
Sin embargo, muchos compradores e instaladores de campo todavía se enfrentan a las mismas preguntas prácticas: ¿Qué es exactamente un conector LC? ¿Qué tipos de conectores LC existen y en qué se diferencian? ¿En qué se diferencia LC deCAROLINA DEL SUR, ST o FC? Y cuando se encuentra frente a una orden de compra, ¿cómo se asegura de que el cable de conexión LC que elija realmente coincida con su hardware?
Esta guía resuelve esas preguntas paso a paso. En lugar de enumerar productos sin contexto, explica dónde encajan los conectores LC, qué verificar antes de realizar el pedido y qué errores evitar - para que usted dedique menos tiempo a solucionar problemas que no coincidan después de que llegue el cable.

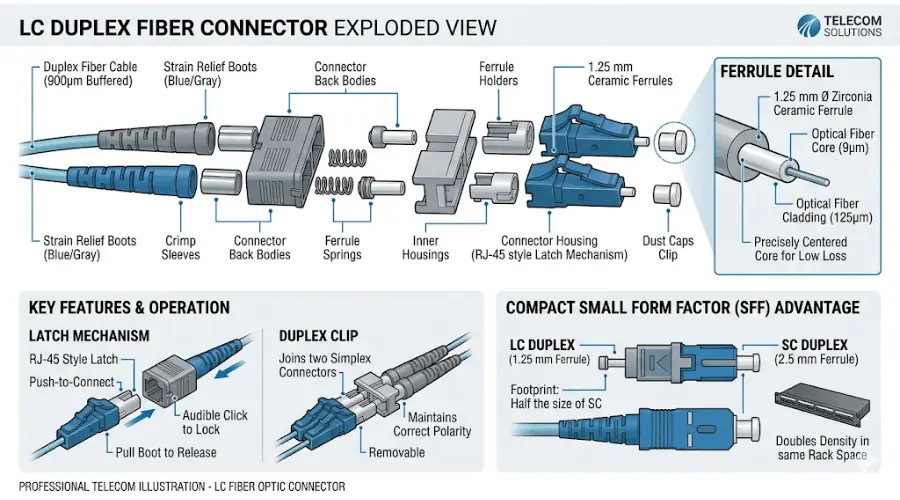

¿Qué es un conector de fibra LC?
LC significa Conector Lucent. Fue desarrollado originalmente por Lucent Technologies (ahora parte de Nokia) y desde entonces se ha convertido en uno de los conectores de fibra óptica de factor de forma pequeño (SFF) más utilizados en la industria. El conector LC está estandarizado bajoTIA-604-10 (FOCIS-10), que define sus requisitos de interconexión para configuraciones simplex, dúplex y cuádruplex.
Lo que distingue al diseño LC es su casquillo cerámico de 1,25 mm - exactamente la mitad del diámetro de los casquillos de 2,5 mm utilizados en los conectores SC, ST y FC. Ese casquillo más pequeño, combinado con un mecanismo compacto de cierre push-similar a un clip RJ-45, permite una densidad de puertos significativamente mayor en paneles de conexiones y placas frontales de equipos. En la práctica, puede colocar aproximadamente el doble de puertos LC en el mismo espacio del panel en comparación con SC.
El conector LC funciona con ambosFibra monomodo y multimodo.. Este es un punto que vale la pena enfatizar desde el principio, porque uno de los conceptos erróneos más comunes es que "LC" implica un modo de fibra particular. No es así. El formato del conector y el modo de transmisión de fibra son dos especificaciones independientes - y confundirlos es una de las formas más rápidas de terminar con un cable incompatible en el sitio.
Características clave y ventajas de los conectores LC
Tamaño compacto para cableado de alta-densidad
La principal razón por la que LC domina la infraestructura de fibra moderna es la densidad. En un panel de conexiones de montaje en rack-1U, los adaptadores LC le permiten incluir muchos más puertos de fibra de los que podría incluir con formatos de conectores más grandes. Cuando se cablea un gabinete de centro de datos donde cada unidad de espacio en rack es importante - o se parchea un interruptor de hoja de alto-puerto-número -, esa ventaja de densidad no solo es conveniente, sino que a menudo es un requisito difícil.
Mecanismo de cierre confiable y alineación consistente
El diseño del pestillo LC proporciona un acoplamiento seguro con un clic audible, lo que facilita a los técnicos confirmar una buena conexión durante la instalación. El casquillo cerámico de circonio de 1,25 mm ofrece una pérdida de inserción baja (normalmente inferior a 0,3 dB por par acoplado) y un rendimiento óptico repetible en los ciclos de conexión-desconexión. Para entornos con actividad frecuente de parches - movimientos, adiciones y cambios en los armarios de cableado empresarial o instalaciones de colocación - esa repetibilidad es importante.
Interfaz estándar para módulos ópticos basados en SFP-
La mayoría de los transceptores ópticos SFP, SFP+ y SFP28 utilizan interfaces LC dúplex. De acuerdo aDocumentación del módulo SFP de Cisco, todos los puertos SFP estándar utilizan conectores tipo LC-. Esto significa que si su equipo de red depende de la óptica SFP - y la mayoría de los conmutadores, enrutadores y convertidores de medios Ethernet modernos - es casi seguro que lo que necesita para la interconexión son cables de conexión LC.

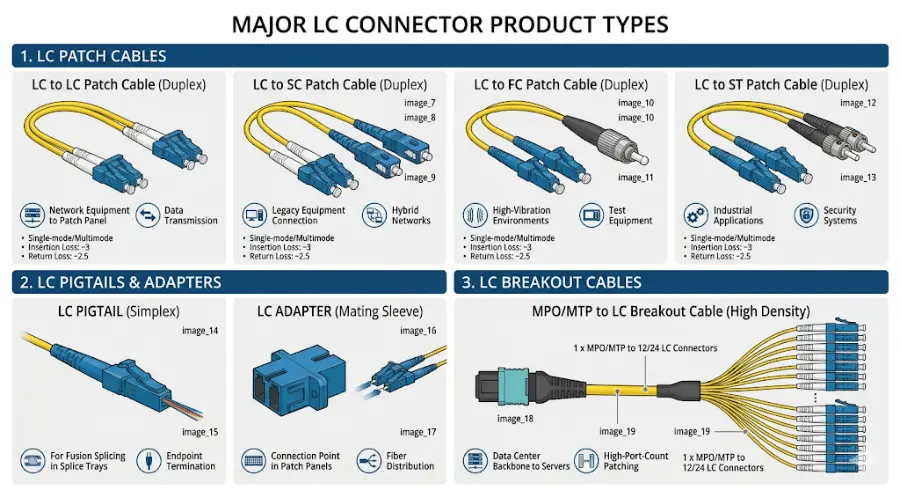

Tipos de conectores LC: ¿Cuáles son sus opciones?
Cuando las personas buscan "tipos de conectores LC", normalmente quieren comprender las diferentes formas de productos que utilizan la interfaz LC. A continuación se muestra un desglose de las categorías principales.
Cables de conexión de fibra LC
Cables de conexión de fibra LCson los productos basados en LC-que se compran con más frecuencia. Vienen en múltiples combinaciones de conectores-para manejar diferentes escenarios de parches:
- Latiguillos LC a LC- la opción estándar para conexiones de interruptor-a-panel o de panel-a-panel donde ambos lados usan LC
- Los cables de conexión LC a SC - se necesitan con frecuencia al conectar hardware equipado con LC-más reciente a una infraestructura basada en SC-más antigua.
- Cables de conexión LC a FC o LC a ST - utilizados en entornos mixtos-heredados o configuraciones de prueba especializadas
- Conjuntos de conexión de MPO/MTP a LC - para la transición entre troncales troncales con un alto número de-fibra-y puertos de conmutador LC-individuales
Cada uno de ellos está disponible en versiones de modo único (OS2) o multimodo (OM3, OM4, OM5). El extremo del conector no determina el modo de fibra - siempre verifique la especificación de la fibra de forma independiente.

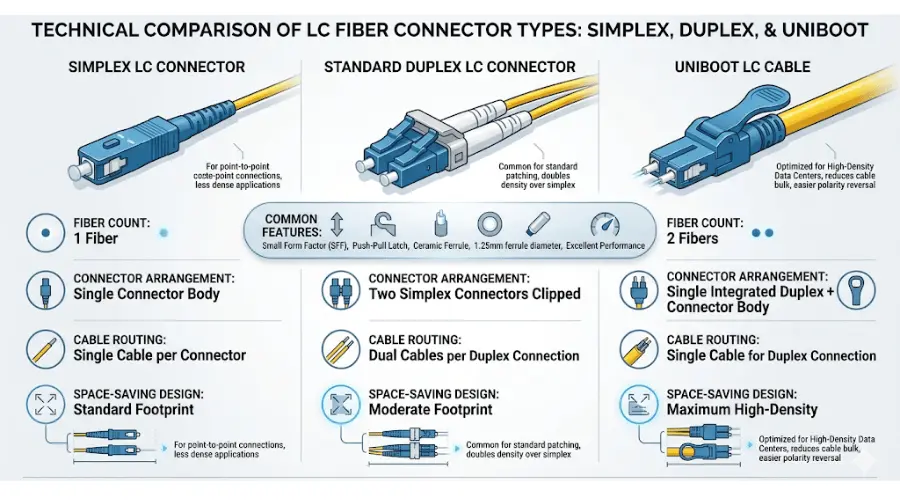

Conectores LC simplex versus dúplex
A conector LC simplextermina una sola hebra de fibra. Un conector LC dúplex empareja dos fibras una al lado de la otra - una para transmisión y otra para recepción. La mayoría de los enlaces Ethernet basados en transceptores-requieren cableado dúplex, porque el módulo SFP necesita rutas TX y RX separadas. Sin embargo, ciertas ópticas bidireccionales (BiDi) transmiten y reciben en diferentes longitudes de onda a través de una sola fibra, por lo que solo requieren cables LC simplex. Consulte siempre la hoja de datos del transceptor antes de realizar el pedido.
Cables LC dúplex estándar frente a Uniboot
Un cable LC dúplex estándar tiene dos patas de fibra independientes, cada una con su propio conector y funda. Adiseño LC uniarranqueCombina ambas fibras en una sola chaqueta con una carcasa de conector unificada. La diferencia práctica se muestra más en entornos de alta-densidad:
- En un gabinete de centro de datos abarrotado donde se parchean 48 o 96 puertos por panel, los cables uniboot reducen significativamente el diámetro del paquete, mejorando el flujo de aire y facilitando el seguimiento de conexiones individuales.
- Cuando necesita invertir la polaridad durante la instalación, algunos diseños uniboot permiten invertir la polaridad-sin herramientas en el conector - un ahorro de tiempo-real en comparación con el intercambio de cables de conexión completos.
- Para entornos de menor-densidad o menos espacio-limitado - un pequeño armario de telecomunicaciones con una docena de puertos de fibra, por ejemplo - los cables dúplex estándar funcionan bien y normalmente cuestan menos

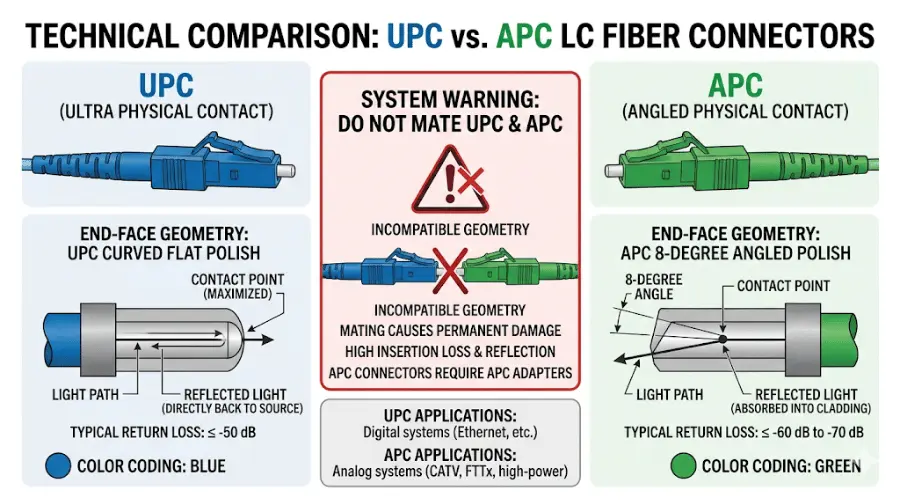

Tipos de pulido de conectores LC: UPC vs APC
Los conectores LC están disponibles en pulido UPC (contacto ultra físico) y APC (contacto físico en ángulo). Los conectores UPC tienen un extremo ligeramente curvado y son la opción estándar para la mayoría de las aplicaciones empresariales y de datos. Los conectores APC tienen un extremo en ángulo de 8-grados, lo que proporciona un mayor rendimiento de pérdida de retorno - crítico en video analógico, PON y sistemas de telecomunicaciones de larga distancia-donde la sensibilidad a la retrorreflexión es una preocupación. Para obtener una explicación más profunda de cómo el tipo de pulido afecta el rendimiento óptico, consulte nuestra guía sobrePulido de conectores de fibra PC vs UPC vs APC.
Importante:Nunca conecte un conector UPC con un conector APC. Las caras de los extremos en ángulo y plano son físicamente incompatibles y forzar una conexión dañará ambos casquillos y producirá una pérdida de señal inaceptable.
Adaptadores y acopladores LC
Adaptadores de fibra óptica LC(también llamados acopladores) son manguitos de acoplamiento que unen dos conectores LC dentro de un panel de conexiones, un gabinete o un tomacorriente de pared. Vienen en formatos simplex y dúplex, con opciones para adaptadores híbridos SC-a-LC cuando necesitas conectar diferentes tipos de conectores a través de un campo de conexión.
Coletas LC
Coletas de fibra LCSon tramos cortos de fibra con un conector LC{0}}terminado de fábrica en un extremo y una fibra desnuda en el otro. Por lo general, se empalman por fusión-al cable entrante en bandejas de empalme dentro de cajas de distribución o marcos de distribución óptica (ODF). Los pigtails son comunes tanto en terminaciones de telecomunicaciones fuera-de plantas como en cableado estructurado de centros de datos.

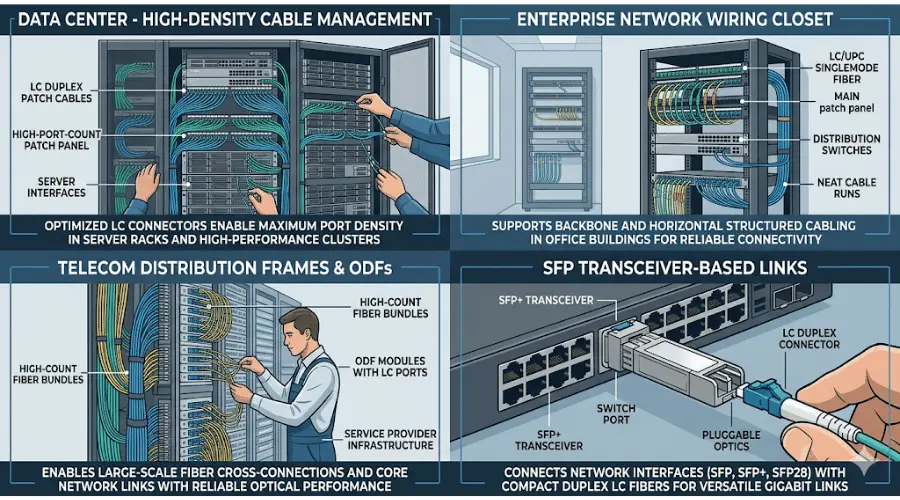

¿Dónde se utilizan habitualmente los conectores LC?
Centros de datos
LC es el formato de conector dominante dentro de los centros de datos. Maneja los enlaces de interconexión cortos entre los servidores y los conmutadores de la parte superior-de-rack, las conexiones cruzadas-entre los paneles de conexión y las conexiones de ruptura desde los cables troncales MPO/MTP de alto contenido de-fibra-a los puertos de conmutador individuales. En entornos de alta-densidad que ejecutan Ethernet de 10G, 25G o incluso 100G a través de configuraciones de conexión SFP28 o QSFP, LC es la interfaz con la que más trabajará.
Redes empresariales y de campus
En edificios empresariales, los cables de conexión LC conectan conmutadores, enrutadores y hardware de capa de acceso dentro de sistemas de cableado de fibra estructurada. LC es especialmente práctico en armarios IDF (marco de distribución intermedio) y salas de MDF (marco de distribución principal) donde varios departamentos comparten infraestructura de conexión y la gestión organizada de cables es esencial.
Distribución de Telecomunicaciones y Fibra
Los conectores LC aparecen en oficinas centrales de telecomunicaciones, centros de distribución de fibra y cajas de terminales de fibra óptica donde es necesario terminar y administrar grandes cantidades de fibra en gabinetes compactos. En el cableado FTTH (fibra hasta el hogar) y MDU (multi-unidad de vivienda), LC se utiliza con frecuencia junto con SC-APC en el lado de distribución.
Enlaces basados en transceptor SFP-
Esto merece su propia mención porque es el contexto más común para los cables de conexión LC. Ya sea que esté implementando ópticas 1G SFP, 10G SFP+ o 25G SFP28, la interfaz de fibra del transceptor casi siempre es LC dúplex. Eso significa que cada vez que instala o reemplaza un módulo transceptor, está trabajando con un cable de conexión LC. Para obtener una visión más profunda de cómo LC encaja en implementaciones de transceptores de alta-densidad, consulte nuestra comparación deLC frente a MTP/MPO para fibra de alta-densidad.

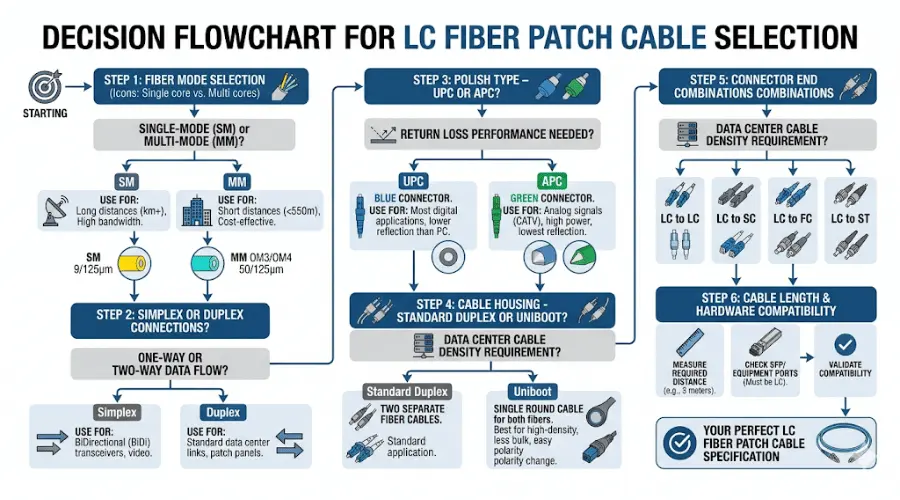

Cómo elegir el cable de conexión LC adecuado: un enfoque paso-a-paso
Elegir el producto LC adecuado no es complicado, pero requiere comprobar varias especificaciones en el orden correcto. A continuación se muestra el proceso que evita los errores de pedido más comunes.
Paso 1: Determine primero el modo de fibra - no el conector
Antes que nada, confirme si su enlace requiere fibra monomodo o multimodo. Verifique la hoja de datos del transceptor, las especificaciones del puerto del conmutador y la planta de fibra existente. Un conector LC puede ser monomodo o multimodo - la forma del conector no indica nada sobre la fibra interna.
Un error que vemos con frecuencia en las adquisiciones: alguien pide "cables de conexión LC" basándose únicamente en el conector, sin verificar el modo de fibra. El cable llega, el conector LC encaja bien en el adaptador - pero el enlace falla o muestra una pérdida excesiva porque el tipo de fibra no coincide con la óptica. La compatibilidad del conector y la compatibilidad de la fibra son dos comprobaciones independientes.
Paso 2: Confirme Simplex o Duplex
La mayoría de los enlaces de transceptores SFP estándar utilizan cables LC dúplex. Pero si su diseño utiliza óptica BiDi (bidireccional) o una aplicación de fibra única-específica, es posible que necesite tecnología simplex. Verifique la interfaz del puerto en su dispositivo - no asuma dúplex de forma predeterminada sin verificar.
Paso 3: elija el pulido del conector
Para la mayoría de las aplicaciones Ethernet empresariales y de centros de datos, el pulido UPC es estándar. Si trabaja en un entorno de telecomunicaciones PON, CATV o de larga distancia-, es posible que necesite APC. La codificación de colores ayuda: las botas azules generalmente indican modo único UPC, las botas verdes indican APC. Los conectores multimodo suelen tener fundas beige (OM1) o aguamarina (OM3/OM4). Verifique con el pulidor de su adaptador - mezclar UPC y APC dañará las férulas.
Paso 4: decida entre dúplex estándar o uniboot
Si está parcheando menos de 24 puertos en un bastidor de baja-densidad, los cables dúplex estándar son simples y rentables-. Si está trabajando en un gabinete denso - 48, 96 o más puertos LC -, los cables uniboot reducen significativamente la congestión de cables. Considere el uniboot, especialmente cuando las prioridades son la gestión del flujo de aire, el rastreo de cables o los cambios frecuentes de polaridad.
Paso 5: verificar las combinaciones de extremos del conector
No todos los enlaces son LC-a-LC. Verifique ambos extremos de la ruta del enlace. En entornos mixtos, un extremo puede ser LC (en el puerto SFP del conmutador) mientras que el otro extremo es SC, FC o ST (en un panel de conexiones antiguo o en un dispositivo heredado). Latiguillos híbridos comoCables SC a LCManeje estas transiciones sin adaptadores adicionales.
Paso 6: Verifique la longitud del cable y la clasificación de la cubierta
Mide la ruta de ruta real -, no la distancia en línea recta-. Tenga en cuenta los bucles de servicio, los tendidos de cables verticales y el posicionamiento del panel de conexión. Para espacios con clasificación plenum-, confirme que la cubierta del cable cumpla con los requisitos del código de incendios local (OFNP o LSZH, según la jurisdicción). El exceso de longitud del cable crea problemas de gestión en racks densos; Una longitud insuficiente crea tensión en los conectores.
Antes de-usar-lista de verificación del pedido
Antes de finalizar la compra de cualquier cable de conexión LC, confirme estos seis elementos:
- Modo de fibra: ¿monomodo (OS2) o multimodo (OM3/OM4/OM5)?
- Construcción del cable: ¿simplex o dúplex?
- Pulido de conectores: ¿UPC o APC? (¿Y coincide con el adaptador en ambos extremos?)
- Tipos de conectores en ambos extremos: ¿LC-LC, LC-SC u otra combinación?
- Longitud del cable: ¿medida a lo largo de la ruta de enrutamiento real?
- Compatibilidad del transceptor y del hardware: ¿la especificación del cable de conexión coincide con la hoja de datos de la óptica?

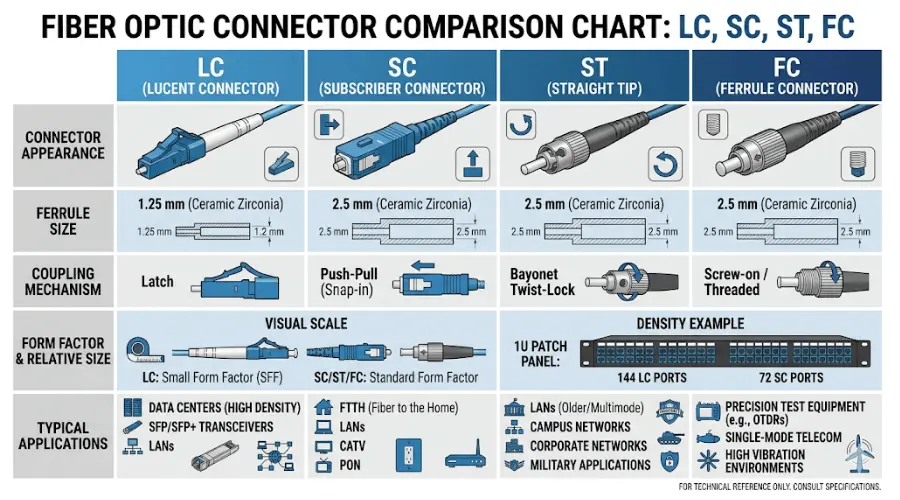

LC vs SC, ST y FC: una comparación práctica
Comprender cómo se compara LC con otros comunestipos de conectores de fibra opticale ayuda a decidir cuándo LC es la opción correcta y cuándo otro formato puede ser más apropiado.
Tabla comparativa
| Característica | LC | CAROLINA DEL SUR | CALLE | FC |
|---|---|---|---|---|
| Diámetro de la virola | 1,25 milímetros | 2,5 milímetros | 2,5 milímetros | 2,5 milímetros |
| Mecanismo de acoplamiento | Pestillo de empujar-tirar | Empujar-tirar | Bloqueo de giro-de bayoneta | Tornillo roscado-en |
| Tamaño relativo | Pequeño (SFF) | Medio | Medio | Medio |
| Densidad de puertos | Alto | Moderado | Bajo-moderado | Bajo |
| Uso típico hoy | Centros de datos, enlaces SFP, parches de alta-densidad | Empresa, FTTH, columna vertebral heredada | LAN heredada, industrial, militar | Equipos de prueba, algunas telecomunicaciones. |
| Compatibilidad SFP | Interfaz estándar para SFP/SFP+/SFP28 | Disponible mediante adaptador o modelos SFP específicos | Extraño | Extraño |
| Estándar TIA FOCIS | FOCIS-10 (TIA-604-10) | FOCIS-3 (TIA-604-3) | FOCIS-2 (TIA-604-2) | FOCIS-4 (TIA-604-4) |
¿Cuál es la diferencia entre conectores LC y SC?
La diferencia más importante es el tamaño físico. LC utiliza un casquillo de 1,25 mm, mientras que SC utiliza un casquillo de 2,5 mm. Esto significa que LC admite aproximadamente el doble de densidad de puertos en el mismo espacio de panel. Ambos conectores funcionan con fibra monomodo y multimodo, y ambos utilizan un diseño de acoplamiento push-pull. En implementaciones nuevas donde el hardware basado en SFP-es estándar, LC casi siempre es el conector que necesitará. SC sigue siendo común en instalaciones existentes, conexiones FTTH ONT y entornos donde la infraestructura se construyó alrededor de adaptadores SC.
¿Cuándo debería utilizar ST o FC en lugar de LC?
Los conectores ST utilizan un acoplamiento de cierre de bayoneta-y se encuentran principalmente en entornos LAN de campus antiguos, instalaciones gubernamentales y algunas aplicaciones industriales. Los conectores FC utilizan un acoplamiento roscado para conexiones seguras y resistentes a las vibraciones-y aparecen principalmente en configuraciones de prueba y medición o en equipos de telecomunicaciones más antiguos. Para nuevos proyectos de cableado estructurado, LC es la opción más práctica en la gran mayoría de los casos - pero si su hardware existente expone puertos ST o FC, necesitará cables de conexión compatibles o cables híbridos LC-a-ST/FC.

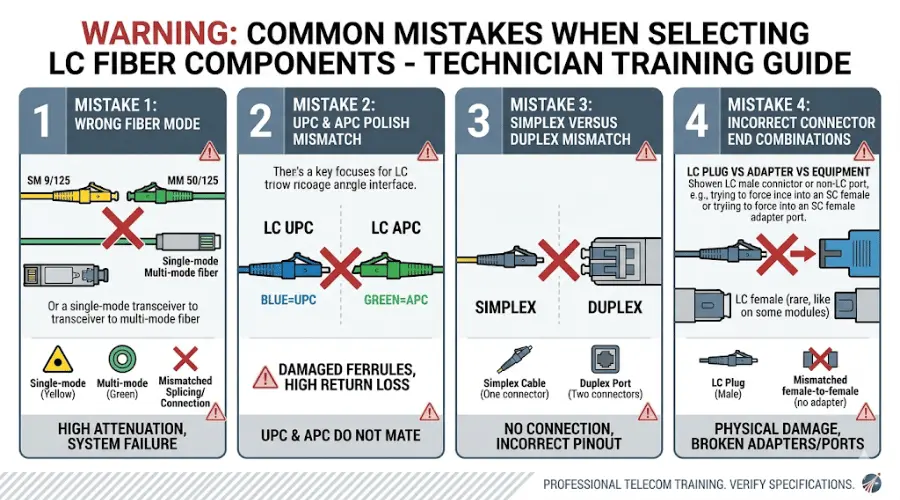

Errores comunes al seleccionar componentes de fibra LC
Solicitar el conector correcto pero el modo de fibra incorrecto
Este es el error de compra más frecuente que encontramos. El conector LC se acopla físicamente con el adaptador independientemente de si la fibra interna es monomodo o multimodo. La conexión parece correcta, pero el enlace falla por completo o muestra una atenuación excesiva. Confirme siempre el modo de fibra independientemente del tipo de conector.
Tipos polacos que no coinciden
Insertar un conector pulido APC-en un adaptador UPC (o viceversa) daña ambos extremos del casquillo. El espacio de aire creado por los ángulos no coincidentes provoca una alta pérdida de retorno y rayones potencialmente permanentes. Si trabaja en un entorno que combina conexiones UPC y APC - comunes en la distribución de telecomunicaciones - etiquete claramente los adaptadores y capacite al personal de instalación sobre el sistema de arranque codificado por colores-.
Ignorar los requisitos simplex frente a dúplex
Un cable LC dúplex no encajará físicamente en un panel adaptador LC simple y un cable simple dejará la mitad de un transceptor dúplex desconectada. Esto suena obvio, pero sucede cuando el pedido se realiza desde una lista de productos en lugar de desde una especificación de enlace verificada.
Suponiendo que todos los productos LC son intercambiables
Un conector LC no es un enchufe universal. El modo de fibra, el tipo de pulido, la construcción del cable (simple/dúplex/uniboot), el grado de fibra (OM3 frente a OM4, por ejemplo) y la clasificación de la cubierta del cable deben coincidir con el diseño del enlace. Verifique las especificaciones del módulo transceptor, el panel adaptador y la planta de fibra existente antes de asumir la compatibilidad.
Elegir basándose únicamente en el precio
Un cable de menor-costo que llega con el grado de fibra incorrecto, un extremo del casquillo no probado o una cubierta que no cumple con la clasificación contra incendios de su edificio genera más gastos en retrabajo y tiempo de inactividad que la diferencia de costos ahorrada. Primero evalúe la idoneidad - y luego compare los precios entre las opciones calificadas.
Preguntas frecuentes sobre conectores de fibra LC
¿Qué significa LC en fibra óptica?
LC significa Conector Lucent. El diseño fue desarrollado por Lucent Technologies y está estandarizado según TIA-604-10 (FOCIS-10). Cuenta con un casquillo cerámico de 1,25 mm y un mecanismo de cierre de vaivén.
¿Se utiliza el conector LC para fibra monomodo o multimodo?
Ambos. LC es un formato de conector, no una especificación de fibra. Puede obtener cables de conexión LC en modo único (OS2) y en grados multimodo, incluidos OM1, OM2, OM3, OM4 y OM5. El modo de fibra lo determina el cable y la óptica, no la forma del conector. Consulte nuestra comparación detallada entre fibra monomodo y multimodo para obtener más información.
¿Por qué la mayoría de los transceptores SFP utilizan conectores LC?
Los módulos SFP se diseñaron en torno al concepto de factor de forma pequeño - y el casquillo compacto de 1,25 mm de LC los convierte en la combinación natural. La interfaz LC dúplex permite separar fibras TX y RX en un espacio lo suficientemente pequeño como para admitir una alta densidad de puertos en conmutadores y enrutadores. Esto ha convertido a LC en el estándar de facto para conexiones de transceptores SFP, SFP+ y SFP28 en toda la industria.
¿Qué es un cable LC uniboot y cuándo debo utilizar uno?
Un cable LC uniboot combina ambas fibras dúplex en una sola cubierta redonda con una funda de conector unificada, en lugar de las dos patas separadas en un cable dúplex estándar. Utilice cables uniboot cuando la densidad de conexión sea alta, el espacio de enrutamiento de cables sea limitado o necesite la capacidad de invertir la polaridad en el conector sin reemplazar el cable. En escenarios de parcheo LC de alta-densidad - 48 puertos y superiores por panel - el ahorro de espacio es sustancial.
¿Puedo conectar un cable de conexión LC a un puerto SC?
No directamente. Los conectores LC y SC tienen diferentes tamaños de casquillo y dimensiones de carcasa. Para unir los dos, utilice un cable de conexión híbrido LC-a-SC o instale un panel adaptador híbrido LC-SC. Asegúrese de que el modo de fibra y el tipo de pulido coincidan en ambos lados.
¿Cuál es la diferencia entre UPC y APC en un conector LC?
UPC (Ultra Physical Contact) tiene un extremo plano y ligeramente curvado. APC (contacto físico en ángulo) tiene un ángulo de 8-grados que dirige la luz reflejada lejos del núcleo de la fibra, lo que genera valores de pérdida de retorno más altos. UPC es estándar para la mayoría de aplicaciones empresariales y de datos. Se prefiere APC en sistemas PON, CATV y analógicos donde la retrorreflexión puede degradar la calidad de la señal. Consulte nuestra guía UPC vs APC para obtener comparaciones técnicas detalladas.
¿Cómo limpio un conector LC?
Utilice una herramienta de limpieza de fibra óptica diseñada para casquillos de 1,25 mm - ya sea un limpiador de lápiz de un-clic o toallitas sin pelusa- con alcohol isopropílico. Inspeccione la férula con un microscopio de fibra antes y después de la limpieza. Los casquillos sucios o rayados son una de las causas más comunes de pérdida de inserción inesperada en el campo. Para conocer las prácticas de mantenimiento general, consulte nuestras pautas de limpieza y mantenimiento de fibra óptica.
Conclusión: tomar la decisión correcta sobre el conector LC
El conector de fibra LC es la interfaz estándar para la mayoría de las conexiones de fibra óptica modernas - y por una buena razón. Su casquillo compacto de 1,25 mm admite una alta densidad de puertos, su pestillo push-pull es práctico para los técnicos de campo y su adopción universal por parte de los fabricantes de transceptores basados en SFP-significa que es parte de casi todas las nuevas implementaciones de red.
Pero "LC" por sí sola no es una especificación completa. El producto LC adecuado para su proyecto depende de seis cosas correctas: modo de fibra, construcción simple o dúplex, pulido del conector, combinaciones de extremos del conector, longitud del cable y compatibilidad del hardware. Si omite cualquiera de esas comprobaciones, corre el riesgo de que un cable se conecte físicamente pero falle ópticamente.
Si está planificando un proyecto de cableado de fibra y necesita conectores LC,Conectores de fibra óptica LC, cables de conexión, adaptadores o pigtails adaptados a sus especificaciones, explore nuestro catálogo de cables de conexión LC ocontacta con nuestro equipo técnicopara obtener orientación específica-del proyecto.
