La decisión en un minuto
Para la mayoría de los ODF estándar, cajas de terminación y empalmes de fibra única-de-mediana-cuenta, elCable flexible de fibra de 250 um frente a 900 umLa decisión debe comenzar con 900 µm. Es más fácil de manipular alrededor del conector y el área de enrutamiento. Cuando la densidad del empalme-del casete, el diseño de la fusión en masa-o el espacio de enrutamiento restringido se convierte en el factor limitante, 250 µm suele ser el mejor punto de partida.
El diámetro del amortiguador es una elección de construcción mecánica, no un grado óptico. Un cable flexible de fibra de 900 µm no produce inherentemente una menor pérdida de empalme que un cable flexible de 250 µm, y una fibra de 250 µm no es ópticamente inferior porque sea más delgada.
Eso cambia la cuestión de la ingeniería. En lugar de preguntar qué diámetro funciona mejor, pregunte qué presentación de fibra se adapta a la bandeja, el flujo de trabajo, el método de empalme y la protección mecánica disponible en la instalación.

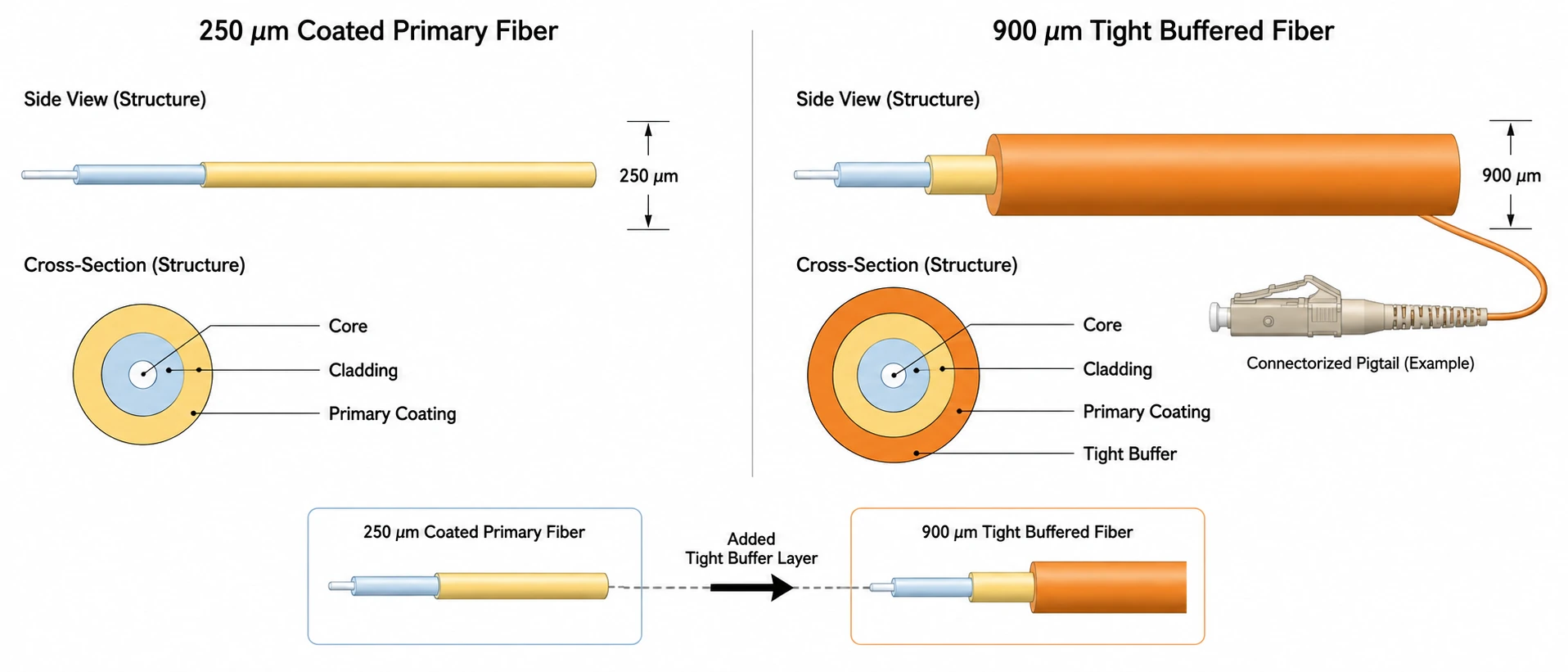

Lo que realmente miden 250 µm y 900 µm
Una fibra monomodo-de telecomunicaciones típica se puede simplificar como:
Núcleo de ~9 µm → revestimiento de 125 µm → revestimiento primario de ~250 µm → tampón opcional de ~900 µm
La dimensión de 250 µm normalmente se refiere a la fibra óptica recubierta. Una construcción de 900 µm añade otra capa protectora alrededor de esa fibra recubierta. La fibra óptica subyacente puede seguir siendo del mismo tipo de fibra.
Por eso la frase de búsqueda comúnTubo holgado de 250 um frente a amortiguador ajustado de 900 umnecesita calificación. Una fibra recubierta de 250 µm se encuentra frecuentemente dentro de cables de tubo sueltos-, mientras que la fibra protegida-apretada de 900 µm es común en conjuntos de terminaciones interiores. Sin embargo, el diámetro por sí solo no define la construcción completa del cable.
Construcción Pigtail de 250 µm frente a 900 µm de un vistazo
| factor de ingeniería | Cable flexible de fibra de 250 µm | Cable flexible de fibra de 900 µm |
|---|---|---|
| Vidrio óptico | Puede utilizar el mismo tipo de fibra SM/MM | Puede utilizar el mismo tipo de fibra SM/MM |
| Diámetro del revestimiento | Normalmente 125 µm | Normalmente 125 µm |
| presentación exterior | Fibra recubierta primaria | Amortiguador adicional alrededor de la fibra recubierta |
| Manejo | mas delicado | Más fácil de manejar individualmente |
| Protección mecánica | Depende más de la bandeja/gabinete | Mejor protección durante el enrutamiento y la preparación |
| Densidad de la bandeja | Más alto | Más bajo |
| Flujo de trabajo de desmontaje | Menos material para eliminar | Depende en gran medida de la construcción del buffer |
| Casete con alto contenido de fibra- | A menudo ventajoso | Puede consumir un volumen de enrutamiento innecesario |
| Flujo de trabajo de fusión masiva/cinta | Mejor alineado con muchas arquitecturas densas | Generalmente menos atractivo |
| Terminación ODF estándar | Utilizable, pero la protección debe diseñarse en | Por lo general, el valor predeterminado práctico |
La diferencia geométrica bruta es mayor de lo que sugieren inicialmente los diámetros. Si dos construcciones circulares se comparan solo por el diámetro, sus áreas de sección transversal-se escalan con el cuadrado del diámetro:
(900 / 250)² ≈ 12.96
Eso no significa que una bandeja pueda contener exactamente 13 veces más fibras de 250 µm. Los manguitos de empalme, los requisitos de curvatura, los bucles flojos, los retenedores y los cruces de fibras también consumen espacio. El cálculo explica por qué reemplazar muchas secciones de enrutamiento de 250 µm con secciones de 900 µm puede afectar una bandeja de alto recuento-mucho más de lo que sugieren los números de diámetro por sí solos.
El tamaño del búfer no determina el rendimiento óptico
El diámetro del buffer no determina la pérdida de inserción. Durante el empalme por fusión, la interfaz óptica relevante es la fibra de vidrio preparada. El recubrimiento o amortiguador se retira de la región de empalme antes de que las fibras escindidas se alineen y fusionen.
La Asociación de Fibra Óptica describe la pérdida de empalme-fusión-monomodo como típicamente0,1 dB o menos. Una pérdida mayor puede indicar problemas como contaminación o un empalme imperfecto. Esto sigue siendo un problema de calidad-del empalme, no evidencia de que un buffer de 900 µm transmita la luz mejor que un recubrimiento de 250 µm. (Asociación de Fibra Óptica)
No acepte "900 µm para menor pérdida" como una especificación de RFQ significativa.
En su lugar, confirme que las fibras ópticas que se van a unir sean compatibles. El tipo de fibra y, cuando sea relevante, las características del campo de modo-importan mucho más que el diámetro exterior del buffer. El contexto de preparación más amplio está cubierto en nuestroguía de métodos de terminación de cables de fibra.

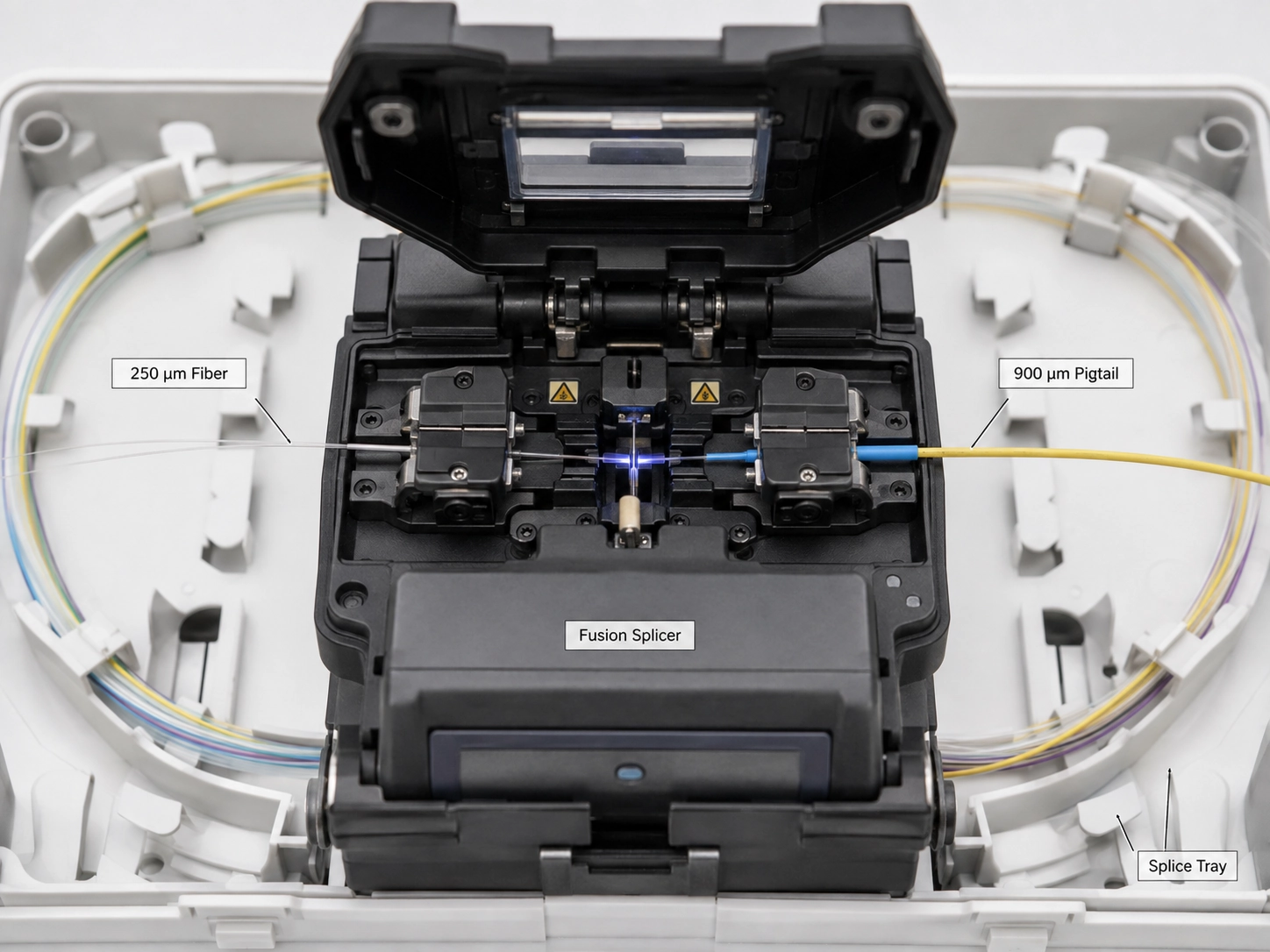

¿Se puede fusionar fibra de 250 µm con un cable flexible de 900 µm?
Sí. AFibra de 250um a coleta de 900umLa transición es una arquitectura normal cuando las fibras ópticas subyacentes son compatibles.
La empalmadora por fusión no está soldando "material de 250 µm" con "material de 900 µm". Ambas construcciones protectoras están desmontadas de la región de empalme. El vidrio se limpia y se corta, las fibras preparadas se alinean y fusionan, y el empalme terminado se protege antes de almacenarlo en la bandeja.
FOA ilustra esto directamente con un cable de planta exterior- de 24-fibras en el que fibras de 250 µm se empalman a pigtails de 900 µm codificados por colores para su terminación. (Asociación de Fibra Óptica)
La verdadera condición es la compatibilidad óptica. Si dos fibras tienen diferentes características de campo-modo o de retrodispersión, un OTDR puede mostrar diferentes pérdidas de empalme aparentes dependiendo de la dirección de la prueba. La medición bidireccional ayuda a caracterizar esa situación correctamente. (Asociación de Fibra Óptica)
Por lo tanto, una especificación de adquisición no debería rechazar una arquitectura de 250 µm-a 900 µm simplemente porque los diámetros exteriores difieren.
Cuando un cable flexible de fibra de 900 µm es la mejor opción de ingeniería
A Pigtail de fibra de 900um para empalme por fusiónes el punto de partida práctico en una ODF normal o caja de terminación cuando hay espacio de enrutamiento disponible y los técnicos manejan las fibras individualmente.
Terminación estándar ODF y telecomunicaciones
Para la terminación LC en un ODF, un cable flexible de 900 µm generalmente proporciona una protección de fibra individual-más útil que una presentación de 250 µm cuando la bandeja tiene suficiente espacio de enrutamiento. Esta es la aplicación práctica detrás de unCable flexible de fibra LC para ODFespecificación, en lugar de simplemente elegir 900 µm porque es más grueso.
Hay un límite importante. Un buffer de 900 µm no es equivalente a un cable de conexión con camisa de 2,0 o 3,0 mm. Si la fibra sale de la bandeja protegida y será tirada, atada, reposicionada o expuesta repetidamente a la manipulación del equipo, la especificación más segura es un cable encamisado adecuadamente o protegido de otro modo.
Número bajo-de casillas de terminación
En cantidades modestas de fibra, ahorrar volumen de enrutamiento no suele ser la limitación dominante. Si la bandeja ya proporciona una ruta de recorrido protegida, 900 µm generalmente facilita la instalación y la posterior identificación.
Ese valor predeterminado deja de funcionar cuando el buffer adicional provoca cruces de fibras, almacenamiento de holgura comprimida o interferencia con la cubierta de la bandeja. En ese punto, la geometría del recinto se ha convertido en la variable de control.
Cuando los pigtails de 250 µm tienen más sentido
A coleta de fibra de 250umse convierte en la mejor opción cuando la densidad de enrutamiento es la limitación y el gabinete en sí proporciona la protección mecánica requerida.

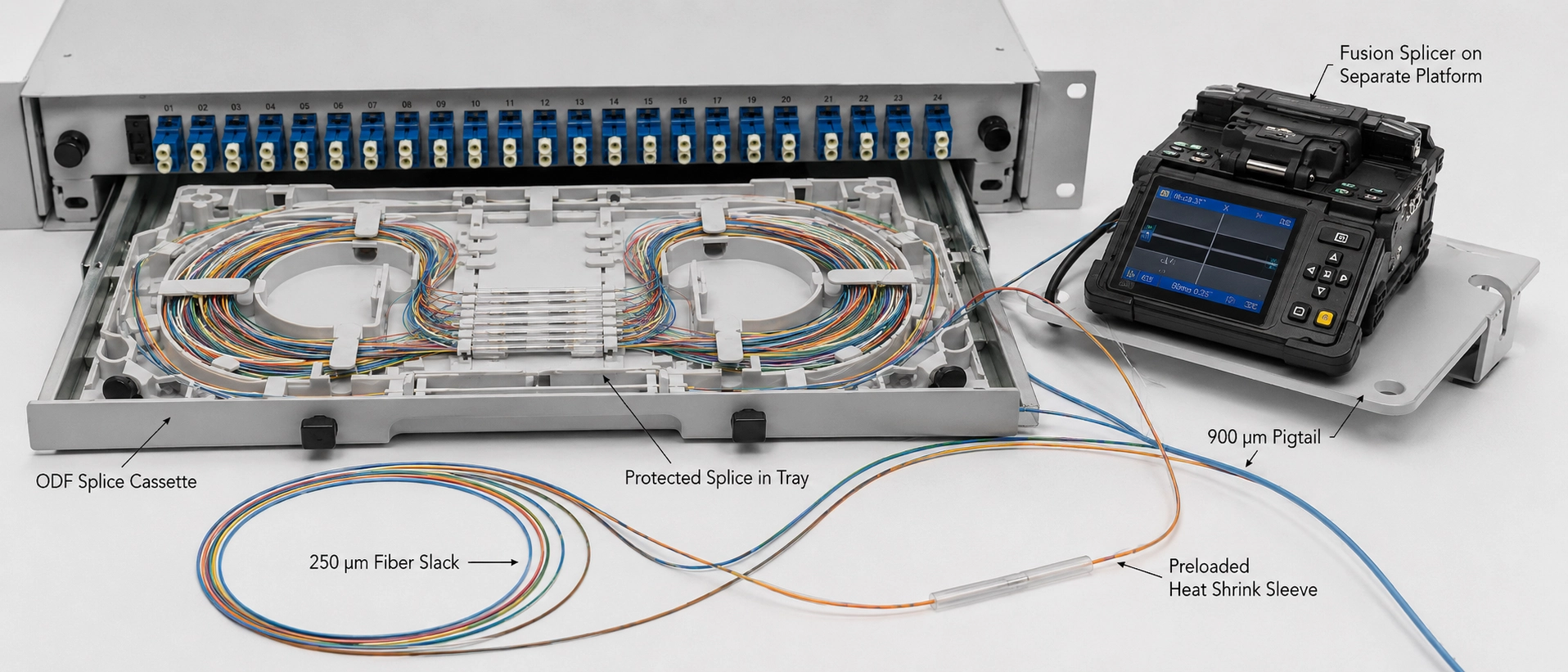

Casetes de empalme de alta-densidad
en un lugar protegidoPigtail de fibra para casete de empalme.diseño, el enrutamiento de 250 µm reduce el volumen ocupado por las fibras individuales y deja más espacio alrededor de los soportes de empalme y las rutas de almacenamiento-holgadas.
Aquí es donde resulta útil la comparación geométrica de 12,96×. No predice la capacidad del casete. Explica por qué una diferencia de diámetro de 650 µm se vuelve importante cuando se repite en muchas secciones de enrutamiento individuales.
La condición es protección mecánica. Una fibra recubierta de 250 µm debe permanecer dentro de una ruta de gestión de fibra-controlada. Mover fibra de 250 µm sin protección fuera del casete simplemente cambia un problema de densidad por un problema de riesgo mecánico-.
Arquitectura de cinta y fusión-masiva
Los sistemas-de fusión masiva están diseñados para mover varias fibras juntas a lo largo del flujo de trabajo. Los buffers individuales de 900 µm pueden ir en contra de esa ventaja de densidad.
Nuestra posición es más específica que la regla común de "900 µm en interiores, 250 µm en exteriores":Elija la presentación utilizada por la arquitectura de empalme, no el límite del edificio.
El mejor ensamblaje puede utilizar ambos tamaños
A Cable flexible de fibra de 250 um frente a 900 umEl montaje no necesita el mismo diámetro de protección desde el conector hasta el empalme. Este es el ancla de coincidencia exacta-del contenido medio-del artículo, pero también describe una opción de diseño físico importante.
Un casete híbrido puede enrutar fibra protegida de 900 µm desde el panel conector o adaptador a través del área donde los técnicos manejan los pigtails individuales, luego hacer la transición en un punto protegido definido dentro del casete a fibra recubierta de 250 µm para la región de empalme y almacenamiento de holgura-. La sección lateral de empalme-gana densidad de enrutamiento sin forzar a la sección lateral del conector-a renunciar a la protección de manipulación.
Esto resulta útil cuando se solicita una especificación de diámetro de mantilla para resolver dos requisitos mecánicos diferentes. El lado de terminación necesita protección de manipulación, mientras que el lado de empalme puede necesitar densidad de enrutamiento.
Por lo tanto, para la adquisición, "¿250 o 900 µm?" a veces es incompleto. El dibujo debe identificar dónde comienza y termina cada presentación de fibra y si la transición queda protegida por el casete.
Los problemas de instalación que suelen aparecer después de la adquisición
Una especificación de fibra técnicamente compatible aún puede generar trabajo de campo innecesario si el comportamiento de desforre, la protección del empalme y la geometría de la bandeja se verifican solo después de que llega el material.
La capacidad de separación es parte de la especificación
Dos fibras vendidas como 900 µm pueden comportarse de manera diferente durante la preparación porque el diámetro exterior nominal no indica qué tan fuerte está adherido el amortiguador a la fibra recubierta subyacente.
Cuando un tampón bien sujeto no se puede retirar limpiamente durante la longitud de preparación requerida, los técnicos no deben compensar con un solo tirón más fuerte. Los segmentos de pelado más cortos reducen la carga aplicada a la fibra expuesta. Si la preparación aún es inconsistente, se debe revisar la herramienta de desmontaje y la construcción del amortiguador antes de la instalación de producción.
por unProveedor de coletas de fibra de 900umPor lo tanto, la solicitud de cotización "900 µm" por sí sola está incompleta. Especifique el requisito de preparación o construcción del buffer y confirme que el método de extracción previsto sea compatible con él.
Los protectores de empalme deben ajustarse al soporte de la bandeja
La fusionadora maneja el vidrio preparado, pero la bandeja tiene que gestionar el empalme protegido después. Las dimensiones del protector, el soporte de la funda y el recorrido de guiado forman, por tanto, un sistema mecánico.
Verifique las dimensiones del protector soportado por el portaempalmes antes de ordenar las mangas. Un protector que no se asiente completamente en el soporte puede empujar la transición de fibra hacia la pared de la bandeja y crear una curva innecesaria inmediatamente al lado del empalme protegido.
Esto es más útil que asumir que un protector más largo es automáticamente más seguro.
Verifique la bandeja con la tapa cerrada
Una disposición de enrutamiento que encaja mientras el casete está abierto no es necesariamente una instalación terminada.
Una vez almacenados los empalmes, los protectores y la holgura, verifique que al cerrar la cubierta no se comprima los bucles, se levanten las fibras de los retenedores ni se cree una transición brusca al lado de un protector. Aquí es donde la selección del búfer deja de ser una comparación de catálogos y se convierte en una decisión de diseño-de recinto.

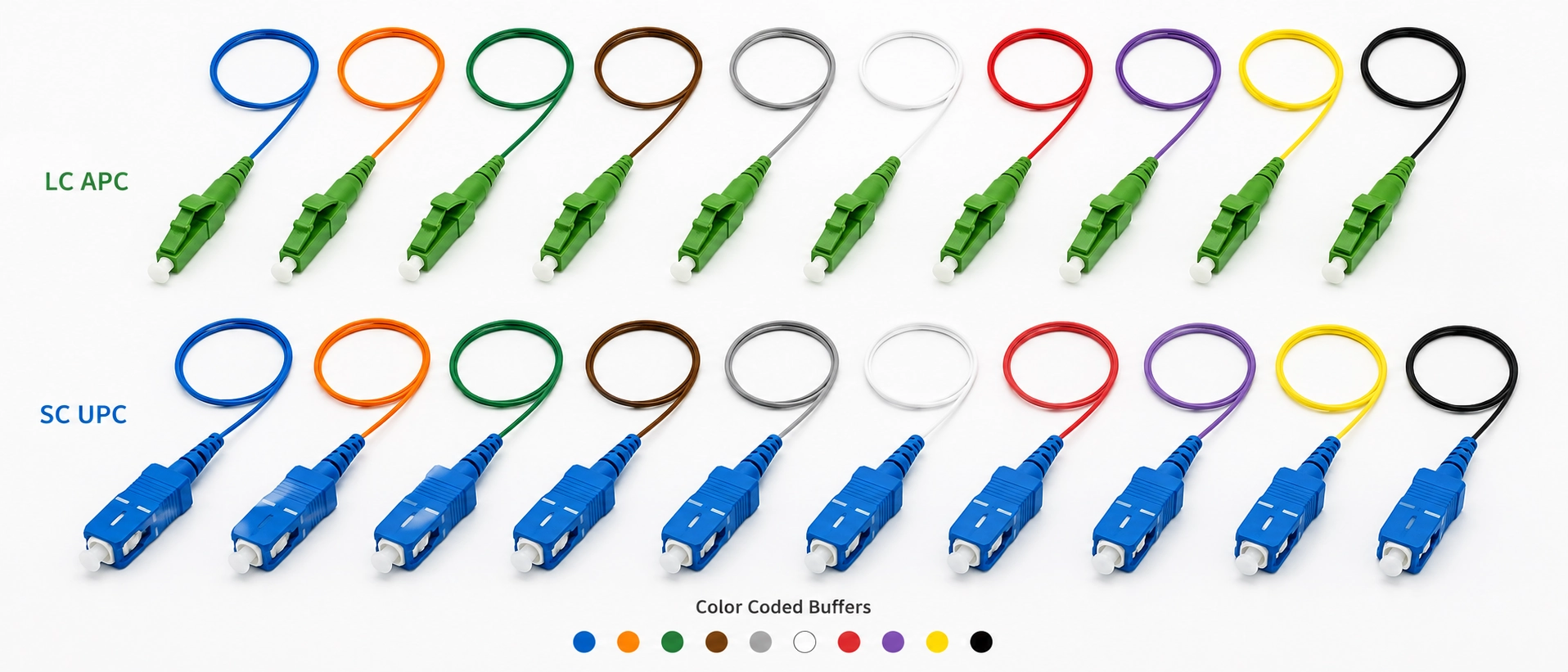

Lo que incluiríamos en una solicitud de cotización de cable flexible de fibra
por unensamblaje de coleta de fibra personalizado, especificar sólo "250 µm" o "900 µm" deja varias variables sin resolver. Dos citas pueden coincidir con el diámetro nominal y al mismo tiempo diferir en el tipo de fibra, el comportamiento de la tira, la construcción del conector, la identificación y cómo el conjunto encaja realmente en la bandeja prevista.
Una solicitud de cotización de producción debe definir:
- Tipo de fibra óptica, como OS2/G.652.D, G.657.A1/A2, OM3 u OM4.
- Presentación de las fibras: fibra recubierta de 250 µm, fibra amortiguada de 900 µm o una transición definida entre ellas.
- Tipo de conector, como LC, SC o FC.
- Tipo polaco, UPC o APC cuando corresponda.
- Recuento de fibras e identificación/secuencia de colores. Cuando la identificación deba coincidir con la planta del cable, defina la convención explícitamente. NuestroGuía de códigos de colores de fibra óptica.cubre esta capa.
- Longitud del pigtail y tolerancia requerida.
- Criterios de aceptación óptica del conjunto conectorizado terminado.
- Entorno de instalación y tipo de gabinete, como ODF, casete de empalme, caja de terminación FTTH o una interfaz de cierre de planta externa-.
Esos campos evitan la ambigüedad en las especificaciones, pero aún no pueden probar que el ensamblaje pasará físicamente a través de un gabinete en particular.
por unPigtail de fibra para instalación de telecomunicaciones., agregar el dibujo de la bandeja o una fotografía clara de la ruta a la solicitud de presupuesto brinda al proveedor información que una especificación de texto no puede proporcionar: dirección de salida del conector, ubicación de transición del buffer, geometría del soporte-de la funda y la ruta disponible para almacenar la holgura.
Elija por arquitectura de implementación, no por hábito
| Situación de implementación | Elección inicial | Razón de ingeniería |
|---|---|---|
| Tronco OSP de 250 µm en un ODF normal | coleta de 900 µm | Manejo individual más fácil; El empalme de 250 µm-a-900 µm es normal |
| Caja FTTH de bajo-conteo con sala de enrutamiento adecuada | Generalmente 900 µm | La densidad máxima rara vez es la restricción de control |
| Casete compacto de alta-densidad | Evalúe 250 µm primero | Reduce el volumen de enrutamiento dentro del espacio protegido |
| Diseño de cinta o fusión-masiva | Arquitectura de 250 µm/cinta | Preserva la ventaja de densidad del método de empalme. |
| Fibra manipulada repetidamente fuera de una bandeja protegida | Ninguno debería ser el valor predeterminado | Utilice cordaje con camisa adecuada o protección mecánica. |
La señal más útil de que el valor predeterminado de 900 µm se ha roto no es un umbral de recuento de fibras- arbitrario. Es un conflicto de enrutamiento. Si las secciones planificadas de 900 µm impiden que la holgura requerida, la colocación del protector o el espacio libre de la cubierta coexistan dentro de la bandeja, evalúe la arquitectura de 250 µm.
Antes de publicar un recuento alto-Cable flexible de fibra de 250 um frente a 900 umespecificación, compárelo con el dibujo de la bandeja real. La salida del conector, la posición del soporte-de la funda, la transición del amortiguador y la holgura almacenada deben funcionar simultáneamente después de que se cierra la cubierta.
Si la instalación realmente requiere cable encamisado en lugar de cableado flexible, FB-LINK'sconfiguraciones de cable de conexión de fibra ópticaCubre el conector relevante, la fibra y las opciones de protección.
Preguntas frecuentes
¿Cuál es la principal diferencia entre un pigtail de fibra de 250 µm y de 900 µm?
Un pigtail de 900 µm agrega un amortiguador protector alrededor de la fibra recubierta de aproximadamente 250 µm, por lo que las diferencias prácticas son el manejo, la protección mecánica, el pelado y la densidad de la bandeja en lugar del rendimiento óptico.
¿Puedo fusionar fibra de 250 µm con un cable flexible de 900 µm?
Sí. Si las fibras ópticas subyacentes son compatibles, las capas protectoras se retiran del área de empalme antes de fusionar las fibras de vidrio preparadas.
¿Un pigtail de 900 µm tiene una menor pérdida de inserción?
No. El diámetro del amortiguador por sí solo no reduce la pérdida de inserción; El rendimiento óptico depende de la compatibilidad de la fibra, la calidad del empalme, la calidad del conector y el resto de la ruta óptica.
¿Qué tamaño de búfer es mejor para un casete de empalme de alta-densidad?
Un cable flexible de fibra de 250 µm suele ser el mejor punto de partida cuando la limitación principal es el espacio de enrutamiento protegido, mientras que el de 900 µm es práctico cuando se manejan más cosas y hay suficiente espacio en la bandeja disponible.
¿Qué tamaño de búfer debo usar en un ODF estándar?
Un pigtail de 900 µm suele ser el valor predeterminado práctico para un ODF estándar con espacio de enrutamiento adecuado y empalme por fusión individual.
Antes de congelar la especificación Pigtail
El tamaño del búfer debe decidirse antes de que el pigtail se convierta en una línea de pedido de compra fija-. En esa etapa, es posible que la bandeja, el soporte de la funda, el flujo de trabajo de extracción y la ruta de enrutamiento ya hayan determinado qué presentación es práctica.
Para un realCable flexible de fibra de 250 um frente a 900 umproyecto, proporcione a FB-LINK el conector y el pulido, la especificación de fibra óptica, la presentación de fibra requerida, el número de fibras, la longitud del cable flexible y el dibujo de la bandeja o gabinete. Esas entradas permiten que la construcción propuesta se revise con respecto a los requisitos del lado-del empalme y del lado de la terminación-antes de que se congele la especificación.
Si se requiere documentación de prueba de pigtail, comportamiento de desmontaje o tolerancias de ensamblaje específicas del proyecto-, indíquelos explícitamente en la solicitud de presupuesto y solicite confirmación con respecto a la construcción exacta del pigtail propuesta. No asuma que una afirmación de prueba publicada para otro conjunto de fibra se aplica automáticamente al pigtail que se está comprando.
