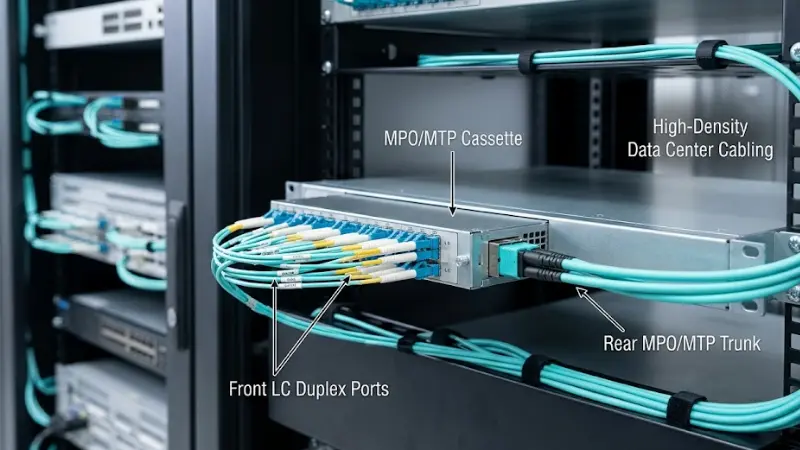

Las estructuras de los centros de datos son cada vez más densas y rápidas. A medida que los gabinetes se llenan y los enlaces se mueven de 10G a 40G, 100G y luego hacia 400G, la ejecución de puentes dúplex de punto-a-puntos individuales deja de escalar - las vías se llenan, el etiquetado se rompe y cada movimiento o adición se convierte en una búsqueda a través de un manojo de cables sueltos. Este es el problema para el que está diseñado un casete MPO/MTP.
Un casete MPO/MTP toma un conjunto troncal con un alto número de -fibras-y lo divide en los conocidos puertos LC o SC a los que realmente se conectan sus conmutadores y servidores. Bien hecho, ofrece parches de alta-densidad que son rápidos de instalar, predecibles de mantener y listos para migrar. Esta guía explica qué son estos módulos, los tipos y configuraciones que verá, cómo funciona la polaridad, dónde encajan y cómo elegir uno sin pedir la pieza incorrecta. Si todavía está sopesando los conectores de matriz frente a los dúplex, nuestra descripción general deLC versus MTP/MPO en diseños de alta-densidades un compañero útil.
¿Qué es un casete MPO/MTP?

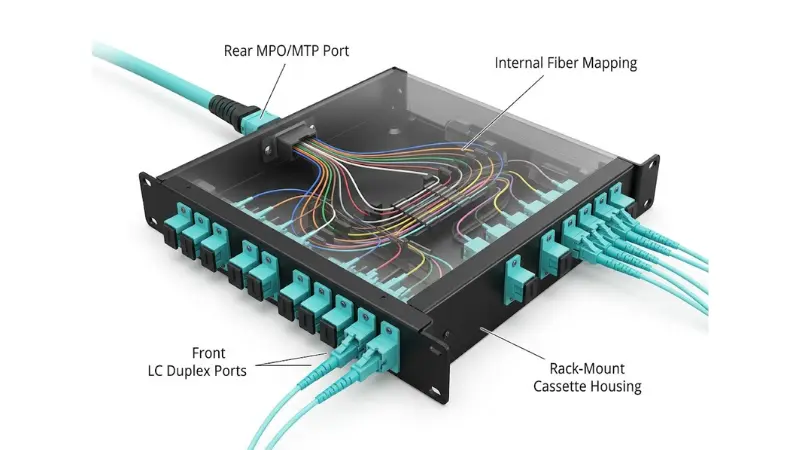

Un casete MPO/MTP es un módulo de fibra pre-montable en bastidor- preterminado. La parte trasera tiene uno o más adaptadores de matriz MPO/MTP - la interfaz troncal - y la parte delantera lleva una fila de adaptadores LC (generalmente dúplex) o SC para conexión. Dentro de la carcasa, una cinta corta o bifurcación asigna cada posición de fibra en el conjunto a un puerto frontal-específico.
Ese mapeo interno es el punto: se fija en la fábrica y se prueba antes del envío, por lo que la relación entre las posiciones del conjunto trasero y los puertos frontales es predecible. Esa previsibilidad es también la razón por la que la polaridad (que se analiza a continuación) debe planificarse como un sistema en lugar de fijarse en el sitio. En un diseño típico, el puerto MPO/MTP posterior conecta una línea troncal principal de -fibra-, y los puertos LC o SC frontales brindan al equipo una interfaz limpia y estándar para conectarse.

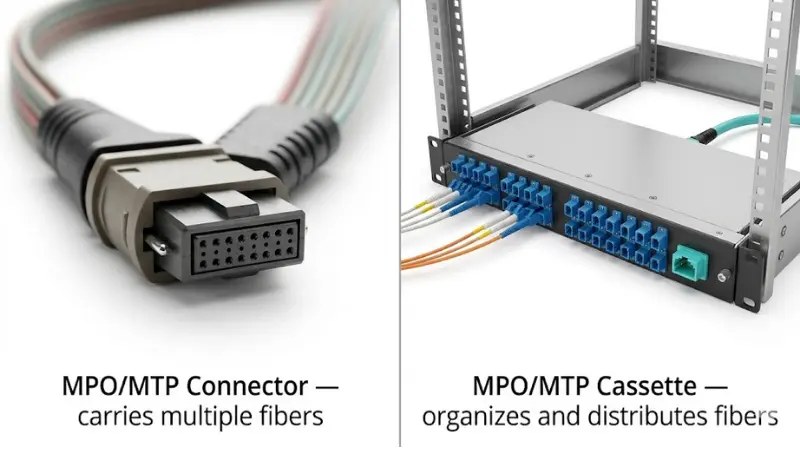

Conector MPO/MTP frente a casete MPO/MTP
Estos dos términos se utilizan de manera vaga, pero no son lo mismo.
Unconector MPO(Multi-fibra Push-On) es el conector en sí: un solo cuerpo que sostiene múltiples fibras en una férula MT de precisión, con pasadores guía que definen una interfaz macho (con clavijas) o hembra (sin clavijas). MTP es una versión registrada y de mayor-tolerancia del conector MPO de US Conec; según elPreguntas frecuentes sobre US Conec, la marca MTP está diseñada para mejorar el rendimiento óptico y mecánico sin dejar de ser un MPO que cumple con los estándares-. Ambos están definidos por los mismos estándares de interconexión - IEC 61754-7 y TIA-604-5 (FOCIS 5), comoFluke Networks resume- por lo que todos los conectores MTP son conectores MPO, pero no todos los MPO son MTP.
Un casete es el módulo alojado que contiene el conector más el enrutamiento interno de fibra y los puertos adaptadores frontales. En pocas palabras: el conector transporta las fibras, mientras que el casete las organiza y distribuye dentro de un panel o recinto.

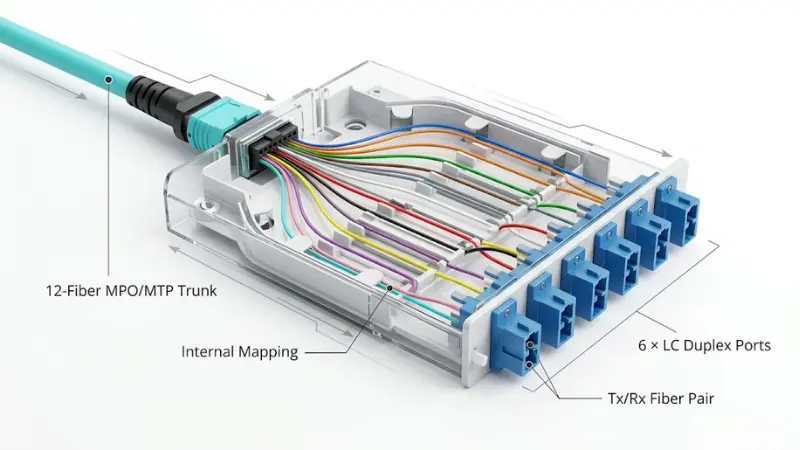

¿Cómo funciona un casete MPO/MTP? ¿Un ejemplo de 12 fibras?
Un casete común tiene dos lados: un puerto MPO/MTP en la parte trasera para elCable troncal MPO/MTPy puertos LC o SC en la parte frontal para cables de conexión.
Tomemos como ejemplo un baúl MPO de 12-fibras aterrizado en la parte trasera. Cada puerto LC frontal es dúplex: dos fibras, una de transmisión y otra de recepción. Entonces, doce fibras se asignan a seis puertos LC dúplex (doce posiciones simplex). Luego, un técnico utiliza puentes dúplex LC estándar para llegar a conmutadores, servidores u otro panel. La columna vertebral se mantiene compacta como una troncal de matriz única, mientras que la parte frontal se mantiene flexible y fácil de parchear. Si el concepto dúplex es nuevo, vea la diferencia entredúplex y simplexconexiones.
Tipos comunes de casetes MPO/MTP
"Cassette" es una categoría, no una sola pieza. Antes de especificar uno, decida dónde se ubicará en cada uno de estos ejes:
- Interfaz frontal:MPO/MTP-a-LC (con diferencia, el más común en centros de datos), o MPO/MTP-a-SC para algunos entornos empresariales, de telecomunicaciones y heredados.
- Recuento de fibras:8-fibras, 12 fibras y 24 fibras son estándar, con 16 fibras emergentes para óptica paralela 400G/800G. 8-los casetes de fibra se alinean naturalmente con transceptores paralelos de cuatro carriles, mientras que 12 fibras es el caballo de batalla para dividirse en seis LC dúplex. Una construcción típica de 8 fibras utilizaConjuntos de 8-fibra MTP-a LCen el lado del maletero.
- Modo de fibra:multimodo (OM3, OM4, OM5) para alcances cortos del centro de datos, o modo único-(OS2) para ejecuciones más largas y hojas de ruta de mayor-velocidad. El casete, el troncal y los latiguillos deben compartir el mismo modo.
- Tipo de polaridad:Tipo A, B, C o uno de los tipos universales más nuevos - debe coincidir con el resto del canal.
- Grado de pérdida-de inserción:componentes estándar versus componentes de baja-pérdida (a veces llamados "élite"), lo que es más importante cuando el presupuesto del enlace es ajustado.

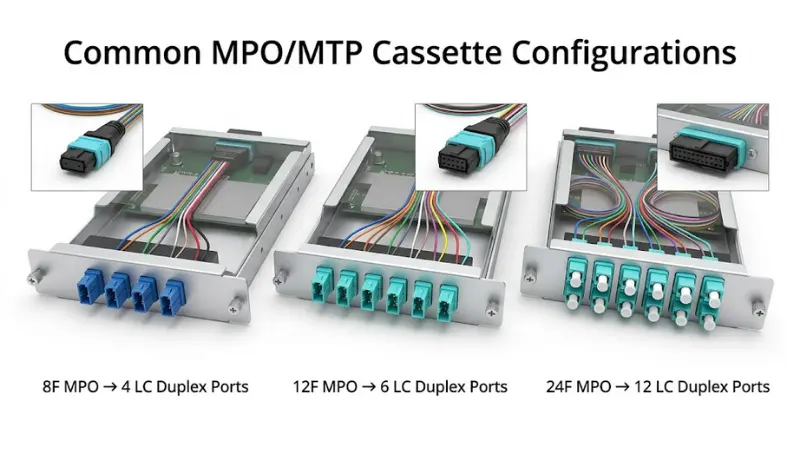

Configuraciones típicas de casetes MPO/MTP
La mayoría de los casetes-del mundo real se dividen en un puñado de desgloses estándar. Hacer coincidir uno con su transceptor y el número de puertos por adelantado evita sorpresas durante la instalación.
| Trasero (lado del maletero) | Mapeo interno | Frontal (lado del equipo) | Uso típico |
|---|---|---|---|
| 1 × MPO de 12 fibras | 12 fibras → 6 dúplex | 6 × LC dúplex | Equipo LC 10G sobre una red troncal de 12 fibras |
| 2 × MPO de 12 fibras | 24 fibras → 12 dúplex | 12 × LC dúplex | Mayor densidad en un solo módulo de 1U |
| 1 × MPO de 24 fibras | 24 fibras → 12 dúplex | 12 × LC dúplex | Menos troncos, columna vertebral más densa |
| 1 × MPO de 8 fibras | 8 fibras → 4 dúplex | 4 × LC dúplex | Rompiendo ópticas paralelas de 8 fibras (por ejemplo, enlaces tipo SR4) |
Para una construcción multimodo concreta, unCasete MTP OM4 de 12 fibrases un punto de partida común para la primera configuración anterior.
¿Por qué los centros de datos utilizan casetes MPO/MTP?

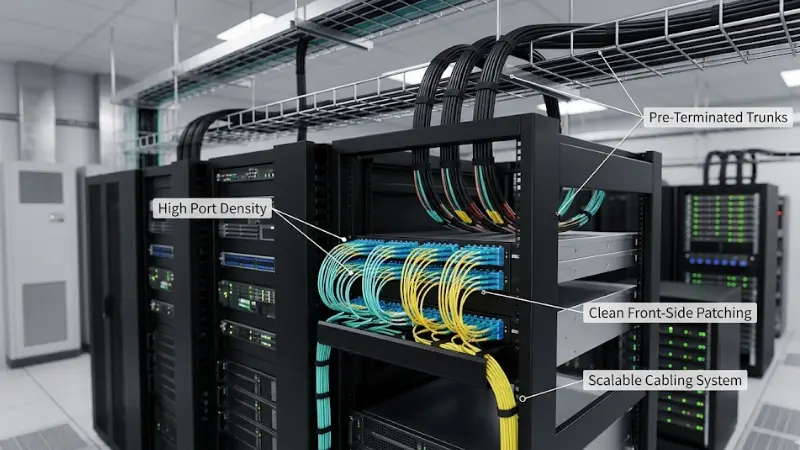

Alta densidad de puertos en menos espacio en rack
Un único troncal de matriz de 24-fibras reemplaza un conjunto de cables dúplex individuales y un casete de 1U puede presentar doce puertos LC dúplex. Se colocan troncales con un alto contenido de fibra-a lo largo del camino principal y se dividen cerca del equipo, lo que libera espacio en gabinetes, bandejas y conductos donde es más escaso.
Implementación más rápida y predecible
Los casetes se emparejan con troncales-terminados y probados en fábrica-de fábrica, por lo que la mayor parte del trabajo del conector se realiza antes de la entrega. En el sitio, el trabajo se convierte en "aterrizar el tronco, montar el casete, parchar el frente" - y mucho menos empalme o terminación en campo, que es lo que hace que los cronogramas de proyecto ajustados sean realistas.
Movimientos, adiciones y cambios más simples
Debido a que el lado del parche frontal está desacoplado de la red troncal, los técnicos pueden volver a parchear los puertos sin alterar la infraestructura troncal. Para una instalación que reorganiza racks y enlaces con regularidad, esa separación reduce el riesgo de desconectar una conexión no relacionada durante un cambio.
Una ruta de migración estructurada hacia 40G, 100G y más allá
El cableado basado en matrices- sustenta la óptica paralela, por lo que un sistema de casetes mantiene la planta modular a medida que aumentan las velocidades. Dicho esto, esto no es automático: el hecho de que un casete determinado admita un enlace futuro depende del tipo de fibra, la polaridad, el número de fibras y el presupuesto de pérdidas. Un sistema bien-planificado le brinda margen de maniobra; uno menos-especificado no lo hace.

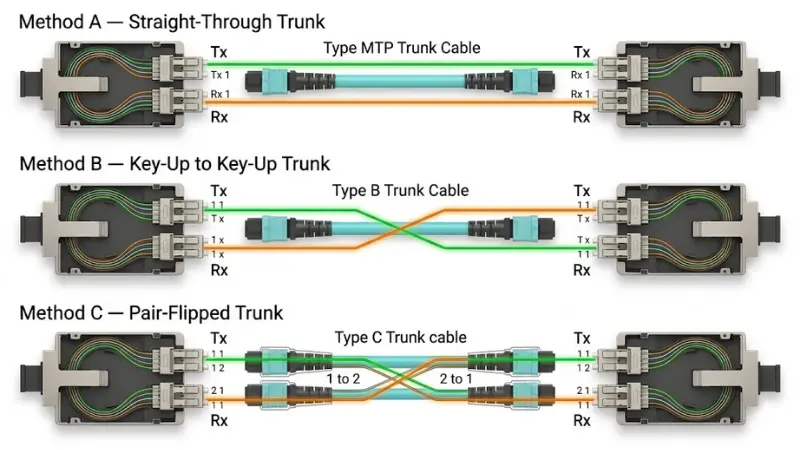

Polaridad del casete MPO/MTP: métodos A, B y C
La polaridad es el factor con mayor probabilidad de convertir una instalación-que parece limpia en un vínculo inactivo, por lo que merece más de una-línea de advertencia.
La polaridad simplemente significa que cada fibra de transmisión (Tx) debe llegar a una fibra de recepción (Rx) en el otro extremo. En un enlace LC dúplex simple, el cruce ocurre dentro del cable de conexión dúplex. En un sistema de matriz, el cruce puede ocurrir en el troncal, en el casete o en el cable de conexión -, por lo que debe gestionarse en todo el canal como un solo diseño. El estándar TIA-568 define tres métodos, basados en cables tipo A, B y C, y la revisión de 2022 (TIA-568.3-E) agregó dos métodos "universales" (U1 y U2) para simplificar las aplicaciones de matriz, comoFluke Networks explica.
- Método Autiliza un troncal directo-(tecla-arriba hasta tecla-abajo), con el cruce manejado en los latiguillos -, por lo que necesita un tipo de latiguillo en un extremo y otro diferente en el otro. Ese requisito de cables mixtos-es una fuente frecuente de errores en los pedidos.
- Método Butiliza un troncal de llave-hasta llave-arriba y un solo tipo de cable de conexión en todas partes. Su simplicidad lo hace popular para ópticas paralelas, aunque aún es necesario confirmar el tipo de extremo-de cara (UPC versus APC) y los detalles de modo único-antes de estandarizarlo.
- Método Cvoltea los pares de fibras dentro del tronco. Es el menos común y el más complejo de rastrear.
La regla práctica: elija un método y mantenga el troncal, el casete y los latiguillos compatibles con él. Pregunte al proveedor para qué tipo de polaridad está fabricado un casete y solicite un diagrama de cableado, luego verifique el mapeo real con un mapa de fibra o un informe de prueba de fábrica en lugar de asumirlo. Para un tratamiento-lenguaje sencillo de estas-compensaciones, esteUna mirada-real a la fibra MPO/MTPVale la pena leerlo antes de realizar el pedido.
¿Dónde se utilizan los casetes MPO/MTP?
Cambie-a-panel de conexiones-y cableado estructurado
Los casetes se montan en paneles de conexión de fibra para crear conexiones organizadas entre los conmutadores y el sistema de cableado estructurado - puertos LC frontales para una fácil conexión, troncales MPO/MTP en la parte trasera. Esta es la función cotidiana en los diseños de final-de-fila y-de-fila.
Cableado backbone y troncal entre zonas
En instalaciones más grandes, los troncales de matriz conectan las áreas de distribución principal, horizontal y de equipos (MDA, HDA, EDA), y los casetes distribuyen esas fibras troncales en puertos utilizables en cada zona. Untroncal MPO de fibra OM3 12-es un elemento básico típico que alimenta estos brotes.
Migración de 10G-a 40G/100G
Muchas redes parchean LC para 10G hoy en día, pero necesitan un camino hacia 40G o 100G. Los casetes ahora conectan una línea troncal de alta-densidad a equipos basados en LC- y, al mismo tiempo, mantienen la planta adaptable, lo cual es una de las razones por las que el cableado de matriz ocupa un lugar tan importante en la orientación.cómo elegir cableado de fibra 100G.
Salas de servidores empresariales, salas de telecomunicaciones y sitios perimetrales
Estos módulos no son sólo para hiperescala. Las salas de servidores empresariales, los armarios de telecomunicaciones y los gabinetes de borde de alta-densidad se benefician cuando el espacio, la organización y la velocidad de implementación importan.
Cassette MPO/MTP frente a panel adaptador MPO frente a cable de conexión
Tres productos resuelven problemas superpuestos y elegir el incorrecto es un error de selección común.
| Opción | que hace | mejor cuando | Compensación- |
|---|---|---|---|
| Casete MPO/MTP | Módulo alojado; matriz trasera → LC/SC frontal con un mapeo definido y probado | Necesita parches LC intercambiables y administrados desde una red troncal de matriz | Mayor coste por puerto |
| Panel adaptador MPO/MTP | MPO-a-paso del mamparo MPO-a través; sin fuga | El equipo es MPO-matriz nativa y parcheada-a-matriz | Sin ruptura de LC; necesita cables de conexión MPO |
| Cable de distribución/desplegado- | Conjunto en un extremo, múltiples patas LC en el otro; desarzonado | Desgloses breves y fijos de punto-a-puntos | Las piernas flojas son más difíciles de manejar y reemplazar |
Si sus conmutadores exponen puertos de matriz, unPanel adaptador MPO/MTPpuede ser todo lo que necesitas. Para una ejecución fija donde un módulo alojado es excesivo, unCable de conexión MPO-a-LCes la opción más sencilla.
Casete MPO/MTP frente a cableado dúplex tradicional
El cableado dúplex tradicional es perfecto para sistemas pequeños. A medida que aumenta el número de enlaces, los tramos de cables individuales se vuelven difíciles de rastrear y administrar -, que es donde el enfoque de casete gana su lugar.
| Artículo | Cableado dúplex tradicional | Sistema de casete MPO/MTP |
|---|---|---|
| Densidad de cableado | Más bajo | Más alto |
| Velocidad de instalación | Más lento en trabajos grandes | Más rápido con troncales pre-preterminadas |
| Mantenimiento | Más cables individuales para rastrear | Parche lateral frontal-, columna vertebral intacta |
| Lo mejor para | Un puñado de enlaces fijos | Entornos modulares de alta-densidad |
| Limitación | Difícil de escalar y gestionar cuando es denso | Mayor coste por-puerto; La polaridad debe ser planificada. |
| Tamaño típico del proyecto | Habitaciones pequeñas, algunos armarios. | Centros de datos y construcciones de grandes empresas |
¿Cómo elegir el casete MPO/MTP adecuado?
El recuento de puertos es la parte fácil. El casete también debe coincidir con el diseño del cableado, la interfaz del equipo y el presupuesto de rendimiento.
1. Tipo y grado de fibra
El modo multimodo OM3 y OM4 cubre los alcances cortos típicos dentro de un centro de datos - desde decenas de metros hasta unos pocos cientos, dependiendo de la velocidad - mientras que el modo único-OS2 maneja recorridos más largos y brinda el mayor margen para hojas de ruta de mayor-velocidad. Mantenga el casete, el troncal y los cables de conexión del mismo tipo. Si está decidiendo entre grados, compareFibra multimodo OM3 versus OM4y compara el modo multimodo con el monomodo-en nuestra guía paraFibra monomodo-y multimodo.
2. Recuento de fibras
Elija 8-fibras cuando vaya a dividir ópticas paralelas de cuatro-carriles, 12-fibras para la ruptura común de seis dúplex y 24 fibras cuando desee máxima densidad y menos troncales. Las entradas decisivas son el número de líneas de su transceptor, la cantidad de puertos dúplex que necesita y su plan de crecimiento, no un número predeterminado.
3. Interfaz frontal
LC dúplex es estándar porque LC domina en conmutadores, servidores y transceptores; SC todavía aparece en algunos equipos empresariales y heredados. Confirme el lado del equipo antes de realizar el pedido y haga coincidir el stock.Cordones de conexión dúplex LC.
4. Método de polaridad
Decida A, B, C o universal con anticipación, luego especifique el casete, el troncal y los cables que coincidan. Obtenga el diagrama de cableado por escrito.
5. Género y fijación
Los conectores MPO/MTP tienen clavijas (macho) o no clavijas (hembra), y una conexión solo se acopla correctamente entre sexos opuestos. Bloquee el género del casete frente al troncal durante la planificación - una discrepancia descubierta en el sitio significa una instalación retrasada, no un cambio rápido.
6. Pérdida de inserción y presupuesto de pérdida de enlace.
Cada par acoplado añade pérdidas y un casete introduce sus propias interfaces de conector, por lo que debe contarse en el presupuesto del canal - y no tratarse como "gratuito". Los canales multimodo de alta-velocidad como 40GBASE-SR4 y 100GBASE-SR4 funcionan con un presupuesto total ajustado, a menudo solo un par de decibeles en todo el enlace, por lo que cada par de conectores es importante. Cuando el presupuesto sea ajustado, elija componentes-de baja pérdida y verifique el canal completo con las especificaciones del transceptor.
7. Compatibilidad de carcasa y panel
Los casetes se montan en gabinetes de montaje en rack-y paneles de conexión, generalmente de 1U o 4U, con diseños fijos o deslizantes. No todos los casetes se adaptan a todos los gabinetes - confirme el tamaño, el estilo de montaje y la compatibilidad a nivel de pieza-. Si aún elige el gabinete en sí, esta comparación depaneles de conexión de fibra y ODFayuda.

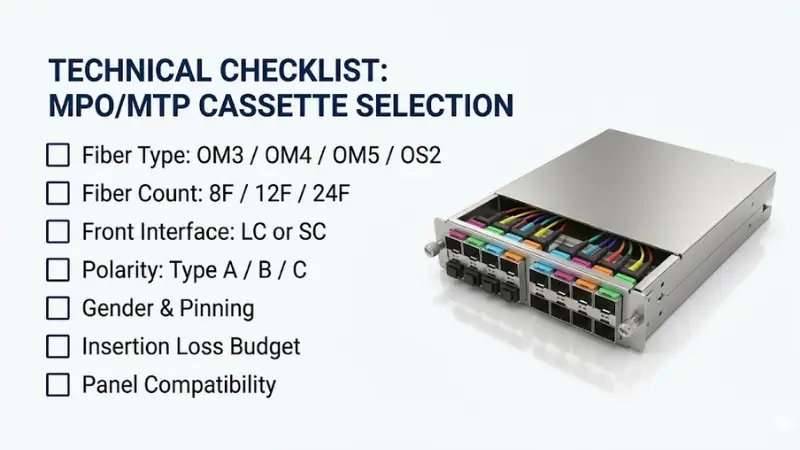

Una rápida lista de verificación de pre-selección:
- Tipo y grado de fibra fijados en casete, tronco y cables
- Recuento de fibra adaptado a los carriles del transceptor y a las necesidades de los puertos
- Interfaz frontal (LC o SC) confirmada contra el equipo
- Un método de polaridad, con un diagrama de cableado archivado
- Género y fijación resueltos en la etapa de diseño
- Presupuesto de pérdida de canal calculado según las especificaciones del transceptor
- Compatibilidad de la carcasa verificada por número de pieza
Errores comunes a evitar
Realizar el pedido antes de confirmar la polaridad
Riesgo:enlaces que no pasan luz a pesar de que todos los componentes están conectados físicamente, además de re-envío y reelaboración.Prevención:especifique el método de polaridad y solicite el diagrama de cableado antes de enviar la orden de compra.
Mezclar tipos o grados de fibra en un canal
Riesgo:pérdida excesiva o un canal-fuera de-especificaciones cuando se combinan los componentes OM3, OM4 y OS2.Prevención:especifique el casete, el baúl y los cables como un solo conjunto.
Pasando por alto el presupuesto de pérdida de enlace
Riesgo:un sistema-de apariencia ordenada que falla a alta velocidad porque la pérdida de inserción total es demasiado alta.Prevención:sume todo el canal y compárelo con el presupuesto del transceptor, especialmente para 40G y 100G.
Discrepancia de género o fijación
Riesgo:conectores que no se acoplan y una instalación que se detiene.Prevención:Bloquee el casete y el género del maletero durante el diseño, no durante el cableado.
Comprar solo por precio unitario
Riesgo:pérdida de inserción inconsistente, datos de prueba faltantes y polaridad poco clara de las piezas más baratas.Prevención:requieren una hoja de datos y un informe de prueba de fábrica, y valoran la coherencia sobre el elemento de línea más bajo - para un centro de datos, el rendimiento repetible es el ahorro que importa.
¿Cuándo utilizar - y cuándo no utilizar - casetes MPO/MTP?
Los casetes son una buena opción cuando:
- El proyecto necesita parches de fibra de alta-densidad
- El cronograma de instalación es ajustado y el tiempo de terminación en campo es limitado
- La planta utiliza cableado estructurado con troncales y patch paneles
- Se espera una migración rápida en el futuro
- Los movimientos, adiciones y cambios son frecuentes y deben ser simples
Pueden ser excesivos cuando:
- Sólo tienes un puñado de enlaces fijos - los puentes dúplex son más simples y económicos
- El equipo es MPO-nativo y un conjunto parcheado-para-conjunto - un panel adaptador puede ser suficiente
- Un canal tiene un presupuesto de pérdidas extremadamente ajustado y muchos pares de conectores - menos interfaces acopladas pueden funcionar mejor
Preguntas que debe hacerle a su proveedor antes de realizar el pedido
- Conector trasero: marca MPO o MTP, ¿qué número de fibras y de qué género (con o sin clavijas)?
- Tipo de cara final-: ¿UPC o APC? (El modo único-normalmente es APC).
- Parte frontal: LC o SC, ¿cuántos puertos dúplex?
- Tipo y grado de fibra: OM3, OM4, OM5 u OS2, ¿estándar o de baja-pérdida?
- Polaridad: tipo A, B, C o universal, ¿con diagrama de cableado?
- ¿Pérdida de inserción-/grado de pérdida de devolución- y un informe de prueba de fábrica por casete?
- ¿Compatibilidad de la carcasa y números de pieza correspondientes?
- ¿Etiquetado, configuraciones personalizadas, cantidad mínima de pedido y plazo de entrega al por mayor?
Preguntas frecuentes
¿Cuál es la diferencia entre un casete MPO y un casete MTP?
El casete es el mismo tipo de módulo; la diferencia es la marca del conector en su interior. MTP es la versión registrada de US Conec y de mayor-rendimiento del conector MPO, que cumple totalmente con los estándares MPO. Un casete MTP es un casete MPO construido con conectores de la marca MTP-.
¿Cuántos puertos LC proporciona un casete MPO de 12 fibras?
Seis puertos LC dúplex - doce posiciones simplex. Cada puerto dúplex utiliza dos fibras (una de transmisión y otra de recepción), por lo que doce fibras se asignan a seis puertos dúplex.
¿Cuál es la diferencia entre un casete MPO y un panel adaptador MPO?
Un casete divide una troncal de matriz en puertos LC (o SC) a través de una asignación interna definida. Un panel adaptador es un paso de mamparo de MPO-a-MPO-sin rupturas - que conecta una matriz-a-matriz en ambos lados.
¿Necesito un casete MPO de baja-pérdida para 40G o 100G?
Muchas veces sí. Los canales multimodo de alta-velocidad tienen un presupuesto de pérdida-de inserción ajustado y cada par de conectores acoplados lo consume. Si su canal tiene varios puntos de conexión o se ejecuta cerca de su límite de distancia, los componentes de baja-pérdida ayudan a mantener el enlace dentro de las especificaciones del transceptor.
¿Cómo evito el desajuste de polaridad de MPO?
Elija un método de polaridad, mantenga la línea troncal, el casete y los cables de conexión consistentes con él, obtenga el diagrama de cableado de su proveedor y verifique el mapeo con un mapa de fibra o un informe de prueba en lugar de asumirlo.
¿Puedo mezclar fibra OM3 y OM4 en el mismo enlace?
La luz pasará, pero se perderán las garantías de rendimiento y alcance que se obtienen con un canal uniforme, y el resultado puede no cumplir con las especificaciones a velocidades más altas. Especifique un único tipo de fibra por canal en el casete, la línea troncal y los cables.
Conclusiones clave
Un casete MPO/MTP es el puente práctico entre una red troncal de matriz y los puertos LC o SC que utiliza su equipo. - ofrece densidad, implementación más rápida y cambios más simples, siempre que el tipo de fibra, el recuento, la polaridad y el presupuesto de pérdidas se planifiquen juntos en lugar de asumirse.
Para poner esto en acción: primero mapee el diseño de su rack, las velocidades de enlace, las distancias y el número de carriles del transceptor. A partir de ahí, fije el tipo y grado de fibra, el número de fibras, la interfaz frontal y un método de polaridad única, luego solicite el casete, el troncal y los cables de conexión como un sistema coincidente - y solicite los informes de prueba antes de enviar un pedido al por mayor.
