UnConector de fibra FCEs un conector de fibra óptica redondo y roscado que se atornilla a un adaptador o puerto de equipo en lugar de empujarlo como un conector SC o LC. El nombre generalmente se lee comoConector de virola, y todo el diseño existe para hacer una cosa bien: mantener una conexión óptica estable y repetible que permanezca fija cuando el equipo se manipula, se mueve o se expone a vibraciones.
FC ya no es el valor predeterminado para las nuevas-redes de alta densidad - a las que pertenece esa funciónConectores LC. Pero sigue siendo común en instrumentos de prueba ópticos, en partes de infraestructuras de transmisión y telecomunicaciones más antiguas, y en sistemas de fibra láser, de sensores y de mantenimiento de polarización-(PM). Esta guía cubre cómo funciona FC, en qué se diferencian FC/PC, FC/UPC y FC/APC, dónde se sigue especificando FC en la actualidad y cómo elegir el FC correcto.conector, cable de conexión, cable flexible o adaptador para un proyecto.

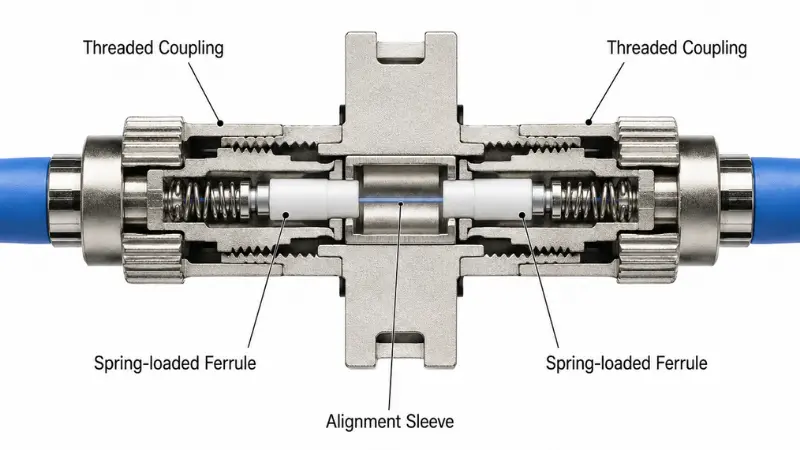

¿Cómo funciona un conector de fibra FC?

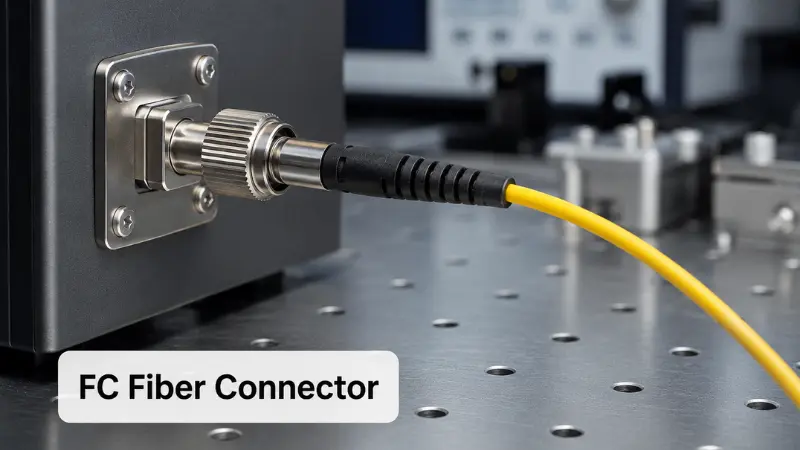

Un conector FC utiliza una tuerca de acoplamiento roscada para fijarse a un adaptador o puerto de dispositivo. A medida que se aprieta la tuerca, el casquillo-cargado por resorte se empuja para que entre en contacto con el casquillo correspondiente, alineando las dos caras de los extremos de la fibra para que la luz pueda pasar con bajas pérdidas. Las dimensiones de la interfaz se definen internacionalmente enCEI 61754-13, que especifica la familia de conectores FC alrededor de un casquillo de 2,5 mm y un acoplamiento roscado con resorte-.
El mecanismo de acoplamiento roscado
El acoplamiento roscado-es la característica distintiva del conector. En lugar de hacer clic en su lugar, gira la tuerca hasta que el conector se asiente. La recompensa es la estabilidad mecánica: la conexión resiste tirones accidentales y mantiene su alineación bajo vibración, que es exactamente lo que necesitan los bancos de pruebas y los puertos de instrumentos.
La contrapartida-es la velocidad. Enhebrar y desenhebrar cada conexión es más lento que la acción push-pull de SC o LC, por lo que FC rara vez es la herramienta adecuada para un panel de conexiones denso que se re-reparchea con frecuencia. Se gana su lugar donde se establece una conexión una vez y se espera que siga siendo confiable.
Férula, llave y las piezas importantes
Conocer las partes principales facilita tanto la especificación como la resolución de problemas:
- Contera- suele ser un cilindro cerámico (zirconia) de 2,5 mm que sujeta y centra la fibra en la cara del extremo, del mismo tamaño nominal que los casquillos SC y ST.
- Tuerca de acoplamiento- el collar metálico giratorio que se enrosca en el adaptador y aplica fuerza de contacto.
- Clave de alineación- una pequeña llave macho en el cuerpo del conector que establece la orientación y evita que el casquillo gire contra la cara del extremo coincidente.
- Cuerpo y funda del conector- la carcasa que mantiene todo unido, además de la funda de alivio de tensión- que protege la fibra por donde sale.
- Manguito adaptador- dentro del adaptador FC, un manguito de alineación dividido recibe ambos casquillos y los alinea.
La alineación es importante porque un conector mal asentado o con llave cruzada-aumenta la pérdida de inserción y la pérdida de retorno, y forzar o torcer un casquillo contra su conector puede rayar elcara final pulida. La codificación es especialmente importante en conectores en ángulo (APC), donde la posición de rotación afecta directamente el rendimiento.

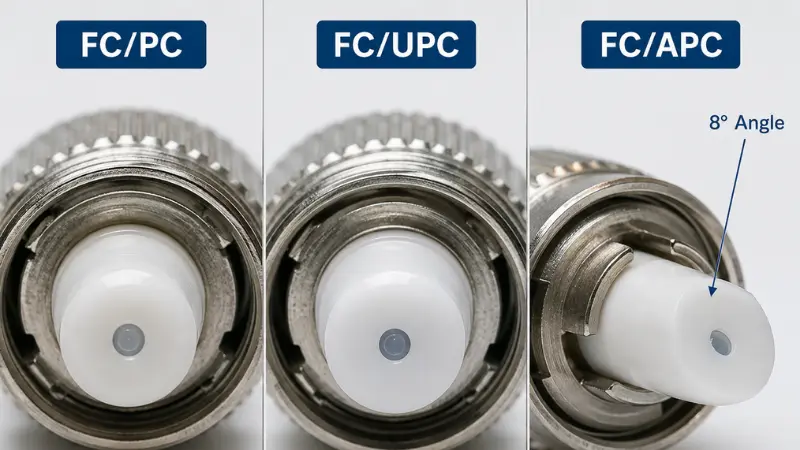

Tipos de pulido de conectores FC: PC, UPC y APC
Los conectores FC vienen con distintos pulidos en los extremos-y el pulido - y no el cuerpo del conector - es lo que genera principalmente la reflexión y la pérdida de inserción. Si recuerda algo de esta sección, recuerde el sufijo de tres-letras en el número de pieza. Para obtener una visión más profunda de todas las familias de conectores, consulte nuestra guía paraPulido de PC, UPC y APC.
FC/PC (Contacto físico)
PC es el pulido abovedado original, donde los núcleos de fibra se tocan bajo una ligera presión del resorte. Funciona, pero su rendimiento de reflexión está a la zaga de mejoras más recientes, por lo que rara vez se especifica en nuevos proyectos de modo único-y ahora aparece principalmente en equipos heredados.
FC/UPC (Contacto ultrafísico)
UPC es una versión mejor y más controlada de PC. Ofrece una pérdida de inserción baja y una pérdida de retorno sólida, y es el valor predeterminado práctico para enlaces monomodo generales-, conexiones de laboratorio e interfaces de equipos que necesitan un pulido de contacto físico- directo. Las piezas UPC suelen estar marcadas con botas azules, aunque el código de colores puede variar según el fabricante.
FC/APC (contacto físico en ángulo)
APC pule la cara del extremo en un ángulo - el valor estandarizado es de 8 grados - para que la luz reflejada se dirija hacia el revestimiento en lugar de directamente hacia la fuente. Esto reduce drásticamente la retrorreflexión, razón por la cual se elige APC para sistemas sensibles a la luz reflejada: CATV y video analógico, transmisiones PON y FTTH, fuentes láser y mediciones de precisión. Las piezas de APC suelen llevar botas verdes.
Los conectores APC solo deben coincidir con conectores APC que compartan la misma clave. Forzar una cara de APC contra una cara de UPC o PC provoca una gran pérdida y puede dañar permanentemente ambas caras de los extremos.
PC, UPC y APC de un vistazo
| Polaco | cara final | Pérdida de retorno típica | color común | Lo mejor para |
|---|---|---|---|---|
| ordenador personal | Ligeramente abovedado | Mayor o igual a 40 dB | - | Equipos heredados, enlaces más antiguos |
| UPC | Pulido abovedado y más fino. | Mayor o igual a 50 dB | Azul | Puertos generales monomodo-, de laboratorio y de equipos |
| APC | En ángulo de 8 grados | Mayor o igual a 60 dB | Verde | CATV, PON/FTTH, láseres, prueba de precisión |
Las cifras de pérdida-de retorno anteriores reflejan niveles comúnmente citados en estándares de desempeño internacionales comoCEI 61753y en las fichas técnicas de los proveedores; Siempre confirme el grado exacto con el informe de prueba de las piezas que solicite.

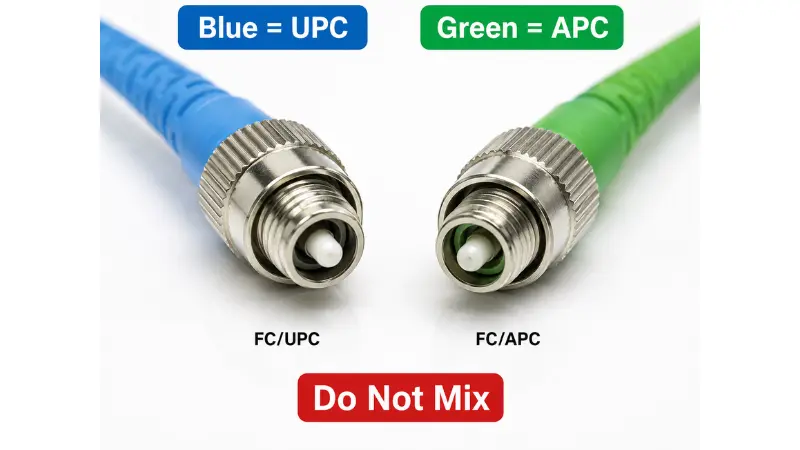

Cómo diferenciar FC/APC y FC/UPC
En la práctica, normalmente se puede identificar el pulido de cuatro maneras: el color de la bota (verde para APC, azul para UPC), el ángulo visible en la punta de la férula, el sufijo en la especificación o etiqueta del pedido (FC/APC frente a FC/UPC) y la marca en el puerto del equipo. En caso de duda, compruebe primero la etiqueta del puerto en lugar de juzgar por la apariencia. - es la forma más sencilla de evitar una discrepancia entre APC y UPC.

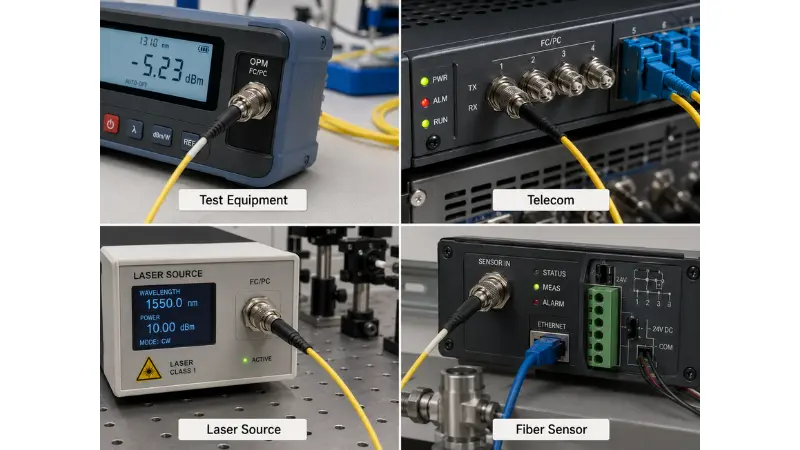

¿Dónde se siguen utilizando hoy en día los conectores de fibra FC?
Una pregunta justa para cualquier conector anterior a LC es si está obsoleto. FC no es -, simplemente se ha reducido a los lugares donde su estabilidad vale la pena por una conexión más lenta.

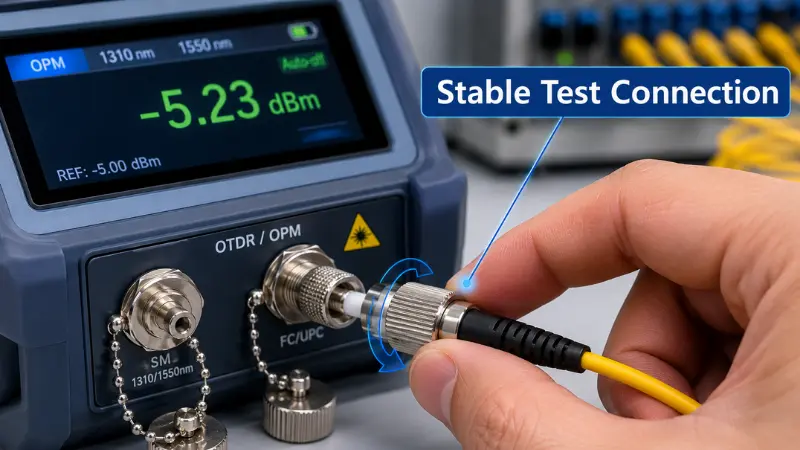

Equipos de prueba y medición
FC es una imagen habitual en medidores de potencia óptica, fuentes de luz, OTDR y analizadores de espectro óptico, así como en cables de prueba de calidad de referencia-. El acoplamiento roscado mantiene un contacto constante y repetible, lo que mantiene las mediciones consistentes a lo largo de muchos ciclos de conexión/desconexión - una ventaja real cuando un puerto suelto podría distorsionar una lectura.
Sistemas de telecomunicaciones y transmisión
Algunos equipos de telecomunicaciones y transporte, en particular plataformas más antiguas, se construyeron alrededor de los puertos FC y todavía los utilizan. Las nuevas construcciones se inclinan haciaConectores SCen redes de acceso y LC en equipos, pero es posible que aún se requiera FC para que coincida con un chasis o marco de distribución existente.
Láseres, sensores y fibra PM
Los instrumentos láser, los sensores de fibra, las configuraciones de investigación y los conjuntos de fibra PM a menudo utilizan FC porque la estabilidad mecánica y la alineación precisa y repetible son más importantes que la velocidad de conexión. En estos sistemas, incluso pequeñas cantidades de retrorreflexión pueden desestabilizar una fuente o corromper una medición, por lo que FC/APC es común aquí.
Entornos industriales y de alta-vibración
Debido a que el acoplamiento es roscado, el FC puede adaptarse a conexiones expuestas a vibraciones o movimientos. La idoneidad aún depende del conjunto completo - alivio de tensión, la calidad del adaptador y la instalación - no solo del conector.

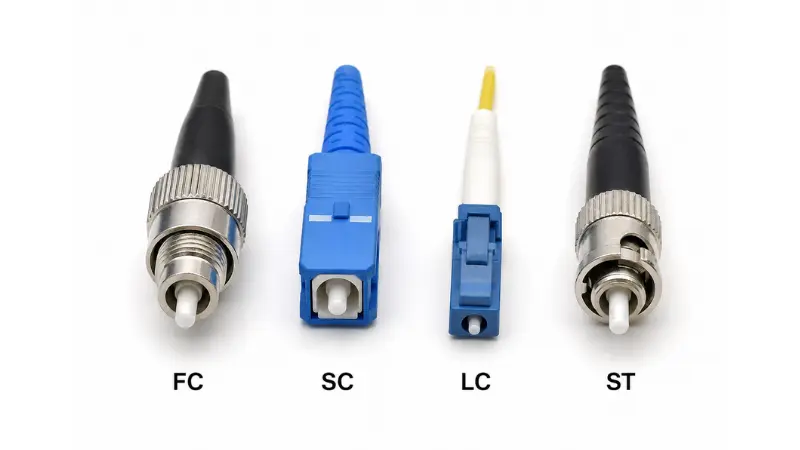

Conectores FC, SC, LC y ST
FC es una opción entre varias. Compararlo con otros conectores convencionales hace que la decisión sea más clara.
| Conector | Cierre | Contera | Uso típico | Fortaleza | Limitación |
|---|---|---|---|---|---|
| FC | tornillo roscado | 2,5 milímetros | Equipos de prueba, telecomunicaciones, láseres, fibra PM | Estable,{0}}resistente a las vibraciones | Más lento para conectarse |
| CAROLINA DEL SUR | Empujar-tirar | 2,5 milímetros | FTTH, telecomunicaciones, paneles de conexión | Fácil de usar, ampliamente abastecido | Más grande que LC |
| LC | Pestillo de empujar-tirar | 1,25 milímetros | Centros de datos, transceptores, alta densidad. | Compacto, alta densidad | El pestillo pequeño es más fácil de manejar mal |
| CALLE | Bloqueo de giro-de bayoneta | 2,5 milímetros | Multimodo heredado | Cierre de giro-sencillo | Poco común en construcciones nuevas |
¿Qué conector debería elegir?
- Elige FCal cablear instrumentos de prueba, combinar equipos FC antiguos o construir enlaces láser/sensor/PM donde la alineación estable supera la velocidad.
- Elige LCpara transceptores ycableado de alta-densidad, donde su casquillo de 1,25 mm duplica aproximadamente la densidad del puerto.
- Elige SCpara FTTH y redes de acceso, donde SC/APC está ampliamente implementado y es fácil de terminar en el campo.
- ElegirCALLEprincipalmente para adaptarse a una planta multimodo existente; rara vez es la elección para un nuevo trabajo.
Si está sopesando específicamente las dos opciones de tornillo de 2,5 mm-versus-empuje, nuestra nota sobre eldiferencias entre conectores SC y FCprofundiza en las compensaciones-.
Matriz de selección de conectores FC
Para una referencia rápida, así es como la elección suele ser según la aplicación:
| Solicitud | Elección habitual | Por qué |
|---|---|---|
| Instrumento de prueba óptica | FC/UPC o FC/APC | Haga coincidir el puerto y su requisito de reflexión |
| CATV/enlace óptico analógico | FC/APC | La reflexión baja protege la calidad de la señal. |
| Fuente láser/fibra PM | FC/APC | Sensibilidad de reflexión y alineación estable. |
| Puerto de telecomunicaciones heredado | Coincidir con el tipo de FC existente | Compatibilidad con equipos instalados |
| Centro de datos de alta-densidad | Generalmente LC | FC es más voluminoso y más lento de parchear |
| FTTH / red de acceso | Generalmente SC/APC | Despliegue de campo estándar |
Ventajas y limitaciones de los conectores FC
El resumen honesto: FC cambia la conveniencia por la estabilidad. Se trata de un buen negocio en algunos lugares y de un mal negocio en otros.
Donde FC es fuerte.El acoplamiento roscado resiste la desconexión accidental y la vibración, el diseño de férula-y-llave admite una alineación repetible y el conector está disponible en UPC y APC para adaptarse a diferentes necesidades de pérdida-de retorno -, por lo que persiste en aplicaciones de prueba, láser y PM.
Donde FC se queda corto.Es más lento para conectarse y desconectarse que SC o LC, es físicamente más grande que LC y, por lo tanto, no se adapta bien a paneles de alta-densidad, y exige más cuidado durante el acoplamiento: la llave debe alinearse y el casquillo nunca debe forzarse ni girarse contra su pareja.
Cuándo no utilizar FC
Omita FC cuando la prioridad sea la densidad de puertos o la velocidad de parcheo (busque LC), cuando implemente una red de acceso o FTTH estándar (SC/APC suele ser la norma), o cuando nada en el enlace realmente requiera la estabilidad de subprocesos de FC. Elegir FC "para estar seguro" en un panel denso generalmente solo agrega costos y ralentiza la instalación.

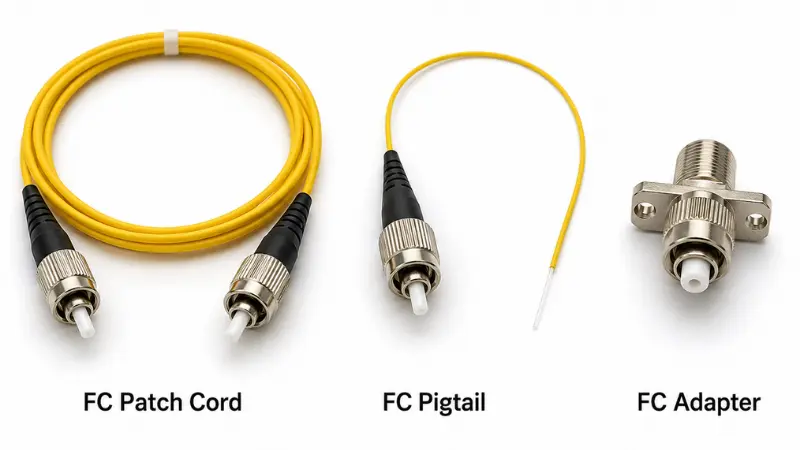

Cable de conexión FC frente a Pigtail FC frente a adaptador FC
Estos tres productos FC resuelven diferentes problemas y mezclarlos es un error común en los pedidos:
- Cordones de conexión FCEstán terminados en ambos extremos y conectan dos puertos directamente - por ejemplo, un instrumento a un panel de conexiones. Las chaquetas suelen ser de 2,0 mm o 3,0 mm.
- coletas FCtienen un conector en un extremo y fibra desnuda en el otro, destinados a ser empalmados por fusión-en un cable o bandeja. Por lo general, utilizan fibra amortiguada-apretada de 0,9 mm.
- adaptadores FC(acopladores) son el mamparo hembra que une dos conectores FC a través de un manguito de alineación; se montan en paneles, cajas y recintos.
¿Cómo elegir el conector de fibra FC adecuado?
Antes de pedir un conector FC, cable de conexión, cable flexible o adaptador, confirme estas cinco cosas.
1.UPC o APC
Utilice FC/UPC para enlaces monomodo-generales donde una pérdida de inserción baja es suficiente. Utilice FC/APC donde la retrorreflexión importa: - láseres, analógicos/CATV, PON y mediciones de precisión. Nunca mezcle APC con UPC o PC.
2. Tipo de fibra
Confirma si el enlace esmonomodo-o multimodo. El FC monomodo-es la norma en telecomunicaciones, pruebas y óptica de larga-distancia; El FC multimodo existe pero es mucho menos común en trabajos nuevos.
3. Diámetro del cable
Haga coincidir la funda y el conector con el cable: fibra protegida-apretada de 0,9 mm para la mayoría de los pigtails y cubiertas de 2,0 mm o 3,0 mm para los cables de conexión, según el enrutamiento y la durabilidad.
4. Compatibilidad de adaptadores y claves
El adaptador debe coincidir con el pulido y la llave. Los adaptadores FC vienen en llave estrecha (a menudo marcada como NK / 2,0 mm) y llave ancha (WK / 2,14 mm), siendo la llave estrecha la más común en la actualidad. Para FC/APC, la alineación de las chavetas es fundamental porque la posición angular establece el rendimiento. - una chaveta que no coincide puede impedir el asentamiento adecuado o aumentar la pérdida.
5. Requisitos de desempeño
No se detenga en el nombre del conector. Confirma los números que deciden si el enlace funciona:
- Pérdida de inserción (IL)- luz perdida al pasar a través del par acoplado; más bajo es mejor. Preguntar por los valores típicos y máximos.
- Pérdida de retorno (RL)- luz reflejada hacia la fuente; Un dB más alto es mejor y es la razón principal para elegir APC.
- Longitud de onda operativa- confirme que el ensamblaje esté clasificado para su ventana (por ejemplo, 1310/1550 nm en modo único-).
- Chaqueta, durabilidad y medio ambiente.- clasificación de chaqueta (como LSZH), durabilidad del ciclo de enchufe- y cualquier requisito industrial o exterior.
Para pedidos B2B también vale la pena confirmar que el proveedor pueda proporcionar informes de prueba, longitudes personalizadas, etiquetado y embalaje.
¿Errores comunes que se deben evitar?

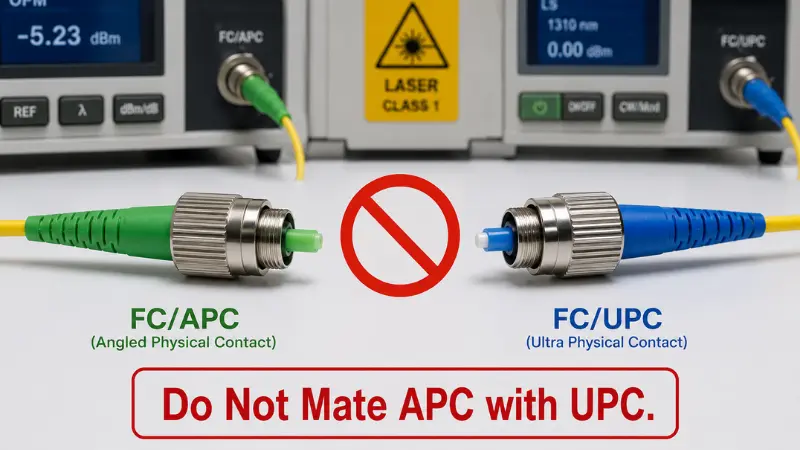

- Mezclando APC y UPC:Las diferentes geometrías de los extremos-significan que emparejarlas provoca una gran pérdida y puede dañar el pulido. En el ámbito de adquisiciones, la mayoría de los errores de FC se deben a una falta de coincidencia del pulido, una falta de coincidencia en el diámetro del cable- o a asumir que todos los adaptadores FC son intercambiables.
- Haciendo caso omiso de la limpieza:El polvo, el aceite y los rayones aumentan las pérdidas y arruinan la repetibilidad de las pruebas. Inspeccionar ylimpiar la cara finalantes de cada mate, especialmente en los instrumentos.
- Usando FC donde LC o SC encajan mejor:Los paneles de alta-densidad normalmente prefieren LC; FTTH normalmente quiere SC/APC. Reserve FC para estabilidad de roscas o compatibilidad de equipos.
- Olvidando los puertos en ambos extremos:El conector debe coincidir con el dispositivo, adaptador, panel o instrumento. Antes de pedir cables de conexión FC, verifique ambos extremos del enlace - y lea la etiqueta del puerto en lugar de adivinar por la apariencia.
Lista de verificación de compra de conectores de fibra FC
Confirme estos antes de realizar un pedido:
- Configuración del conector: FC a FC, o un híbrido como FC a LC o FC a SC
- Polaco: UPC o APC
- Fibra: monomodo-o multimodo
- Longitud del cable
- Diámetro del cable: 0,9 mm, 2,0 mm o 3,0 mm
- Material de la chaqueta y clasificación.
- Simplex o dúplexestructura
- Tipo de adaptador, llave y estilo de montaje
- Objetivos de pérdida de inserción y pérdida de retorno
- Necesidades de informe de prueba, etiquetado y embalaje.
Notas de adquisiciones para compradores B2B
Para pedidos de proyectos, los valores predeterminados del catálogo a menudo no son suficientes. La longitud del cable, el material de la cubierta, el color de la bota, el pulido, el formato de la etiqueta y el embalaje afectan la facilidad con la que las piezas se instalan a escala - y la mayoría de los problemas de FC evitables en el sitio se deben a una falta de coincidencia del pulido, un diámetro de cable incorrecto o una llave de adaptador que no se especificó. Bloquee esos detalles en la orden de compra y solicite informes de prueba por-lote sobre cualquier cosa que alimente equipos de prueba o enlaces sensibles a la reflexión-.
Preguntas frecuentes
P: ¿Qué significa FC en conectores de fibra?
R: Generalmente se lee como conector de férula -, un conector de fibra óptica de cuerpo redondo- con un acoplamiento roscado y, en piezas estándar, una férula de 2,5 mm.
P: ¿Cómo sé si mi equipo necesita FC/UPC o FC/APC?
R: Verifique la etiqueta del puerto y los cables de conexión existentes. Las botas verdes y el sufijo "APC" significan en ángulo; botas azules y "UPC" significan contacto directo. Si el sistema incluye láseres, analógico/CATV o PON, es muy probable que sea APC. Cuando no esté seguro, haga coincidir lo que ya está instalado en lugar de suponer.
P: ¿Se puede conectar FC/APC a FC/UPC?
R: No. La geometría de sus caras extremas-es diferente, por lo que su acoplamiento provoca una gran pérdida de inserción y puede dañar ambas caras. APC se acopla sólo con APC.
P: ¿Un conector FC es monomodo-o multimodo?
R: Puede ser cualquiera de los dos, pero FC suele ser monomodo-y se utiliza en enlaces ópticos de precisión, láser y de telecomunicaciones y de prueba. Existe FC multimodo, pero es poco común en instalaciones nuevas.
P: ¿FC es mejor que LC?
R: Ninguno de los dos es universalmente mejor. El acoplamiento roscado de FC se adapta a engranajes de prueba y conexiones propensas-a vibración; El casquillo compacto de 1,25 mm de LC se adapta a transceptores y paneles de alta-densidad. Haga coincidir el conector con el puerto y el entorno.
P: ¿Qué debo comprobar antes de pedir cables de conexión FC-a-LC?
R: Confirme el pulido en cada extremo (y no cruce APC con UPC), el tipo de fibra, simplex versus dúplex, el diámetro y la cubierta del cable, la longitud y los objetivos IL/RL - luego verifique que ambos puertos del equipo realmente usen esos tipos de conector y pulido.
Conclusión
Un conector de fibra FC es un conector roscado creado para conexiones ópticas estables y repetibles, lo que lo mantiene relevante en instrumentos de prueba, en sistemas láser y de sensores, y en cualquier lugar donde se haya diseñado equipo existente alrededor de puertos FC - incluso cuando LC y SC dominan las nuevas redes de acceso y alta-densidad. Elija FC cuando el puerto, el objetivo de rendimiento o el entorno lo requieran específicamente; busque LC para densidad y SC/APC para FTTH.
Antes de realizar el pedido, realice las comprobaciones rápidas que evitan la mayoría de los problemas: confirme ambos puertos del equipo, el pulido (UPC o APC), el tipo de fibra, el diámetro del cable y la clave del adaptador, y solicite un informe de prueba sobre cualquier elemento que alimente instrumentos o enlaces sensibles a la reflexión-. Obtenerlos desde el principio es lo que mantiene bajos los costos de pérdida de inserción, pérdida de devolución y retrabajo.
