Cómo empalmar pigtails de fibra en un panel de conexión: procedimiento, criterios de aprobación y límites de aceptación

Responde primero. Para empalmar cables flexibles de fibra en un panel de conexiones: confirme que el gabinete esté listo para empalmar-, confirme que el vidrio del troncal y del cable flexible coincidan, calibre la empalmadora en la posición de trabajo y luego siga los diez pasos numerados a continuación desde la entrada del cable hasta el puerto etiquetado. Mantenga cada junta de fusión por debajo de 0,1 dB como objetivo de trabajo, sabiendo que ANSI/TIA-568.3-E permite hasta 0,3 dB por empalme para cableado local y que la especificación del proyecto supera ambas cifras. Mida cada evento de empalme del OTDR desde dos direcciones y promedie, porque las lecturas unidireccionales en fibras diferentes son erróneas en una dirección predecible en lugar de simplemente imprecisas.

Comprobaciones previas-al trabajo antes de empalmar cables flexibles de fibra en un panel de conexión



La mayor parte de lo que llega a nuestra mesa de aplicaciones no es un problema de empalme. Se trata de un problema de compra o de planificación que sólo se hizo visible cuando el equipo estaba junto a la empalmadora con un cable ya abierto. Tres controles tardan diez minutos y los eliminan casi todos.



Condición Que verificar dejar de trabajar si
El gabinete está listo para el empalme- Puntos de montaje de la bandeja, capacidad del soporte de empalme, canal de almacenamiento flojo y guías de radio-de curvatura, todos presentes Falta alguno de los cuatro. Un chasis de terminación directa-sin montaje de bandeja o canal flojo prácticamente no se puede convertir en el sitio, aunque algunos gabinetes modulares aceptan un kit de bandeja adicional-. Confirme con la hoja de datos del gabinete antes de asumir cualquier cosa
Los tipos de fibra coinciden de extremo a extremo Trunk y Pigtail son monomodo-o ambos de la misma categoría multimodo. Verifique la impresión del cable y la etiqueta del pigtail, no el color de la chaqueta. Las geometrías centrales difieren. Una unión monomodo-a multimodo no se ejecuta simplemente con pérdidas. Dependiendo de la dirección, las condiciones de lanzamiento y el margen del receptor, se produce desde una pérdida grave e inaceptable hasta un enlace que no se activa en absoluto.
La empalmadora está calibrada para esta sala. Ejecución de calibración de arco en la posición de trabajo real, condición del electrodo y recuento de arco verificados. La calibración se ejecutó por última vez en diferentes condiciones de temperatura o altitud.

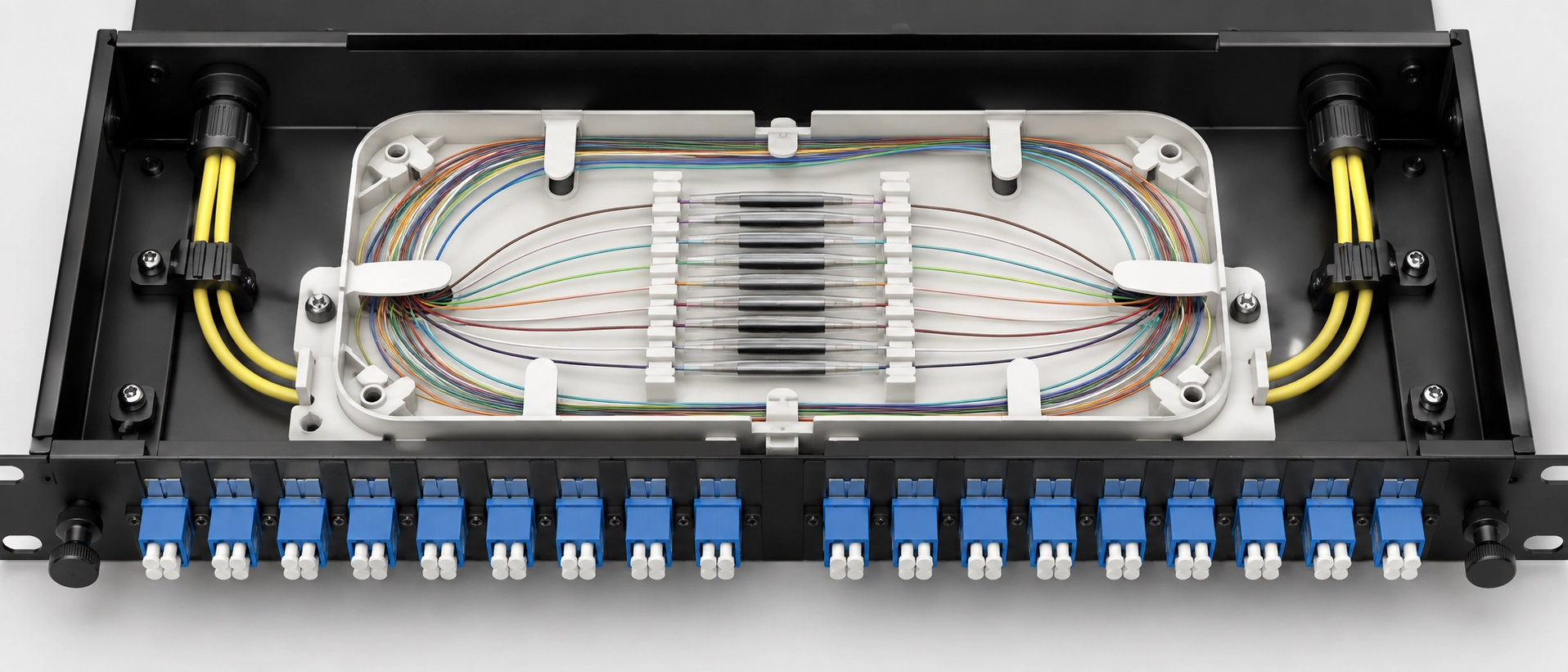

Fiber pigtail fusion splicing inside a patch panel splice tray showing organized fiber loops and heat shrink sleeve holders



Tres modos de falla explican la mayoría de las quejas y devoluciones de pigtails que manejamos, y los tres se deciden antes de que alguien abra un cable: un panel ordenado como chasis de terminación directa-cuando el diseño asumió bandejas de empalme, un conjunto de pigtails multimodo ordenado contra un tronco monomodo-porque el pedido hacía referencia al color de la cubierta en lugar de a la impresión del cable, y patas de 0,9 mm reemplazadas por patas de 2,0 mm por motivos de precio hasta que la bandeja ya no se cierra sin pellizcarse. Ninguno de los tres se puede arreglar con una empalmadora mejor.



La selección del panel en particular es una decisión de compra que se toma semanas antes de que alguien abra un cable, razón por la cualelegir un panel de conexión-listo para empalme u ODFpertenece dentro del plan de empalme. La compatibilidad de modos es el mismo tipo de decisión: eldiferencia entre la construcción de coleta monomodo-y multimodose establece en la etapa de pedido, no en la bandeja.



Lo que le ofrece un cable flexible de fibra-pulido de fábrica que la terminación de campo no le ofrece



El argumento a favor de la terminación pigtail es un argumento de fabricación, no un argumento de conveniencia. La geometría de la cara del extremo- de la férula, es decir, el radio de curvatura, el desplazamiento del ápice y la altura de la fibra, se establece en un equipo de pulido que ejecuta docenas de conectores a la vez bajo presión y secuencia de película controladas.



Lo que podemos afirmar con precisión es la especificación y el proceso detrás de ella. Cada conjunto terminado en nuestra línea pasa la inspección del extremo-, la medición de la pérdida de inserción, la medición de la pérdida de retorno, la continuidad, la verificación de polaridad y la confirmación de la secuencia de color-antes del embalaje. Los límites de especificación del modo único-son una pérdida de inserción menor o igual a 0,2 dB y una pérdida de retorno mayor o igual a 50 dB para UPC, menor o igual a 0,3 dB y mayor o igual a 60 dB para APC. Se trata de límites máximos escritos en las especificaciones del producto y no de un promedio de campo declarado. La distribución medida pertenece al registro de lote que se envía con el pedido y, si lo solicita, le enviaremos un informe de lote anónimo con la longitud de onda de prueba y el tipo de instrumento, porque una distribución que puede inspeccionar vale más que un número citado en un párrafo de blog.



Un conector-de campo pulido puede alcanzar esos números. Lo que no puede hacer es alcanzarlos consistentemente, conector tras conector, en un tejado en julio con un disco de pulido manual y sin interferómetro. Esa consistencia es la única razón por la que un cable flexible de fibra terminado- de fábrica y empalmado al tronco es mejor que terminar el tronco directamente. El trasfondo dePara qué se utiliza un cable flexible de fibra en FTTH, ODF y construcciones de centros de datoscubre el lado del componente. Este artículo se centra en el procedimiento.



Configuración del banco y vida útil de los consumibles antes de empalmar cables flexibles de fibra



Una vez que se establece la competencia básica, la condición de los consumibles se convierte en la fuente repetible de deriva en los resultados de empalme. La señal observable no es un solo porro defectuoso. Es una tendencia: la pérdida estimada aumenta constantemente a lo largo de la segunda mitad de una bandeja, o el ángulo de corte informado se degrada en tres juntas consecutivas. Cuando vea cualquiera de los dos, deténgase y verifique la posición de la hoja y el número de arcos antes de cambiar algo en su técnica.



La siguiente tabla enumera lo que necesita el tribunal y, lo que es más útil, cuándo cada elemento deja de ser confiable, con la autoridad en la que realmente descansa cada figura.



Artículo Especificación que importa Punto de servicio Base
empalmador de fusión Alineación central para el trabajo-modo único Calibración del arco al llegar y después del cambio de temperatura o altitud. Manual de funcionamiento del fabricante de la empalmadora.
Electrodos Combinado con el modelo de empalmadora Reemplace según el recuento de arcos que especifica el manual y el contador de su empalmadora. No trabaje con un número genérico de la industria, porque la cifra difiere según el modelo y el tipo de electrodo. Programa de mantenimiento del fabricante de la empalmadora.
cuchilla de precisión Capacidad por debajo de 0,5 grados Gire la posición de la hoja según lo programado, reemplácela cuando el ángulo de corte informado se desvíe hacia arriba Tabla de vida útil de la hoja del fabricante de la cuchilla-
strippers Herramientas separadas para buffer hermético de 0,9 mm y recubrimiento de 250 μm Inspeccione las mandíbulas para detectar acumulación de recubrimiento-en cada turno Práctica de campo
Consumibles de limpieza Toallitas sin pelusa-alcohol isopropílico al 99 % Limpie la cara con un paño fresco por empalme. La contaminación que queda en el vidrio es vaporizada por el arco y puede volver a depositarse dentro de la junta como una inclusión. Guía de limpieza para fabricantes de empalmadoras y fibras
Mangas de protección Diámetro interior adaptado a la fibra, longitud adaptada al soporte de la bandeja Confirme los asientos de la manga en el soporte antes de la primera unión. Especificaciones del fabricante de fundas y bandejas.
VFL, OLTS, OTDR VFL para continuidad y búsqueda de macrocurvaturas, OLTS para certificación, OTDR para caracterización Corriente de calibración del medidor Niveles de prueba ANSI/TIA-568.3-E
Etiquetado Identificación de puertos y hilos en ambas caras del panel Aplicado antes de que se cierre la bandeja. Especificación de etiquetado del proyecto.

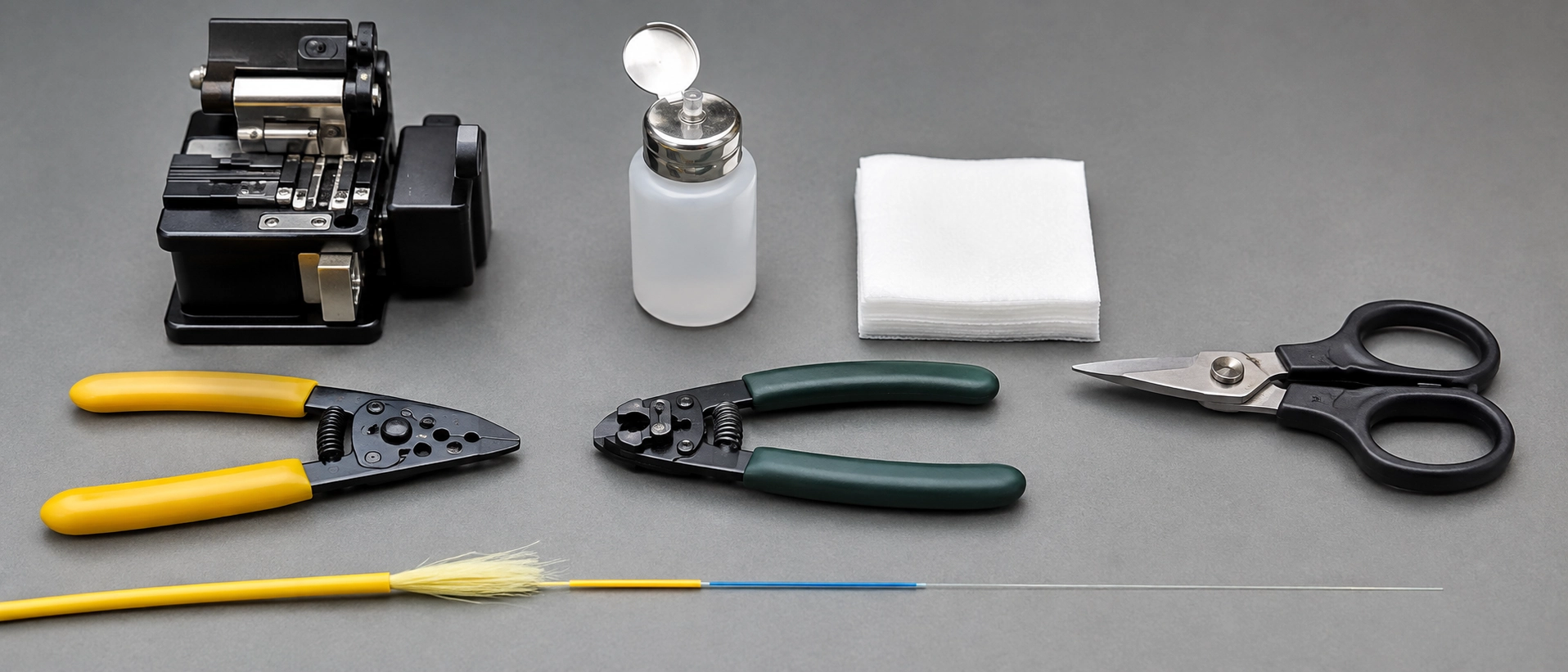

Precision fiber optic stripping tool and cable preparation equipment for fiber pigtail splicing setup



Vale la pena mencionar claramente un detalle porque a las cuadrillas les cuesta una hora cuando se equivocan: la funda termorretráctil va sobre la fibra.antesla fibra pasa a la empalmadora. No hay recuperación al recordar después.



Empalme por fusión de coleta de fibra paso a paso: diez pasos numerados con criterios de aprobación



Este es el orden de trabajo utilizado cuando fusionamos-coletas de fibra durante las pruebas de clientes y la calificación de muestras en nuestro propio laboratorio de aplicaciones, en troncales de tubos sueltos de 12-fibras y 24-fibras en gabinetes de bandeja de 1U y 2U con fundas de protección de 40 mm y 60 mm. Cada paso conlleva un criterio de aprobación y un activador de rehacer, porque una secuencia sin puntos de juicio es solo una descripción. El mismo orden se aplica a un procedimiento de empalme de pigtail monomodo para cajas de terminales FTTH, donde solo cambian el recuento de bandejas y el recuento de fibras.



# Acción Criterio de aprobación Rehacer disparador
1 Introduzca el tronco en el panel, retire la cubierta exterior hasta la ventana planificada, asegure la funda en el prensaestopas de entrada y una los elementos de refuerzo metálicos y centrales al punto de tierra del gabinete según las instrucciones de los fabricantes de cables y gabinetes y las reglas de unión vigentes en el sitio. Los miembros de rigidez dieléctrica no están unidos, así que identifique qué tipo tiene antes de tocar una orejeta. El cable no se puede mover bajo presión manual, el método de unión coincide con el tipo de miembro realmente presente y con las instrucciones del fabricante. Cualquier movimiento en la glándula o en un miembro dieléctrico tratado como metálico.
2 Anillo-corte y retire los tubos de solución amortiguadora, elimine todos los residuos de gel con IPA al 99 % y dirija cada tubo a su bandeja asignada. No hay residuos visibles en ninguna fibra, los tubos están asentados en las entradas de sus bandejas. Gel sentido o visto en la fibra.
3 Coloque las hebras del tronco y las patas de la coleta en el mismo orden de color en el banco antes de que cualquier herramienta toque el vidrio. Ambos conjuntos se leen en la misma secuencia, posición por posición. Cualquier ambigüedad en la identidad de la cadena.
4 Deslice la funda protectora sobre la pata del pigtail. Manga puesta, lado de la bota libre de la zona de empalme. Falta manga en el paso 8
5 Pele el recubrimiento de ambas fibras hasta la longitud que requiera el soporte y la funda de su empalmadora, generalmente en la región de 30 a 40 mm. La geometría del soporte de la empalmadora, la longitud de corte y la longitud de la manga juntas establecen la figura correcta para su equipo La longitud de la fibra desnuda se asienta correctamente en el soporte con el punto de corte en la posición deseada Fibra demasiado corta para alcanzar el punto de referencia del soporte, o tan larga que ensucia la manga
6 Limpiar con una sola toallita unidireccional, limpiando la cara cada vez. Sin arrastre audible o visual, sin residuos Cualquier segunda pasada sobre la misma cara de limpieza
7 Cortar ambos extremos Splicer informa una cara plana y perpendicular. Por debajo de 0,5 grados es donde los resultados se vuelven consistentemente repetibles, y la capacidad de ángulo indicada por el fabricante de la cuchilla es la referencia para su herramienta. El informe del ángulo se desplaza hacia arriba o la cara muestra una astilla, un labio o un pelo
8 Ejecute el arco con el perfil de fibra correcto seleccionado Estimación del empalmador consistente con las otras juntas en la misma bandeja. Una línea, bulto o burbuja visible en la imagen de la articulación.
9 Centre el manguito sobre la junta con la varilla de resistencia alineada, ejecute el ciclo del horno especificado para ese diámetro del manguito. Manga completamente encogida, sin aire atrapado, junta centrada en la varilla Junta descentrada o contracción incompleta
10 Asiente la funda en su soporte, enrolle la holgura desde el centro hacia afuera hacia ambos lados, cierre la bandeja, coloque las patas en espiral en la placa adaptadora, tape los adaptadores no utilizados, etiquete ambas caras y luego pruebe Los bucles quedan planos, no hay tensión en la unión, el radio de curvatura es igual o superior al mínimo del fabricante del cable. Cualquier bucle más apretado que el radio de curvatura mínimo especificado del cable

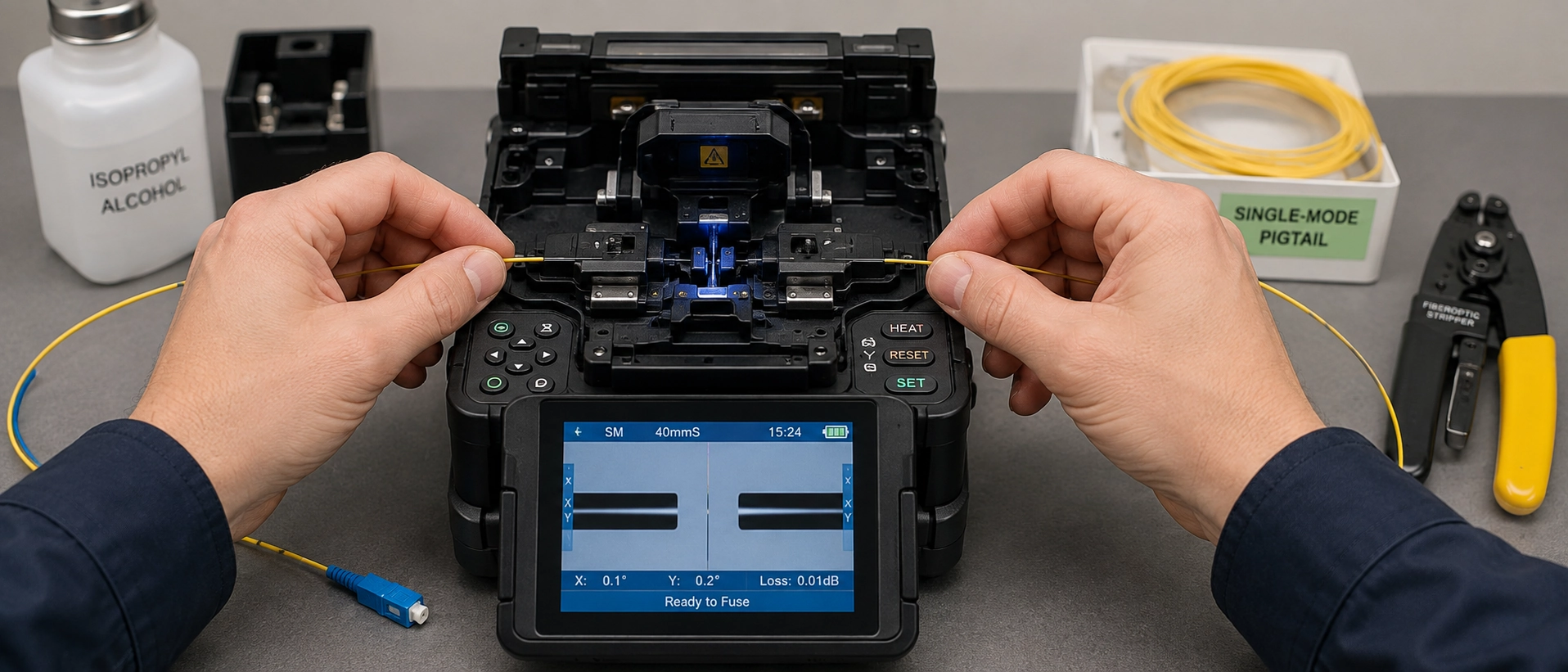

Technician aligning single-mode optical fiber in fusion splicer machine during pigtail splicing process



Una línea, bulto o burbuja visible significa re-cortar, no re-calentar.



Dos puntos de juicio dentro de esa secuencia merecen énfasis. La estimación del empalmador en el paso 8 es una estimación producida por análisis de imágenes, no una medición. Es excelente para decidir si se debe rehacer una unión en el acto y no es una prueba de aceptación. Y el paso 10 está ordenado deliberadamente para que el etiquetado preceda a las pruebas, porque los informes de pruebas que no pueden rastrearse hasta un puerto se re-disfrazan.



Secuencia de colores del cable flexible de fibra y obtención de la polaridad correcta la primera vez

La identificación del color es el mecanismo de prevención de errores-más económico del procedimiento y solo funciona cuando el conjunto de coletas sigue la misma convención que el tronco. La secuencia de doce-posiciones especificada en ANSI/TIA-598-D es azul, naranja, verde, marrón, pizarra, blanco, rojo, negro, amarillo, violeta, rosa y aguamarina, con cables por encima de doce fibras repitiendo la secuencia por tubo protector y agregando marcas de seguimiento.



Cualquiera que descubra cómo instalar un cable flexible de 12 fibras en un panel de conexión debe tratar el conjunto de colores como un elemento de especificación en lugar de una conveniencia de campo. Se aplican dos precauciones. Las convenciones IEC y TIA no coinciden en todas las posiciones, por lo que una construcción que mezcla cable de una convención con extremos de otra necesita anotar el mapeo antes del empalme en lugar de descubrirlo durante las pruebas. Y la convención que llega es la que nombra la orden de compra. SuministramosJuegos de coletas de 12 coloresa cualquiera de las secuencias, lo que significa que la decisión se toma en la RFQ, no en la bandeja.

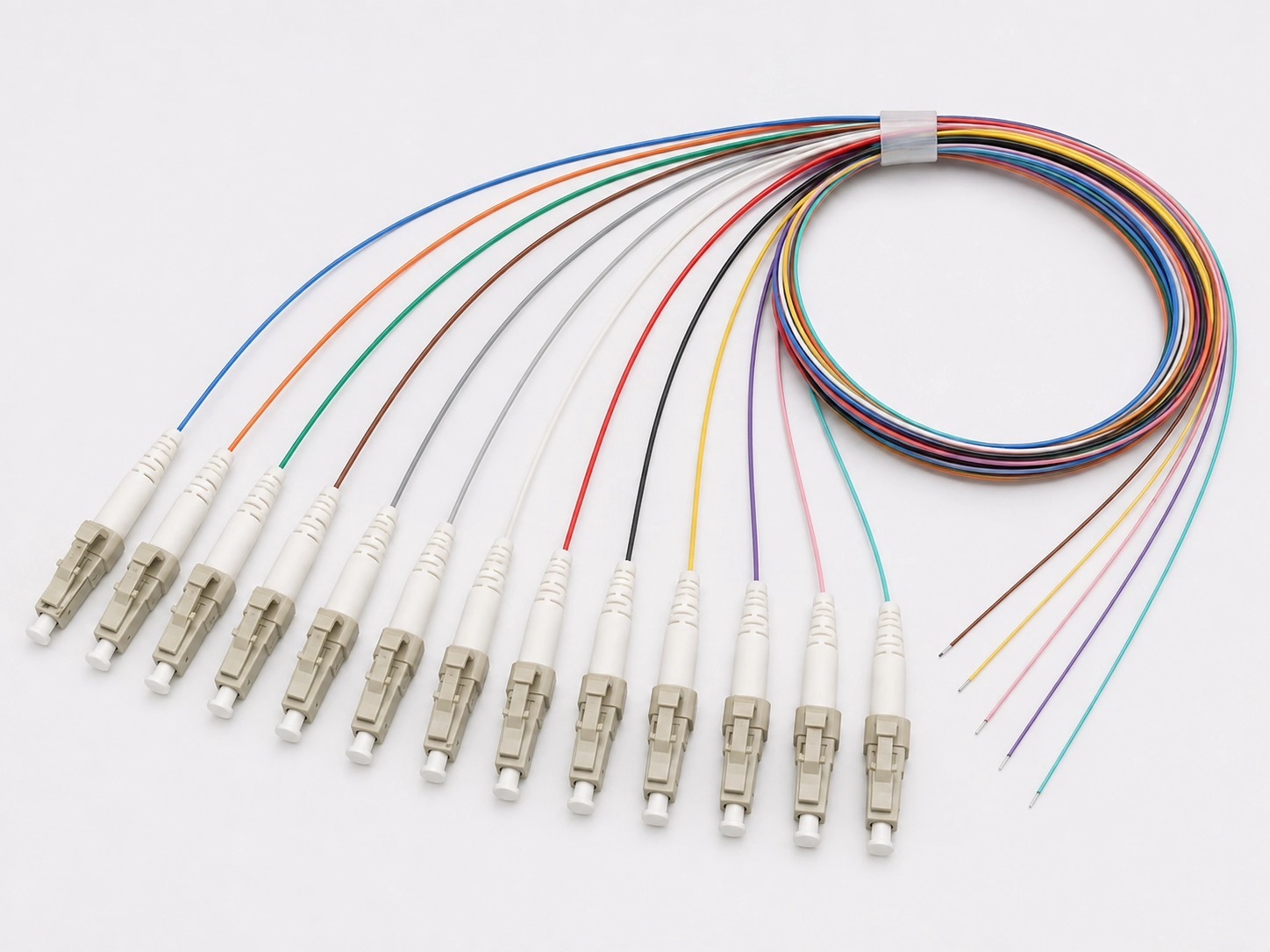

12 color fiber optic pigtail set following ANSI TIA 598 D color code with LC connectors for patch panel installation



Pérdida de empalme aceptable para un cable flexible de fibra: ¿a qué documento está realmente obligado?



Utilice 0,1 dB por unión como objetivo de trabajo cuando empalme cables flexibles de fibra y espere que una empalmadora de alineación de núcleo-moderna sobre vidrio monomodo-limpio aterrice muy por debajo de él. La aceptación del contrato, sin embargo, sigue la especificación del proyecto y la edición que nombra, no este párrafo. Circulan tres umbrales, provienen de documentos de autoridad muy diferente y el expediente del proyecto decide cuál se aplica.



Umbral en uso Valor Documento rector Estado
Cableado de instalaciones y centros de datos 0,3 dB por empalme de fusión, 0,75 dB por par de conectores acoplados en grado estándar ANSI/TIA-568.3-E Límite estándar publicado. El mismo estándar establece un margen más estricto cuando un cable de grado-de referencia se acopla a un conector de grado-estándar, así que lea la cláusula que coincida con su método de prueba (Redes Fluke)
Práctica externa de planta y operador. 0,1 dB por empalme, frecuentemente con un promedio de enlace de 0,05 dB, a veces más ajustado en rutas alimentadoras La especificación del operador o del programa{0}}financiado en sí. Objetivo del contrato, no un límite estándar genérico. Los documentos de Telcordia GR a menudo se mencionan en estos contratos, pero no existe ningún valor de aceptación de Telcordia que se aplique fuera del contrato que los cita. Si su contrato menciona un documento GR, tome tanto la figura como la edición de esa cláusula.
Valor de planificación del diseño 0,15 dB por empalme de fusión monomodo-, con técnicos experimentados muy por debajo de 0,1 dB Guía de la Asociación de Fibra Óptica (FOA) Cifra de planificación para el cálculo del presupuesto.



La regla práctica que sigue: la especificación del proyecto supera a todas las cifras genéricas de esta tabla, incluida la nuestra. Cuando los dos entran en conflicto, la especificación gana y la discusión termina.



La diferencia entre 0,3 dB y 0,05 dB es donde viven las disputas de aceptación, y la razón es aritmética. A un enlace PON que lleva una relación de división alta le queda poco margen después de la pérdida del divisor, los pares de conectores y la atenuación de la ruta, por lo que cada aterrizaje conjunto a 0,15 dB en lugar de 0,05 dB es un gasto del presupuesto que un nodo futuro iba a necesitar. En un tramo LAN comercial de 90 metros, la misma unión es irrelevante.



Una pieza más de aritmética, expresada cuidadosamente. En el peor-caso de presupuesto calculado con los valores máximos permitidos del estándar, el par de conectores acoplados a 0,75 dB consume más del doble de lo que consume un empalme a 0,3 dB, por lo que la interfaz del conector, no la unión de fusión, es el elemento más importante. Los componentes reales generalmente funcionan mucho mejor que cualquiera de los techos, razón por la cual el extremo del conector de cada cable flexible de fibra que enviamos se mide en lugar de asumirse.



Pruebas de empalme de cable flexible de fibra: Nivel 1, Nivel 2 y por qué se rechazan los informes OTDR de One-dirección



Existen dos niveles de prueba cuando se certifican empalmes de fibra flexible y no son intercambiables. El nivel 1 es la certificación de pérdida de inserción con un equipo de prueba de pérdida óptica y es lo que certifica el enlace. El nivel 2 es la caracterización de OTDR y es de diagnóstico. Un trazo que muestre cada empalme por debajo de 0,05 dB es una prueba útil y no sustituye a los resultados del Nivel 1.

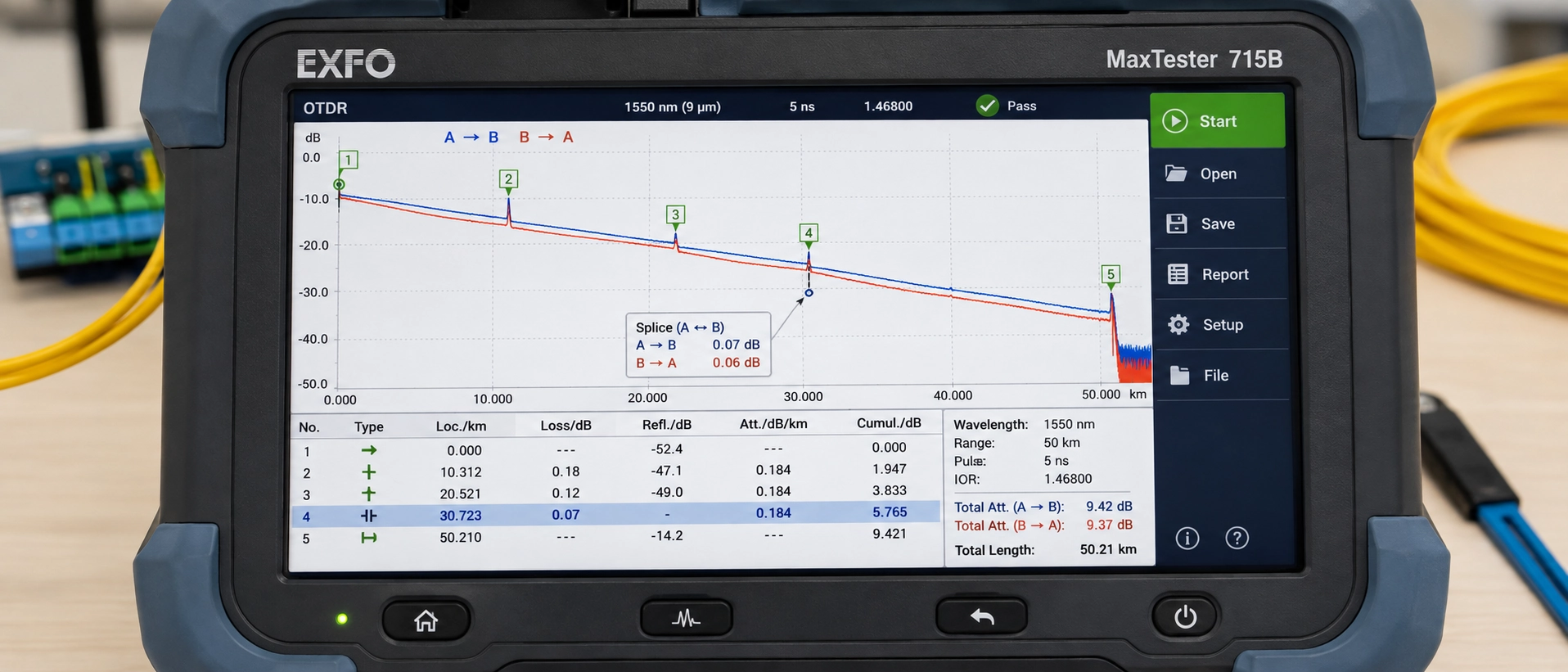

OTDR optical time domain reflectometer testing screen displaying bidirectional splice loss trace and attenuation curves



La segunda regla atrapa a más tripulaciones que la primera. La pérdida de empalme del OTDR debe medirse desde ambas direcciones y promediarse. Este es el método de medición en el que se basa el procedimiento, y los resultados de una sola-dirección en un enlace que contiene fibras diferentes no sólo son imprecisos, sino que son erróneos en una dirección predecible (Corning). Lo que nos lleva a la lectura que hace que los buenos técnicos rehagan buenas uniones.



El ganador: cuando las lecturas de empalme de fibra flexible mienten



Un OTDR no mide la pérdida de empalme en una unión de cable flexible de fibra. Mide la retrodispersión a ambos lados de un evento e infiere la pérdida del paso. Cuando las dos fibras tienen diferentes diámetros de campo modal, sus coeficientes de retrodispersión difieren y el paso inferido está contaminado por esa diferencia.



Medido desde el lado más grande-MFD hacia el más pequeño, el instrumento informa una ganancia aparente, lo que significa potencia que no puede existir. Medido en sentido contrario, reporta una pérdida inflada. Al promediar las dos direcciones se elimina el artefacto y se deja la figura real.



Una comparación a nivel de categoría-no es evidencia suficiente de una diferencia de campo de modo, y aquí es donde la mayoría de las explicaciones de campo fallan. ITU-T requiere que se declare un MFD nominal y una tolerancia a 1310 nm dentro de un rango permitido, y los rangos permitidos para las categorías estándar monomodo-e insensible a la flexión-se superponen (UIT-T G.652). La superposición no es teórica: el SMF-28 Ultra de Corning declara 9,2 ± 0,4 μm a 1310 nm y es totalmente compatible con G.652.Dyexcede el requisito de curvatura G.657.A1, por lo que la "fibra G.657" no le dice nada por sí sola sobre el campo de modo en el que está empalmando. Otros diseños -insensibles a las curvas, particularmente en las categorías B, se ubican más abajo.



Por lo tanto, la regla de trabajo no es "esperar un ganador siempre que G.657 se encuentre con G.652". Es: lea el MFD nominal declarado en ambas hojas de datos, el del cable troncal y el del pigtail, y espere asimetría direccional cuando esos dos valores declarados difieran significativamente. Los nombres de las categorías lo engañarán, las hojas de datos no. Es por eso que imprimimos el grado de fibra, G.652D, G.657A1 o G.657A2, en la especificación del pigtail, y por qué preguntarle a un proveedor el MFD declarado es una pregunta razonable y no pedante.



Solución de problemas de empalme de cables flexibles de fibra: verifique y luego actúe



Síntoma Verificar primero causa más probable Acción ¿Se requiere volver a empalmar?
Estimación del empalmador superior a 0,1 dB, inclusión visible Inspeccione la imagen conjunta antes de cortar cualquier cosa. La contaminación se vaporizó en la articulación. Vuelva a pelar, limpiar con IPA fresco, volver a-cortar, volver a-empalmar
Mensajes de eliminación incorrectos-repetidos Verifique la tendencia del ángulo de hendidura informada en las últimas uniones Desgaste de la hoja o longitud de tira inconsistente Gire la posición de la hoja, verifique la longitud de la tira, inspeccione la cara Sí, después de la corrección de la herramienta.
Inestabilidad del arco, pérdida que aumenta a lo largo de un cambio Lea el contador de arco y ejecute la calibración de arco. Desgaste o contaminación del electrodo. Limpie los electrodos, reemplácelos según la cantidad especificada por el fabricante. Sólo las articulaciones afectadas
Errores de alineación en fibra visiblemente limpia Inspeccionar ranuras en V-y soportes Restos en las ranuras Limpiar con alcohol y un hisopo, volver-asentar No, vuelve a-pasar las mismas fibras
Manga suelta o junta fuera del centro-después del horno Confirme el diámetro de la manga contra la fibra y el soporte. Tamaño de funda o perfil de horno incorrectos Recortar, corregir la manga, volver a ejecutar el ciclo especificado
La pérdida aparece solo después de cerrar la bandeja. Trazar con un VFL antes de reabrir la articulación Macrobend por un enrollamiento demasiado-apretado o una pierna pellizcada Vuelva a enrollar hasta alcanzar el radio de curvatura mínimo del cable y vuelva a enrollarlo. No
Gran pérdida en una dirección, ganancia en la otra. Compare el MFD declarado en ambas hojas de datos Diferencia de campo de modo entre el maletero y el cristal flexible Prueba bidireccional y promedio antes de tocar la articulación. No
No hay luz en una hebra Vuelve-comprueba la asignación de colores y el tipo de fibra en ambos lados. Hebra cruzada o falta de coincidencia de modo Corrija el mapeo. Si los tipos de fibra difieren, el hilo se debe volver a-planificar en lugar de volver a-empalmar Re-planificar, no volver-empalmar



Enrutamiento de bandejas de empalme de cable flexible de fibra, realidad de holgura y bastidor



Utilice conectores de empalme-en lugar de cables flexibles de fibra cuando las posiciones de las bandejas, en lugar de la pérdida óptica o el costo unitario, sean la limitación principal. Los conectores de empalme no necesitan funda de protección externa ni posición de soporte para guardarlo (Redes Fluke), y en un gabinete de 1U con una bandeja que ya lleva un complemento completo de juntas, eso es decisivo.



El límite se invierte bajo cuatro condiciones: el espacio del panel es adecuado, el costo por terminación importa en volumen, es posible que la interfaz del conector deba cambiar más adelante en la vida útil de la planta, o desea que el extremo del conector sea un artículo-probado en fábrica con cifras de pérdidas documentadas en lugar de uno producido-en el campo.



Tres situaciones de implementación hacen que la decisión sobre el conector de fibra flexible o el empalme-en un panel de conexiones sea concreta. En un gabinete FTTH o caja de terminales, los pigtails son la ruta preferida cuando la caja se envía con una bandeja integral, el número de soportes cubre el número de fibras con al menos una posición de repuesto, la longitud de la manga que usted compra realmente se asienta en ese soporte y el diseño requiere un conector terminado-de fábrica en el puerto. Cambie cualquiera de ellos y vuelva a-ejecutar la comparación. En un ODF portador en la entrada de un centro de datos, la planta entrante se empalma convencionalmente a paneles cargados con colas terminadas-de fábrica y la arquitectura supone que existen bandejas, por lo que cualquiera que pregunte cómo empalmar cables flexibles de fibra en un ODF está trabajando dentro de un diseño que ya respondió a esta pregunta. En un IDF empresarial comprimido donde se ha especificado un panel de 1U para 48 fibras, la aritmética frecuentemente no cierra y la verdadera elección es entre un gabinete más profundo y conectores empalmados. Esa compensación-es la misma que hay detráscomparando un panel de conexiones con un ODFen la etapa de diseño.



Que la aritmética se cierre en su caso específico depende de tres variables que ningún artículo general puede proporcionar: la capacidad del soporte de su bandeja, la longitud de la funda protectora que está utilizando y la ruta de recorrido desde el soporte al adaptador. Envíenos el modelo del panel, el número de bandejas y el número de fibras, compararemos las cifras de holgura y longitud con esos tres y le enviaremos una longitud de cable flexible y una secuencia de fibras recomendadas para ese gabinete, junto con la hoja de cálculo de medidas que utilizamos para llegar allí.



Especificación de pigtails de fibra que se empalman limpiamente



Ocho líneas de especificaciones determinan cómo se comporta un cable flexible de fibra en el banco, y cada una de ellas aparece más tarde como velocidad o retrabajo en la bandeja.



Especificación Por qué cambia el trabajo de empalme
Tipo de conector LC, SC, FC, ST, E2000 y otros, adaptados a la placa adaptadora ya especificada en lugar del transceptor
Polaco UPC para enlaces digitales estándar, APC donde la retrorreflexión es importante, como en la superposición de vídeo PON y RF. Eldiferencia entre la geometría de la cara final-APC y UPCcambia principalmente la pérdida de retorno. La pérdida de inserción aún depende de la geometría de la cara del extremo, la concentricidad del casquillo, la limpieza y la calidad del conector de acoplamiento.
Grado de fibra y MFD declarado G.652D, G.657A1 o G.657A2, con el MFD nominal indicado, por lo que los resultados de OTDR se pueden interpretar en comparación con la troncal
Modo y categoría OS1/OS2, o OM1 a OM5. Una falta de coincidencia aquí es un problema de re-planificación, no un problema de empalme
Diámetro del cable 0,9 mm para trabajos densos en bandeja-, 2,0 mm o 3,0 mm cuando la pata se manipula o se encamina fuera del gabinete
Material de la chaqueta PVC, LSZH o PE, según las especificaciones del proyecto, la resistencia al fuego local y el espacio de instalación. Un proveedor no debe sustituir uno por otro por motivos de precio sin aprobación por escrito.
Longitud y recuento de fibras. Se obtiene midiendo la ruta real: posición del soporte, ruta-del radio de curvatura, posición del adaptador y luego un bucle de servicio lo suficientemente largo para un rep-empalme en la longitud de la tira. Las ofertas estándar van de 0,5 ma 3 m en conteos del 1 al 48, y la cifra correcta dentro de ese rango proviene del panel y no de una regla general.
Secuencia de colores y etiquetado. Pedido TIA-598-D o IEC, además de etiquetas de proyecto, códigos de barras o códigos QR aplicados en fábrica en lugar de por un técnico en una escalera



Dos líneas de documentación pertenecen a la misma orden de compra: por-lote o por-registros de prueba unitarios que cubren la pérdida de inserción y la pérdida por devolución, y un certificado de conformidad. Ambos son entregables estándar de nuestra parte en lugar de excepciones, lo que hace que la conversación de aceptación sea corta cuando se están revisando los resultados del OTDR del propio cliente.



Si desea ver cómo es realmente esa documentación antes de comprometerse con un proveedor, solicítenos unacoleta de fibra óptica personalizadahoja de especificaciones junto con un informe de prueba de IL y RL de muestra de un lote comparable. Es una forma más rápida de juzgar a un fabricante que cualquier afirmación en una hoja de datos, incluidas las de este artículo.



Preguntas frecuentes

¿Cuál es una pérdida de empalme aceptable al empalmar pigtails de fibra?

Menos de 0,1 dB por empalme es el objetivo de trabajo para trabajos de telecomunicaciones y 0,3 dB es el límite ANSI/TIA-568.3-E para cableado local, pero la especificación del proyecto rige dónde entran en conflicto.

¿Por qué mi OTDR muestra una pérdida negativa en un empalme de cable flexible de fibra?

Es un artefacto de retrodispersión causado por una diferencia en el diámetro del campo modal entre las dos fibras, y el promedio bidireccional lo elimina.

¿Qué ángulo de corte necesita un empalme de cable flexible de fibra-de baja pérdida?

Por debajo de 0,5 grados es donde los resultados se vuelven consistentemente repetibles, siempre que la longitud de la tira, la posición del soporte y el tamaño de la manga coincidan con su equipo.

¿Necesito un panel de conexión especial para empalmar pigtails de fibra?

Sí. El gabinete necesita montaje de bandeja, soportes de empalme, almacenamiento de holgura y guías de radio de curvatura-y un chasis de terminación-directa que carece de estos elementos y que prácticamente no se pueden convertir en el sitio.

¿Debo utilizar cables flexibles de fibra o conectores-de empalme?

Utilice pigtails cuando el espacio de la bandeja sea adecuado y el costo por puerto o la flexibilidad del conector sean importantes, y utilice conectores de empalme-cuando las posiciones de las bandejas sean la limitación vinculante.

¿Cómo elijo la longitud adecuada del cable flexible de fibra para un panel de montaje en bastidor-?

Mida el camino real desde el soporte del empalme hasta la posición del adaptador a lo largo de la ruta del radio de curvatura, luego agregue un bucle de servicio lo suficientemente largo para un nuevo empalme en la longitud de la tira.
