Prueba de fibra flexible después del empalme: lo que realmente pasa la aceptación

Cuando un empalme luce bien y aún falla aguas abajo

Es un patrón que vemos con bastante frecuencia en los trámites de aceptación: un enlace que mide 71,794 dB/km a 1310 nm, muy por fuera del umbral de paso, a pesar de que los eventos de empalme individuales a lo largo de la ruta no parecían notables en el papel. La peor pérdida de empalme individual registrada fue de 0,342 dB, lo que no es ni mucho menos catastrófico por sí solo. El enlace falló de todos modos, porque la aceptación no se decide empalme por empalme. Se decide por cómo se ve el presupuesto de extremo a extremo una vez que se suma cada evento, y ese es un número que los seguimientos OTDR por sí solos no le dan.

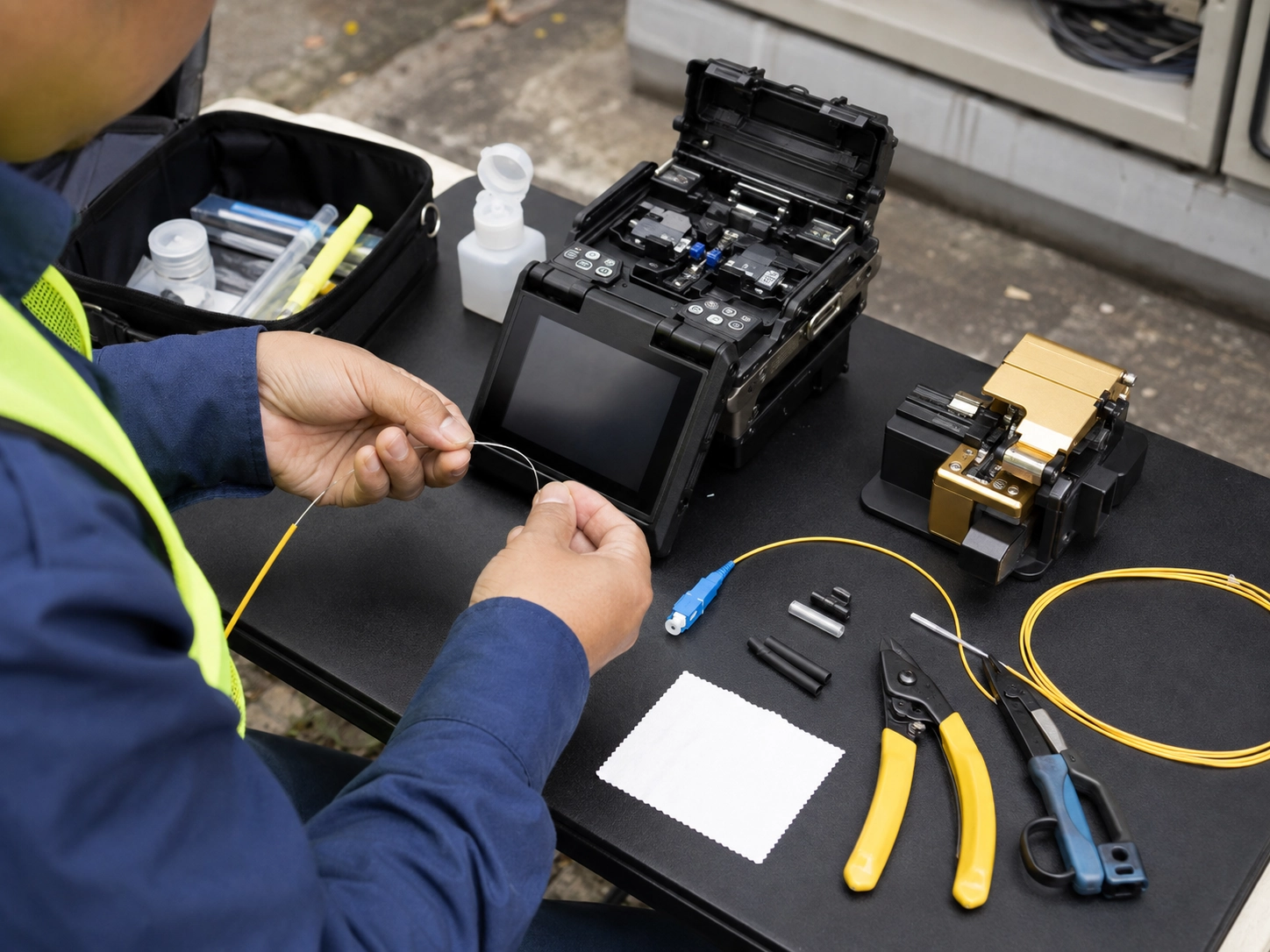

Aquí es exactamente donde las pruebas de cable flexible de fibra después del empalme generalmente fallan: los equipos verifican que cada junta de fusión se vea limpia según la estimación del empalmador, se saltan una medición formal de la pérdida de inserción y asumen que el enlace está listo. Esta pregunta exacta surge con suficiente frecuencia en el campo que vale la pena aclararla: generalmente no es la calidad del empalme lo que falla, es la ausencia de una medición que habría detectado la pérdida acumulada antes de que lo hiciera el cliente.

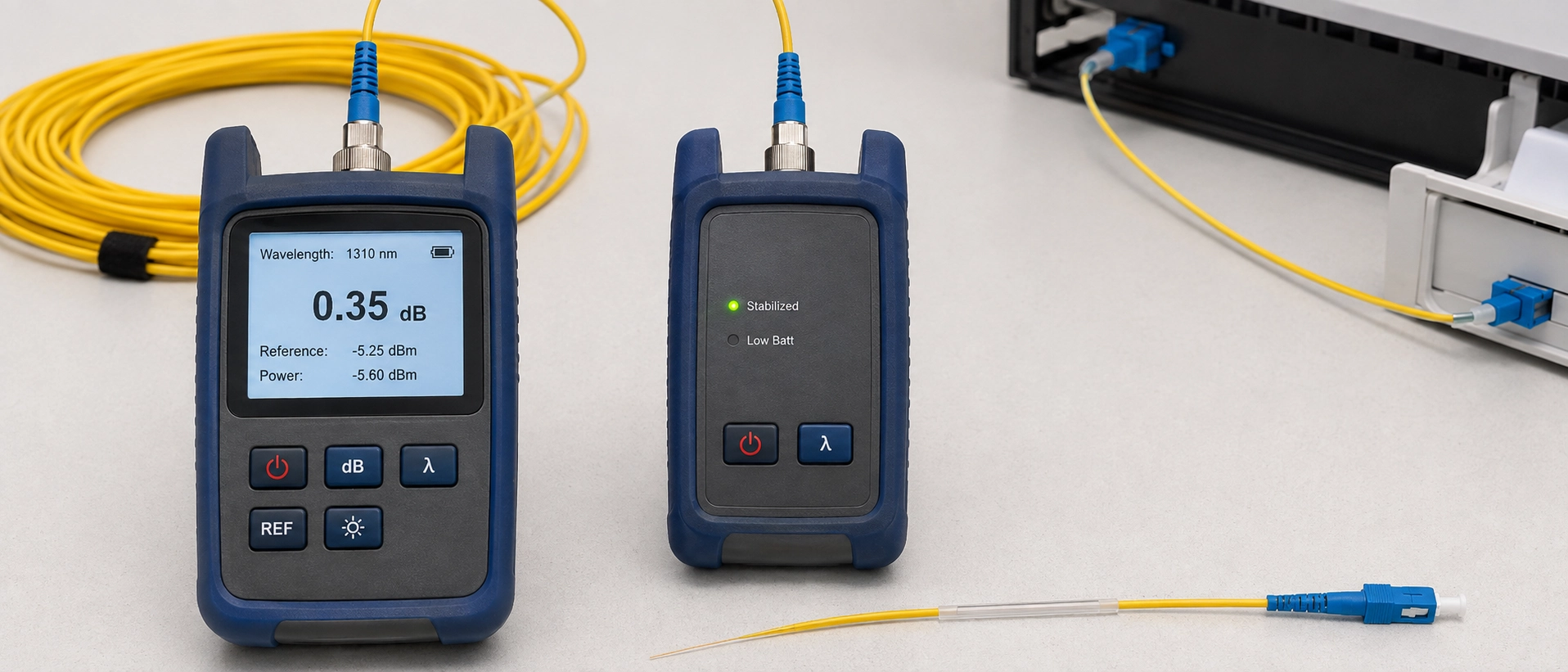

Los dos instrumentos se mezclan constantemente, y esa es la raíz de la mayor parte de la confusión en este campo. Un equipo de prueba de pérdida óptica (OLTS) inyecta luz desde una fuente de referencia en un extremo y la lee con un medidor de potencia en el otro, lo que le proporciona un único número de pérdida de inserción de extremo-a-de extremo para todo el enlace. Un OTDR hace algo diferente: envía un pulso a lo largo de la fibra y lee la luz retrodispersada, creando un rastro que muestra dónde se encuentra cada evento (empalme, conector, curvatura, rotura) a lo largo de la longitud y aproximadamente cuánta pérdida contribuye cada uno.

Esa distinción determina para qué sirve realmente cada herramienta. OLTS le indica si el enlace terminado, en su conjunto, cumple con el presupuesto de pérdidas. Es una medición de pasa/falla. OTDR le indica dónde está un problema y qué tipo de evento lo causó. Es un mapa de diagnóstico, no un resultado de certificación. Confundir a ambos es la razón por la que algunos técnicos tratan un rastro OTDR de aspecto limpio-como prueba de que la prueba de empalme del pigtail está completa, cuando los cuerpos estándar trazaron una línea mucho más nítida (Asociación de Fibra Óptica).

Para los lectores que conocen conceptos básicos más amplios de pruebas de pigtails en lugar del flujo de trabajo específico de empalme-, nuestra guía general para probar un pigtail de fibra óptica cubre la inspección visual y las pruebas de pérdida de retorno con más profundidad que este artículo.

TIA-568.3-D divide las pruebas de fibra en dos niveles y la división no es cosmética. El nivel 1 es la prueba de pérdida de inserción de OLTS y es el requisito de certificación obligatorio para cada enlace. El nivel 2 son las pruebas de OTDR y se clasifica como opcional: recomendado para documentación y solución de problemas, pero no aceptado por sí solo como prueba de que un enlace está certificado.

Ese es el punto que vale la pena recordar: una traza OTDR, por limpia que sea, no satisface las pruebas de aceptación según el estándar. Algunas especificaciones de proyectos todavía se escriben como si así fuera, particularmente en implementaciones PON donde un puñado de proveedores aceptan resultados de OTDR bidireccionales como evidencia suficiente, pero esa es una excepción de alcance, no la regla general. Fuera de PON, no cuente con ello: la mayoría de los ingenieros supervisores y los clientes no aprobarán la certificación OTDR-solo, sin importar lo que implique la página de marketing del proveedor. Algunos proveedores de equipos de prueba-que realizan trabajos de certificación TIA-568.3-D han dicho que esta posibilidad, elevando el OTDR a algo más cercano al estado de Nivel 1, está bajo discusión a nivel del comité de estándares, aunque nada ha pasado de la discusión. Las pruebas OLTS de nivel 1 siguen siendo el único formato de prueba incluido en el estándar como obligatorio en la actualidad.

Si se equivoca en el orden en una prueba de pérdida de inserción de cable flexible de fibra después del empalme por fusión, la lectura que tome no significará lo que cree que significa. Primero haga referencia a la fuente de luz y al medidor de potencia juntos, usando un cable de referencia-en buen estado, de modo que la línea base de "0 dB" refleje el equipo de prueba y no un puente no calibrado. La mayoría de las pruebas de aceptación de modo único-utilizan el método de referencia de 1-puente; el método de 3-puentes lee un número de pérdida ligeramente diferente para el mismo enlace físico, así que elija uno y mantenga la coherencia durante todo el proyecto. Mezclar los dos proyectos a mitad de camino es una razón común por la que las comparaciones de pérdidas antes y después dejan de alinearse.

Luego, conéctese a través del enlace empalmado y tome una lectura en cada longitud de onda operativa: 1310 nm y 1550 nm para monomodo-, 850 nm y 1300 nm para multimodo, porque la pérdida en un empalme o curvatura depende de la longitud de onda-y una sola lectura de longitud de onda- puede pasar por alto una unión marginal por completo.

Prueba en ambas direcciones donde el proyecto lo permita. Un empalme con una ligera discrepancia en el núcleo puede leer una pérdida negativa desde una dirección y una pérdida fuera-de-especificaciones desde la otra, por lo que una prueba en una-dirección solo detecta la mitad de esa imagen. Registre ambas lecturas, no solo la mejor. Algunas especificaciones de proyectos, particularmente los contratos de arrendamiento de fibra oscura, requieren explícitamente documentación bidireccional con la firma del técnico y el número de modelo del conjunto de prueba adjunto, y actualizarlo después del hecho es mucho más trabajo que capturarlo durante la prueba de aceptación original.

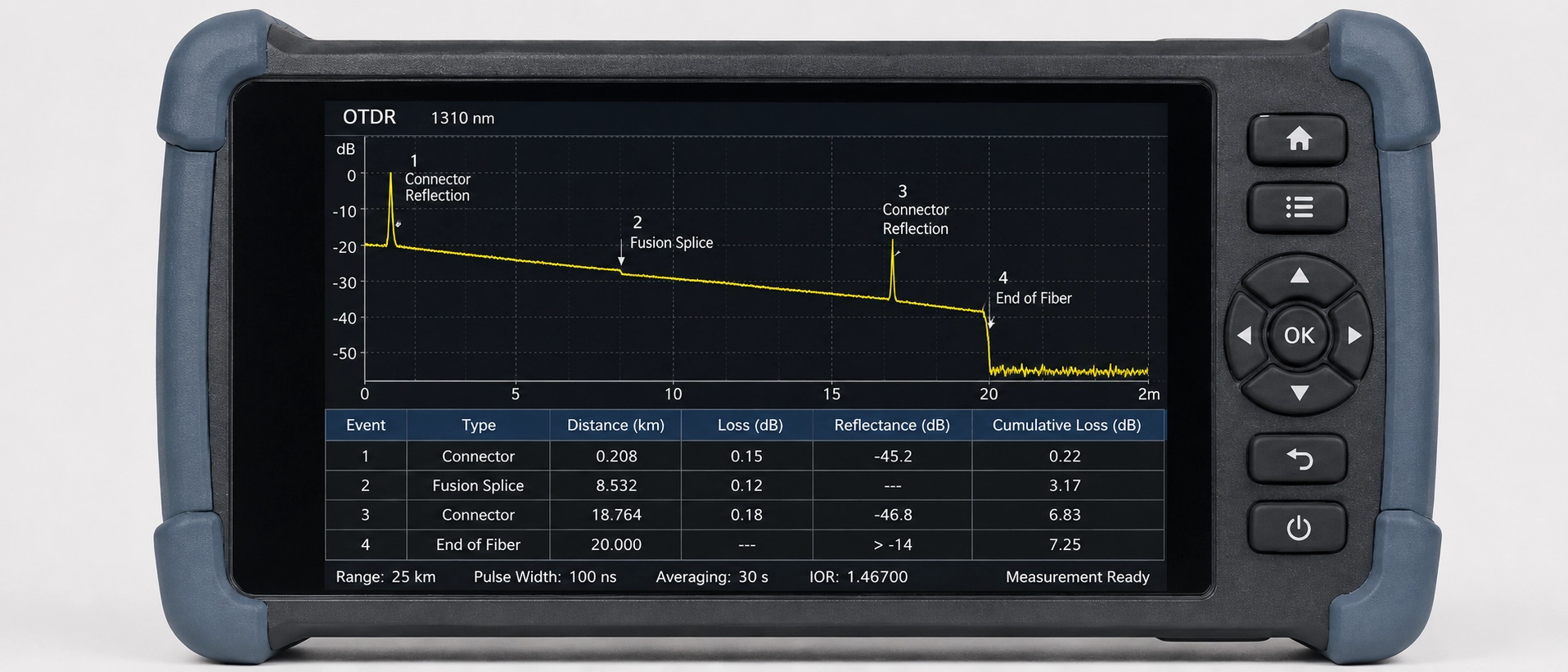

Después de que el OLTS le proporcione un número de aprobación o falla para el cable flexible empalmado, el siguiente trabajo es confirmar que la pérdida que midió en realidad se encuentra en el punto de empalme y no en otro lugar del enlace. La selección del cable de lanzamiento es lo primero que hace tropezar a la gente aquí: use de 500 ma 1 km de fibra de lanzamiento antes del empalme bajo prueba, porque el OTDR necesita esa distancia para recuperarse de su pulso inicial y establecerse en una lectura precisa antes de llegar al evento que realmente le interesa. Si se omite el cable de lanzamiento, la lectura de pérdida de empalme cerca del frente del enlace se vuelve poco confiable o invisible.

Las pruebas de longitud de onda dual-es el otro hábito que vale la pena desarrollar. Las pruebas tanto en 1310 nm como en 1550 nm no sirven solo para confirmar pérdidas, sino que son una herramienta de diagnóstico en sí misma. Un empalme con diferencias de pérdida inusualmente grandes entre las dos longitudes de onda es más a menudo un signo de tensión de macroflexión, comúnmente debido a una bandeja de empalme enrollada demasiado apretada, que una unión de fusión deficiente. Captar esa distinción en el sitio-ahorra un empalme-que no habría solucionado el problema real.

Aquí hay un detalle que toma desprevenidos incluso a los técnicos experimentados: un empalme de fusión realmente bueno en un conjunto de cable flexible puede ser efectivamente invisible en una traza de OTDR. Cuando la pérdida de empalme cae por debajo de aproximadamente 0,05 dB, lo que logra rutinariamente una unión de modo-campo-coincidente de modo correctamente fusionado, puede caer por debajo del umbral de detección de eventos predeterminado del OTDR. La mayoría de los OTDR se envían con un umbral de eventos predeterminado de entre 0,1 y 0,15 dB, por lo que vale la pena buscar un empalme sospechoso de baja pérdida- reduciendo ese ajuste a 0,02 a 0,05 dB y volviendo a ejecutar el seguimiento; la cifra exacta aún depende de su modelo de OTDR y su configuración de zona muerta-, así que confirme con su propio equipo en lugar de tratar cualquier número aquí como universal.

El otro obstáculo que vale la pena señalar reside en el umbral de aceptación en sí, no en el instrumento. El lenguaje del contrato publicado para proyectos de fibra oscura muestra más tolerancia de lo que la mayoría de los ingenieros suponen: un acuerdo de arrendamiento que revisamos permitía una pérdida de empalme de hasta 0,5 dB cuando los diámetros del campo modal coincidían, aumentando a 0,8 dB cuando no lo eran (lawinsider.com), cifras muy por encima de la pérdida de empalme por fusión inferior a-0,1 dB que indican la mayoría de los materiales de formación. Saber qué número realmente requiere su contrato específico, en lugar de asumir que se aplica la cifra publicada más estricta, es la diferencia entre un empalme que usted vuelve a trabajar innecesariamente y uno que firma correctamente.

Una trampa relacionada es la pérdida real pero mal atribuida. Un patrón recurrente de solución de problemas implica varios empalmes mecánicos colocados muy juntos a lo largo de un tramo, cada uno individualmente dentro de las especificaciones, pero apilados lo suficientemente apretados como para que la pérdida acumulativa haga que el enlace supere el presupuesto. Una traza OTDR leída casualmente puede hacer que parezca un único evento negativo; lee atentamente, son varios eventos pequeños, técnicamente-que pasan, que se suman a un enlace defectuoso.

Reunir los números en una única lista de verificación de pruebas de aceptación de empalmes de fibra hace que las decisiones de campo sean más rápidas que cambiar entre un documento estándar y un PDF de contrato a mitad de-prueba.

Trate las filas de tolerancia-del contrato como un recordatorio para verificar las especificaciones reales del proyecto en lugar de como un sustituto. Las cifras de aceptación varían según el cliente y el estándar establece un mínimo, no un techo universal.

Un vínculo que seguía activando alarmas de pérdida después de la puesta en servicio resultó ser un ejemplo útil de por qué es necesario leer juntos OTDR y OLTS. Este es el tipo de resultado de prueba de aceptación de pigtail que es fácil de diagnosticar erróneamente sin ambos instrumentos. La lectura OLTS de extremo-a-extremo confirmó que el enlace estaba fuera del presupuesto; esa parte era inequívoca. La traza del OTDR fue donde ocurrió el verdadero trabajo de diagnóstico: en lugar de un punto de falla obvio, mostró un grupo de cuatro empalmes mecánicos espaciados a unos dos metros entre sí, cada uno individualmente dentro de su propia especificación de pérdida de 0,3 a 0,4 dB, lo que en conjunto empujó el enlace aproximadamente 1,2 dB por encima del presupuesto. Fueron necesarias dos pasadas, primero de 1310 nm y luego una nueva prueba de 1550 nm para descartar una lectura falsa de tensión de flexión, antes de que el patrón de pequeñas pérdidas acumuladas fuera claro en lugar de una sola unión defectuosa. Reemplazar el grupo con un único empalme de fusión hizo que el enlace volviera a estar dentro del presupuesto de inmediato. Ninguno de los instrumentos por sí solo habría contado la historia completa: el OLTS confirmó que había un problema y el OTDR localizó lo que realmente lo estaba causando.

Ese tipo de seguimiento de eventos se aplica mucho más allá de los escenarios-específicos de empalme, y es la misma disciplina que vale la pena aplicar cada vez que un enlace falla de forma intermitente después de la puesta en servicio.

La mayor parte de lo que sale mal en las pruebas de aceptación posteriores-al empalme se remonta a una brecha en el nivel anterior del equipo de campo: los pigtails que salen de la fábrica sin un registro de pérdida de inserción documentado son más difíciles de confiar una vez que se empalman en un enlace activo, porque no hay una línea de base con la que comparar la lectura de campo.

Nosotros mismos hemos estado en el lado equivocado de esa brecha. Durante una ejecución de control de calidad saliente, un lote de empalmes de baja-pérdida en un conjunto de cable flexible personalizado se leyó limpio en el rastreo OTDR, no se marcaron eventos, simplemente porque la pérdida era demasiado baja para borrar el umbral predeterminado, el mismo punto ciego cubierto anteriormente. Solo surgió cuando un técnico-verificó el resultado del OTDR con la cifra de pérdida de inserción del OLTS y los dos no estuvieron de acuerdo. Esa falta de coincidencia es parte de la razón por la cual cada cable flexible terminado que enviamos ahora lleva un resultado tanto de OLTS como de OTDR, no solo uno u otro.

Nuestro proceso de producción ejecuta esa prueba dual en cada cable flexible terminado antes de enviarlo, una práctica que hemos mantenido durante más de una década de envío de conjuntos de cables flexibles empalmados. Se sigue con los procedimientos de prueba de atenuación en IEC 61300-3-34 y con la guía de pérdida de empalme-que los fabricantes de conectores publican para los equipos de campo. Estos son nuestros propios datos de fábrica, no una cifra de toda la industria: pérdida de inserción del conector en nuestro La línea normalmente aterriza en el rango de 0,15 a 0,25 dB, con un límite máximo de 0,3 dB que no enviamos por encima. Podemos entregarlo como un informe de prueba rastreable junto con el producto, que vale la pena verificar antes de asumir que la hoja de datos de un proveedor coincide con lo que realmente salió de su fábrica.

Si sus pruebas de aceptación actuales siguen arrojando pérdidas en el lado del empalme-que no coinciden con lo prometido en la hoja de datos del proveedor, a menudo vale la pena verificar si los pigtails se enviaron con registros de prueba individuales. Puede revisar nuestra gama de productos pigtail de fibra óptica y solicitar directamente las muestras de trazas OTDR adjuntas.
