Un cable de conexión SC a MTP/MPO de 8-núcleos es un conjunto de cable multiconector que termina en un único conector multi-fibra MTP/MPO en un extremo y cuatro conectores SC dúplex en el otro, transportando ocho fibras ópticas a través de una sola cubierta. Sirve como un puente directo entre la infraestructura óptica paralela de alta-densidad y el equipo antiguo con terminación SC-, lo que la convierte en una de las herramientas más prácticas para redes que no están listas para desmontarse y reemplazarse, pero que aún necesitan pasar a 40G o 100G.
Si sus instalaciones todavía utilizan paneles de conexión, OLT o instrumentos de prueba basados en SC-junto con equipos de conmutación QSFP+ más nuevos, este cable elimina la necesidad de casetes intermedios o paneles adaptadores. Un extremo se conecta directamente a un puerto transceptor QSFP+ SR4; el otro se distribuye en su infraestructura dúplex SC existente. Esa franqueza es lo que lo hace valioso - y lo que lo diferencia de los cables multiconector MTP-a-LC más comunes que dominan la mayoría de los catálogos de centros de datos.
Por qué es importante el número de 8 fibras en el cableado moderno
La industria de la fibra óptica ha ido cambiando gradualmente de la arquitectura Base-12 a la arquitectura Base-8, y con razón. Un transceptor QSFP+ o QSFP28 estándar utiliza cuatro carriles para transmitir y cuatro carriles para recibir: ocho fibras en total. Cuando implementa un cable troncal MTP de 12 fibras para una aplicación QSFP, cuatro fibras en el centro del conector quedan sin usar. En una implementación a gran escala con cientos de enlaces, esa fibra inactiva supone una importante inversión desperdiciada.
UnCable de conexión de fibra SC a MTP/MPO de 8 núcleosse alinea perfectamente con el uso real de fibra de las ópticas 40GBASE-SR4 y 100GBASE-SR4. Cada fibra transporta tráfico. Sin desperdicios, sin hilos muertos que abarroten su documentación. El cableado Base-8 también se adapta perfectamente a las configuraciones de puertos de conmutador estándar: la mayoría de los chasis tienen un número de puertos en múltiplos de cuatro (tarjetas de línea de 16 puertos y 32 puertos), lo que se asigna claramente a conectores MTP de 8 fibras sin fibras huérfanas.

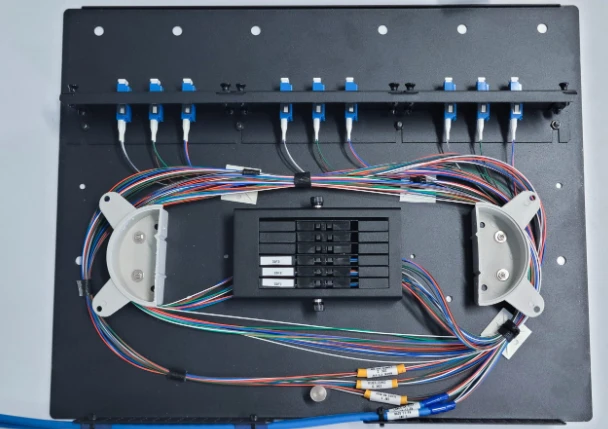

Uniendo redes SC heredadas a óptica paralela
Aquí es donde el cable de conexión SC-a-MTP/MPO se mantiene. Los conectores SC dominaron el cableado empresarial y de telecomunicaciones durante más de dos décadas. Muchas redes de campus, cabeceras de CATV, instalaciones gubernamentales y oficinas centrales de operadores todavía tienen fila tras fila de paneles de conexión SC. Cambiar toda esa infraestructura a LC solo para acceder a velocidades de 40G es costoso y disruptivo.
En su lugar, un cable multiconector de 8-fibras MTP-a SC le permite conectar un puerto 40G QSFP+ directamente a cuatro puertos SC dúplex existentes. Cada par SC maneja un carril 10G, por lo que un solo transceptor QSFP+ se divide efectivamente en conexiones 4×10G a través de su planta SC existente. La misma lógica se aplica a los transceptores 100G QSFP28 SR4 que se dividen en carriles 4×25G. Conserva su inversión en cableado mientras accede a la densidad de ancho de banda de la óptica paralela.
Este no es un escenario específico. Los operadores de telecomunicaciones que ejecutan infraestructura SONET/SDH heredada en conectores SC, los campus universitarios con backbones antiguos de edificios terminados en SC-y las instalaciones de transmisión cableadas con fibra SC para transporte de video se encuentran exactamente con esta situación. El cable SC a MTP/MPO de 8 núcleos les brinda una ruta de migración que no requiere una gran actualización.
Comprensión de la configuración de polaridad para enlaces SC-a-MTP
La polaridad es uno de los puntos de falla más comunes en el cableado MTP/MPO, y hacerlo bien en una conexión SC no es una excepción. Para un conjunto de conexión SC a MTP/MPO estándar de 8-fibras, la polaridad tipo B (Método B según TIA-568) es la opción predeterminada para aplicaciones de transceptor QSFP. En una configuración Tipo B, la posición de fibra 1 en un extremo se asigna a la posición de fibra 8 en el otro: una inversión de matriz completa que garantiza que las fibras de transmisión se alineen con las fibras de recepción a través del enlace.
La polaridad de tipo A (directa-) es menos común en escenarios de ruptura y generalmente se reserva para conexiones troncales-a-troncales donde los casetes manejan la inversión Tx/Rx. El tipo C (par-invertido) es una configuración especial que se utiliza con diseños de cableado estructurado basados en casetes-específicos. A menos que la documentación de su infraestructura especifique lo contrario, el tipo B es la opción segura para aplicaciones de transceptor directo-a-SC. Confirmar la polaridad antes de realizar el pedido evita el frustrante escenario de una instalación limpia que simplemente no deja pasar la luz.
Monomodo frente a multimodo: adaptación del tipo de fibra a la distancia de la aplicación
El cable de conexión SC a MTP/MPO de 8 núcleos está disponible en variantes monomodo (OS2, 9/125 μm) y multimodo (OM3 50/125 μm, OM4 50/125 μm). La elección depende del tipo de transceptor y de los requisitos de alcance.
Para aplicaciones multimodo, la fibra OM3 admite 40GBASE-SR4 hasta 100 metros y 10GBASE-SR hasta 300 metros. OM4 extiende esas distancias - 150 metros en 40G SR4 - y ofrece casi el doble del ancho de banda modal efectivo a 850 nm (4700 MHz·km frente a . 2000 MHz·km). Si está construyendo nuevos tramos horizontales dentro de un centro de datos, vale la pena probar el costo incremental de OM4 sobre OM3 para el futuro. Para una comparación más profunda deGrados de fibra multimodo desde OM1 hasta OM5., cada generación representa un aumento mensurable en la densidad del ancho de banda y la longitud del enlace admitido.
La fibra OS2 monomodo es la opción para aplicaciones de mayor-alcance - 100GBASE-PSM4 en distancias de hasta 500 metros, o 40GBASE-PLR4 que alcanza los 10 km. Las implementaciones de backbone de gobiernos y campus que abarcan varios edificios normalmente necesitan modo monomodo, especialmente cuando los paneles de conexión SC en el extremo lejano se instalaron originalmente para aplicaciones de telecomunicaciones de larga distancia.
Escenarios de implementación clave
Migración del centro de datos de 10G-a 40G
Una instalación que ejecuta transceptores 10G SFP+ a través de paneles de conexión terminados en SC-puede actualizar la capa central a 40G QSFP+ sin tener que volver a terminar un solo panel. El cable de conexión SC a MTP/MPO de 8 núcleos conecta el puerto QSFP+ directamente a cuatro puertos SC dúplex, cada uno con un carril de 10G. Esta ruta de migración no requiere cambios en el cableado horizontal existente.
Interconexión de la oficina central de telecomunicaciones
Las oficinas centrales suelen mantener marcos de distribución óptica basados en SC-que han estado en servicio durante años. La conexión de nuevos equipos DWDM o ROADM con interfaces MTP/MPO a esos marcos existentes requiere una conexión que hable ambos idiomas de conectores. El conjunto de 8 núcleos maneja esto sin un casete intermedio, ahorrando 1U de espacio en rack por punto de conexión.
Transmisión y transporte A/V
Las instalaciones de transmisión profesionales suelen utilizar fibra SC para el transporte de vídeo sin comprimir entre estudios y salas de control. Al agregar enrutadores de video basados en IP-con puertos QSFP, el cable de conexión SC a MTP/MPO integra limpiamente el nuevo equipo en la planta de fibra existente.
Entornos de prueba y laboratorio
Los laboratorios de pruebas de redes suelen mantener una combinación de tipos de conectores en diferentes generaciones de equipos. Un cable de conexión SC a MTP/MPO de 8-núcleos permite a los ingenieros conectar instrumentos de prueba heredados con puertos SC y equipos de prueba multifibra más nuevos sin tener que buscar adaptadores.
Consideraciones sobre la calidad del conector y la pérdida de inserción
Los presupuestos de pérdida de inserción se reducen a medida que aumentan las velocidades de los enlaces. En 40G y 100G, cada décimo de decibel en cada punto de conexión afecta el margen de su enlace. Los conectores MTP de grado estándar-generalmente especifican una pérdida de inserción máxima menor o igual a 0,50 dB por par acoplado, mientras que los conectores MTP de élite/baja-pérdida la reducen a menos o igual a 0,35 dB (típico 0,15 dB). El extremo SC del conector debe mantener menos o igual a 0,30 dB por conector.
Para enlaces exigentes de múltiples-saltos, especificar conectores MTP de baja-pérdida en elCable de conexión de fibra multimodo MTP/MPOEl final vale la pena. Cada cable debe enviarse con datos de prueba individuales - 3D, verificación de interferometría de la geometría del casquillo como mínimo. Si su proveedor no puede proporcionar documentación de prueba por cable-, es una señal de alerta que vale la pena investigar antes de comprometerse con una orden de compra.
La limpieza del conector es tan importante como su calidad. Un solo casquillo contaminado en un conector MTP de 12-fibras puede agregar entre 1 y 2 dB de pérdida excesiva en todo el conjunto. Los limpiadores de carretes específicos de MTP-deben ser un equipo estándar en cualquier instalación que implemente cables multifibra. AcuerdoAdaptadores de fibra óptica MTP/MPOTapar-el polvo cuando no está en uso es un simple hábito que evita una sorprendente cantidad de llamadas para solucionar problemas.
Elegir entre cable redondo, cable ovalado y cinta desnuda
El conjunto de SC a MTP/MPO de 8 núcleos viene en tres opciones de cubierta, y la elección depende más del entorno de enrutamiento físico que del rendimiento de la señal.
El cable redondo (normalmente de 3,0 mm de diámetro, LSZH o cubierta de PVC) es el predeterminado para la mayoría de las aplicaciones de centros de datos. Pasa limpiamente a través de anillos de gestión de cables estándar y organizadores verticales, y su construcción robusta soporta el manejo repetido durante movimientos, adiciones y cambios.
El cable ovalado (plano) funciona bien en instalaciones bajo el piso o bandejas de cables horizontales estrechas donde la altura de apilamiento vertical es limitada. El cable plano desnudo ofrece la máxima densidad para áreas de conexión de densidad ultra-alta-pero compensa la durabilidad mecánica - es más adecuado para instalaciones permanentes dentro de casetes o paneles de conexión donde el cable no se verá afectado una vez enrutado.
Comparación con los cables de conexión MTP-a-LC
La configuración de conexión mucho más común es MTP a LC, simplemente porque LC se ha convertido en el conector dúplex dominante en los centros de datos modernos. Entonces, ¿por qué optarías por una fuga de SC? La compatibilidad con la infraestructura instalada es el factor decisivo. Si su instalación ya se ha estandarizado en LC, no hay ninguna ventaja en una fuga SC. Pero si los conectores SC están en la pared, en el panel de conexión o en el equipo, elInteroperabilidad del conector SC con sistemas multi-fibra MTP/MPOa través de un conjunto de ruptura es el camino más rápido hacia un mayor ancho de banda sin necesidad de volver a cablear.
Los conectores SC también conservan ventajas en determinadas aplicaciones: su casquillo más grande de 2,5 mm proporciona una superficie ligeramente mayor para el contacto físico, son más fáciles de manejar con guantes en entornos industriales y siguen siendo el conector estándar en equipos FTTH OLT en muchas regiones.
Preguntas frecuentes
P: ¿Puedo utilizar un cable de conexión SC a MTP/MPO de 8 núcleos para conexiones de 100G?
R: Sí. Un transceptor 100GBASE-SR4 QSFP28 utiliza cuatro carriles paralelos de 25G a través de ocho fibras - exactamente lo que proporciona este cable. Cada par dúplex SC lleva un carril de 25G. Para aplicaciones PSM4 100G monomodo, especifique una versión OS2 del ensamblaje.
P: ¿Qué tipo de polaridad debo pedir para aplicaciones de transceptor QSFP+?
R: La polaridad tipo B (Método B) es el estándar para conexiones de ruptura QSFP directas. Realiza una inversión completa del conjunto de fibras para que las posiciones de transmisión en el extremo MTP se alineen con las posiciones de recepción en el extremo SC. A menos que su diseño de cableado estructurado requiera explícitamente el Tipo A o el Tipo C, solicite el Tipo B.
P: ¿Necesito un conector MTP macho o hembra en el extremo multi-fibra?
R: MTP hembra (sin clavijas) es la configuración estándar para conectarse a transceptores QSFP y a la mayoría de los adaptadores de panel de conexión, que utilizan conectores macho (con clavijas). Pida hembra a menos que la documentación específica de su equipo indique lo contrario.

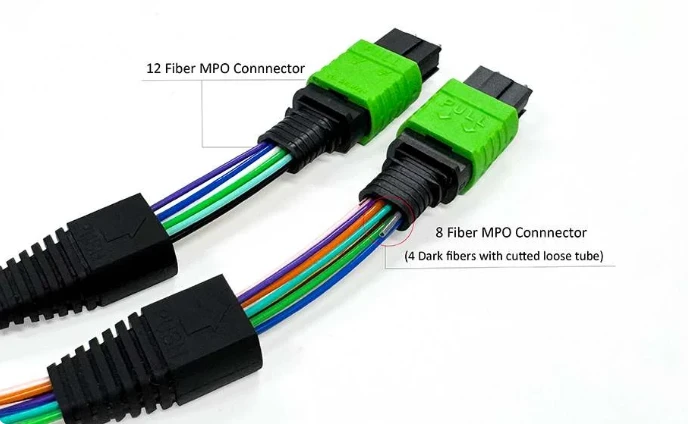

P: ¿Es un conector MTP de 8 fibras lo mismo que un MPO estándar de 12 fibras?
R: Un MTP de 8-fibras utiliza la misma carcasa física del conector MPO-12, pero solo ocupa las ocho posiciones exteriores de las fibras (1–4 y 9–12), dejando las cuatro posiciones centrales vacías. Es mecánicamente compatible con adaptadores MPO estándar de 12 fibras. La diferencia clave es la utilización de la fibra: un conjunto de 8 fibras elimina las cuatro fibras no utilizadas que permanecerían oscuras en una aplicación QSFP.
P: ¿Qué clasificación de cubierta necesito para las instalaciones de plenos?
R: Para el cableado que pasa por espacios de manipulación de aire-(sobre falsos techos, debajo de pisos elevados en áreas con clasificación plenum-), especifique la cubierta OFNP (Plénum no conductora de fibra óptica). Para contrahuellas verticales entre pisos, OFNR (Riser) es suficiente. LSZH (Bajo humo y cero halógenos) es el estándar para la mayoría de los entornos de centros de datos internacionales y se requiere en muchas instalaciones europeas y asiáticas. Su código de construcción local dicta el requisito mínimo.
