"¿Por qué la red de mi campus 10G sigue retrasada cuando utilicé la mejor fibra monomodo?"

Ese fue el mensaje de pánico de un integrador de sistemas tres días antes de una universidad.Campus óptico completoEntregar. En el laboratorio,Modo único versus multimodoParece una simple comparación de hojas de especificaciones. ¿En un sitio de trabajo real? Historia diferente. Hemos visto proyectos descarrilarse porque alguien conectó un conector azul UPC a un adaptador verde APC. O subestimó el presupuesto del enlace ONT. O desperdició el presupuesto en transceptores monomodo para recorridos de 100 metros que podrían haber utilizado ópticas multimodo más baratas.

Con FTTO convirtiéndose en el nuevo estándar, la selección de fibra ha ido mucho más allá del "modo único durante mucho tiempo, multimodo para abreviar". Si su enfoque de cableado se queda estancado en el territorio de los libros de texto,-honestamente, podría estar colocando minas terrestres para futuras actualizaciones.

Imagínese esto: un campus de 50-edificios que no necesitará ni un solo reemplazo de cable durante 20 años. Ésa es la promesa de un bien diseñadoguía de cableado POLimplementación. ¿Pero el camino hasta allí? Lleno de trampas. ¿LC o SC/APC? ¿Modo único completo en tramos horizontales o mantener el modo multimodo para ahorrar en módulos ópticos? Una especificación de conector incorrecta no solo retrasa su cronograma. Multiplica los dolores de cabeza de mantenimiento durante años.

Saltemos las definiciones de física que has visto cientos de veces. El objetivo aquí: ayudarle a tomar la decisión de "hacerlo bien a la primera".

Los números que realmente importan

Has visto el cuadro comparativo estándar. Diámetro del núcleo, longitud de onda, distancia. Entiendo. Pero esos gráficos no le cuentan la verdadera historia: la decisión entre modo único y multimodo tiene que ver con el dinero. No la física.

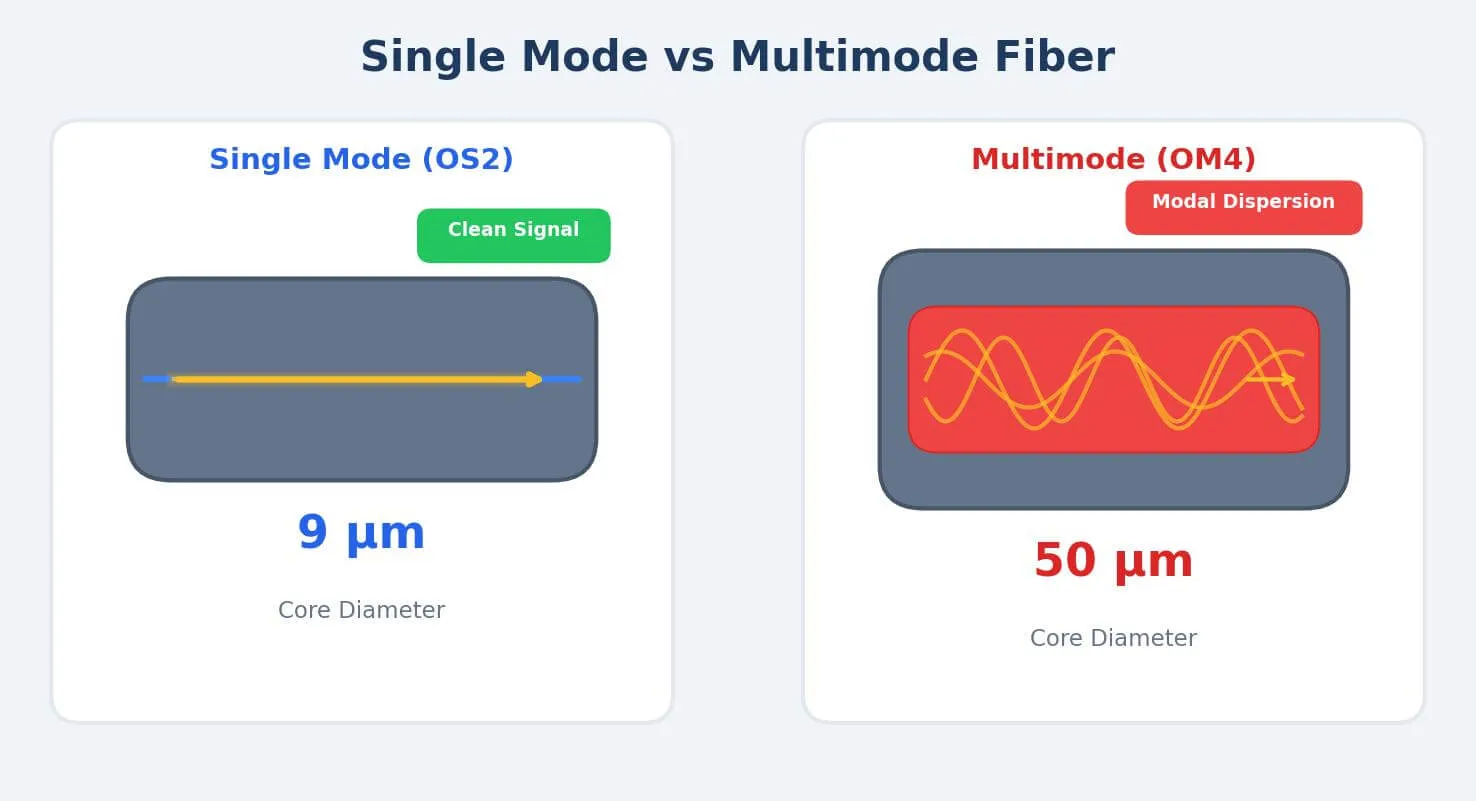

Piénselo de esta manera. El modo único es un auto deportivo-un haz de luz que atraviesa un núcleo tan delgado (9 micrómetros) que, en comparación, un cabello humano parece gordo. Señal limpia, recorre 10, 20, 100 kilómetros sin necesidad de impulso. Multimodo es la camioneta. Núcleo más ancho (50 micrómetros-aún más delgado que el cabello, pero 6 veces más grande), múltiples rayos de luz rebotando simultáneamente. Es más fácil trabajar con él y más barato conectarse. Pero esos rayos que rebotan empiezan a interferir después de unos cientos de metros. La señal se vuelve turbia.

¿Ves la trampa? El cable monomodo es más barato. Pero los transceptores cuestan 3-5 veces más. Para un campus de 500-puertos, esa diferencia alcanza entre 30.000 y 50.000 dólares sólo en óptica. En nuestros proyectos 2023-2024 en todo el Sudeste Asiático, hemos visto a los equipos de adquisiciones verse afectados por este cálculo exacto: seleccionar el modo único "para prepararlo para el futuro" en tiradas cortas y luego luchar cuando los costos del transceptor superan el presupuesto.

Ahora-la arquitectura POL lo cambia todo.Campus óptico completoimplementaciones usando POLrequerirmodo único. No hay elección involucrada. La tecnología utiliza longitud de onda GPON-multiplexación por división-dos longitudes de onda que viajan en direcciones opuestas en un hilo de fibra. Solo funciona con transmisión limpia de modo único.

Entonces, si estás creando POL, sáltate el debate multimodo. ¿Pero Ethernet tradicional? Ahí es dondeSelección de fibra para LAN ópticase complica.

Por qué SC/APC domina POL (y qué sucede cuando se mezclan colores)

Las redes de campus tradicionales parecen un árbol. Switch central en la raíz, switch de distribución en las sucursales, switch de acceso en cada piso. Mucho equipamiento, mucha potencia, muchas cosas que se estropean.

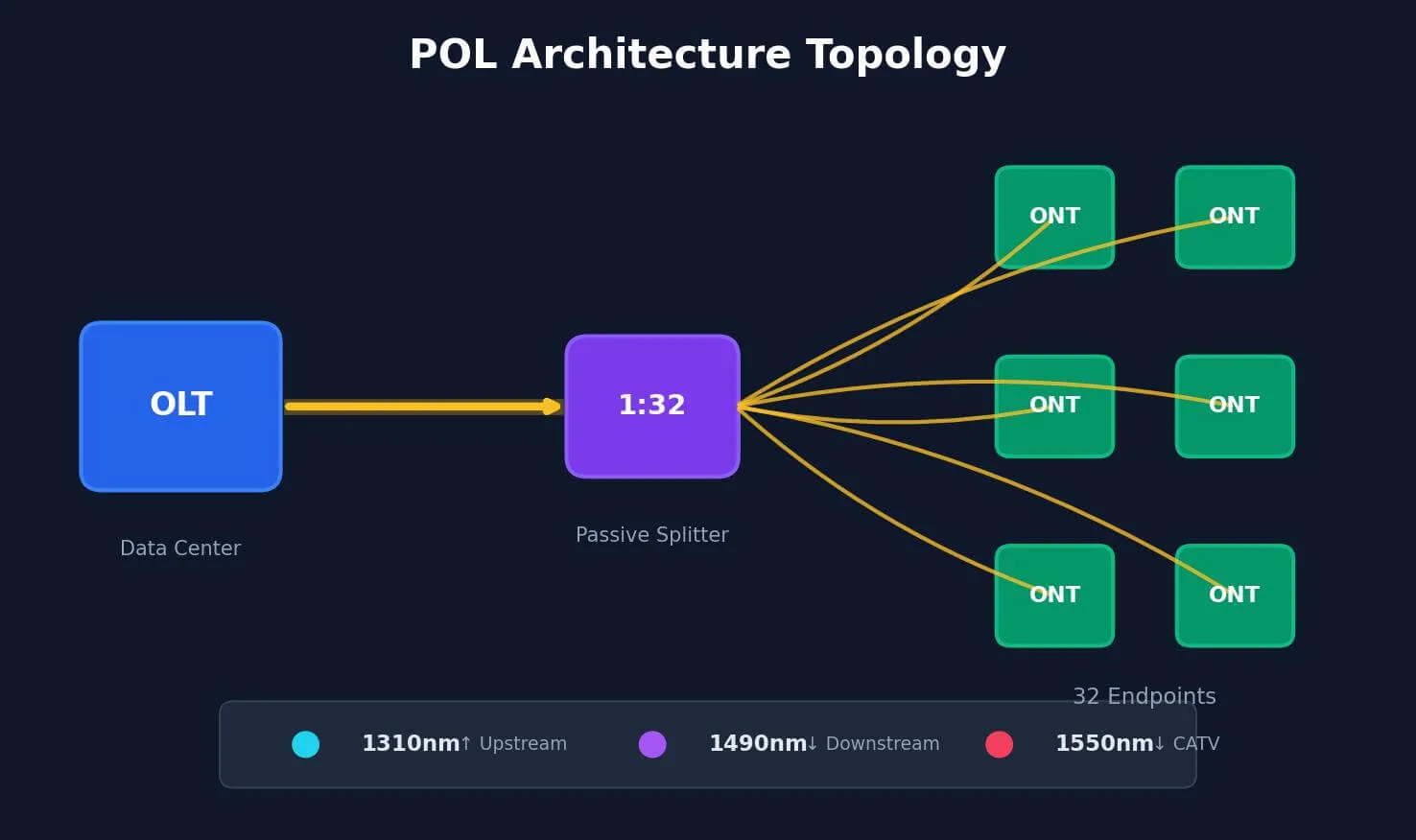

POL aplana eso. Un OLT central se conecta a través de divisores pasivos a los ONT en cada escritorio o habitación. Sin interruptores intermedios. No hay armarios de las FDI en cada piso. Solo fibra, divisores, terminales.

[Centro de datos] → OLT → Fibra única → Divisor 1:32 → 32 ONT

Aguas abajo: 1490 nm|Aguas arriba: 1310 nm|Ambos en UNA hebra de fibra

Los divisores son completamente pasivos. Sin energía, sin electrónica, nada que pueda fallar. La luz del OLT llega a un divisor de 1:32 y se divide en 32 ubicaciones. Como una manguera de jardín con un aspersor de 32-vías, excepto que estás dividiendo la luz láser, no la presión del agua.

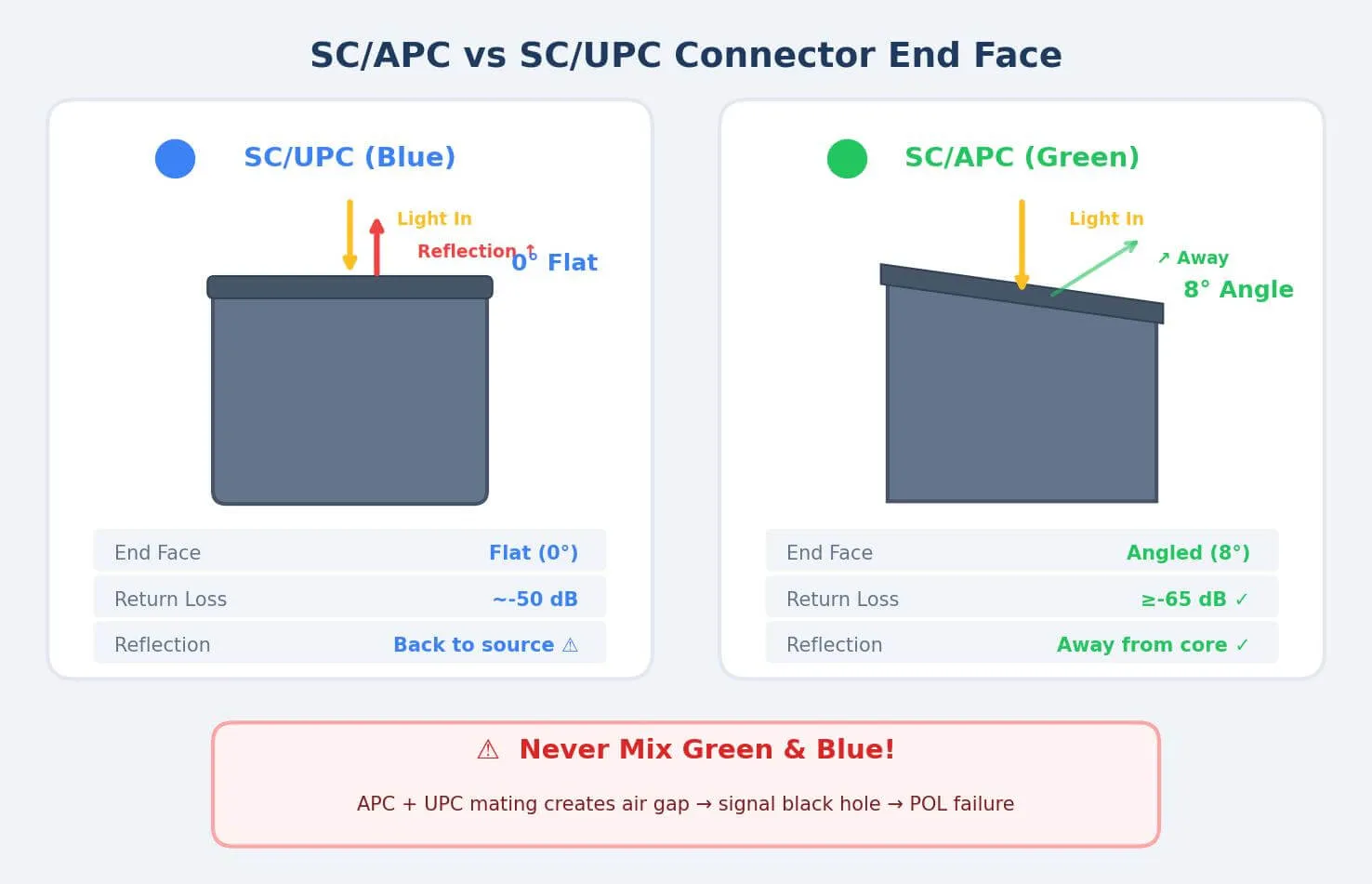

El detalle crítico que la mayoría de las guías omiten: POL utiliza conectores SC/APC casi universalmente. "APC" significa contacto físico en ángulo-virola pulida a 8 grados en lugar de plana. Cuando la luz incide sobre una superficie plana (UPC), parte rebota directamente hacia la fuente. En POL bidireccional, esos reflejos crean ruido. En decenas de puntos de conexión el ruido se acumula.

La cara angular de APC hace rebotar los reflejos lejos del núcleo. La pérdida de retorno cae de ~-50 dB (UPC) a -65 dB o mejor (APC). Aproximadamente 30 veces menos luz reflejada al regresar. ¿En términos POL? Diferencia entre señal limpia y degradada.

El TIA Fiber Optic Training Council lo expresa de forma sencilla: SC/APC es el estándar para redes ópticas pasivas porque las características de pérdida de retorno son importantes en los sistemas bidireccionales. No lo dudes-esto-opta por SC/APC.

¿Qué sucede cuando mezclas verde y azul?

Vimos esto en un proyecto GPON de hotel inteligente el año pasado. El contratista utilizó SC/APC (verde) en las-salidas del divisor a nivel del piso-correctas. Pero luego les dio a las habitaciones cables de conexión SC/UPC (azul) para las conexiones ONT. Físicamente se enchufa. ¿Eléctricamente? Desastre.

La cara en ángulo que se encuentra con una cara plana crea un pequeño espacio de aire. El área de contacto se reduce a casi nada. La pérdida de retorno se desploma. La energía óptica reflejada activó alarmas de alta-reflexión en el OLT. Peor aún,-cuando la señal CATV de 1550 nm llegó a mayor potencia, los reflejos del espacio de aire provocaron que los ONT en las salas perimetrales se desconectaran repetidamente. Los invitados se quejaron. La gerencia entró en pánico. La solución requería volver a -tirar los cables de conexión de 200+ habitaciones.

En una red totalmente{0}}óptica, pasar del verde-al-azul no es "un poco más lento". Es un agujero negro de señales. Ese aumento de pérdida de inserción de 1 dB parece pequeño-pero en un enlace dividido 1:64, es la gota que colma el vaso.

Decisiones de implementación reales

La columna vertebral desde el centro de datos hasta el primer divisor.Esta es tu carretera. Todo fluye a través de él. POL significa OS2 monomodo con SC/APC-sin discusión. Pero, ¿contador de fibra de repuesto de grado de cable, pre-conectorizado versus terminado-en el campo? Todavía hay decisiones que tomar.

Para recorridos de menos de 2 km (la mayoría de las redes troncales del campus), el OS2 estándar se encarga del trabajo. ¿Fibra premium de baja pérdida-? Exagerado a menos que esté impulsando cadenas de divisores extremadamente largas o planificando actualizaciones de 25G-PON. La pérdida de inserción por conector debe permanecer por debajo de 0,3 dB-especifique esto en su solicitud de presupuesto, solicite informes de prueba.

Los cables troncales pre-preterminados cuestan más pero ahorran tiempo de instalación. ¿Para hospitales o universidades donde es importante minimizar las interrupciones? Vale la pena. ¿Nueva construcción con tiempo de sobra? La terminación de campo funciona bien. Para terminaciones de alta-densidad en el OLT,conectores de fibra ópticaDiseñado para aplicaciones de montaje en bastidor-facilita la identificación y el acceso a los puertos durante el mantenimiento.

Cables de distribución desde divisores a ONT.

Aquí es dondeConectores de fibra FTTOponte interesante. Ni un cable-32 cables de cada divisor a 32 ubicaciones. Multiplicar por el número de divisores. Los campus de tamaño mediano pueden tener 50+ divisores que presten servicio a 1,500+ puntos finales. Muchos conectores.

SC/APC sigue siendo el valor predeterminado. Pero primero verifique las especificaciones de su ONT.-Algunos modelos más nuevos usan puertos LC/APC. Si es así, puede tender cables con terminación LC-en todas partes (más limpios) o usar adaptadores híbridos SC-LC en el divisor (agrega puntos de conexión). Generalmente recomendamos la primera opción. Cada adaptador es un punto potencial de falla.

Por qué la calidad del conector es importante a escala:

Una diferencia de 0,1 dB por conector parece trivial. Multiplicar entre cientos de conexiones-no lo es. La arquitectura típica de 1:32 POL tiene un presupuesto de pérdida total de ~28 dB. El divisor come entre 15 y 17 dB. La atenuación del cable requiere un poco más. Eso deja quizás entre 8 y 10 dB para todas las pérdidas del conector. Los conectores baratos le sobrepasan el presupuesto en tiradas más largas.

Backbone Ethernet tradicional (cuando no estás haciendo POL).No todo el mundo está preparado para POL. ¿Renovar la infraestructura existente? ¿Restricciones presupuestarias? La Ethernet conmutada tradicional todavía funciona. Sin embargo, diferentes decisiones sobre fibra.

Menos de 300 metros-piso-a-piso, edificios adyacentes-OM4 multimodo con LC dúplex tiene sentido desde el punto de vista económico. Los ahorros en transceptores (módulos SR frente a LR) se suman al conectar docenas de conmutadores. El cálculo gira a 300+ metros. Luchas multimodo, especialmente a velocidades más altas.Uso de modo único en Campus NetworkLos enlaces entre-edificios ofrecen un margen de ancho de banda ilimitado. Instálelo una vez, admita 10G, 100G, 400G-lo que venga después.

LC/UPC (no APC) funciona bien para Ethernet punto-a-punto. Sin WDM bidireccional, por lo que no es necesario ningún coste adicional de APC ni cuidados de manipulación.

Conexiones de escritorio y la solución de gabinete de zona

FTTO significa que la fibra llega al escritorio. Entorno diferente al de un centro de datos. Los cables son pateados. Las sillas ruedan sobre ellos. El personal de limpieza golpea cosas. ElGuía de selección de conectores de fibrapara escritorio prioriza la durabilidad.

La fibra-insensible a curvaturas (BIF) no es-negociable. La fibra estándar pierde señal en curvas cerradas. Los mangos BIF tienen radios de curvatura hasta 7,5 mm-más ajustados que el dedo meñique. Los cables de conexión pre-cortados (2 m, 3 m, 5 m) ahorran tiempo en comparación con la terminación en campo en cada escritorio. La diferencia de costos es mínima, evita la variabilidad debido a posiciones de instalación incómodas.

El desafío de la oficina abierta:

En un proyecto para una gran empresa de Internet-diseño de oficina completamente abierta-el diseñador se negó a montar bandejas de cables visibles en las columnas de soporte. El enrutamiento directo desde la red troncal a cada escritorio significaba fibra en todas partes. Pesadilla para mantener.

Nuestra solución: Cerramientos de zona en el pleno del techo o debajo del suelo técnico. Ejecute troncales MPO de múltiples-fibra desde la red troncal hasta cada cuadro de zona. Dentro de la caja, conecte los cables de conexión LC Uniboot que sirven a entre 6 y 8 estaciones de trabajo cercanas.

¿La recompensa? Cuando las estaciones de trabajo se mueven (y siempre lo hacen), no se toca la fibra principal del techo. Simplemente cambie el cable de conexión de 3 metros en la caja de zona. Estimación de nuestro cliente: 70% de reducción en el costo laboral de MAC (movimientos/agregaciones/cambios). Más de 3 años de reorganizaciones de oficinas, eso suma.

Detalle crítico: en cajas de zonas estrechas, los conectores LC Uniboot o Push-Pull Tab son obligatorios. Cuando se conectan 12 cables de conexión, los conectores LC estándar no dejan suficiente espacio para quitar nada con los dedos. Aprendimos esto de la manera más difícil en un proyecto de modernización:-tuvimos que desconectar la mitad de la caja solo para acceder a un cable.

La cuestión del dinero

Todo el mundo pregunta por el coste. La respuesta depende de su plazo. POL cuesta más por adelantado (los OLT y ONT no son baratos) pero ahorra dramáticamente en todo lo demás-especialmente durante 10 años.

Desglose aproximado de 500 puntos finales. Estas son estimaciones de la industria, no cotizaciones garantizadas.-Su kilometraje varía según el proveedor, la región y las especificaciones.

Donde POL ahorra más: espacio y energía. Las redes tradicionales necesitan armarios IDF en cada piso-interruptores, UPS y aire acondicionado. POL reemplaza todo eso con divisores pasivos que no necesitan energía ni refrigeración y que caben en una caja montada en la pared-del tamaño de un libro de texto. Los documentos FTTO de Huawei afirman una reducción del 50-70% de energía-eso es una cifra de marketing, tómalo con escepticismo, pero la dirección es real. Menos dispositivos activos significan menos electricidad y menos calor que eliminar.

La suciedad es tu enemigo (la lección de los 500 dólares)

Algo que los folletos comerciales no destacan: la contaminación es la principal causa de fallos en las redes de fibra. No falla del equipo. No daños en el cable. Suciedad.

La fibra monomodo tiene un núcleo de 9-micrómetros. Una partícula de polvo invisible a la vista bloquea más del 10% de la transmisión de luz. El aceite de huellas dactilares crea una pérdida suficiente como para perder una conexión. En los sistemas POL con presupuestos de enlaces ajustados, la contaminación en algunos puntos se convierte en problemas en toda la red.

Los $500 que se convirtieron en $5,000:

Proyecto de campus del sudeste asiático. El cliente recortó aproximadamente $500 en kits de limpieza profesional del presupuesto. "Solo use tapas antipolvo y tenga cuidado". Permitió a los trabajadores realizar la instalación sin el equipo de inspección adecuado.

Una semana después de la entrega, aproximadamente el 15% de los enlaces mostraron una pérdida de paquetes inexplicable. El equipo de ingeniería tuvo que regresar con equipo OTDR, extraer los conectores uno por uno e inspeccionar cada extremo. Hallazgo: la mayoría de los casquillos contaminados habían sido rayados por partículas de polvo durante la instalación. Daño irreversible.

Factura final: ~100 cables de conexión reemplazados ($2000 por materiales), tres días de mano de obra para dos técnicos ($3,000+), más el daño a la reputación de una entrega fallida. Los "ahorros" de $500 les costaron 10 veces más.

El extremo de un conector de fibra es más frágil que un globo ocular. Con un aumento de 400x, una partícula de polvo parece un cráter de la Luna. Si no va a comprar herramientas de limpieza, presupuesta el triple para reparaciones.

La inspección antes del apareamiento es obligatoria. Un microscopio de fibra de 400x cuesta unos cientos de dólares y evita miles de problemas en la resolución de problemas. Cada conector se inspecciona antes de enchufarlo-durante la instalación y cualquier mantenimiento. Protocolo de limpieza: primero limpie en seco (sin pelusa-), limpie en húmedo con alcohol isopropílico superior al 99 % si es necesario, seque nuevamente y vuelva a inspeccionar. Tarda 30 segundos. Saltarse lleva horas para diagnosticarlo más tarde.

Planificación de lo que viene después

La fibra del campus dura entre 15 y 25 años. El cable que instala hoy seguirá ahí cuando las tecnologías que no hemos inventado se conviertan en estándar.

Buenas noticias para POL: la capa física respalda toda la hoja de ruta. GPON actual ejecuta 2,5 Gbps de bajada. 10G-PON (XGS-PON) ya disponible. 25G-PON en pruebas. 50G-PON en desarrollo de estándares. Todos usan la misma fibra y conectores-solo cambios de equipos OLT y ONT.

OFS Optics señala que si bien el modo multimodo maneja adecuadamente la mayoría de las distancias empresariales, las ventajas del ancho de banda del modo único se vuelven más pronunciadas a medida que aumentan las velocidades de datos. Reconocen la tendencia hacia el modo único a medida que se reducen las primas de los transceptores.

A Campus óptico completoconstruido en modo único maneja Wi-Backhaul Wi-Fi 7 (multi-gigabit por AP), videovigilancia de 8K, densidades de IoT que no podemos predecir-sin tocar el cableado. Ése es el valor de lograr la infraestructura correcta a la primera.

Qué incluir en su solicitud de cotización

Al adquirir conectores para unguía de cableado POL-implementación compatible, especifique estos mínimos:

Pérdida de inserción: menor o igual a 0,25 dB típica, menor o igual a 0,35 dB máx.

Pérdida de retorno (APC): mayor o igual a 65 dB

Virola: Cerámica de circonio

Ciclos de acoplamiento: mayor o igual a 500 con cambio menor o igual a 0,2 dB

Documentación: resultados de pruebas individuales o certificados de lote

Para implementaciones de misión crítica-, los proveedores con-fabricación interna (no las empresas comerciales que abastecen a varias fábricas) proporcionan una calidad más consistente.Fibra Evoluxofrece productos-directos de fábrica con la documentación de prueba que requieren los proyectos POL empresariales.

Proporciones de repuesto que vale la pena presupuestar: 5-10 % para conjuntos pre-preterminados, 15-20 % para conectores instalables en campo (cuentan para fallas de terminación), 10-15 % para cables de conexión para manejar MAC del primer año.

Referencia rápida

El cambio haciaCampus óptico completoLa arquitectura se está acelerando a medida que las empresas descubren ahorros operativos y energéticos. Ya sea que esté implementando POL para un edificio nuevo o actualizando la infraestructura tradicional, las decisiones sobre conectores que tome durante la instalación determinarán la confiabilidad para las próximas décadas. Hazlos bien a la primera.

Referencias:

1. TIA Fiber Optic Training Council (tiafotc.org) - LAN ópticas pasivas

2. OFS Optics (ofsoptics.com) - Selección de fibra monomodo frente a multimodo

3. Huawei Enterprise (e.huawei.com) - Documentación de la solución FTTO

4. Comunidad FS.com - Discusiones sobre pérdidas de devolución en aplicaciones PON
