Un cable de conexión blindado MPO/MTP envuelve un tubo-de acero o una cubierta reforzada con Kevlar-alrededor de un conjunto de múltiples-fibras para sobrevivir a cargas de aplastamiento, exposición a roedores y entornos de alta-vibración. Un cable troncal MPO estándar utiliza una construcción de doble-funda más liviana optimizada para rutas limpias y con clima-controlado del centro de datos. La elección entre ellos depende de dónde vivirá el cable, de cuánto abuso físico enfrentará y de si el presupuesto de su enlace puede absorber una pérdida de inserción ligeramente mayor debido a la construcción más gruesa del diseño blindado.
Por qué esta comparación es importante ahora mismo
Los arquitectos de centros de datos solían hacer una llamada simple: cables troncales para tramos troncales, cables de conexión para saltos cortos dentro de un gabinete. Esa distinción aún se mantiene, pero el entorno físico en torno a la infraestructura de fibra ha cambiado. Las implementaciones perimetrales llevan los ensamblajes de MPO a plantas de fábrica, salas de control de minería y refugios 5G al aire libre, donde un cable troncal estándar fallaría en cuestión de meses. Mientras tanto, los operadores de hiperescala que agrupan miles de enlaces de 400G y 800G en una sola sala necesitan cada décimo de dB que puedan ahorrar -, lo que significa prestar mucha atención a si una chaqueta blindada agrega atenuación innecesaria en una ruta protegida.
La verdadera cuestión de ingeniería no es qué cable es "mejor". Se trata de qué cable coincide con las demandas mecánicas y ópticas de un segmento de enlace específico.
Dónde pertenece cada tipo de cable
Antes de comparar las especificaciones, es útil pensar en términos de escenarios de implementación. El entorno del cable - y no su lista de características - debe impulsar todas las decisiones de selección. Cada escenario a continuación también señala los factores mecánicos y ópticos que debe sopesar, por lo que la lógica de evaluación se integra en el contexto en lugar de estar en una lista de verificación separada.
Dentro de un gabinete de centro de datos con clima controlado-, los cables troncales MPO estándar son la elección correcta. El entorno está limpio, tiene una temperatura-estable y está físicamente protegido. Aquí los cables enfrentan solo cargas de tracción moderadas durante la instalación, presión lateral ocasional de cables vecinos y vibraciones de HVAC. Una chaqueta de doble-capa - de hilo de aramida interior más una funda exterior LSZH o plenum-clasificada - maneja todo eso cómodamente y cumple con los requisitos mecánicos IEC 60794 y TIA-568. El uso de cables blindados en este entorno añade costo, peso y diámetro sin ofrecer una mejora significativa en la confiabilidad. Los cables troncales con 24 o 48 fibras conectan de manera eficiente las capas de conmutadores de columna-a-hoja utilizando ópticas QSFP28 o QSFP-DD, y su diámetro exterior más pequeño de 3,0 mm permite que el enrutamiento a través de bandejas de administración de cables de alta densidad sea sencillo.
Los tramos de columna vertebral entre-filas bajo un piso elevado requieren más reflexión. Una instalación moderna con bandejas portacables selladas puede depender de canales estándar. Pero los edificios más antiguos con caminos abiertos debajo de losas elevadas cuentan una historia diferente. - el tráfico peatonal, los carros rodantes y la actividad ocasional de roedores crean riesgos de aplastamiento y abrasión que una construcción de doble-revestimiento nunca fue diseñada para soportar. Si ha documentado incidentes de plagas o sus caminos se comparten con equipo pesado, eso por sí solo justifica conjuntos de MPO blindados en segmentos troncales. El punto de decisión aquí es sencillo: inspeccionar el camino, evaluar las amenazas mecánicas realistas y dejar que la evidencia física lo guíe.
Los entornos industriales y de vanguardia dejan poco lugar al debate. Los suelos de las fábricas someten los cables a la vibración constante de la maquinaria. Las salas de control de minería introducen contaminación por partículas y temperaturas extremas. Los gabinetes 5G para exteriores pasan por condiciones de congelación-descongelación y exposición a los rayos UV. Los despliegues militares sobre el terreno combinan todo lo anterior con el riesgo de impacto. En estos entornos, el rango operativo nominal de un cable troncal estándar de −20 grados a +60 grados y su resistencia al aplastamiento de aproximadamente 100 a 200 N son simplemente insuficientes. Los latiguillos blindados MPO, clasificados desde −40 grados hasta +75 grados y capaces de soportar más de 1000 N de fuerza de aplastamiento lateral, no son una mejora premium aquí - son un requisito básico. Si su enlace pasa por cualquier espacio que carece de las protecciones tradicionales del centro de datos, la opción blindada elimina un modo de falla que ninguna gestión cuidadosa de los cables puede eliminar por completo.
Los parches cortos-conectados dentro de un gabinete - generalmente están a menos de dos metros entre casetes, paneles adaptadores y transceptores - prefieren el estándarLatiguillos multimodo MTP/MPO. El entorno está completamente cerrado, el cable apenas se manipula después de la instalación inicial y la flexibilidad importa más que la resistencia al aplastamiento. La rigidez blindada en realidad puede jugar en su contra en recintos estrechos donde el radio de curvatura es escaso.

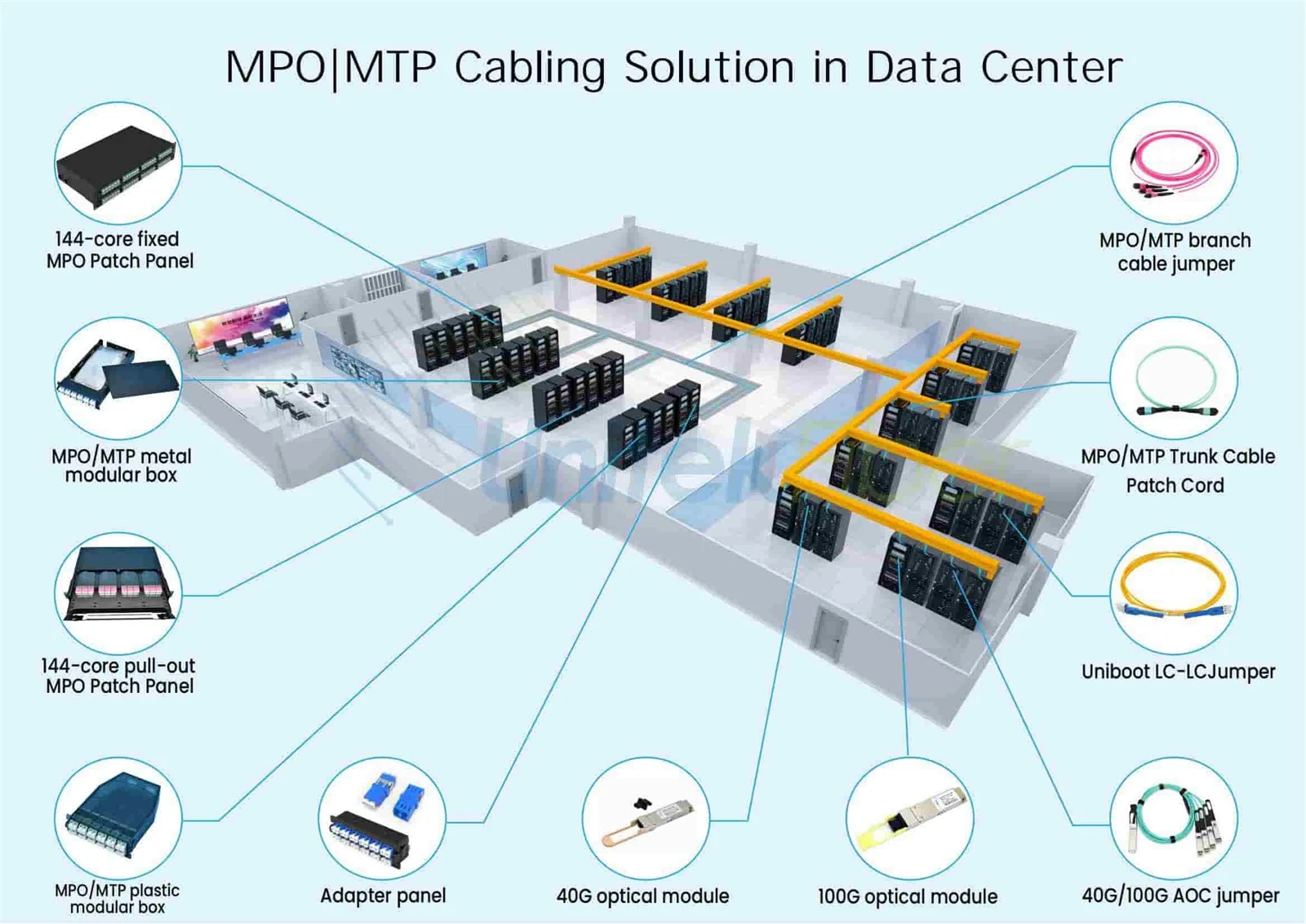

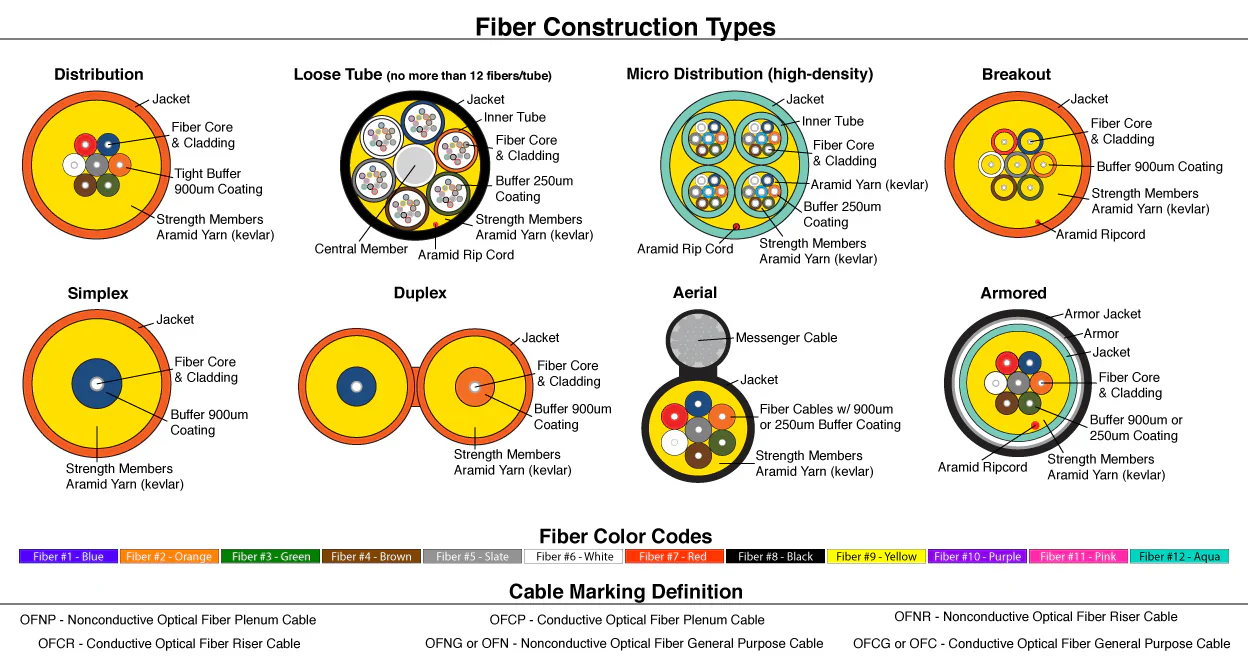

¿Qué hay realmente dentro de cada cable?
Un cable troncal MPO estándar normalmente agrupa de 12 a 144 fibras dentro de su cubierta de doble-capa. ElLatiguillo de fibra MTP/MPO OM3en forma estándar mide aproximadamente 3,0 mm de diámetro exterior. Ambos extremos están-terminados de fábrica con -ferrules MT pulidos con precisión - 8, 12 o 24 fibras por conector - y cada conjunto se envía con informes de prueba individuales que muestran la pérdida de inserción por canal. La construcción es deliberadamente mínima: protección suficiente para un recorrido interior controlado, lo que mantiene el peso bajo y facilita el manejo en bandejas de cables densas.
Los latiguillos blindados MPO/MTP introducen un tubo de acero corrugado o una armadura de aluminio entrelazada entre el haz de fibras y la cubierta exterior. Algunos diseños colocan capas de hilo de aramida sobre un miembro resistente de acero, lo que aumenta la resistencia al aplastamiento a aproximadamente diez veces la de las construcciones estándar. Esto aumenta el diámetro exterior a 4,0–5,0 mm y añade peso. Sin embargo, los diseños blindados modernos siguen siendo sorprendentemente flexibles. Un cable MPO blindado bien diseñado puede alcanzar un radio de curvatura mínimo de alrededor de 50 mm, lo cual es viable en la mayoría de los entornos de cableado estructurado. El diferenciador clave de fabricación es si hay una capa amortiguadora entre la armadura y la cinta de fibra. - sin ella, la armadura rígida puede presionar contra las fibras en los puntos de flexión e introducir micro-pérdida por flexión que no se mostraría en una prueba de pérdida por inserción de cable- recto.
¿La armadura te cuesta señal?
La funda blindada en sí no aumenta directamente la pérdida de inserción en la interfaz del conector. La pérdida de inserción depende de la geometría del casquillo, la alineación de la fibra y la calidad del pulido de las caras -de los extremos -, no de lo que está enrollado alrededor del cuerpo del cable. Un conector MTP de baja-pérdida en un conjunto blindado aún alcanza entre 0,15 y 0,25 dB por par acoplado cuando se fabrica correctamente, idéntico al mismo conector en una troncal estándar. En longitudes de onda SR4 de 400G, ambos tipos de cable que utilizan grados de conector equivalentes ofrecen una pérdida funcionalmente idéntica - normalmente de 0,15 a 0,35 dB para conjuntos OM4 multimodo.
Donde la armadura puede introducir una penalización es en la micro-flexión. Si el tubo de acero está mal fabricado o el cable se tiende con curvaturas más apretadas que el mínimo especificado, la armadura se comprime contra la cinta de fibra y la atenuación de las micro-dobleces se infiltra. Este es un problema de calidad de fabricación y de disciplina de instalación, no una propiedad inherente de la construcción blindada. Al evaluar cables MPO blindados, solicite siempre los datos de la prueba de atenuación de flexión--, no solo el certificado de pérdida de inserción-estática. Cualquier proveedor que solo proporcione cifras-de pérdida de cables directas puede estar ocultando un problema de micro-dobladuras. Para una comprensión más profunda de cómo los grados de fibra afectan los presupuestos de pérdidas, elComparación de fibras multimodo OM1 a OM5proporciona un contexto útil sobre el ancho de banda modal y las características de atenuación en diferentes clases de fibra.
Esto también significa que para cualquier segmento de enlace en el que su presupuesto de pérdida óptica sea ajustado -, como un alcance largo de 400G SR4 que se acerca al límite OM4 de 100-metros -, debe tener en cuenta el riesgo de atenuación de curvatura del cable blindado si la ruta de enrutamiento incluye curvas cerradas. Si el camino es recto y espacioso, la armadura no te costará nada ópticamente. Si el camino obliga al cable a atravesar varias curvas cerradas, la flexibilidad inherente del cable estándar puede en realidad generar una pérdida total de enlace más baja en la práctica.
Protección mecánica en detalle
Los cables troncales MPO estándar soportan las tensiones que se encuentran en entornos de cableado estructurado: cargas de tracción moderadas durante los tirones de instalación, presión lateral de haces de cables en bandejas compartidas y vibración de bajo-nivel de los sistemas del edificio. El diseño de doble-funda, reforzado con hilo de aramida, cumple con los requisitos mecánicos de IEC 60794 y TIA-568 para cableado de instalaciones interiores. Estos no son cables frágiles -; simplemente están diseñados para las condiciones que realmente encontrarán en una instalación bien administrada.
Los conjuntos blindados abordan un perfil de amenaza diferente. La capa de acero o aluminio resiste fuerzas aplastantes que deformarían permanentemente una funda estándar. Sillas rodantes en un entorno de piso elevado-, carros pesados en un almacén, dientes de roedores en una instalación donde el control de plagas es imperfecto - estos no son riesgos teóricos; son modos de falla documentados que los equipos de mantenimiento de fibra encuentran regularmente. Algunos diseños de MPO blindados soportan más de 1000 N de fuerza de aplastamiento lateral, de cinco a diez veces la capacidad de las construcciones estándar. El rango de temperatura extendido (de -40 grados a +75 grados frente a -20 grados a +60 grados para los baúles interiores típicos) los diferencia aún más para cualquier implementación fuera de espacios con clima-controlado.
Al evaluar si un segmento en particular necesita armadura, cuente los factores de riesgo físico a lo largo del recorrido real del cable: exposición a aplastamiento o impacto, actividad documentada de roedores o plagas, variaciones de temperatura o humedad más allá de las normas interiores y si las fuerzas de enrutamiento se doblan más de 50 mm. Dos o más de estos factores en un solo segmento de camino constituyen un fuerte argumento a favor de la construcción blindada. Si el camino está completamente cerrado, tiene clima-controlado y está libre de peligros mecánicos, el cable troncal estándar ofrece el mismo rendimiento óptico con menos volumen y costo.
Polaridad y compatibilidad
Tanto los conjuntos MPO blindados como los estándar siguen los mismos métodos de polaridad TIA-568 - Tipo A (directo-paso), Tipo B (invertido) y Tipo C (par invertido). La capa de armadura no afecta la alineación de los pines, la configuración de género ni la interoperabilidad del conector. Un cable MPO-12 blindado hembra se acopla con un panel adaptador MPO-12 estándar macho sin ningún problema de compatibilidad, y puede mezclar libremente segmentos estándar y blindados dentro del mismo enlace siempre que coincidan el número de fibras, el tipo de polaridad y el grado del conector.
Una consideración práctica que vale la pena señalar: debido a que los cables blindados son más rígidos, planifique cuidadosamente la orientación del conector en recintos estrechos. Key-up to key-down apareamiento en una zona densamente pobladaPanel adaptador de fibra óptica MPO/MTPPuede requerir espacio adicional cuando la armadura del cable evita las curvas cerradas que los cables estándar manejan fácilmente. Esto no es un problema de compatibilidad - es un detalle de planificación de la administración de cables que puede evitar una frustración significativa durante la instalación si se aborda en el plano de elevación del rack antes de que los cables lleguen al sitio.
Para aplicaciones de ruptura donde una troncal MPO alimenta conexiones dúplex individuales,Cables de mazo de MTP/MPO a SC o LCproporcionan la transición, y la misma evaluación blindada-vs-estándar se aplica al segmento de ruptura en función de su entorno físico.
Preguntas frecuentes
P: ¿Puedo mezclar cables de conexión MPO blindados con cables troncales MPO estándar en el mismo enlace?
R: Sí. Los conjuntos MPO blindados y estándar utilizan conectores MTP/MPO idénticos que cumplen con IEC 61754-7 y TIA-604-5. Un cable blindado hembra se acopla con un troncal estándar macho a través de cualquier panel adaptador compatible. La armadura afecta sólo al cuerpo del cable, no a la interfaz óptica. Verifique que ambos conjuntos compartan el mismo número de fibras, tipo de polaridad y grado de conector (estándar o de baja pérdida) para evitar pérdidas de inserción no coincidentes.
P: ¿La chaqueta blindada afecta los procedimientos de limpieza e inspección?
R: No. La cara del extremo -del conector es idéntica entre los conjuntos blindados y estándar. Utilice el mismo limpiador de casete o carrete-específico-de MTP, inspeccione con un visor de fibra de más de 200x antes de cada acoplamiento y mantenga las tapas antipolvo en su lugar cuando los conectores no estén en uso. La armadura no influye en la contaminación de la férula ni en el acceso para la limpieza.
P: ¿Qué recuentos de fibras están disponibles en los cables blindados MPO/MTP?
R: Los cables MPO blindados suelen estar disponibles en configuraciones de 8-fibras, 12 fibras y 24 fibras, coincidiendo con los recuentos estándar utilizados en ópticas paralelas de 40G, 100G, 200G y 400G. Algunos fabricantes ofrecen troncales blindados de 48 fibras y de mayor número para aplicaciones troncales, aunque la disponibilidad varía. Las versiones de 12 y 24 fibras cubren la gran mayoría de los casos de uso industriales y de centros de datos.
P: ¿Es adecuado un cable MPO blindado para espacios plenum?
R: Depende de la clasificación de la chaqueta. La capa de armadura en sí no determina la clasificación de fuego - el material de la chaqueta exterior sí lo hace. Los cables MPO blindados están disponibles con opciones de cubierta OFNP (plenum), OFNR (elevador) y LSZH. Verifique siempre que la clasificación contra incendios del cable coincida con los requisitos del código de construcción antes de instalarlo en espacios-de manipulación de aire.
P: ¿Cómo se compara la pérdida de inserción entre los cables MPO blindados y estándar en longitudes de onda 400G SR4?
R: Cuando ambos cables utilizan grados de conector MTP equivalentes (p. ej., baja-pérdida o élite), la pérdida de inserción por par acoplado es funcionalmente idéntica - normalmente entre 0,15 y 0,35 dB para conjuntos OM4 multimodo. La armadura no degrada el rendimiento óptico a nivel del conector-. El único escenario en el que la armadura puede introducir pérdidas adicionales es si el cable se encamina por debajo de su radio de curvatura mínimo, lo que provoca una atenuación de micro-flexión en la fibra. Respetar el radio de curvatura especificado por el fabricante elimina este riesgo.
