Análisis de diferenciación de cuadros de distribución de fibra óptica, cajas de terminales, cajas de distribución y cuadros ODF.
Estos cuatro tienen características similares, reflejadas principalmente en sus funciones básicas:
1. Fijación y protección
Después de fusionar el cable de fibra óptica con el cable de cola, puede fijar mecánicamente la cubierta exterior del cable, instalar protección del cable de tierra y agrupar los extremos y las fibras para protegerlos y garantizar que el cable y el núcleo no se dañen.
2. Función de asignación
Inserte el conector del cable trasero en el adaptador para lograr la conexión de la ruta óptica con el conector óptico en el otro lado del adaptador. El adaptador y el conector deben cumplir requisitos flexibles de conexión y desconexión, y la ruta óptica debe poder ajustarse y probarse libremente.
3. Función de soldadura
Pueden fusionar las fibras ópticas del cable de fibra óptica con el cable de cola, enrollar y almacenar el exceso de fibras ópticas y proteger la junta de fusión.
4. Función de almacenamiento
Pueden acomodar varios cables ópticos conectados cruzadamente entre bastidores, lo que garantiza que los cables se puedan almacenar de manera ordenada y ordenada. El interior del marco de distribución de fibra óptica debe diseñarse con espacio suficiente y métodos razonables, de modo que las líneas de cable de fibra óptica puedan enrutarse claramente, ajustarse fácilmente y cumplir con los requisitos mínimos del radio de curvatura.
Las características de diferenciación de los cuatro residen principalmente en sus diferentes entornos de aplicación:

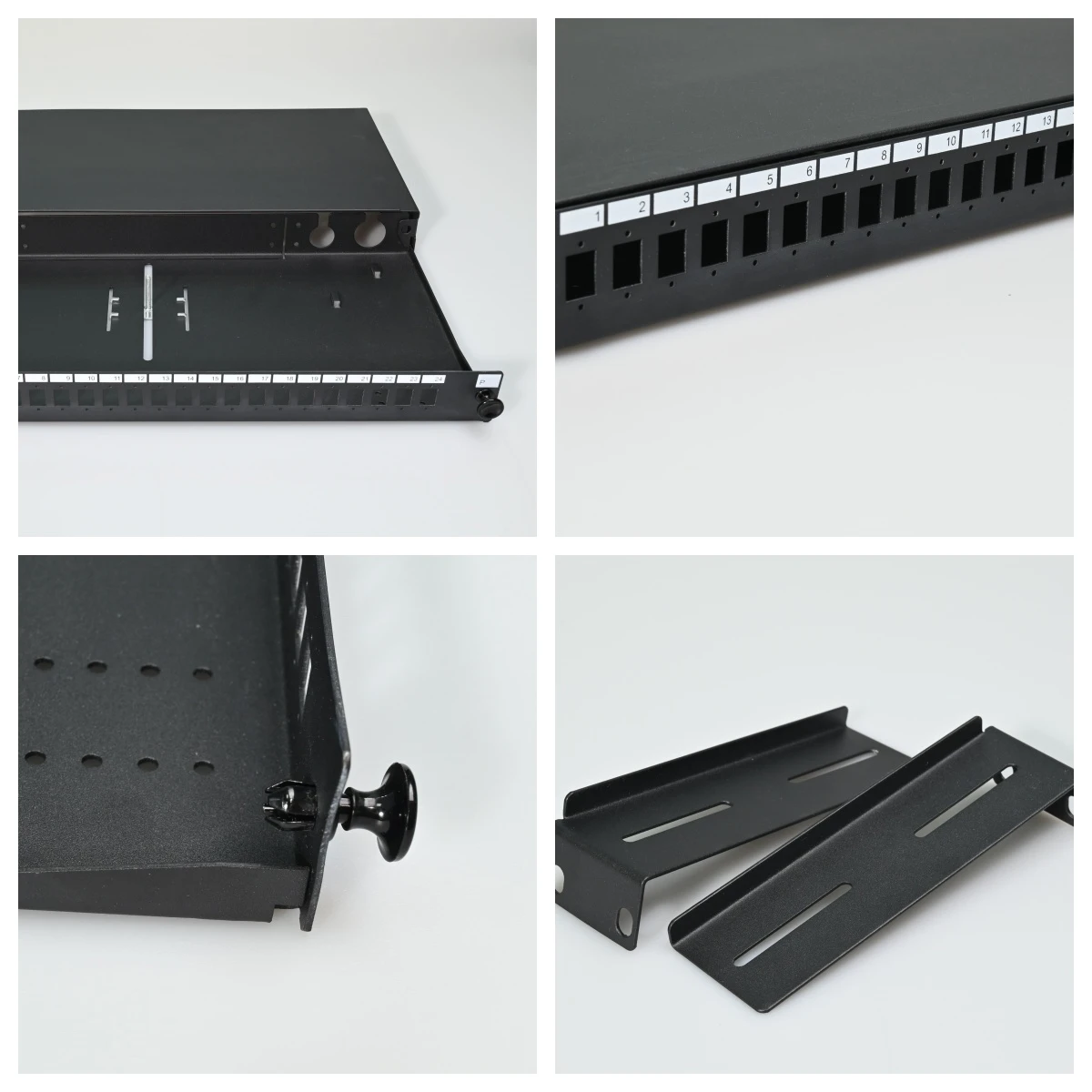

1. Marco de distribución de fibra óptica
Se utiliza principalmente para conectar cables ópticos horizontales y troncales verticales. Es principalmente un bastidor de 19 pulgadas con una altura de 1U. La cantidad de puertos en el marco de distribución de fibra óptica suele ser 24 o 48. Proporciona una función de cableado relativamente universal, adecuada para las necesidades de acceso a fibra óptica en diferentes escenarios, como centros de datos y estaciones base de comunicaciones.
2.Caja de terminales
Principalmente proporciona empalme por fusión de fibras ópticas, empalme por fusión de fibras ópticas y fibras de cola, y función de transferencia de conectores ópticos. Generalmente se utiliza en situaciones en las que es necesario dividir el cable óptico en fibras individuales, como el punto de acceso de fibra del lado del usuario en proyectos FTTH. A menudo se coloca en el extremo de un cable óptico horizontal como el punto de conexión-más cercano al equipo terminal, con un máximo de 8 o 12 puertos para una fácil instalación en pared o escritorio.
3.Caja de distribución de fibra
Equipado internamente con terminales de cable de fibra óptica, unidades de protección de fusión y adaptadores de fibra óptica, se utiliza para conectar cables troncales y de distribución en exteriores, pasillos o interiores. El número de puertos suele ser de 24 o 48, habitualmente se encuentran en las redes FTTH y es una pequeña caja habitual en los corredores. Teniendo en cuenta la necesidad de una fácil instalación, operación y mantenimiento, las cajas de fibra óptica se pueden personalizar en tamaño y funcionalidad de acuerdo con diferentes escenarios de aplicación y requisitos de red.
4.Marco de distribución ODF
Los bastidores ODF suelen incluir módulos de conexión de fibra óptica, unidades de distribución, conectores y ranuras de gestión, que se utilizan para distribuir, conectar y gestionar cables ópticos. El marco de distribución ODF está diseñado específicamente para salas de comunicación de fibra óptica, con una amplia gama de puertos (12-1440 núcleos), adecuados para escenarios de cableado de fibra óptica a gran escala, como centros de datos, estaciones base de comunicación y sistemas de cableado integrado.
En general,los marcos de distribución de fibra óptica se utilizan principalmente para conectar y gestionar cables ópticos, proporcionando funciones de cableado relativamente universales; Las cajas de terminales están más enfocadas a la división de cables ópticos y la fusión de fibras ópticas, adecuadas para puntos de acceso específicos; Las cajas de distribución de fibra se utilizan principalmente para ramificar, distribuir y gestionar cables ópticos de distribución, que se encuentran comúnmente en redes FTTH; Los repartidores ODF están más centrados en la distribución, conexión y cruce de señales ópticas, con conexiones de alta-densidad y capacidades de gestión de fibra fina.
Son esencialmente soportes para acopladores, que no participan directamente en el proceso de transmisión de datos, pero brindan el soporte necesario para diferentes ubicaciones según escenarios de aplicación específicos y requisitos de configuración de puertos. Como componente clave de la infraestructura de comunicación de fibra óptica, desempeñan un papel insustituible para garantizar la estabilidad de la red, mejorar la eficiencia de la transmisión y satisfacer diversas necesidades de aplicaciones.
