Un divisor es un componente de la construcción de una red PON, que es un dispositivo pasivo que conecta OLT y ONU. Su función es distribuir datos de enlace descendente y concentrar datos de enlace ascendente. El divisor tiene una interfaz óptica de enlace ascendente y varias interfaces ópticas de enlace descendente. Las señales ópticas que provienen de la interfaz óptica de enlace ascendente se asignan a todas las interfaces ópticas de enlace descendente para su transmisión, y las señales ópticas que provienen de la interfaz óptica de enlace descendente se agregan a una única interfaz óptica de enlace ascendente para su transmisión. Cuando la señal óptica se transfiere de la interfaz óptica de enlace ascendente a la interfaz óptica de enlace descendente, la intensidad/potencia de la señal óptica disminuirá, y lo mismo se aplica cuando se transfiere de la interfaz óptica de enlace descendente a la interfaz óptica de enlace ascendente. La intensidad de la señal óptica de cada interfaz óptica de enlace descendente puede ser la misma o diferente.
Principio de funcionamiento de un divisor: al conducir señales de luz en una fibra óptica monomodo, la energía de la luz no se concentra completamente en el núcleo y se propaga. Una pequeña cantidad se propaga a través del revestimiento cerca del núcleo. Si los núcleos de dos fibras ópticas están lo suficientemente cerca, el campo modal de la luz transmitida en una fibra puede ingresar a la otra fibra y la señal de luz se redistribuye entre las dos fibras.
Pérdida del divisor
1. La pérdida de potencia óptica está relacionada con el número de ramas ópticas, y cada división 1:2 produce una pérdida de 3,5 dB;
2. La magnitud de la pérdida de potencia óptica determina la distancia que se puede transmitir;
3. Ancho de banda vs. costo: el ancho de banda promedio disponible por hogar depende del tamaño de la relación de división óptica y, cuanto mayor sea la relación de división óptica, menor será el costo compartido por hogar para OLT.
Tipo divisor
Según los diferentes procesos de fabricación, los divisores se dividen principalmente en dos categorías: tipo FBT (divisor de cono fusionado) y tipo PLC (divisor de potencia de guía de onda plana).

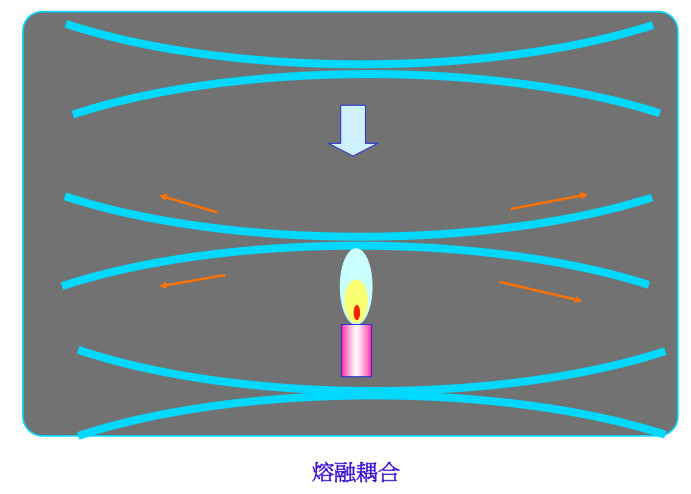

La tecnología de estiramiento por fusión es el proceso de agrupar dos o más fibras ópticas y luego fundirlas y estirarlas en una máquina de estiramiento. Durante el proceso de estiramiento, se monitorea la relación de acoplamiento de cada fibra. Una vez que la relación cumple con los requisitos, finaliza el proceso de fusión y estiramiento. Un extremo retiene una fibra (el resto se corta) como extremo de entrada y el otro extremo sirve como extremo de salida multicanal.
La tecnología de guía de ondas ópticas planas se basa en la tecnología de integración óptica, utilizando tecnología de semiconductores para producir dispositivos de ramificación de guía de ondas ópticas, y la función de ramificación se completa en el chip.
Principio de proceso del espectrofotómetro tipo PLC:
Según el ámbito de aplicación, se puede dividir en: divisor tipo caja, divisor tipo bandeja, divisor tipo rack, divisor montado en la pared, etc.
Los divisores tipo caja se utilizan principalmente en racks ODF en salas de computadoras, cajas de conexión de cables ópticos, etc.
