Cuando se planifica una red de fibra óptica, surge una pregunta desde el principio: en unpanel de conexión de fibra vs ODFdecisión, ¿cuál pertenece a su rack o sala de telecomunicaciones? La respuesta corta - alcanzar unpanel de conexión de fibracuando principalmente necesita terminar y{0}}conectar de forma cruzada una cantidad pequeña-a-de fibras cerca de equipos activos y elegir unODF (marco de distribución óptica)cuando un mayor-número de cables troncales o alimentadores necesitan empalme por fusión, almacenamiento de holgura, fijación de cables y administración de distribución-a largo plazo.
Esa clara división esconde algo que todo técnico de campo aprende rápidamente: las dos familias de productos se superponen. Algunos paneles de conexión de montaje en bastidor-se envían con bandejas de empalme y algunos ODF compactos hacen poco más que parchear. Entonces, la verdadera pregunta no es "qué nombre", sino "qué enfoque de diseño coincide con la posición de la red, el número de fibras y la forma en que los cables entran y salen de la unidad". Esta guía cubre las diferencias, el área gris entre ellas, una matriz de selección, opciones de conectores y configuraciones de proyectos reales para que pueda especificar la unidad correcta la primera vez. Si primero quieres la versión corta, aquí tienesuna mirada centrada en las diferencias principales entre un ODF y un panel de conexiones.
¿Qué es un panel de conexión de fibra?
Un panel de conexión de fibra termina las fibras entrantes en un conjunto fijo de adaptadores y brinda a los técnicos una interfaz frontal limpia para los cables de conexión. Es el punto donde un cable estructurado se encuentra con los puentes que van a conmutadores, enrutadores, convertidores de medios y transceptores ópticos. La mayoría de los paneles se montan en un rack estándar de 19-pulgadas en alturas de 1U, 2U o 4U, aunque los gabinetes de montaje en pared son comunes para gabinetes más pequeños.

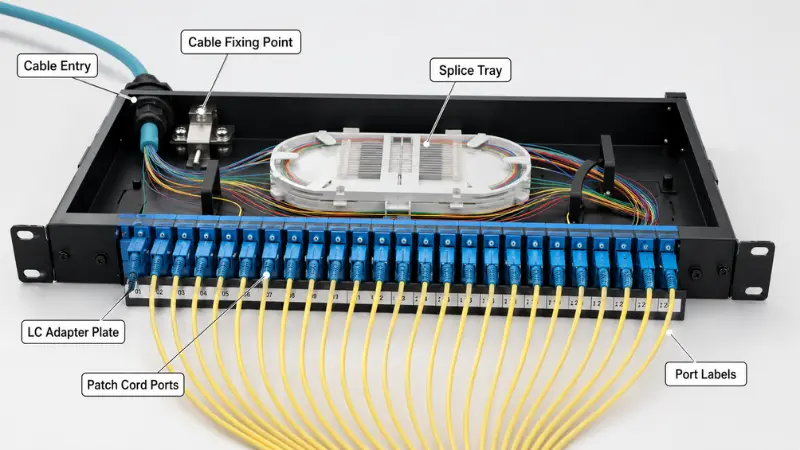

Dentro de un panel típico encontrará una placa adaptadora (LC, SC, FC, ST o MPO/MTP), un punto de fijación y entrada de cables, administración de puentes frontal y posterior, una tira de etiquetado y - en muchos modelos - una pequeña bandeja de empalme para unir los pigtails al cable entrante. Día a día, el trabajo en un panel de conexiones consiste en mover, agregar y cambiar: volver a parchear enlaces sin alterar el cable permanente. Es también por eso que el acceso frontal y la numeración clara de los puertos son más importantes aquí que el almacenamiento profundo y relajado.
Tipos de paneles de conexión comunes
- Paneles fijos- adaptadores en una placa estática; Costo más bajo, bien para enlaces estables.
- Paneles corredizos (cajones)- la bandeja se mueve hacia adelante para facilitar la re-terminación e inspección.
- Paneles LC de alta-densidad- empaqueta la mayoría de los puertos dúplex en 1U, porque el casquillo de 1,25 mm del LC tiene la mitad del tamaño de un SC.
- Paneles de casete MPO/MTP- divide troncales pre-de 12 o 24 fibras preterminadas para enlaces 40G/100G/400G.
- Paneles pre-y empalmados-cargados- conectores de fábrica para una implementación rápida o pigtails-instalados en fábrica y listos para empalmar en el sitio.
Los paneles de conexión se ubican cerca de los equipos activos: en racks de centros de datos, salas de redes empresariales, gabinetes de servidores y puntos de distribución en el piso. Cuando la tarea es aplicar parches a nivel de rack-, normalmente todo lo que necesita es un panel de 1U o 2U. El lado práctico deMontar un panel y cablearlo a un interruptor.es sencillo y elegir el correctoadaptadores LCporque la densidad portuaria es a menudo la única decisión real.
¿Qué es un ODF (marco de distribución óptica)?
Un ODF es un punto de administración de fibra estructurado creado para introducir cables, protegerlos, unirlos y distribuirlos - no solo parchear. En comparación con un panel simple, está diseñado en torno a un mayor número de fibras y la vida útil completa de una planta externa-o cable troncal: fijación y conexión a tierra de cables, empalme por fusión de cable flexible, almacenamiento de sobras, enrutamiento organizado, etiquetado y acceso de mantenimiento en un solo marco.

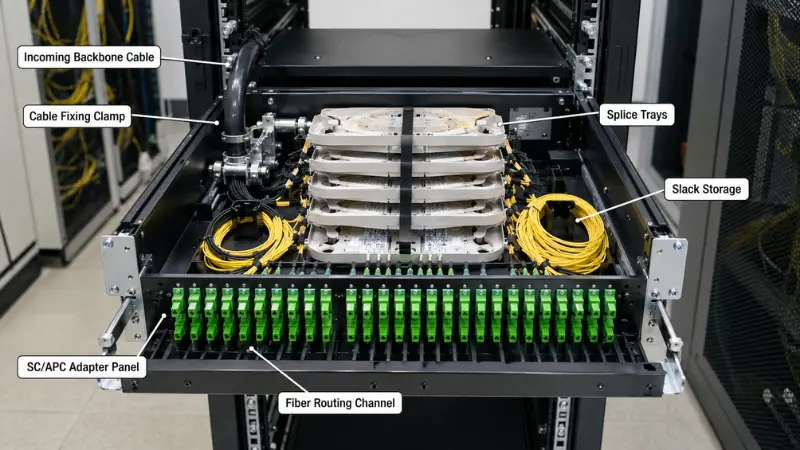

Un ODF típico incluye paneles adaptadores, múltiples bandejas de empalme, canales de enrutamiento dedicados y almacenamiento de sobras, abrazaderas de fijación de cables-y puntos de conexión a tierra para el elemento resistente del cable, una cubierta protectora o marco cerrado y un esquema de numeración claro. La razón por la que esto es importante es física: un cable alimentador de tubo suelto-de 96F o 144F llega con un miembro resistente de acero o aramida que debe anclarse para que ninguna fuerza de tracción llegue a las fibras, luego cada fibra se empalma por fusión-a un cable flexible y se enrolla con su radio de curvatura protegido. Un pequeño panel de conexión simplemente no tiene dónde hacerlo de forma segura.
Tipos de ODF comunes
- ODF montado en bastidor-- cabe en un estante de 19 pulgadas; el caballo de batalla para salas de telecomunicaciones y gabinetes OLT.
- ODF-montado en la pared- para puntos de distribución más pequeños con espacio limitado.
- ODF de suelo-- marcos de alta-capacidad para oficinas centrales y sitios POP de gran tamaño.
- Gabinete modular ODF / ODF- módulos de empalme, divisor y distribución combinados a medida que crece la red.
Verá ODF en oficinas centrales de telecomunicaciones, salas de acceso FTTH, salas de equipos de ISP, sitios POP, distribución metropolitana y troncal, y salas de distribución principales de edificios. La señal más clara que necesita es un cable entrante-de alto número que debe serempalmado por fusióna coletas terminadas con, digamos,adaptadores SC, con holgura y protección para años de servicio. Para obtener información neutral sobre las compensaciones-, la descripción general de la FOA sobreempalme y terminación de planta-exteriores una referencia sólida. Y debido a que los ODF vienen en varios estilos de montaje -, lo que hace tropezar a muchos compradores primerizos--, vale la pena leerlos.Los principales tipos de marcos de distribución óptica.antes de dimensionar un marco.
Panel de conexión de fibra frente a ODF: las diferencias reales

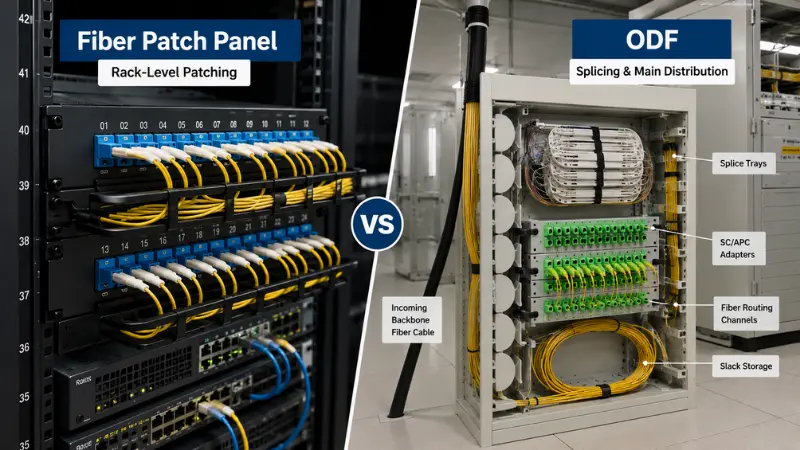

Ambos gestionan la fibra, pero sus prioridades de diseño van en direcciones diferentes. La siguiente tabla va un paso más allá de las frases habituales-.
| Punto de comparación | Panel de conexión de fibra | ODF |
|---|---|---|
| Enfoque de diseño primario | Terminación y conexión cruzada-(parcheo) | Terminación, empalme, protección, enrutamiento, distribución. |
| Posición típica de la red | Lado-del equipo, dentro de bastidores y gabinetes | Distribución principal: sala de telecomunicaciones, sala FTTH, oficina central, POP |
| Recuento típico de fibras | 12F–48F | 48F–144F y superiores |
| Capacidad de empalme | Espacio de bandeja limitado opcional | Múltiples bandejas; una parte central del diseño |
| Estructura fisica | Caja compacta de 1U a 4U o de pared | Marco más grande, a menudo cerrado y protegido. |
| Entrada y fijación de cables. | Alivio de tensión básico | Fijación pesada, puesta a tierra para miembros de fuerza. |
| Holgura y enrutamiento | Mínimo | Canales de enrutamiento y almacenamiento de holgura dedicados |
| Acceso delantero/trasero | Parches de acceso-frontal | Acceso frontal y posterior para empalme y parche. |
| Instalación | Estante o pared | Estante, pared, piso o gabinete |
| Método de expansión | Limitado por puertos y espacio U- | Agregar módulos y bandejas; construido para el crecimiento |
| Mantenimiento | Cambios rápidos de parches | Gestión estructurada de empalmes y parches-a largo plazo |
| Costo relativo | Menor por puerto | Unidades más altas, pero menos para recuentos altos |
Donde la línea se desdibuja: ¿superposición funcional?
Tratar "panel de conexión=solo parches" y "ODF=solo empalme" eventualmente lo inducirá a error. Muchos paneles de conexión de montaje en rack-incluyen una bandeja de empalme y se puede utilizar un ODF pequeño principalmente para la conexión. La descripción honesta tiene que ver con el énfasis: un panel de conexión está optimizado para la administración de puentes laterales del equipo-en un espacio compacto, mientras que un ODF está optimizado para la entrada de cables, protección de empalmes, almacenamiento de holgura y distribución estructurada que tiene que durar. Cuando compare las hojas de especificaciones, lea la estructura interna - número de bandejas, capacidad de holgura y hardware de fijación de cables- -, no solo el número de adaptadores. Dos unidades pueden decir "48 puertos" y construirse para trabajos completamente diferentes.
ODF frente a panel de conexión de fibra frente a caja de distribución de fibra
Un tercer producto enturbia la comparación: la caja de distribución de fibra o caja de terminales. Apenas:
- Panel de conexión de fibraTerminación a nivel de - rack-y conexión de parches cerca del equipo.
- ODF- terminación, empalme, protección y enrutamiento de nivel-de distribución-principal para recuentos de fibra medios-a-altos.
- Distribución de fibra/caja de terminales- un gabinete más pequeño, a menudo- o montado en un poste-, más cercano a los usuarios finales, frecuentemente apto para exteriores-, que también puede albergar un divisor.

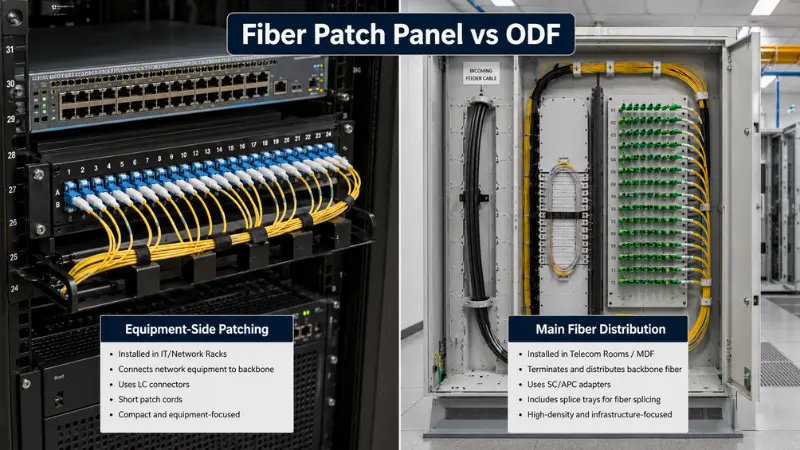

En una red, es posible que vea los tres: un ODF en la sala principal, paneles de conexión en los bastidores de equipos ycajas de terminales y distribucionen las entradas del edificio o en cada piso. Si los límites todavía parecen confusos, esta ruptura deen qué se diferencian los productos de distribución de fibraVale la pena leerlo.
Cómo elegir: ¿un proceso-paso-paso?
-
Identificar la posición de la red.
- El lado del equipo-(al lado de los conmutadores y OLT) se inclina hacia el panel de conexión; Se apoya en ODF un punto de distribución principal que recibe cables exteriores.
-
Confirmar el recuento de fibras actual y futuro
- 12F–24F se adapta a gabinetes pequeños y distribución en el piso, 48F es común para redes troncales empresariales y salas pequeñas, y 96F–144F+ apunta a salas FTTH OLT, sitios POP y oficinas centrales.
-
Decidir si se requiere empalme por fusión
- Si es necesario abrir, fijar y empalmar un cable de alimentación de tubo- suelto, se necesita capacidad real de bandeja de empalme-y almacenamiento de holgura - que es territorio ODF.
-
Confirmar conector y tipo de pulido.
- Debe coincidir con la planta existente; LC/UPC para racks-de alta densidad, SC/APC para la mayoría de los trabajos de acceso y PON.
-
Verifique el espacio de instalación
- Bastidor de 1U a 2U o caja de pared para espacios reducidos; ODF de estante, pared o piso donde la capacidad supera el espacio.
-
Planificar entrada y fijación de cables.
- Las entradas trasera, lateral, superior o inferior deben coincidir con el sitio, con abrazaderas, alivio de tensión y conexión a tierra para cable blindado o OSP.
-
Capacidad de expansión de reservas
- Las ranuras para adaptadores y el espacio en bandeja de repuesto ahora son mucho más baratos que cambiar toda la unidad más adelante.
Panel de conexión de fibra frente a matriz de selección ODF
| Condición del proyecto | Mejor elección | Por qué |
|---|---|---|
| Parcheo de rack de 1U junto a un conmutador | Panel de conexión de fibra | Gestión compacta de puentes de acceso-frontal |
| Rama 48F con solo unos pocos empalmes | El panel de conexiones cargado con empalme- suele ser suficiente | El empalme limitado se adapta a un panel equipado con bandeja- |
| Cable de alimentación 96F–144F con empalme completo | ODF | Capacidad de bandeja, almacenamiento de holgura, fijación de cables y puesta a tierra. |
| Telecomunicaciones FTTH/sala OLT | ODF | Gestión de alimentación y distribución, densidad SC/APC |
| Enlace de oficina pequeña o de un solo piso | Panel de conexión de fibra | Baja complejidad, bajo recuento de fibras. |
| Backbone más bastidores de equipos | Ambos | ODF para distribución principal, lado del equipo de paneles- |
| Línea troncal MPO/MTP pre-terminada | Panel de conexión de casete MPO/MTP | Sin empalme de campo; ruptura rápida y de alta-densidad |
Conector y pulido: LC, SC, MPO y UPC frente a APC
La elección del adaptador y el pulido a menudo importa más que la pregunta del panel-vs-ODF en sí, porque tiene que coincidir con la planta existente. LC domina los racks y centros de datos de alta-densidad - su casquillo de 1,25 mm permite que un panel de 1U transporte 96 fibras o más, por lo que es el conector dúplex predeterminado enCableado estructurado ANSI/TIA-568. SC es el elemento básico del acceso FTTH y de telecomunicaciones: el casquillo de 2,5 mm y el pestillo push-pull son robustos y fáciles de manejar en el campo, y SC/APC es común dondequiera que la retrorreflexión deba permanecer muy baja. FC todavía aparece en equipos de prueba y en algunas configuraciones heredadas o de alta-vibración, mientras que MPO/MTP lleva las troncales pre-detrás de enlaces 40G/100G/400G. Las compensaciones prácticas-de densidad se exponen en esta comparación deLC y MTP/MPO en cableado de alta-densidad.
El polaco es la parte en la que la gente se equivoca. Los casquillos de PC y UPC hacen contacto físico para reducir las pérdidas; un casquillo APC agrega un ángulo de 8 grados para que la luz reflejada se dirija hacia el revestimiento en lugar de directamente hacia la fuente, como lo hace elReferencia del conector de FOAexplica. Esto convierte a APC en la opción para enlaces PON, vídeo RF/CATV y modo único-de alta-tasa de bits-{3}}, pero también significa que nunca debe acoplar un conector APC a uno UPC: las caras de los extremos planos y en ángulo no se asientan, se producen picos de pérdida y se pueden dañar los casquillos. Planifique un pulido por camino. Para obtener más detalles, consulte esta guía paraTipos de pulido PC, UPC y APCy el dedicadoConectores SC/APCdescripción general.
Ejemplos de configuración de proyectos reales
Rack empresarial de 24 puertos
Una sala de red de piso solo necesita conectar un puñado de conmutadores a la fibra vertical. Un panel de conexión LC/UPC de 1U y 24-puertos - ya sea pre-con terminación o con conectores flexibles empalmados en una bandeja pequeña - brinda una conexión frontal limpia y con espacio de sobra. Un ODF aquí sería una pérdida de espacio y costo.
Sala de telecomunicaciones 144F FTTH
El cable de alimentación entrante se ancla y se conecta a tierra en el marco, cada fibra se empalma por fusión-a un cable flexible SC/APC, la holgura se enrolla con su radio de curvatura protegido y los cables de conexión se extienden hasta el OLT. Con bandejas de empalme, enrutamiento y 144 terminaciones que administrar durante años, es mucho más fácil vivir con un ODF montado en bastidor que apilar varios paneles pequeños. CercanoDivisores PLCalimentar la red de distribución; Si está obteniendo el lado pasivo, estoComponentes pasivos FTTHLa guía es una lista de verificación útil.
Cableado troncal del centro de datos
Los enlaces de 40G/100G se ejecutan en troncales MPO/MTP pre-terminados y divididos por paneles de conexión de casete. La prioridad es la densidad de puertos, la polaridad y el enrutamiento limpio según estándares-cableado estructurado basado en estándares - sin empalmes -, por lo que aquí un panel supera a un ODF.
Columna vertebral del edificio (diseño en capas)
La sala de equipos principal utiliza un ODF para terminar y distribuir fibras verticales entre los pisos; cada piso utiliza un panel de conexión para las conexiones de interruptores locales. La columna vertebral se mantiene estable mientras que los parches se mantienen flexibles - y esa suele ser la respuesta más fácil de mantener para un edificio de varios-pisos.
Lista de verificación previa-a la compra: puertos, adaptadores, bandejas de empalme y tamaño del bastidor
| Parámetro | Por qué es importante | Enfoque del panel de conexiones | Enfoque ODF |
|---|---|---|---|
| Recuento de fibra/puerto | Establece capacidad y altura libre | 12–48F hoy, más repuesto | 48–144F+ con sala modular |
| Adaptador y pulimento | Debe coincidir con la planta. | Densidad LC/UPC | SC/APC para PON, más LC |
| Capacidad de la bandeja de empalme- | Protege y almacena las articulaciones. | A menudo una bandeja pequeña | Múltiples bandejas dimensionadas al conteo |
| Tipo de montaje/rack | Se adapta al espacio | 1U–2U o pared | Estante, pared, piso o gabinete |
| Entrada y fijación de cables. | Mantiene el estrés alejado de las fibras. | Alivio de tensión ligero | Abrazadera y puesta a tierra para cable OSP |
| Control de radio-de curvatura | Pérdida y confiabilidad | Enrutamiento ordenado de puentes | Anillos de enrutamiento y almacenamiento de holgura |
| Etiquetado | Menos errores de mantenimiento | Etiquetas de puerto frontal | Numeración completa de puertos y empalmes |
| Espacio libre de expansión | Evita el reemplazo completo | Espacio libre U- | Ranuras de repuesto y espacio para bandejas |
Errores comunes - y su coste
-
Comprar solo por número de puertos
- Dos unidades de "48 puertos" pueden diferir completamente en su interior; es posible que termine sin holguras ni bandejas y con un panel que sea difícil de mantener.
-
-
Usar un panel de conexión simple para empalmes pesados
- Las bandejas se desbordan, las fibras se doblan más allá de su límite y la protección de empalmes sufre - que emerge más tarde como pérdida o enlaces intermitentes.
-
-
Ignorar la dirección de entrada del cable
- La entrada que lucha contra el diseño del sitio ejerce presión sobre las fibras y hace que la instalación sea lenta y complicada.
-
-
Mezclar conectores y pulimentos sin plan
- Una discrepancia entre APC-y-UPC por sí sola puede arruinar la pérdida de retorno de un enlace de modo único-. Decida LC/SC y UPC/APC desde el principio y evalúe cómo terminará con este vistazo aConectores rápidos versus empalme por fusión.
-
-
Sin dejar margen de expansión
- Cuando el número aumenta, una unidad completa sin ranuras de repuesto ni espacio en bandeja significa reemplazar todo en lugar de agregarle más.
Preguntas frecuentes
P: ¿Es lo mismo un ODF que un panel de conexión de fibra?
R: No. Sus funciones se superponen, pero un panel de conexión está diseñado para la terminación y conexión del lado del equipo-, mientras que un ODF agrega empalme, protección de cables, almacenamiento de holgura y distribución estructurada a largo plazo.
P: ¿Puedo utilizar un panel de conexión de fibra en lugar de un ODF?
R: Sí, para enlaces simples con un bajo número de fibras y poco o ningún empalme. Una vez que tenga recuentos elevados, cables de alimentación entrantes o empalmes de fusión pesados, un ODF es la opción más segura.
P: ¿Todos los paneles de conexión de fibra incluyen bandejas de empalme?
R: No. Muchos son solo adaptadores-, para uso pre-o puentes; otros están cargados-con una bandeja para coletas. Verifique las especificaciones antes de asumir.
P: ¿Cuál es la diferencia entre un ODF y una caja de distribución de fibra?
R: Un ODF es un marco de distribución-principal más grande, normalmente interior y montado en un bastidor- o en el suelo-. Una caja de distribución es un gabinete más pequeño, a menudo-para exteriores, más cercano a los suscriptores y que también puede contener un divisor.
P: ¿Se utiliza un ODF solo en redes FTTH?
R: No. Los ODF son comunes en oficinas centrales, salas de ISP y redes troncales metropolitanas y empresariales - en cualquier lugar donde-un gran número de cables necesiten terminación, empalme y distribución.
P: ¿Debo elegir adaptadores SC o LC?
R: Haga coincidir la planta. LC para racks y centros de datos de alta-densidad; SC, a menudo SC/APC, para FTTH y acceso a telecomunicaciones.
P: ¿Puedo instalar un ODF en un bastidor de 19 pulgadas?
R: Sí. Los ODF-montados en bastidor son estándar para salas de telecomunicaciones y gabinetes OLT; Existen versiones de pared y piso para otros espacios.
P: ¿Cuál es mejor para un centro de datos?
R: Por lo general, paneles de conexión de fibra - LC o MPO/MTP - para conexión a nivel de rack-, con un ODF solo cuando un área de distribución troncal grande necesita empalme y protección.
P: En 48 fibras, ¿elijo un panel de conexión o un ODF?
R: Depende del empalme. Poco o ningún empalme y el espacio reducido indican un panel de conexiones con empalme-cargado o pre-terminado. Un cable de alimentación entrante que necesita empalme completo, holgura y conexión a tierra apunta a un ODF - de 48 F, especialmente si espera crecer hasta 96 F.
P: ¿Qué debo comprobar antes de comprar?
R: Número de fibra y puertos más espacio libre, tipo de adaptador y pulido, capacidad de-bandeja de empalme, tipo de montaje y unidades de bastidor, entrada y fijación de cables, control de-radio de curvatura y esquema de etiquetado.
Si el trabajo consiste en realizar parches limpios-a nivel de rack, un panel de conexión de fibra es la opción práctica y rentable-. Si está terminando una gran cantidad-de cables troncales entrantes o que necesitan empalme, protección, almacenamiento flojo y años de gestión de distribución, un ODF se gana su lugar. Las redes grandes generalmente ejecutan - un ODF para la distribución principal y el lado del equipo de paneles de conexión-. Independientemente de lo que especifique, confirme el número y el espacio libre, el tipo de adaptador y pulido, la capacidad de empalme, el tamaño de montaje y bastidor y la entrada de cables antes de realizar el pedido, de modo que la unidad se ajuste tanto a la instalación actual como al crecimiento del próximo año.
