¿Qué es un adaptador MPO?
Un adaptador MPO, a veces escrito como adaptador MPO/MTP, es un dispositivo de acoplamiento de fibra óptica diseñado para conectores MPO multi-fibra. Recibe un conector de cada lado y los mantiene en la orientación correcta para que toda una fila de fibras, ya sean 8, 12, 16 o 24, se acoplen a través de una interfaz compacta.
A diferencia de unadaptador LC de fibra única-, que acopla solo dos fibras, un adaptador MPO gestiona un conjunto completo, a veces dos filas apiladas. Eso es lo que lo convierte en la columna vertebral de la conexión de parches de alta-densidad, donde el espacio del rack, el flujo de aire y el enrutamiento de cables están bajo presión.

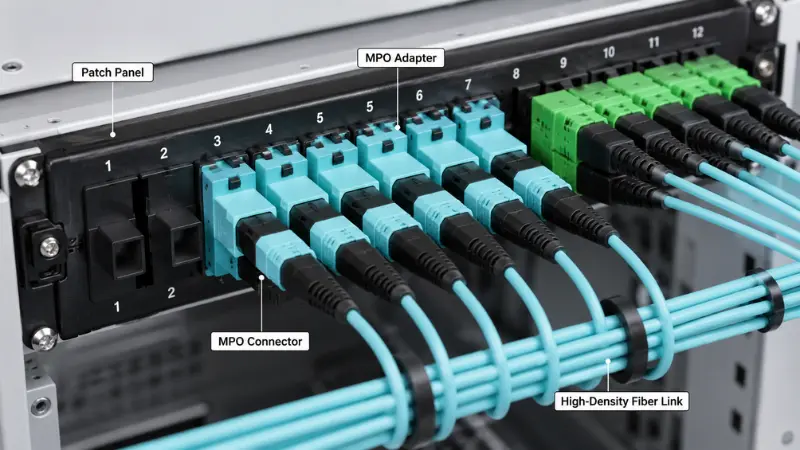

Normalmente encontrará adaptadores MPO en paneles de conexión de centros de datos y casetes MPO, cableado troncal y troncal, marcos de distribución óptica y proyectos de migración que trasladan enlaces dúplex de 40G, 100G o 400G a ópticas paralelas.
Adaptador MPO frente a conector MPO
Los dos términos viajan juntos, pero no son la misma parte. El conector está en el cable; el adaptador está en el panel.
| Artículo | Adaptador MPO | Conector MPO |
|---|---|---|
| Función principal | Acopla y alinea dos conectores MPO | Termina una fila de fibras ópticas. |
| donde se sienta | Montado en un panel, casete o placa adaptadora | Conectado al extremo de un cable troncal o de conexión |
| Trabajo clave | Mantiene ambos conectores en la orientación correcta. | Lleva las fibras y se acopla con el conector opuesto. |
| Que comprobar | Polaridad, orientación clave, estilo de carcasa, número de fibras. | Recuento de fibras, género, grado de virola, pulido, pérdida de inserción |
En resumen, elconector MPOes la parte unida al cable, mientras que el adaptador es la parte del panel que permite que dos conectores encajen correctamente.
¿Cómo funciona un adaptador MPO?
Un adaptador MPO es una guía mecánica, no un componente óptico. Por lo general, no contiene fibra propia. Cuando empuja un conector desde cada lado, la carcasa del adaptador fija su orientación y mantiene la posición de acoplamiento correcta para que los dos casquillos puedan unirse directamente.
Alojamiento, chaveta y pasadores guía.
Cada conector MPO utiliza un casquillo rectangular multi-fibra (MT) con una pequeña llave en un lado del cuerpo. La abertura del adaptador tiene la forma de esa llave, por lo que un conector solo se asienta en una dirección. Sin embargo, la buena alineación proviene de los propios casquillos. En un par correcto, un conector tiene clavijas, es decir, macho con dos clavijas guía, y el otro no tiene clavijas, es decir, hembra con dos orificios guía. Los pasadores se deslizan dentro de los orificios y registran los dos casquillos con una precisión de micras. ElDimensiones de la interfaz MPOque definen esta geometría de clavija y orificio-guía para enchufes macho y hembra se establecen en IEC 61754-7, por lo que pueden interconectarse conectores y adaptadores compatibles de diferentes fabricantes.
El género del conector no es opcional
Debido a que la alineación depende de que los pasadores se asienten en los orificios, un punto acoplado que funcione necesita exactamente un conector macho y un conector hembra. Dos machos no encajarán, ya que no hay agujeros para pasar los pasadores y forzarlos puede dañar las caras de los extremos. Dos hembras no tienen nada que las alinee. Entonces, antes de realizar el pedido, rastrea el género a lo largo de todo el enlace: si tu baúl es hembra, el casete o el cable de conexión del otro lado tiene que traer las clavijas. El adaptador no puede solucionar una discrepancia de género; solo contiene lo que le das.
Explicación de la polaridad y la orientación de las teclas del adaptador MPO
La polaridad es la parte del trabajo de MPO que produce la mayor cantidad de errores de campo, porque las piezas pueden encajar mecánicamente mientras la trayectoria óptica es incorrecta. En un enlace dúplex una fibra transmite y la otra recibe. A través de un MPO multi-fibra que transmite-y-la relación de recepción tiene que sobrevivir a cada troncal, casete y cable de conexión del canal, por lo que la polaridad es una propiedad de todo el enlace, no de un solo adaptador.
Tipo A, Tipo B y Tipo C
TIA-568.3 describe tres tipos de polaridad de matriz. Se diferencian en cómo se asignan las fibras de un extremo a otro y en cómo se codifican los conectores.
| Tipo | Mapeo de fibra (donde aterriza la posición 1) | Orientación clave | donde cabe |
|---|---|---|---|
| Tipo A (recto) | Posición 1 a la posición 1 | Tecla-arriba hasta tecla-abajo | cableado estructurado basado en casetes-; el canal necesita un cable de conexión invertido |
| Tipo B (invertido) | Posición 1 a la posición 12 | Clave-arriba a clave-arriba | La elección común para ópticas paralelas directas; Los mismos cables de conexión funcionan en ambos extremos. |
| Tipo C (par-invertido) | Posición 1 a posición 2, en pares intercambiados | Tecla-arriba hasta tecla-abajo | Algunos sistemas dúplex MPO-a-LC |
Los tres son válidos y cumplen con los estándares-y los tres logran el mismo objetivo de transmitir en un extremo para recibir en el otro. El problema es que no son interoperables si los mezclas. Elija un método para toda la instalación y manténgalo consistente, porque elMétodos de polaridad TIA-568.3son intercambiables en resultado pero no cuando se combinan en el mismo canal.
Tecla de lectura-arriba y tecla-abajo
Key-up significa que la pestaña clave del conector apunta hacia arriba; La tecla-abajo significa que apunta hacia abajo. Con la llave hacia arriba y el extremo hacia usted, la posición 1 se encuentra en el extremo izquierdo. Si dos conectores acoplados se encuentran con la clave-hasta la clave-abajo o con la clave-hasta la clave-arriba es exactamente lo que decide una asignación directa versus una invertida, por lo que en una hoja de datos la relación clave es una pista directa del tipo de polaridad. Vale la pena señalar una trampa: invertir las posiciones también invierte la cara del extremo en ángulo enConectores monomodo APC, por lo que el tipo B suele ser una convención pulida-plana y multimodo. Si está trabajando con APC, confirme el pulido y el ángulo antes de asumir un método.
Adaptador MPO vs MTP: ¿son iguales?
A menudo verá piezas etiquetadas como MPO/MTP y se preguntará si está comprando dos cosas diferentes. MTP es una marca registrada de US Conec para su propio conector MPO mejorado, construido con tolerancias más estrictas con una férula flotante y una abrazadera de pasador de metal. Por definición unEl conector MTP cumple totalmente con el estándar MPO, por lo que MTP y MPO genérico se interrelacionan. Dicho claramente, todo MTP es un MPO, pero no todo MPO es un MTP.
Para un adaptador, esto significa que un adaptador MPO de calidad combinará conectores MTP y MPO genéricos por igual; Las diferencias prácticas en la consistencia de la pérdida y la durabilidad del-ciclo de acoplamiento radican principalmente en el conector, no en el acoplador. Cuando una especificación de proyecto dice MTP, vale la pena verificar si el cliente se refiere específicamente a la marca US Conec o si está usando la palabra de manera vaga para cualquier MPO, porque esa única distinción cambia el precio y el abastecimiento. Para una comparación más profunda, consulte nuestroguía de fibra MPO y MTP.
Tipos de adaptadores MPO
Por recuento de fibras: 8, 12, 16 y 24
Haga coincidir el adaptador con el formato del conector y la aplicación. Conteos comunes y dónde aparecen:
- 8 y 12 fibras:40G-SR4 y 100G-SR4 utilizan 8 fibras, a menudo alojadas dentro de un MPO de 12-fibras; El 400G-DR4 monomodo también utiliza 8 fibras en un MPO-12.
- 16 fibras:400G-SR8 y las variantes 800G utilizan 16 fibras, 8 de transmisión y 8 de recepción, en un MPO-16.
- 24 fibras:un formato de dos-filas para densidad muy alta y algunos enlaces 100G-SR10 heredados.
Un MPO-12 y un MPO-16 no son intercambiables. Se diferencian en el ancho del casquillo y la llave, por lo que la apertura del adaptador también difiere. Confirma el recuento tanto en el conector como en el panel antes de comprar.Múltiples-adaptadores MTP/MPOestán disponibles para simplificar el almacenamiento, pero el adaptador aún debe coincidir con el conector que realmente está utilizando.
Monomodo vs multimodo
Los adaptadores MPO vienen para ambos. El monomodo (OS2) se adapta a un mayor alcance y presupuestos de pérdidas más ajustados, mientras que el multimodo (OM3, OM4, OM5) domina los enlaces de corto-alcance y alta-velocidad dentro del centro de datos. El tipo de fibra determina el pulido del conector y el grado de rendimiento y, a menudo, el color de la carcasa. Si todavía está decidiendo cuál implementar, nuestra descripción general defibra monomodo versus fibra multimodoestablece las compensaciones-.
Código de color y carcasa.
El color es una primera pista útil. Aqua generalmente señala OM3 u OM4, magenta o violeta erika a menudo señala OM4, verde lima señala OM5 y azul o verde es común para monomodo. Sin embargo, es una pista, no una garantía, porque los fabricantes varían y la elección de UPC-versus-APC también afecta el color de la carrocería. Lea la hoja de datos para conocer el tipo de fibra, la polaridad y el grado en lugar de comprar basándose únicamente en el color de la carcasa. Si su decisión de color realmente depende del vidrio, elFamilia multimodo OM1 a OM5explica cómo las calificaciones se asignan a las aplicaciones.
Con bridas o sin bridas
Esta es una decisión-de ajuste del panel más que de rendimiento.
| Aspecto | Brida | Sin bridas |
|---|---|---|
| Montaje | Tornillo-fijado a un panel metálico | Clip-encastrable, sin-herramientas |
| mejor cuando | ODF fijo o paneles de parcheo, manejo más pesado, re-parcheo frecuente | Paneles y casetes modulares de alta-densidad, montaje rápido |
| Compensación- | Sujeción más fuerte, montaje más lento | Montaje rápido, la retención depende del recorte del panel |
Si el adaptador se encuentra en un marco metálico fijo que se manipula con frecuencia, la opción más segura es la brida. Si está empacando un panel modular denso y desea un ensamblaje-sin herramientas, generalmente es mejor el sistema sin bridas.
¿Dónde se utilizan los adaptadores MPO?
En lugar de enumerar las aplicaciones, es útil mirar el punto de conexión y la nota de selección de cada una.
Centros de datos.Los adaptadores MPO se ubican en paneles de conexión, en la parte posterior de los casetes y en las uniones entre troncales-a-. Una ruta típica tiene un recuento alto-Cable troncal o de conexión MPOen un panel y luego lo distribuye a través de casetes a puertos LC dúplex. La nota de selección: haga coincidir el tipo de polaridad del casete y la orientación de las teclas, o la conexión no conservará la transmisión y la recepción.
Telecomunicaciones y ODF.En marcos de distribución óptica y enrutamiento de oficinas centrales-, MPO consolida muchas fibras en paneles compactos. Si elige entre estilos de marco, nuestra comparación deODF versus panel de conexionescubre donde cabe cada uno.
Casetes y breakout.Muchos casetes utilizan adaptadores MPO en la parte trasera y LC en la parte delantera, lo que convierte un troncal en puertos de conexión dúplex. Para implementaciones mixtas, consulteLC versus MTP/MPO para alta densidad, y donde un
Desglose de 8-SC-centrales a MTP/MPOtiene sentido.
Migración de alta-velocidad.Al pasar de la óptica dúplex a la óptica paralela, el cableado MPO simplifica la capa física que ejecuta . 400G-SR8, por ejemplo.16 fibras sobre un MPO-16según IEEE 802.3. Si primero estás dando un paso de 100G, nuestro
guía de cableado 100Grecorre las opciones.
Beneficios de un vistazo
| Beneficio | Lo que significa en la práctica |
|---|---|
| Mayor densidad | Una interfaz MPO transporta de 8 a 24 fibras, lo que reduce la cantidad de acopladores y adaptadores en el bastidor. |
| Gestión más limpia | Menos puntos de conexión significan menos congestión y mejor flujo de aire |
| Instalación más rápida | Los casetes y troncales pre-preterminados se saltan el pulido y empalme en el sitio- |
| Actualizaciones más fáciles | Una red troncal MPO planificada puede albergar casetes, adaptadores u ópticas paralelas directas más adelante. |
| Preparado para alta-velocidad | Un ajuste nativo para transceptores paralelos de 40G, 100G y 400G |
¿Cómo elegir un adaptador MPO: un marco de 6 pasos?
En lugar de elegir por forma, avance por el canal en orden:
- Confirme el tipo de enlace.¿Es un enlace directo de MPO-a-MPO o un troncal de MPO que alimenta casetes que se dividen en LC?
- Confirme la interfaz del transceptor.Tenga en cuenta el número de fibras y el conector, por ejemplo, 100G-SR4 con 8 fibras o 400G-SR8 con 16 fibras y, a menudo, APC.
- Confirme el recuento de fibras troncales.MPO-8, 12, 16 o 24; el adaptador tiene que coincidir.
- Confirmar casete versus directo.Los casetes configuran el mapeo de polaridad por usted. Un enlace directo envía la polaridad al troncal y a los cables de conexión, por lo que usted mismo asume la responsabilidad.
- Confirmar orientación clave y vivienda.Tecla-arriba a tecla-abajo o tecla-arriba a tecla-arriba para su método, y con o sin bridas para su panel.
- Confirmar pérdida de presupuesto y limpieza.Elija el grado de pérdida-de inserción que necesita su presupuesto de enlace y planee inspeccionar y limpiar antes del acoplamiento.
Si los pasos 1 a 5 le dejan con más de un recuento para almacenar, un adaptador multi-formato puede simplificar el estante, pero sólo después de que esos pasos se hayan resuelto.
Ejemplo: elección de un adaptador para un panel de conexión de un centro de datos
Supongamos que está instalando una troncal MPO OM4 de 24-fibra en un panel de 1U y dividiendola en LC dúplex para conmutadores SR4 de 100G-. Los conectores troncales son hembra y los conectores MPO del casete son macho, por lo que un adaptador MPO estándar los acopla sin conflicto de género. Ha estandarizado el Método B, por lo que los casetes y la línea troncal son del tipo B y los conectores cumplen con la clave-hasta la clave-arriba; el adaptador simplemente tiene que admitir esa orientación y el formato de recuento de fibras-que utiliza el casete. Elige adaptadores sin bridas porque el panel tiene un diseño denso a presión, una carcasa color aguamarina porque la fibra es OM4 y un grado de baja pérdida porque el canal ya gasta su presupuesto en dos compañeros de casete. Antes de parchar, inspecciona cada férula. Nada de esto es exótico, pero omita la verificación de polaridad y todo el panel transmitirá silenciosamente.
Lista de verificación de especificaciones del adaptador MPO para RFQ
Cuando envíe una solicitud de cotización, proporcione al proveedor estos detalles para que se envíe la pieza correcta la primera vez:
- Recuento de fibras: 8F, 12F, 16F o 24F
- Tipo de fibra: monomodo (OS2) o multimodo (OM3, OM4, OM5)
- Tipo de polaridad: A, B o C
- Orientación de las teclas: tecla-arriba a tecla-abajo o tecla-arriba a tecla-arriba
- Género del conector utilizado en el enlace
- Vivienda: con o sin bridas
- Color y material de la carcasa.
- Rango de temperatura de funcionamiento
- Inserción-grado de pérdida o enlace-objetivo de presupuesto
- Compatibilidad con tapas antipolvo y placa adaptadora o corte de panel
- Cumplimiento como RoHS, además de un informe de prueba
Un breve diagrama de cableado junto a esta lista elimina la mayor parte de los ida y vuelta-y-.
Inspeccione y limpie antes de aparearse
Una férula MPO agrupa muchas caras extremas en una superficie, por lo que una sola mota puede destruir más de un canal. En los casquillos de 16 y 24 fibras, la variación de altura entre las fibras dificulta la limpieza uniforme, por lo que la regla es inspeccionar, limpiar y luego inspeccionar nuevamente. La contaminación se manifiesta como una mayor pérdida de inserción, una mayor reflectancia y enlaces intermitentes que son lentos de rastrear en un panel denso. Utilice herramientas adecuadas de inspección y limpieza de MPO y siga las instrucciones de sonido.práctica de inspección final-caraante cada mate. nuestras notas sobre
manejo de puentes MPOCubre la guardería-de-día que mantiene los extremos limpios en primer lugar.
Errores comunes y lo que cuestan
- Ignorando la polaridad.Las piezas encajan, pero la transmisión aterriza al transmitir. El enlace está oscuro y pierdes tiempo rastreando una conexión que físicamente parece correcta.
- Tratar a MPO y MTP como idénticos en calidad.Ambos se combinan, pero la pérdida y la durabilidad difieren. Asumir la paridad puede arruinar silenciosamente un presupuesto de enlace ajustado.
- Comprar solo por color.Aqua no confirma el grado, la polaridad ni el pulido. La hoja de datos lo hace.
- Olvidando el género.Dos conectores con clavijas o dos sin clavijas no se alinearán y al forzarlos se pueden rayar las caras de los extremos.
- Sin plan de actualización.Es posible que un adaptador y un enlace troncal elegidos solo para hoy no re-regresen limpiamente a 400 G u 800 G más adelante.
Preguntas frecuentes sobre los adaptadores MPO
P: ¿Qué hace realmente un adaptador MPO?
R: Acopla dos conectores MPO y los mantiene alineados para que una fila completa de fibras se acople a la vez a través de una interfaz compacta.
P: ¿El adaptador es el mismo que el conector?
R: No. El conector está conectado al cable y el adaptador es la pieza de acoplamiento en el panel que permite que dos conectores se acoplen.
P: ¿Debo utilizar el tipo A o el tipo B?
R: Depende de todo el canal. El tipo B es común para ópticas paralelas directas porque los mismos cables de conexión funcionan en ambos extremos. El tipo A es común en el cableado estructurado basado en casete-. Decide una vez y mantén la coherencia de principio a fin.
P: ¿Puede un adaptador servir tanto para MPO-12 como para MPO-24?
R: No. El ancho del casquillo y la clave difieren, por lo que la apertura del adaptador es específica del recuento. Algunos adaptadores se ofrecen en varias versiones, pero cada versión aún coincide con un formato.
P: ¿Cómo puedo leer clave-arriba o clave-abajo de una especificación o foto?
R: Busque la pestaña de la llave en el cuerpo del conector. El hecho de que dos conectores acoplados se encuentren de arriba-a-abajo o de arriba-a-arriba indica el mapeo directo versus el invertido, lo que se relaciona directamente con el tipo de polaridad.
P: ¿Los adaptadores monomodo y multimodo son simplemente de diferentes colores?
R: No. El tipo de fibra afecta el pulido, el grado y las tolerancias, no solo el color. Confirme la especificación completa.
P: ¿Qué adaptador MPO necesito para 400G u 800G?
R: Esas ópticas paralelas utilizan un MPO-16 de 16 fibras, frecuentemente con APC. Haga coincidir el adaptador con ese recuento y clave.
P: ¿Cómo sé que el adaptador de un proveedor es bueno?
R: Solicite el tipo de fibra, la polaridad, el género, la carcasa, el grado de pérdida-de inserción y un informe de prueba, luego verifique que coincida y cumpla con su presupuesto de enlace.
P: ¿Qué debo pedir junto con los adaptadores?
R: Por lo general, cables troncales y de conexión, casetes, una placa o panel adaptador y tapas antipolvo, todos coinciden con la misma polaridad y esquema de claves.
Conclusión
Un adaptador MPO es una pieza pequeña con un trabajo descomunal: mantener dos conectores multi{0}}fibra alineados para que el enlace funcione la primera vez. Obtenga el número de fibras, la polaridad, el género, el tipo de fibra y la carcasa correctos y confírmelos con los estándares de interfaz y polaridad en lugar de comprar por apariencia. Si está considerando un proyecto MPO/MTP, envíe a su proveedor el número de fibras, el tipo de polaridad, la orientación de las teclas, el estilo de la carcasa y un diagrama de cableado por adelantado. Ese es el camino más rápido hacia la derecha.adaptador MPOy los conjuntos de cables correspondientes para su red.
