Cómo elegir un pigtail de fibra óptica: especificaciones y guía del comprador

Coloque dos hojas de datos de proveedores una al lado de la otra y ambas leeránIL Menor o igual a 0,3 dB, RL Mayor o igual a 50 dB. Realice el pedido de ambos, empalme en el mismo ODF y los presupuestos de enlace medidos pueden diferir. Dos especificaciones de coletas de fibra óptica pueden citar los mismos límites y al mismo tiempo describir productos materialmente diferentes, porque un número escrito sin su método de medición no es una especificación. Es un reclamo de marketing.

Esa brecha es donde comienzan la mayoría de las disputas sobre entregas. Una vez que se cierra la bandeja y el rastro OTDR está frente al cliente, nadie puede decidir retroactivamente si los 0,3 dB citados se midieron con un cable de referencia o como un valor acoplado aleatorio, si los adaptadores en el panel están en la misma clase de rendimiento que los conectores o con qué edición del estándar de inspección de extremo-la fábrica estaba clasificando.

Esta guía no explica qué es un pigtail ni en qué se diferencia de un latiguillo. Ese terreno ya está tratado en nuestra nota sobrela diferencia entre un pigtail de fibra y un latiguillo. Lo que sigue es más limitado: las nueve líneas que pertenecen a una especificación, lo que realmente controla cada una y lo que sucede en el sitio cuando una de ellas se deja en blanco.

Todo lo que aparece a continuación se asigna a uno de estos campos. Si su RFQ indica los nueve, dos proveedores están cotizando el mismo producto y la comparación de precios se vuelve significativa. Si indica cuatro, estás comparando cotizaciones de diferentes productos.

Los nombres de los campos son la parte fácil. Una RFQ viable tiene tres columnas en lugar de una, que establecen los requisitos del comprador, la respuesta del proveedor y la evidencia de aceptación para cada una de las nueve especificaciones del cable flexible de fibra óptica, porque un campo que un proveedor puede dejar en blanco es un campo que se decide en la fábrica y no por usted. Qué evidencia de aceptación vale la pena exigir para cada línea es lo que establece el resto de este artículo.

Líneas de especificaciones 1 y 2: Selección de cable flexible de fibra monomodo versus multimodo e interfaz de conector

El "modo-único" no es una especificación. Un pigtail de fibra óptica monomodo construido con el estándar G.652D se comporta de manera diferente a uno construido con el G.657A2, cuya reducida sensibilidad a la macroflexión tolera un bobinado más apretado. Cuando la geometría de la bandeja permite que la holgura quede muy por encima del radio de curvatura mínimo especificado para la fibra, G.652D es la respuesta correcta y más económica. En cajas de terminales FTTH compactas, gabinetes de montaje en pared-y casetes densos donde la bobina se fuerza cerca de ese límite, especificar G.657A1 o A2 reduce el riesgo de pérdida por macrocurvatura-que produce un comportamiento intermitente y dependiente de la temperatura-, que es muy difícil de rastrear una vez que se llena el marco.



Dos preguntas separadas se combinan en una en el lado multimodo. La compatibilidad geométrica es la primera: las fibras de 50/125 µm (OM3, OM4, OM5) se interconectan físicamente, mientras que unirlas a OM1 de 62,5/125 µm crea una discrepancia en el tamaño del núcleo-que no se puede corregir mejorando únicamente la alineación del empalme. El ancho de banda modal es el segundo e independiente: un canal construido a partir de grados mixtos funciona con el ancho de banda modal efectivo más bajo, por lo que un enlace OM4 que contiene silenciosamente un cable flexible de fibra óptica multimodo OM3 debe verificarse con la longitud real y la velocidad de línea en lugar de asumirse como aceptable.

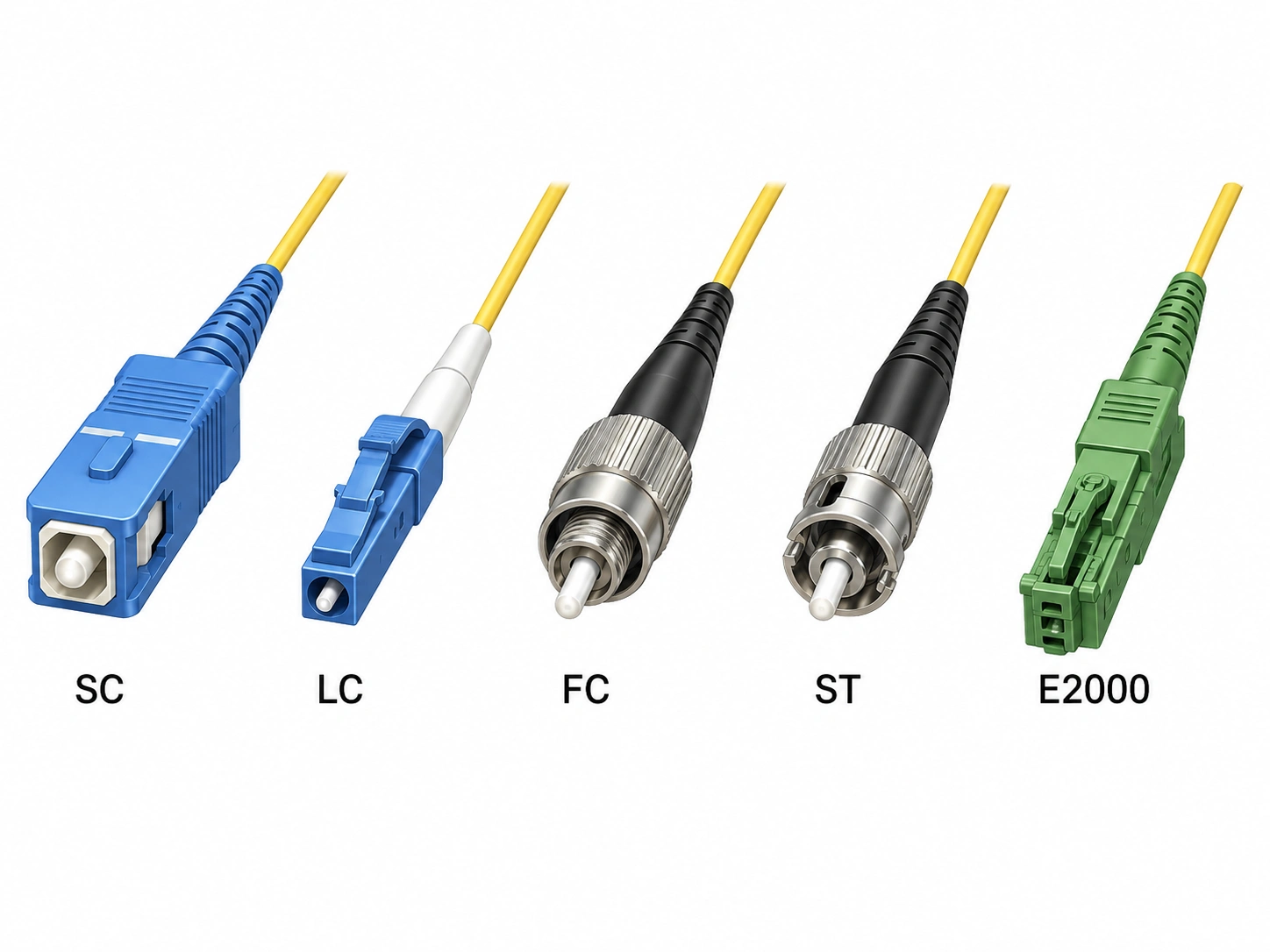

La elección del conector es más mecánica que óptica. LC domina los paneles de alta-densidad porque duplica el número de puertos por unidad de rack, SC sigue siendo estándar en GPON y gran parte de la capa de acceso FTTH, y FC persiste en pruebas y mediciones y en marcos de telecomunicaciones más antiguos. Antes de incumplir el contrato, elinterfaz FC roscada y donde todavía se gana su lugarvale la pena comprobarlo. E2000 aparece cuando se requiere una interfaz cerrada y con alto-retorno-pérdida. Lo que importa en la línea de especificaciones es nombrar la parte IEC 61754 aplicable junto con la familia de conectores, porque eso es lo que define la geometría de acoplamiento para la que se construyeron su panel y sus adaptadores.

La cara final de un UPC tiene forma de cúpula y se acopla planamente contra su contraparte. La cara final de un APC está rectificada a 8 grados, lo que desvía la luz reflejada fuera del núcleo hacia el revestimiento. La consecuencia práctica es la pérdida de retorno. Las interfaces en ángulo se especifican en la región mayor o igual a 60 dB cuando están acopladas y las interfaces de contacto físico- alrededor de la región mayor o igual a 50–55 dB, y la diferencia es más importante cuando la potencia reflejada degrada activamente la señal, lo que significa distribución PON y FTTx, superposiciones CATV, DWDM y transporte RF analógico. Para LAN empresarial, enlaces de datos digitales estándar y la mayoría de los canales de centros de datos monomodo-, un cable flexible de fibra óptica UPC que cumpla con un requisito de pérdida de retorno de 50 dB es suficiente, siempre que se verifique la tolerancia de reflectancia del transceptor en lugar de asumirse.

El tipo de polaco no es un campo por-elemento, es un campo para todo el canal-. El cable flexible, el adaptador, el puerto del panel de conexión y la interfaz del equipo deben coincidir, y la solicitud de presupuesto debe indicar el pulido de cada cable flexible de fibra óptica y cada adaptador en el canal en lugar de asumir que el instalador lo notará. La geometría de la interfaz detrás del ángulo se analiza en nuestro desglose deen qué se diferencian los conectores APC de los UPC.

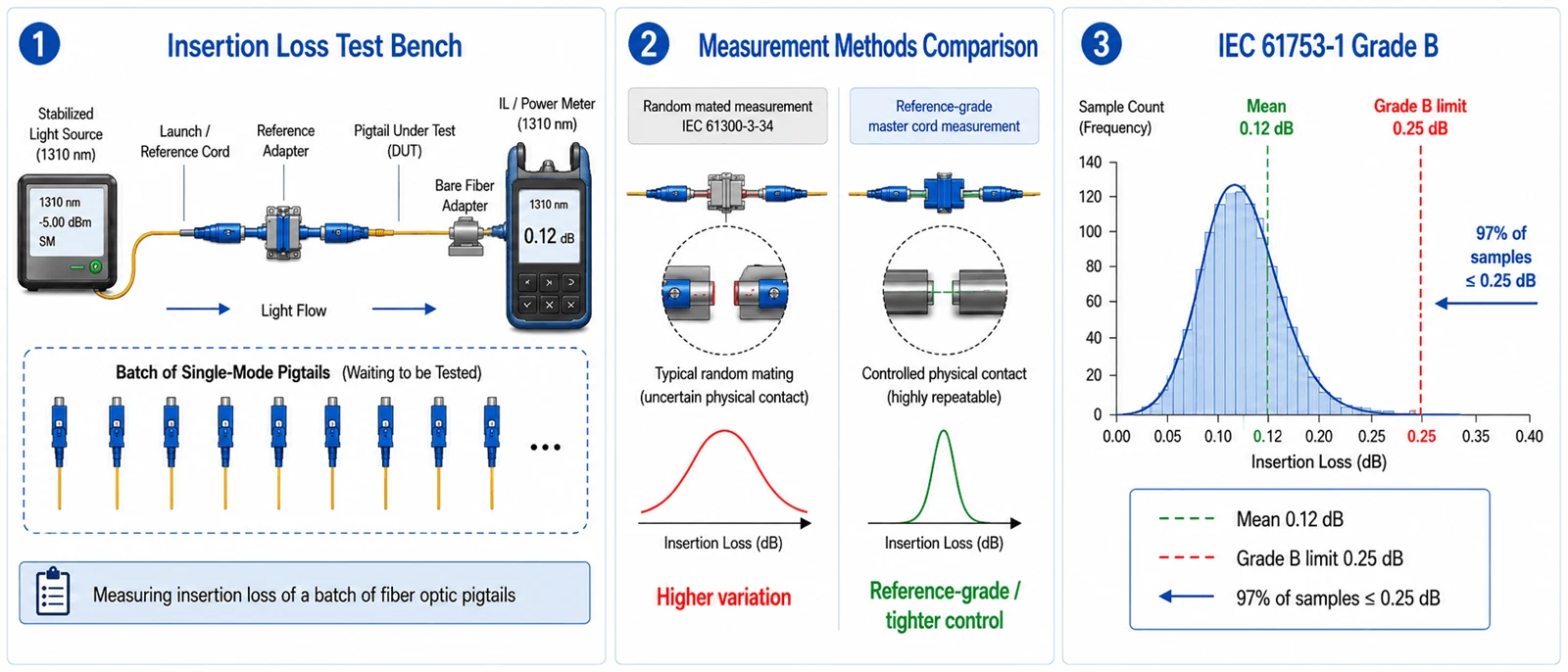

La pérdida de inserción de un par de conectores se puede caracterizar de dos maneras. Comparado con un cable maestro de calidad-de referencia (un conector sintonizado y estrictamente controlado que se conserva para metrología), un conector de producción produce una figura favorecedora. Medido como uncompañero aleatorio, cuando se une cualquier conector del lote a otro, la distribución se amplía, porque las posiciones centrales de los dos casquillos ya no se compensan con un socio ideal. Ambos números son honestos y no son el mismo número, por lo que el estándar de pérdida de inserción del cable flexible de fibra óptica que usted cita es más importante que el dígito que cita.

IEC 61753-1 resuelve la ambigüedad definiendo los grados de atenuación estadísticamente, de forma aleatoria, con el método de medición fijado como IEC 61300-3-34. El grado B se especifica como una media igual o inferior a 0,12 dB con un máximo de 0,25 dB para al menos el 97% de las muestras, el grado C con un máximo de 0,50 dB con una media de 0,25 dB y el grado D con un máximo de 1,0 dB. Una sola muestra que pasa a 0,3 dB frente a un cable de referencia es una declaración mucho más débil que un lote que cumple con el Grado B. Cite el estándar con su edición actual y enmienda en la línea RFQ, de la misma manera que citaría cualquier otro documento de aceptación.

Una distinción se pierde constantemente, incluso en las hojas de datos de proveedores que deberían saberlo mejor.Los grados de atenuación y los grados de pérdida de retorno son dos escalas paralelas, no una.Los grados de letras B, C y D describen la pérdida de inserción. La pérdida de retorno se especifica por separado, con el nivel de interfaz en ángulo-definido en mayor o igual a 60 dB acoplado. Por lo tanto, escribir "Grado B" en una solicitud de presupuesto no dice nada en absoluto sobre la reflectancia, y un cable flexible de fibra óptica puede cumplir con el Grado B y al mismo tiempo sufrir cualquier pérdida de retorno que el proveedor decida construir. Indique ambos.

El grado B requiere una orientación central controlada

Lograr el Grado B de manera consistente comúnmente requiere controlar dónde se asienta el núcleo de fibra en relación con el eje de la férula, lo que en la práctica significa que el ensamblador orienta y fija la férula de modo que la excentricidad del núcleo caiga en una dirección conocida. Un proveedor sin ese paso puede producir una buena muestra. Produciendo un biendistribuciónes una capacidad diferente, razón por la cual las revisiones de 2024 de la serie IEC 61755-3 formalizaron las estadísticas de excentricidad del núcleo para estas interfaces.

El adaptador forma parte de la conexión medida.

El manguito es lo que sujeta los dos casquillos coaxiales, por lo que un-adaptador de tolerancia flojo puede evitar que la conexión ensamblada cumpla con la distribución de atenuación prevista, incluso cuando el cable flexible de fibra óptica premium en sí está en grado. Verifique como una conexión acoplada en lugar de como un componente. Esto es fácil de pasar por alto precisamente porque la inspección entrante generalmente prueba solo el pigtail.

Debajo de los números de pérdida se encuentran los parámetros geométricos que los producen: radio de curvatura, desplazamiento del ápice (qué tan lejos se encuentra el punto más alto del domo del eje de la fibra) y altura de la fibra, la protrusión o socavado de la fibra en relación con la férula. Juntos determinan si los dos núcleos realmente se tocan bajo la carga del resorte. Se trata de resultados del proceso de pulido, no de elecciones de diseño, por lo que son la forma más rápida de distinguir una línea de producción controlada de una subcontratada.

La limpieza es la otra mitad. La contaminación de los extremos-se identifica repetidamente en toda la industria como una de las principales causas de fallas en las redes de fibra instaladas, y en un núcleo monomodo- de 9 µm, una partícula asentada en la región del núcleo puede causar una atenuación o reflexión severa en lugar de una marginal. También tiende a aparecer como una pérdida de retorno degradada antes de aparecer como una pérdida de inserción degradada, por lo que la lectura de un medidor de potencia- puede permanecer dentro de las especificaciones mientras un sistema coherente o amplificado ya está quemando el margen.

El rendimiento óptico gobierna, y la inspección visual no es independiente

La tercera edición de 2022 de IEC 61300-3-35 establece directamente que la inspección visual es adicional y no reemplaza la medición de la atenuación y la pérdida de retorno. Y va más allá: un conector que se ha limpiado de residuos sueltos y aún no pasa la inspección visual no se rechaza automáticamente si cumple con el rendimiento óptico especificado (CEI). Por lo tanto, una cláusula de solicitud de presupuesto que dice "rechazar en caso de falla visual" contradice el estándar actual. Escriba la regla de aceptación de la forma en que la establece la norma, gobernando la inspección más la calificación óptica y el rendimiento óptico.

Indique el año de edición, porque los criterios cambiaron.

La tercera edición eliminó los requisitos de inspección para las zonas C y D y reescribió partes de los criterios de las zonas A y B. Por lo tanto, "Cumple con IEC 61300-3-35" sin una fecha no se puede hacer cumplir, porque el proveedor y el comprador pueden clasificar según diferentes conjuntos de reglas y ambos dicen la verdad (Redes Fluke).

Automatizar la clasificación y tratar el embalaje como parte de las especificaciones.

El juicio humano de aprobación/rechazo varía según el técnico, la luz ambiental y la pantalla, lo que hace que las decisiones de aceptación no-reproducibles, mientras que el análisis de imágenes automatizado produce un resultado que se puede adjuntar a un registro de lote. El embalaje importa más de lo que parece: un embalaje no-hermético no es una garantía de limpieza-a largo plazo, por lo que sin abrir no debe considerarse limpio. Las tapas antipolvo y el método de embalaje pertenecen a la hoja de especificaciones del pigtail de fibra óptica, y la inspección de campo antes del acoplamiento sigue siendo obligatoria independientemente de qué tan buenos se vean los datos de fábrica.

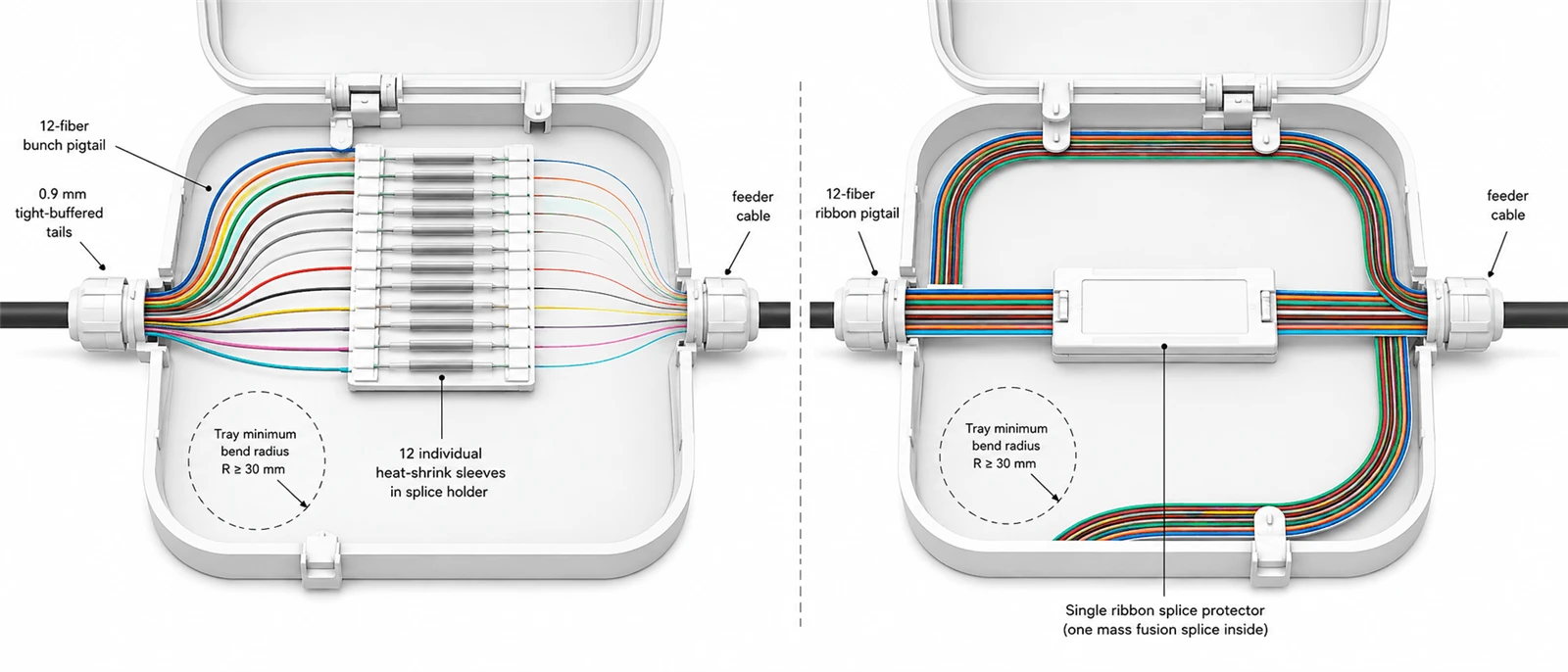

La estructura la elige el cerramiento. La construcción con amortiguación-apretada de 0,9 mm es la predeterminada para el trabajo de bandejas de empalme-porque se enruta y se enrolla en bandejas confinadas, mientras que las construcciones encamisadas de 2,0 mm y 3,0 mm añaden protección contra aplastamiento y tracción donde la cola se manipula repetidamente o sale del recinto. Las chaquetas más pesadas son mucho más difíciles de enrollar dentro de una bandeja construida alrededor de un radio mínimo pequeño, que es el límite práctico de hasta dónde se puede llegar en esa escala. Entre los dos métodos de empalme existe una decisión real: un cable flexible de fibra óptica de 12 fibras se empalma individualmente, lo que se adapta a terminaciones mixtas o en fases, mientras que la cinta termina mediante fusión en masa, que es dramáticamente más rápida a escala pero requiere fibra de cinta en el lado entrante y un régimen protector de empalme correspondiente. Encargar cintas a una planta terminada para empalmes individuales convierte un ahorro de mano de obra en una penalización laboral.

Un código de color de cable flexible de 12 fibras puede seguir la convención TIA-598 o IEC según la especificación del proyecto. Nombre el estándar en la línea de especificaciones en lugar de escribir "colores estándar" y verifíquelo con la secuencia ya instalada en el marco, porque un marco poblado según dos convenciones hace que cada rastreo de fallas futuras sea más lento. Esa verificación pertenece a la aceptación del ODF y a la gestión de la fibra y no al primer fallo.

La longitud es el campo que más a menudo se rellena por costumbre, y es más aritmética que preferencia. Tome la ruta de enrutamiento desde el punto de empalme hasta la terminación, agregue la holgura que la bandeja requiere para enrollarse en su radio de curvatura mínimo especificado, agregue un margen de servicio y luego redondee al siguiente paso estándar. Una ilustración elaborada: una ruta de 1,2 m, dos bobinas en una bandeja cuyo radio mínimo indicado es de 30 mm (aproximadamente 0,19 m de fibra por vuelta, es decir, 0,38 m), más 0,1 m en la terminación, da 1,68 m, lo que se convierte en un pedido de 2,0 m. Si se ordena por debajo de ese valor, la fibra se verá obligada a superar su límite de curvatura, lo que producirá una atenuación que aparece sólo después de cerrar la bandeja. Ordene muy por encima y el exceso congestionará el casete, obstruyendo el trabajo posterior. La misma aritmética decide si el propio recinto tiene capacidad, que es el punto en el queselección de paneles de conexión y gabinetesdeja de ser una decisión separada de la especificación del pigtail de fibra óptica.

La selección de la chaqueta se rige por el código de incendios antes que nada. El PVC es un material de uso general-que se ofrece comúnmente, se especifica un cable flexible de fibra óptica LSZH donde se regulan la toxicidad y la opacidad del humo en espacios ocupados cerrados, y se aplican designaciones OFNR y OFNP donde se aplican las listas de elevadores y plenums. Se trata de decisiones de cumplimiento más que de desempeño. Escriba la lista que exige el código local de construcción, electricidad y contra incendios en lugar del nombre del material, porque el requisito varía según la jurisdicción y las especificaciones del proyecto.

Un cable flexible de fibra óptica para interiores estándar no está diseñado para exposición directa al exterior, y preferiríamos decirlo antes de realizar un pedido que después. Carece de una cubierta resistente a los rayos UV-, a la intemperie-y al refuerzo necesario para sobrevivir a los ciclos de temperatura, la entrada de humedad y el estrés mecánico. "Al aire libre" tampoco es una condición, y blindado e impermeable no son respuestas intercambiables. La exposición a los rayos UV impulsa la química de la cubierta, el agua estancada o la condensación impulsa el sellado y la protección de ingreso, el riesgo de roedores e impactos mecánicos impulsa el blindaje, y el rango de temperatura impulsa tanto la elección del material como la calificación para la que se ha probado el conjunto. Especifique las condiciones que verá la asamblea y deje que siga la construcción.

Los límites mecánicos pertenecen a la misma línea que los números propios del conjunto. Las cifras de tensión de tracción indicadas para el cable troncal de planta exterior-no se transfieren a un conjunto conectorizado corto, cuyos parámetros limitantes son la capacidad de tracción del cable de cola y la fuerza de retención del conector del extremo terminado. Solicite ambos de la hoja de datos de la construcción específica que está solicitando y solicítelos para el SKU en lugar de para la familia de productos.

Telcordia GR-326-CORE es la credencial más citada y más mal aplicada en esta categoría de productos. Establece requisitos genéricos para los conectores utilizados para unir fibras ópticas monomodo y para los conjuntos de puentes fabricados con ellas (Telcordia). Los conectores montables en campo se tratan por separado en GR-1081 y los productos de limpieza de conectores en GR-2923.

El documento que se cita con mayor frecuencia junto a él está citado incorrectamente.GR-1435-CORE son "Requisitos genéricos para conectores ópticos multifibra", lo que significa multifibra, no multimodo.Aborda conectores multi-de fibra, como conjuntos de estilo MPO-, y su tema sigue siendo el modo único-. Gran parte de la literatura de proveedores lo transcribe como la contraparte multimodo del GR-326, y los compradores heredan el error en sus propias RFQ. Si un proveedor ofrece documentación GR-326 para admitir un cable flexible de fibra óptica multimodo, la respuesta correcta es no solicitar GR-1435. Es reconocer que ningún documento Telcordia GR de esa familia cubre el producto y, en su lugar, especificar la aceptación de los grados de rendimiento IEC y los datos de pruebas de lotes.

La evidencia de calificación y la evidencia de entrega no son el mismo documento

Un informe de calificación GR-326 describe un diseño de conector que sobrevivió a un régimen de pruebas; No dice nada acerca de que el carrete llegará el próximo mes. ISO 9001 certifica que un proceso de fabricación está documentado y controlado, no que un lote cumpla con una especificación óptica, y CE y RoHS son declaraciones-de acceso al mercado y de sustancias. Lo que describe su envío es un registro de prueba vinculado a su lote, que indica el método de medición, la longitud de onda, la base de la muestra y el identificador del lote. Solicite una calificación de terceros cuando apruebe un diseño de conector en un estándar de red. Solicite registros de lote cuando acepte la entrega de un pedido de cable flexible de fibra óptica. Confundir a ambos es cómo los compradores terminan con un certificado impresionante y un carrete no verificable.

Los mismos nueve campos producen requisitos ópticos y mecánicos materialmente diferentes dependiendo de dónde aterrice el producto. Las dos columnas siguientes son una especificación inicial ilustrativa derivada de los supuestos establecidos, no un requisito universal.

Los supuestos y cómo producen la calificación.La columna GPON asume un presupuesto PON clase B+ de 28 dB, un divisor 1:32 que consume aproximadamente 17,5 dB, alrededor de 5 dB de pérdida de fibra y empalme, y dos pares de conectores acoplados. Eso deja varios dB sin asignar, por lo que el Grado C es suficiente y especificar el Grado B compra el margen que el enlace no necesita. La columna del centro de datos supone un presupuesto de canal cercano a 2,6 dB a la velocidad y alcance previstos, aproximadamente 1,0 dB de pérdida de fibra y empalme, 0,6 dB mantenidos como margen de ingeniería y cuatro pares acoplados que comparten el 1,0 dB restante. Eso permite 0,25 dB por par como media, que el Grado C consumiría por completo sin espacio libre, mientras que la media de 0,12 dB del Grado B deja espacio para el envejecimiento y el re-acoplamiento. Cambie la proporción de división, el recuento de pares o el margen reservado y la recomendación de calificación cambiará con ello. La calificación es un resultado del presupuesto, no un atributo de la aplicación.

Por nuestra parte, los nueve campos se asignan a los pasos de producción que dejan registros: verificación, corte y limpieza de fibra entrante y férula, ensamblaje de conector con curado de temperatura-controlada, programas de pulido separados para UPC y APC, inspección automática de extremo-y pruebas ópticas para pérdida de inserción, pérdida de retorno, continuidad, polaridad, secuencia de colores y longitud antes del etiquetado final. Cuál de esos registros vale la pena exigir depende de la implementación y de las diferencias prácticas entreFTTH, ODF y entornos de centros de datosDecida si necesita datos por-elemento o una estadística por lotes.

Escribe las nueve líneas. Indique el método de medición y el grado de atenuación por separado del requisito de pérdida de retorno en la línea 4, indique el año de edición y la regla de aceptación vigente en la línea 5, haga que el tipo de pulido sea una declaración para todo el canal-en lugar de una por-artículo, calcule la longitud desde el recinto y requiera cifras de tracción y retención para el SKU en lugar de para la familia. Eso por sí solo elimina la mayoría de las disputas de entrega que genera esta categoría de productos.

Por lo demás, pida documentos más que garantías. Disponibles con un pedido: hojas de datos, registros de prueba por-artículo o por-lote con el método de medición indicado, informes de pérdida de inserción y pérdida de devolución, listas de empaque y certificados de conformidad. Puedesolicitar una muestra probada según su propia especificación de nueve-líneas, con su registro de prueba por lotes. Envíe los nueve campos y le responderemos en el mismo formato, incluidas las líneas que rechazaríamos. Las opciones de especificación completa y los campos de personalización se enumeran en lapágina de producto de coleta de fibra óptica.
