Elegir un panel de conexión de fibra óptica - a menudo llamado ODF o marco de distribución óptica - rara vez es solo una cuestión de hacer coincidir un recuento de fibras con una línea en una cotización. En una sala de telecomunicaciones real, una red de acceso FTTH, una LAN empresarial o un centro de datos, el panel también tiene que fijar el cable entrante, proteger los empalmes, sujetar los adaptadores, enrutar los cables de conexión, llevar etiquetas claras y dejar espacio para crecer. Si te equivocas con esos detalles, un panel-con aspecto económico te costará silenciosamente tiempo durante la instalación y nuevamente en cada actualización futura.
Esta guía está escrita desde la perspectiva de la selección y el suministro de componentes pasivos de fibra óptica para proyectos de centros de datos, telecomunicaciones y FTTH. Recorre las decisiones que realmente importan en el sitio - capacidad, montaje, adaptadores, empalmes y administración de cables - y finaliza con matrices de selección, una lista de verificación de RFQ y una lista de verificación de inspección que puede reutilizar en su próxima compra.
¿Qué es un panel de conexión de fibra óptica/ODF?
Un panel de conexión de fibra óptica es una unidad de gestión de fibra que se utiliza para terminar, organizar, empalmar, conectar y proteger fibras ópticas. Lo encontrará en salas de telecomunicaciones, centros de datos, redes de acceso FTTH, redes empresariales y gabinetes de comunicación.
En el lenguaje de proyecto diario--, "panel de conexión de fibra óptica", "panel de conexión de fibra óptica", "ODF" y "marco de distribución óptica" se suelen utilizar indistintamente. El diseño mecánico varía, pero el trabajo es el mismo: hacer que las conexiones de fibra sean más fáciles de administrar, probar, mantener y expandir. Si desea un desglose más completo de dónde divergen los términos, esta comparación de unODF frente a un panel de conexionesen sistemas de fibra óptica es un buen punto de partida.

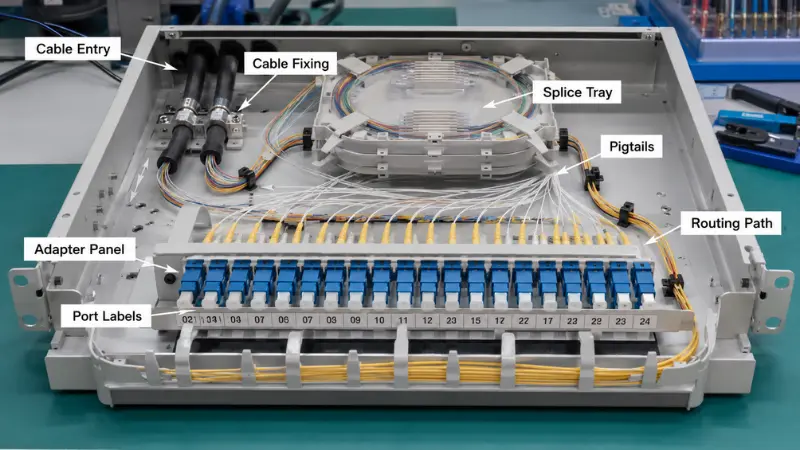

Un panel de conexión de fibra típico combina varios elementos:
- -Paneles adaptadores que contienen los acopladores SC, LC, FC o MPO
- -Bandejas de empalme que protegen los empalmes por fusión y almacenan el exceso de fibra
- -Conexiones de fibra fusionadas al cable entrante
- -Puntos de fijación de cables y puertos de entrada para alivio de tensión
- -Rutas de enrutamiento internas que mantienen el radio de curvatura
- -Un área de administración de cables de conexión en el frente
- -Etiquetas o identificación de puerto
-
¿Por qué es importante elegir el panel de conexión de fibra adecuado?
El panel de conexión suele representar una pequeña porción del presupuesto total de la red, pero tiene un efecto enorme en la calidad de la instalación y los años de mantenimiento posteriores. Un panel que se adapta al sitio permite a los instaladores encaminar las fibras de manera limpia, proteger los puntos de empalme, controlar la tensión de flexión y encontrar cualquier puerto rápidamente. Una mala elección crea rutas abarrotadas, mantenimiento incómodo, capacidad bloqueada y un campo de conexiones desordenado.
Antes de comprometerse con un modelo, debe responder tres preguntas contundentes: ¿puede soportar la cantidad de fibra que necesita ahora, puede un técnico instalarlo y mantenerlo sin luchar y puede crecer con la red en lugar de ser arrancado y reemplazado? Si alguna respuesta es no, un precio de etiqueta más bajo rara vez lo compensa.
Factores clave a considerar al elegir un panel de conexión de fibra óptica

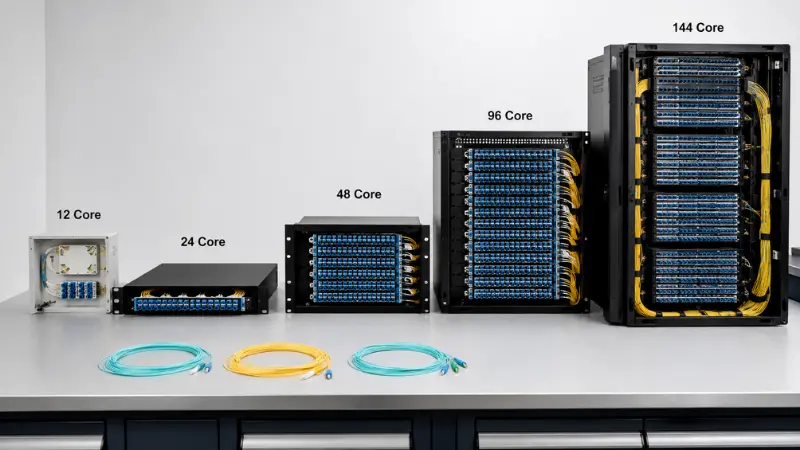

Conteo de fibras y capacidad de puertos
El recuento de fibras es el primer número que comprueban la mayoría de los compradores. Las configuraciones ODF comunes ejecutan 12, 24, 48, 72, 96 y 144 núcleos. Un pequeño punto de distribución FTTH puede funcionar con una caja de montaje en pared de 12- o 24 núcleos; una sala de telecomunicaciones o un núcleo empresarial a menudo se ubica en paneles de rack de 24 o 48 núcleos; y los centros de datos de alta densidad o los puntos troncales avanzan hacia 96 o 144 núcleos.
El error es dimensionar el panel exactamente según el recuento de fibras actual. Una regla práctica viable esfibras actuales + capacidad adicional + espacio en rack: tome las fibras que está terminando ahora, agregue espacio libre para los enlaces que pueda prever razonablemente y luego verifique lo que realmente permite la altura de su bastidor. Si un proyecto enciende 24 fibras pero es probable que el sitio se duplique, un panel de 48 núcleos generalmente cuesta mucho menos que el trabajo de cambiar la unidad más adelante.
Como punto de partida:
- Punto de acceso pequeño - 12 a 24 núcleos
- Sala de telecomunicaciones estándar - 24 a 48 núcleos
- Punto de distribución más grande - 72 a 96 núcleos
- Núcleos troncales o de centro de datos de alta-densidad - 96 y superiores

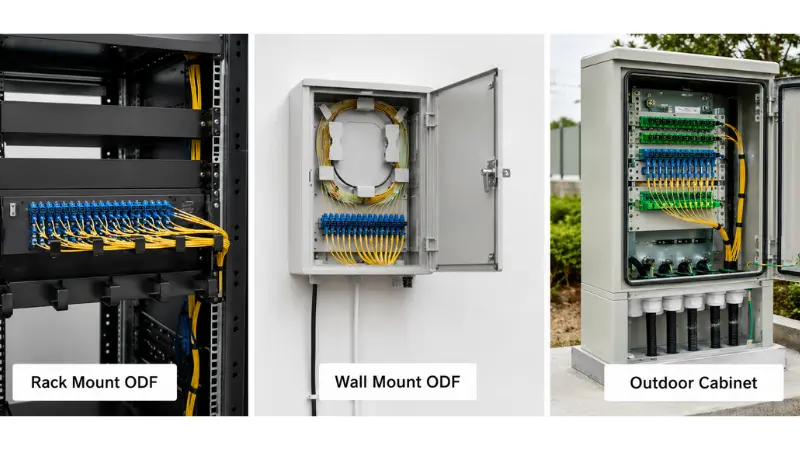

Montaje en bastidor, montaje en pared o instalación en exteriores
El entorno de instalación, más que cualquier otra cosa, dicta la forma del panel. Un panel de conexión de fibra para montaje en bastidor de 19-pulgadas se coloca perfectamente en bastidores estándar junto con conmutadores, OLT y equipos de transmisión, razón por la cual domina las salas de telecomunicaciones y los centros de datos. Un ODF de montaje en pared es adecuado para sitios sin ningún tipo de bastidor: - puntos de acceso FTTH, redes de edificios pequeños, puntos de distribución de corredores y sucursales. Un gabinete de distribución de fibra para exteriores es para gabinetes de calle y posiciones semiexteriores, donde el sellado, la resistencia mecánica y la entrada de cables importan mucho más que qué tan compacta u ordenada se vea la caja.
Determina la ubicación antes de elegir: dentro de un rack de 19-pulgadas, en una pared, dentro de un gabinete de telecomunicaciones, en un punto de acceso exterior o en una fila de un centro de datos de alta-densidad. Si el panel se coloca al aire libre, considere la protección contra el ingreso como un requisito estricto en lugar de un-algo-debe- buscar una clasificación IP indicada, una carcasa resistente a los rayos UV y prensaestopas sellados adecuados, y confírmelo en el camino.Su cable interior y exterior está instalado..
1U, 2U o superior: elección de la altura del rack
Para los paneles de rack, la altura es una decisión propia y no sólo una función del número de fibras. Un panel de conexión de fibra óptica de 1U ahorra la mayor cantidad de espacio en el rack y es el predeterminado para las filas del centro de datos, pero el mismo 1U que alberga cómodamente 24 puertos dúplex LC puede resultar estrecho una vez que intenta agregar bandejas de empalme y colocar cables de conexión en el frente. Al pasar a 2U, obtienes espacio de trabajo: bandejas más profundas, enrollado más fácil de fibra suelta y un campo de parche frontal que no te molesta durante movimientos, adiciones y cambios.
Una forma sencilla de decidir: elija 1U cuando la densidad sea la prioridad y el panel esté mayoritariamente pre-parcheado; elija 2U o superior cuando el mismo panel también deba albergar empalmes en campo, paquetes flexibles más grandes o reconfiguraciones frecuentes. Contar sólo los puertos e ignorar el espacio que esos puertos necesitan detrás y delante de los adaptadores es uno de los errores de tamaño más comunes.

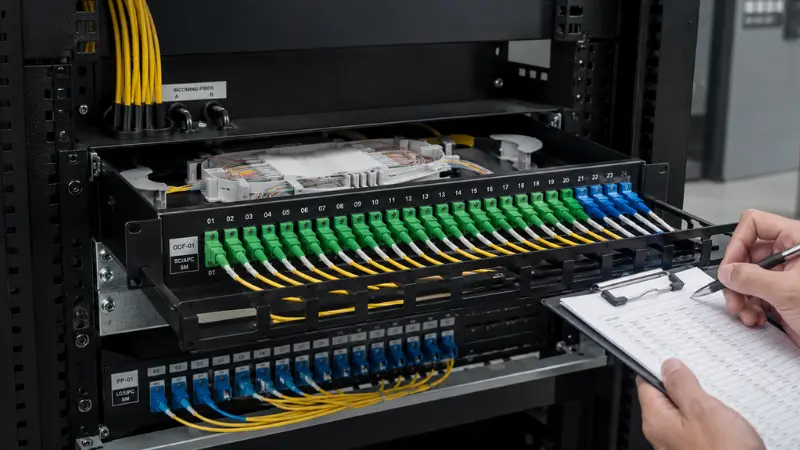

Tipo fijo versus tipo deslizante
Los paneles de rack vienen en diseños fijos y deslizantes. Un panel fijo para montaje en bastidor es más simple, más rígido y generalmente más barato - una opción sensata donde las fibras se colocan una vez y rara vez se vuelven a tocar. Un panel deslizante se desplaza hacia adelante sobre rieles para que un técnico pueda alcanzar las bandejas de empalme, los adaptadores y el enrutamiento interno sin tener que abrir nada.
La contrapartida-es dinero real versus tiempo real. En sitios donde los puertos se reconfiguran con frecuencia, una bandeja deslizante le permite trabajar en las conexiones sin quitar todo el panel del bastidor, lo que en un marco ocupado puede convertir media-hora de trabajo en unos pocos minutos. Para un enlace de bajo-contacto que permanecerá intacto durante años, el panel fijo es la mejor opción. Elija deslizamiento cuando el mantenimiento, las pruebas o las actualizaciones sean frecuentes; Elija fijos cuando no lo sean.
Tipo de adaptador: SC, LC, FC o MPO
El adaptador tiene que coincidir con los conectores que ya están en su red, por lo que esta es una decisión que usted confirma con respecto al cable, los pigtails y los puertos del equipo en lugar de adivinar.
Los adaptadores SC siguen siendo el caballo de batalla del acceso a FTTH, FTTx y telecomunicaciones. En PON y FTTH, SC/APC es la opción habitual porque la cara del extremo en ángulo de 8-grados refleja la luz parásita de regreso al revestimiento en lugar del núcleo, manteniendo baja la pérdida de retorno, exactamente lo que necesitan los divisores ópticos pasivos. SC/UPC aparece en otros enlaces estándar donde no se requiere ese ángulo. El pulido no es intercambiable: APC se acopla solo con APC, y forzar una férula de APC contra una de UPC daña a ambos. Si la pregunta sobre polaco es nueva para usted, esta explicación enlas diferencias entre PC, UPC y APClo expone claramente. La pérdida de retorno y la pérdida de inserción se clasifican enEstándares de interconexión de fibra óptica IEC, que es la referencia a la que debe rastrearse la hoja de datos de su proveedor.
Los adaptadores LC dominan los centros de datos y los equipos de alta-densidad porque el conector LC ocupa aproximadamente la mitad del tamaño del SC. Esa diferencia de tamaño es el punto: un panel LC dúplex cabe en muchos más puertos en el mismo 1U que un panel SC, lo cual es importante cuando se disputa cada unidad de rack. La mayoría de los puertos de conmutador y transceptor - SFP, SFP+, QSFP - terminan en LC, por lo que el panel generalmente sigue al equipo.
Los adaptadores FC, con su acoplamiento roscado, todavía aparecen en algunas posiciones de telecomunicaciones, prueba y medición o heredadas donde una conexión roscada-resiste la vibración. Los paneles adaptadores MPO/MTP vuelven a ser una categoría diferente: llevan 8, 12 o 24 fibras en un solo casquillo y existen para hacer práctico el cableado pre-de alta-densidad, alimentando sistemas troncales-y-de casetes en el centro de datos. Si está sopesando las opciones de densidad para una constitución densa, esta guía práctica sobrecomparando LC con MTP/MPOVale la pena leerlo primero.
Antes de realizar el pedido, establezca algunas cosas: tipo de conector (SC, LC, FC, ST, MPO/MTP); pulido (UPC o APC); adaptador simplex, dúplex o cuádruple;monomodo-o multimodo(estos no se pueden mezclar en un enlace); y si el panel se envía cargado con adaptadores y pigtails o desnudo. Un atajo para tomar decisiones rápidas:
- ElegirCarolina del Sur/APCpara PON, FTTH y la mayoría de distribución de acceso.
- ElegirLC, generalmente dúplex, cuando la densidad de puertos o la terminación{0}}del lado del switch impulsan el diseño.
- ElegirFCsolo cuando se especifica una interfaz roscada y resistente a las vibraciones-.
- ElegirMPO/MTPpara troncales troncales y cableado pre-de alta-densidad preterminado.
Panel de parches cargado vs descargado
Una pregunta que toma desprevenidos a los compradores es si el panel llegacargadoodescargado. Un panel de conexión de fibra cargado viene con los adaptadores instalados y, a menudo, los pigtails pre-instalados, por lo que el equipo de campo solo tiene que empalmar y parchar. Un panel de conexión de fibra descargado es un chasis vacío: usted mismo agrega las placas adaptadoras y los pigtails, lo que brinda flexibilidad para mezclar tipos de conectores o cambiar la configuración, pero agrega tiempo de ensamblaje en el sitio.
Elija un panel cargado cuando el tipo de conector sea fijo, los volúmenes sean repetibles y desee minimizar la mano de obra en el campo. Elija descargado cuando el proyecto todavía tenga variables abiertas - diferentes tipos de pulido en los sitios, una transición entre estándares de conectores o el deseo de almacenar un chasis y completarlo según sea necesario. Si todavía estás decidiendo cómo se terminan esas fibras en primer lugar, esta comparación deConectores rápidos contra empalmes por fusión.es un compañero útil. De cualquier manera, haga que el estado del proveedor esté cargado o descargado explícitamente en la cotización, porque el "panel de parche" por sí solo no le indica lo que hay en la caja.
Requisitos de empalme y diseño de bandeja de empalme
Algunos paneles solo conectan cables pre-preterminados; otros tienen que empalmar la fibra entrante. Si el cable óptico debe fusionarse en pigtails en el sitio, el panel necesita suficientes bandejas de empalme, manguitos de empalme y almacenamiento para enrollar la fibra sin dobleces cerrados. Un cable exterior de tubo suelto, por ejemplo, trae tubos protectores largos que necesitan un lugar donde asentarse, por lo que una bandeja que sea adecuada para un cable interior ordenado puede verse abrumada en el campo.
La capacidad de la bandeja es el detalle que la gente pasa por alto. Una sola bandeja normalmente contiene un número fijo de empalmes y fundas protectoras; Si lo excede, los técnicos comienzan a apilar fibras, lo que hace que el mantenimiento posterior sea miserable y pone en riesgo los mismos empalmes que está tratando de proteger. Confirmar cuántas fibras se van a empalmar, que haya suficientes bandejas para ellas con un poco de sobra, sicoletasestán incluidos o se piden por separado, y que aún se puede acceder a la bandeja después de que el panel esté lleno. Si desea conocer los antecedentes de la unión en sí, esta descripción general explicael propósito del empalme por fusión.
Para el cableado pre-terminado, las bandejas de empalme pueden ser innecesarias y, en su lugar, la atención se centra en las placas adaptadoras, la fijación de cables y el enrutamiento frontal-de los cables de conexión.
Entrada de cables, enrutamiento y radio de curvatura
No es lo mismo tener suficientes puertos que una buena gestión de la fibra. El panel también tiene que permitir que los cables y latiguillos entren, se dirijan y salgan sin luchar. Primero verifique la dirección de entrada con respecto al sitio - algunos paneles toman el cable desde la parte trasera, otros desde el costado o la parte superior, y los gabinetes exteriores necesitan prensaestopas sellados. Los paneles del rack deben brindarle un punto de fijación y un alivio de tensión para que el peso del cable entrante nunca tire de los empalmes.
En el interior, las fibras necesitan un camino despejado y los latiguillos no deben bloquear el acceso a los adaptadores o bandejas. El enrutamiento también debe respetar el radio de curvatura: doblar la fibra más fuerte que su mínimo nominal aumenta la pérdida de inserción y, con el tiempo, puede agrietar el vidrio. En lugar de confiar en un número que leyó en alguna parte, siga el radio de curvatura mínimo indicado por el fabricante del cable y del conector - curvatura-fibras insensibles definidas en elUIT-T G.657La recomendación tolera un enrutamiento más estricto, pero la autoridad es la hoja de especificaciones, no las conjeturas. Un panel que maneja bien esto le brinda puntos de fijación, enrutamiento interno fluido, espacio de almacenamiento libre, una separación limpia entre el cable entrante ycables de conexióny espacio para ponerse manos a la obra para el mantenimiento.
Etiquetado y expansión futura
El etiquetado se ignora durante la adquisición y luego se vuelve crítico la primera vez que alguien tiene que rastrear un circuito bajo presión. La identificación clara del puerto es lo que permite a un técnico probar un enlace, aislar una falla y evitar tirar del cable de conexión incorrecto - y, en un marco grande, un etiquetado deficiente agrega silenciosamente tiempo a cada llamada de mantenimiento y crea un riesgo real de desconectar un servicio activo.
La expansión es la otra mitad. Si todos los puertos se utilizan el primer día, la siguiente solicitud de servicio significa otro panel, más espacio en rack y más cableado. Dejar posiciones de adaptadores libres o elegir un panel con placas adaptadoras modulares hace que sea mucho más fácil agregar capacidad o cambiar tipos de conectores durante una actualización en lugar de comenzar de nuevo.
Comparación de tipos de paneles de conexión de fibra óptica
| Tipo de panel de conexión | Lo mejor para | Ventaja principal | Nota de selección |
|---|---|---|---|
| Panel de montaje en bastidor fijo | Salas de telecomunicaciones estándar y bastidores de equipos. | Sencillo, rígido y rentable- | Multa donde el acceso es poco frecuente |
| Panel de montaje en rack deslizante | Centros de datos y salas de telecomunicaciones ocupadas | Acceso frontal a bandejas sin desagregar | Vale la pena para mudanzas y cambios frecuentes. |
| Soporte de pared ODF | Acceso FTTH, LAN pequeña y distribución en edificios. | Ahorra espacio en el bastidor | Verifique la dirección de entrada y la capacidad de empalme. |
| Armario de distribución exterior | Armarios de calle y acceso exterior. | Protección ambiental | Mire la clasificación IP, la resistencia y los prensaestopas sellados |
| Panel MPO de alta-densidad | Cableado de centro de datos y backbone | La mayoría de las fibras por unidad de rack | Para sistemas de casete y troncales-y-preterminados |
Guía de selección rápida: ¿Qué ODF debería elegir?
Los factores anteriores interactúan, por lo que aquí presentamos una vista condensada que asigna escenarios de proyectos comunes a un valor predeterminado sensato. Trátelo como un punto de partida y ajústelo a su propio espacio de rack e interfaces de equipos.
| Escenario del proyecto | Panel recomendado | Adaptador | empalme | Notas |
|---|---|---|---|---|
| Pequeño punto de acceso FTTH | ODF de montaje en pared, 12–24 núcleos | Carolina del Sur/APC | Sí | Compacto; etiquetado de suscriptores fácil |
| LAN empresarial/sala de telecomunicaciones estándar | ODF en rack de 19 pulgadas, 24 a 48 núcleos | SC o LC | A menudo | Haga coincidir el adaptador con el lado del equipo. |
| Fila del centro de datos | Panel 1U LC o MPO | LC dúplex o MPO/MTP | Generalmente no | Densidad alta; cableado pre-terminado |
| Sala de telecomunicaciones con cable exterior. | Rack ODF, 48 núcleos y más, 2U si es necesario | SC o LC | Sí | Bandejas, fijación de cables y almacenamiento de cables |
| Punto de acceso exterior | Armario de distribución exterior | Carolina del Sur/APC | Sí | Clasificación IP, resistencia a los rayos UV, prensaestopas sellados |
Ejemplos prácticos de selección
Ejemplo 1: pequeño punto de distribución FTTH
Imagine un punto de distribución en la acera o en el sótano que alimenta a un grupo de suscriptores desde una PON. Llegan los cables de acometida y distribución, las fibras se empalman en pigtails y se conectan las líneas de abonado. Aquí suele ser suficiente un ODF de montaje en pared de 12 o 24 núcleos, equipado con adaptadores SC/APC para mantener baja la pérdida de retorno para la alimentación del divisor. Las limitaciones que afectan son físicas: espacio limitado en la pared, un cable de acometida que necesita un alivio de tensión adecuado y un etiquetado lo suficientemente claro como para que el siguiente técnico pueda encontrar el suscriptor adecuado sin tener que rastrear cada fibra. Confirme que la caja tenga una bandeja de empalme del tamaño adecuado para el recuento y que laDivisor PLCalimentarlo se contabiliza en el presupuesto de fibra. Para obtener una lista más amplia de piezas en una construcción PON, estoGuía de adquisición de componentes pasivos FTTHes una referencia útil.
Ejemplo 2: Instalación en rack de 1U del centro de datos
En una fila de centros de datos, el espacio en rack es escaso y la densidad de puertos es la norma. El panel es casi siempre de 19 pulgadas, 1U cuando es posible, lleno deAdaptadores LC dúplexo MPO/MTP para cableado troncal-y-casete. La mayoría de los enlaces están pre-terminados, por lo que el empalme es raro y el énfasis se desplaza hacia un campo de parche frontal limpio, un etiquetado preciso y un diseño modular que le permite agregar casetes más adelante. Un panel deslizante de 1U gana su lugar aquí: cuando un técnico tiene que volver a parchear una fila en vivo, tirar del panel hacia adelante es mejor que trabajar a ciegas detrás de los adaptadores. No mida el tamaño solo por el número de puertos - verifique que haya suficiente espacio para colocar los cables de conexión frente a un panel completamente cargado.
Ejemplo 3: Sala de telecomunicaciones con requisitos de empalme
Cuando un cable óptico exterior llega a una sala de telecomunicaciones y debe empalmarse en pigtails, un ODF de montaje en bastidor con bandejas de empalme adecuadas es la herramienta adecuada. El cable necesita fijación y alivio de tensión en la entrada, conexión a tierra para cualquier elemento metálico resistente si el diseño del cable lo requiere, protección de empalmes y suficiente almacenamiento para aflojarlo sin dobleces cerrados. La capacidad aquí suele ser de 24, 48 núcleos o más, con adaptadores SC o LC elegidos para coincidir con la transmisión o la interfaz OLT, y entrada trasera o lateral para adaptarse al diseño del rack. Si el recuento o la frecuencia de mantenimiento es alto, pasar de 1U a 2U se amortiza en la sala de trabajo. Un panel cargado - adaptadores y pigtails pre-instalados, en unCaja de 24 núcleos con bandeja de empalmesla construcción de estilo - acorta el trabajo de campo; un chasis descargado cambia eso por flexibilidad.
Errores comunes a evitar
Elegir solo por recuento de fibras
Un panel de 48 núcleos no es automáticamente mejor que uno de 24 núcleos. Si el enrutamiento interno es estrecho o las bandejas son difíciles de alcanzar, un número mayor simplemente le permitirá realizar una instalación más difícil. Capacidad de pesaje junto con la altura del bastidor, el tipo de adaptador, el espacio de la bandeja y la ruta.
Ignorar el acceso de mantenimiento
Algunos paneles parecen compactos y resultan difíciles de mantener una vez colocados en el estante. Si el espacio frontal es reducido, un panel fijo dificulta cualquier cambio futuro; donde los enlaces se reconfiguran con frecuencia, el tipo deslizante generalmente ahorra más de lo que cuesta.
Mezclar tipos de conectores sin plan
SC, LC, FC y MPO no son intercambiables, como tampoco lo son los pulimentos APC y UPC. Confirme el conector y el pulido utilizado por el cable, pigtail, transceptor, OLT, interruptor o equipo de transmisión antes de realizar el pedido, o tendrá un panel que no podrá acoplarse a la red.
Olvidando la futura expansión
Un panel completamente ocupado el primer día es un problema aplazado, no evitado. Reserve puertos de repuesto o elija un diseño modular cuando sea probable que la red crezca.
Mirando la dirección de entrada del cable
Si la entrada no coincide con el sitio - trasero, lateral, superior o inferior - la instalación se complica y el alivio de tensión rara vez termina donde lo necesita. Confirme la dirección contra el estante o la pared del frente.
Qué decirle a su proveedor antes de solicitar una cotización
Una cotización precisa depende de algunos detalles. Envíelos y un proveedor podrá recomendar el panel correcto en lugar de optar por el modelo estándar más barato:
- Aplicación - FTTH, centro de datos, sala de telecomunicaciones, LAN empresarial o gabinete exterior
- Tipo de instalación - montaje en rack, montaje en pared o exterior
- Tamaño del bastidor - 19-pulgadas y 1U, 2U o altura personalizada
- Recuento de fibras - 12, 24, 48, 72, 96, 144 u otro
- Tipo de adaptador - SC, LC, FC, ST, MPO/MTP
- Polaco - UPC o APC
- Tipo de fibra - monomodo-o multimodo
- Empalme - con o sin bandejas de empalme
- Panel cargado o descargado
- Dirección de entrada del cable
- Requisitos de coletas y cables de conexión
- Necesidades de etiquetado y embalaje.
- Expansión futura esperada
Lista de verificación de inspección: verificación del panel a la llegada
Una vez que llegan los paneles, un rápido control entrante evita problemas en el sitio. Más allá del recuento obvio, confirme los detalles que los proveedores ocasionalmente recortan para alcanzar un precio:
- El número y el tipo de adaptador coinciden con el pedido y el pulido (APC o UPC) es correcto
- Si están cargados, los pigtails tienen el conector, la longitud y el tipo de fibra correctos y están asentados limpiamente
- Las bandejas de empalme están presentes en el número acordado, con mangas y capacidad de holgura.
- El material de la carcasa y el acabado coinciden con las especificaciones - para unidades exteriores; verifique el sellado y la clasificación IP
- Los prensaestopas, el kit de montaje, las etiquetas y el paquete de accesorios están todos en la caja.
- Los datos de prueba de pérdida de inserción y pérdida de retorno se proporcionan donde se prometieron
Si la construcción incluye equipos de terminación en el mismo rack, este tutorial eninstalación de un panel de conexión y un interruptorcubre la secuencia en-el sitio.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un ODF y un panel de conexión de fibra?
R: Un ODF, o marco de distribución óptica, es el sistema de administración de fibra más amplio para terminación, empalme, conexión y almacenamiento, mientras que un panel de conexión de fibra suele ser la unidad montada en rack- o en pared-que realiza un trabajo similar de conexión y administración. Sus funciones se superponen hasta tal punto que los términos a menudo se usan juntos, y cuando el recuento de fibras es bajo, la distinción desaparece en gran medida.
P: ¿Debo comprar un panel de conexión de fibra cargado o descargado?
R: Un panel cargado se envía con adaptadores y, a menudo, con pigtails instalados, lo que minimiza el trabajo de campo cuando el tipo de conector es fijo y los volúmenes son repetibles. Un panel descargado es un chasis vacío que usted mismo completa, lo cual es mejor cuando los tipos de conectores varían según los sitios o si desea almacenar un chasis y configurarlo más tarde. Cualquiera que elija, pídale al proveedor que lo indique en la cotización.
P: ¿Cómo elijo entre un panel de conexión de fibra de 1U y 2U?
R: Elija 1U cuando el espacio en el rack sea reducido y el trabajo consista principalmente en parches pre-preterminados. Pase a 2U cuando el mismo panel también deba contener bandejas de empalme, paquetes flexibles más grandes o reconfiguraciones frecuentes - la altura adicional permite ganar espacio para trabajar detrás y delante de los adaptadores. No mida el tamaño únicamente por el número de puertos.
P: ¿Debo elegir SC/APC o LC/UPC?
R: Utilice SC/APC para PON, FTTH y la mayoría de las distribuciones de acceso, donde el pulido en ángulo mantiene baja la pérdida de retorno. Utilice LC/UPC cuando la densidad de puertos, o la terminación del lado del conmutador- y del transceptor-, impulse el diseño. El factor decisivo es el conector que ya utilizan su cable y equipo existentes; el panel debería seguirlo.
P: ¿Cuántos puertos debe tener un panel de conexión de fibra?
R: Haga coincidir los enlaces actuales y deje espacio libre. Los sitios pequeños suelen estar bien con 12 o 24 puertos; Las salas de telecomunicaciones y los centros de datos suelen necesitar paneles de 48, 96 o más-densidad. Una regla útil son las fibras actuales más una capacidad adicional realista, comparada con el espacio de rack que realmente tiene.
P: ¿Cuándo necesito un panel de conexión de fibra deslizante?
R: Elija el sistema deslizante cuando los técnicos necesiten acceso regular a bandejas de empalme, enrutamiento interno y adaptadores - racks con movimientos, adiciones, cambios, pruebas o actualizaciones planificadas frecuentes. Para enlaces que permanecen intactos durante años, un panel fijo es la mejor opción.
P: ¿Todos los paneles de conexión de fibra necesitan bandejas de empalme?
R: No. Es posible que el cableado pre-con terminación no necesite bandejas. El empalme por fusión en campo sí lo es, y luego el panel debe llevar suficientes bandejas, fundas y espacio de almacenamiento para el recuento de fibras, con un poco de sobra.
P: ¿Es un panel de conexión MPO adecuado para FTTH normal?
R: Normalmente no. MPO/MTP existe para cableado de centro de datos y backbone pre-densidad y pre-terminado. Un punto de acceso FTTH típico funciona mejor con un ODF de montaje en pared SC/APC; MPO agrega costos y complejidad que el acceso PON rara vez necesita.
P: ¿Cuál es la diferencia entre una ODF y una caja de terminación de fibra?
R: Una caja de terminación de fibra es generalmente un gabinete más pequeño para terminar y proteger una cantidad limitada de fibras, a menudo en el borde de acceso, mientras que un ODF o panel de conexión está construido para una mayor densidad y conexión continua en un bastidor o marco. La línea se difumina en recuentos bajos, donde en la práctica se superponen un ODF de montaje en pared y una caja de distribución.
Conclusión
El panel de conexión de fibra óptica adecuado coincide con mucho más que un recuento de fibras. Se adapta al entorno de instalación, el conector y el pulido que ya utiliza su red, el método de empalme, la entrada de cables, el espacio de enrutamiento, la forma en que se mantendrá y el espacio que deja para crecer. Un sitio FTTH pequeño está bien atendido por un ODF compacto de montaje en pared; un centro de datos se inclina hacia un panel de rack LC o MPO de alta-densidad; una sala de telecomunicaciones que recibe cable exterior normalmente necesita un ODF en rack con bandejas y gestión de cables adecuados.
Defina el entorno y los parámetros clave antes de realizar el pedido, compártalos con su proveedor y verifique el panel con ellos a su llegada. Esa disciplina es lo que produce un panel que es más fácil de instalar, más fácil de mantener y confiable durante toda la vida útil de la red.
