Un marco de distribución óptica (ODF) y un panel de conexión de fibra óptica albergan adaptadores, organizan cables y se montan dentro de bastidores de 19 pulgadas. Desde fuera parecen intercambiables. No lo son. Cada uno maneja una etapa completamente diferente de conectividad de fibra, e instalar el dispositivo incorrecto en el punto incorrecto de su topología generalmente significa eliminarlo más tarde.
| ¿Cuál es la diferencia entre ODF y panel de conexiones? Panel de conexión de fibra frente a ODF: diferencias clave Si bien los paneles de conexión de fibra y los ODF son componentes integrales de las redes de fibra óptica, existen algunas diferencias clave: Propósito: Los paneles de conexión de fibra se utilizan principalmente para conectar y administrar líneas de fibra óptica. Por el contrario, los ODF no solo conectan y administran, sino que también protegen el núcleo, el cable flexible del cable óptico y el ajuste de la línea. Diseño: Los paneles de conexión suelen ser más simples que los ODF y solo contienen paneles de conexión y adaptadores de fibra óptica. Los ODF, por otro lado, incluyen paneles de conexión, adaptadores de fibra óptica y también pueden incluir otros componentes como transceptores de fibra óptica, interruptores de fibra óptica, atenuadores de fibra óptica, etc. Uso: los ODF se utilizan normalmente en comunicaciones de larga-distancia y redes de gran-escala, mientras que los paneles de conexión se utilizan más comúnmente en redes locales y centros de datos. Escala: los ODF normalmente pueden admitir más conexiones de fibra, lo que los hace más adecuados para infraestructuras de red a gran-escala. En resumen, tanto los paneles de conexión de fibra como los ODF sirven para organizar y gestionar conexiones de fibra, pero su diseño, uso y escenarios de aplicación difieren. Al elegir entre estos dispositivos, considere su propósito, escala de red y requisitos de red específicos. |
¿Qué es exactamente un marco de distribución óptica (ODF)?

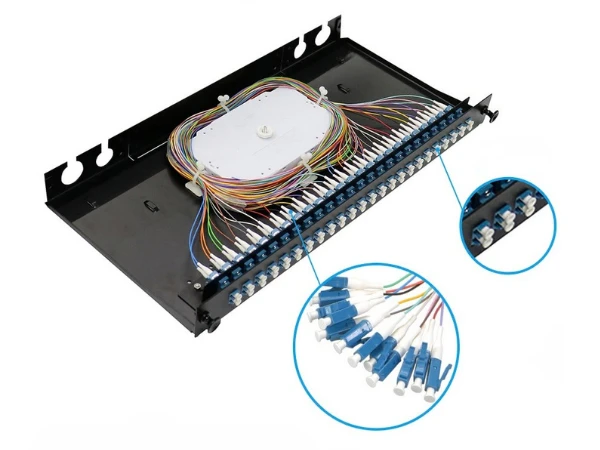

Un ODF es donde los cables de fibra óptica de la planta externa (OSP) ingresan a una instalación y se organizan para su distribución interna. Cuando un cable troncal blindado de 288-fibra llega desde la calle, no se conecta directamente a un interruptor. Ingresa al ODF, donde los técnicos quitan la cubierta exterior, separan los hilos de fibra individuales y empalman por fusión cada uno en uncoleta de fibra ópticaque proporciona un punto final conectorizado (normalmente SC, LC o FC) para la conexión cruzada-a cables de distribución internos. En muchas implementaciones de FTTH, el ODF también alberga módulos divisores PLC que dividen una única fibra alimentadora en múltiples ramas de suscriptores antes de que esas ramas abandonen la trama.
Todo ese trabajo de empalme necesita un entorno protegido. Los gabinetes ODF protegen las delicadas uniones de fusión del polvo, la humedad, la vibración y el contacto accidental, mientras que las bandejas de empalme deslizables-mantienen cada punto de empalme accesible para pruebas OTDR sin alterar las fibras adyacentes. Las guías de gestión de cables integradas imponen un radio de curvatura mínimo en cada hilo, lo que importa más de lo que la mayoría de la gente cree cuando cientos de fibras comparten un solo marco. Un ODF-de piso puede acomodar 576, 864 o más de 1000 conexiones a través de configuraciones de bandejas modulares-razón por la cual los encontrará en las oficinas centrales de los operadores y en las instalaciones de entrada del campus, donde convergen docenas de cables troncales.
¿Qué son ODF e IDF?
ODF (Marco de distribución óptica) es un dispositivo de gestión de fibra óptica que se utiliza para terminar, conectar y proteger cables de fibra óptica en entornos de centros de datos y telecomunicaciones. IDF (Marco de distribución intermedio) es un punto de distribución de red secundaria que extiende la conectividad desde el marco de distribución principal (MDF) a pisos o zonas individuales dentro de un edificio. ODF gestiona las señales de fibra óptica, mientras que IDF distribuye las conexiones de red a los usuarios finales.
¿Qué hace un panel de conexión de fibra óptica?
Un panel de conexión de fibra óptica es un gabinete-montado en bastidor que presenta filas de adaptadores (LC dúplex, SC simplex, MTP/MPO) en una placa frontal-. Detrás de la placa,-cables troncales preterminados o fibras de distribución trenzadas se conectan a la parte posterior de cada adaptador. Un técnico con un 3 metros.cable de conexión de fibra ópticase conecta en la parte frontal y completa el circuito para activar el equipo-un conmutador, un servidor, un convertidor de medios.
Sin empalmadora por fusión ni bandejas de empalme. Conecte un cable de conexión para poner en línea un nuevo servidor, desconéctelo para desmantelarlo. Los movimientos, adiciones y cambios (MAC) ocurren en segundos. Los paneles modernos de alta-densidad incluyen 24 puertos LC dúplex (48 fibras) en una sola unidad de bastidor, con diseños de casetes MTP que aumentan esa capacidad a 96 o 144 fibras por unidad. En los centros de datos donde cada unidad de rack representa un costo inmobiliario, esa densidad impulsa la mayoría de las decisiones de compra.
Diferencias clave entre ODF y Patch Panel
Un ODF es donde los cables de una planta exterior en bruto se terminan permanentemente mediante uniones de empalme por fusión-que pueden permanecer intactas durante una década. Un panel de conexión se basa exclusivamente en conectores-: cada conexión está diseñada para realizarse y desconectarse manualmente, con tanta frecuencia como lo requiera la red. Las diferencias entrecoletas de fibra y cables de conexiónreflejar esta misma división permanente-versus-flexible a nivel de componentes.
La ubicación, la construcción y la capacidad se derivan de ese único hecho. Los ODF se ubican en las instalaciones de entrada de cables, marcos de distribución principales y -salas de reuniones-construidas con gabinetes de acero de gran- calibre, alivio de tensión integrado y un generoso espacio de enrutamiento porque manejan baúles exteriores blindados. Los paneles de conexión se encuentran dentro de bastidores de equipos junto a interruptores y enrutadores, encendedores y montados-rieles-deslizables, porque su trabajo es la gestión limpia de los cables de conexión en un ambiente interior controlado. Y si bien una instalación ODF puede gestionar miles de hilos de fibra en varios marcos, un panel de conexiones optimiza la densidad total de puerto-por-rack-unidad-menos fibras empaquetadas lo suficientemente apretadas como para servir a un gabinete de equipo completo sin desperdiciar espacio vertical.
Dónde cabe cada uno en un despliegue real
En una red FTTH o FTTP típica, un ODF de nivel de operador-se ubica en la oficina central o en el gabinete de campo. Recibe cables de alimentación de la red troncal, los empalma en fibras de distribución y, a menudo, albergaDivisores de fibra óptica PLCque dividen una fibra ascendente en 16 o 32 ramas de abonados. Desde allí, los cables de distribución se extienden hasta las terminales-a nivel de la calle y las instalaciones de los suscriptores.
Los centros de datos funcionan al revés. Las fibras troncales de la red troncal del campus terminan en un ODF en la sala de entrada de fibra principal, pero la acción del día-a-día ocurre en el nivel de fila, donde los paneles de conexión de alta-densidad brindan a los administradores las conexiones de puerto que conectan y desconectan a medida que cambian las cargas de trabajo. Una sucursal o un diseño-de un solo piso-simplifica aún más las cosas: si el proveedor de servicios ofrece fibra pre-con terminación, un panel de conexiones compacto-montado en la pared maneja todo el sitio sin ningún tipo de empalme.

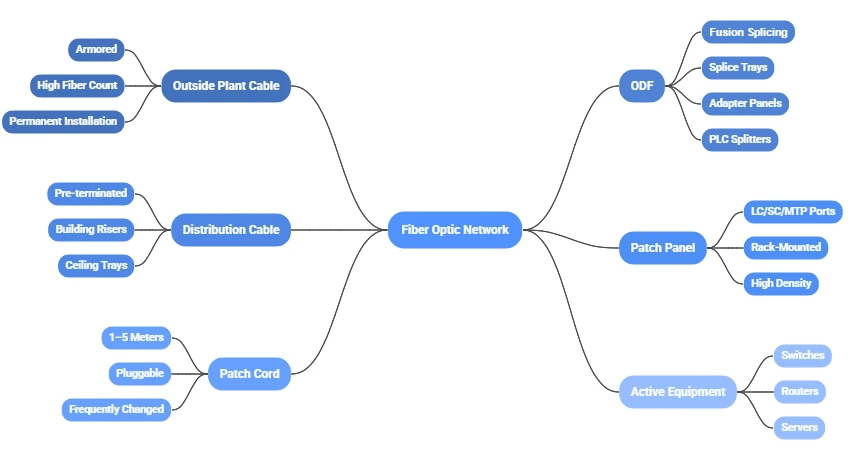

La mayoría de las redes bien-diseñadas utilizan ambos en conjunto. El ODF maneja la terminación del cable troncal y las -conexiones cruzadas- a largo plazo; el panel de conexión proporciona conectividad flexible de último-metro a los puertos del equipo. Este enfoque en capas aísla el sensible entorno de empalme de las conexiones diarias, lo que reduce el riesgo de daños accidentales a la fibra. También significa que cuando llega una expansión de red-un nuevo conmutador, una nueva fila de servidores-el único hardware que necesita cambiar es a nivel del panel de conexiones, no dentro del ODF.
Por qué la calidad del conector da forma a todo el sistema
El ODF y el panel de conexión reciben la mayor atención en las discusiones de planificación, pero los conectores hacen el trabajo óptico real. Los puertos de adaptador, las terminaciones de cable flexible y las superficies de acoplamiento de cables de conexión-todos añaden pérdida de inserción y esa pérdida se acumula. En un ODF de 144 fibras que sirve una división FTTH densa, una diferencia de 0,1 dB por conector se acumula rápidamente en cientos de pares acoplados.
La mayor parte de la diferencia de rendimiento entre un conector bueno y uno malo reside en el casquillo. La cerámica de circonio-pulida con precisión mantiene los núcleos de fibra alineados dentro de tolerancias sub-micrónicas; Los extremos mal terminados generan picos de pérdida de retorno que degradan las señales de alta-velocidad-particularmente en enlaces coherentes de 100G-y-superiores, donde cada décimo de dB cuenta. Dentro de un ODF, la calidad del conector importa incluso más que en el panel de conexión, porque un cable flexible que ha sido empalmado por fusión-y asentado en su adaptador debe permanecer durante toda la vida útil de la planta de cable. un malconector de fibra ópticaenterrado dentro de una bandeja de empalme no es algo que se cambie un martes por la tarde.
El factor de forma también influye en la densidad.Conectores LC con su casquillo de 1,25 mmofrecen aproximadamente el doble de puertos por unidad de rack en comparación con el factor de forma de 2,5 mm de SC, razón por la cual LC domina los paneles de conexión de los centros de datos modernos y aparece cada vez más en las secciones de adaptadores ODF. SC y FC todavía se mantienen firmes en las plantas de telecomunicaciones heredadas donde la compatibilidad con versiones anteriores supera las ganancias de densidad.
Cómo combinar el equipo adecuado con la escala de su red
Un enlace de sucursal de 12-fibras y una cabecera de operador de 1500-fibras no tienen casi nada en común desde una perspectiva de hardware, y especificar excesivamente desperdicia dinero de manera tan confiable como especificar insuficientemente causa interrupciones.
En el extremo más liviano,-menos de 48 fibras-un panel de conexión de montaje en pared-o en bastidor de 1U-realiza el trabajo por sí solo. Una oficina SOHO que se conecta a una ONT GPON, por ejemplo, podría necesitar solo un panel de terminación de fibra de 4- u 8-puerto cerca del punto de entrada del edificio. Los cables llegan preterminados, por lo que no hay nada que empalmar ni motivo para invertir en infraestructura de nivel ODF.
Una vez que el número de fibras cruza el rango de 48-a-288, un solo panel de conexión no es suficiente. Un campus empresarial de varios pisos o un nodo ISP regional de esta escala se beneficia al combinar un ODF dedicado en la entrada principal con paneles de conexión de montaje en rack en cada armario IDF. El ODF proporciona una capa de conexión cruzada limpia para empalmes troncales, mientras que los paneles posteriores permiten al personal de TI local redirigir las conexiones sin tener que abrir una bandeja de empalme. Seleccionando el derechotipos de conectores de fibra opticaen cada nivel, el -pulido APC para feeds divisores de largo-recorrido, UPC para-enlaces de datos de corto alcance-evita que los problemas de reflectancia se produzcan en cascada entre capas. Ésta es también la escala en la que el etiquetado y la documentación empiezan a dar sus frutos; sin un mapa de puertos claro que vincule las posiciones de empalme ODF con los puertos del panel de conexiones posteriores, la resolución de problemas de un único enlace fallido puede llevar toda una tarde.
Más allá de unos pocos cientos de fibras, el ODF se convierte en una infraestructura de construcción permanente. Los centros de datos de hiperescala y las oficinas centrales de telecomunicaciones a esta escala necesitan sistemas modulares-de piso con bandejas de empalme apilables, canales de enrutamiento integrados y paneles adaptadores de acceso frontal-que permitan el mantenimiento de los pasillos calientes-sin interrumpir las conexiones adyacentes. Se espera que el hardware instalado aquí dure entre 15 y 20 años. Grado alto-coletas monomodoy los adaptadores-probados en fábrica a nivel ODF cuestan más por adelantado, pero eliminan el flujo constante de llamadas de solución de problemas de campo que generan los componentes baratos con el tiempo.
Gestión de cables: el factor pasado por alto que prolonga la vida útil del hardware
La forma en que se enruta la fibra a través de un ODF o un panel de conexiones afecta el rendimiento tanto como el propio hardware. Las violaciones del radio de curvatura, los cables de conexión enredados y el almacenamiento apretado y flojo introducen pérdidas que aparecen en los rastros de OTDR pero que rara vez se atribuyen a la causa correcta.
La fibra monomodo (estándar G.652) tiene un radio de curvatura mínimo de alrededor de 15 mm y su violación introduce una pérdida de macrocurvatura que drena silenciosamente el presupuesto del enlace. Dentro de un ODF, las zonas de mayor-riesgo son los puntos de salida del pigtail donde las fibras se enrollan desde las bandejas de empalme hasta los paneles adaptadores y las áreas de almacenamiento de holgura donde se enrolla el exceso de fibra. Los canales de enrutamiento curvos y los portacarretes estilo mandril-en un ODF bien diseñado-mantienen cada hilo por encima del radio mínimo-incluso cuando un técnico desliza la bandeja hacia afuera para realizar el mantenimiento y la vuelve a empujar hacia adentro.
En el panel de conexiones, el problema pasa de las curvaturas internas a la gestión externa de los cables. Un panel LC de 48-puertos en un centro de datos ocupado acumula docenas de cables en cascada desde su cara frontal, y sin administradores de cables horizontales y verticales, esos cables se enredan, arrastran los cuerpos de los conectores y cargan el resorte de la férula con una fuerza lateral constante. Esa presión mecánica acelera el desgaste de los extremos y aumenta gradualmente la pérdida de inserción, un problema que los cierres de velcro, los bucles de servicio adecuados y el etiquetado consistente pueden evitar por completo si la disciplina existe desde el primer día.
El diseño de ODF también afecta la frecuencia con la que se alteran los conectores aguas abajo. Cuando las fibras troncales tienen una holgura de servicio adecuada y rutas de enrutamiento limpias, las pruebas de OTDR y los empalmes de mantenimiento se realizan sin tirar ni apretar ninguna fibra. Cada vez que un conector se tensa, se desenchufa y se vuelve a colocar, su extremo final sufre contaminación y micro-rayones. Diseñar para un acceso con poca fuerza-desde el principio significa menos toques de mantenimiento-y menos toques de mantenimiento significan una mayor vida útil del conector.
Poniéndolo todo junto
ODF o panel de conexiones no es una decisión entre dos opciones para la mayoría de las redes-es una cuestión de qué dispositivo va a dónde. El ODF termina los cables troncales y proporciona -conexiones cruzadas- a largo plazo. El panel de conexión ofrece a los técnicos una capa de conexión flexible cerca del equipo. Conseguir esa topología correcta es el primer paso.
El segundo paso es todo lo que lo rodea: calidad de la férula y grado de pulido adaptados a cada capa, tamaño de la carcasa basado en recuentos de fibras reales en lugar de conjeturas y enrutamiento de cables que protege los conectores de tensiones mecánicas innecesarias. Nada de eso es un trabajo glamoroso, pero es la diferencia entre una planta de fibra que funciona limpiamente durante 15 años y una que genera una llamada de servicio cada trimestre.
