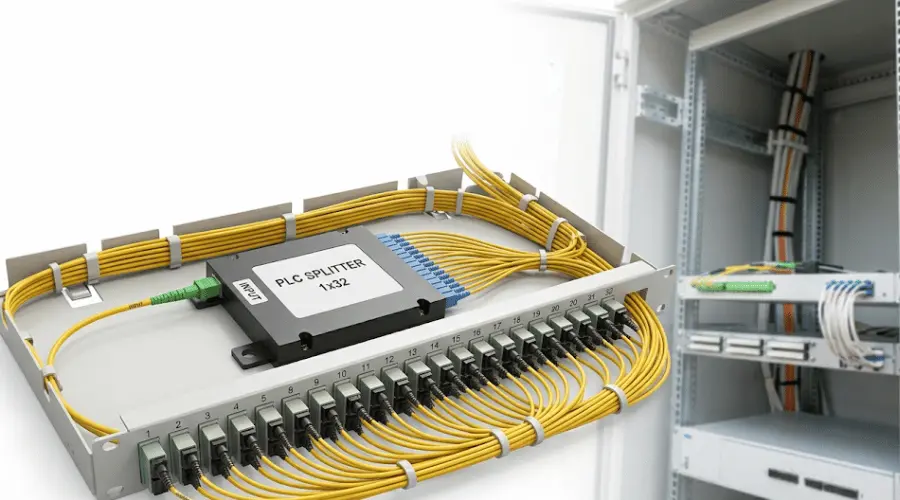

Un divisor PLC (divisor de circuito Planar Lightwave) es un componente óptico pasivo que divide una única señal óptica en múltiples señales de salida sin requerir energía eléctrica. En redes de acceso de fibra construidas sobredivisor ópticotecnología, los divisores PLC sirven como elemento de distribución central - permitiendo que una fibra alimentadora desde la oficina central llegue a docenas de suscriptores a través de un dispositivo compacto y confiable.

Para los ingenieros que planean una implementación de FTTH o para los compradores que comparan opciones de divisores para un proyecto PON, las preguntas clave suelen ser las mismas: qué relación de división se adapta a la red, qué tipo de paquete funciona para el gabinete y si PLC o FBT es la mejor opción. Esta guía cubre esas preguntas en detalle - con criterios de selección prácticos, datos comparativos y consideraciones de implementación extraídas de escenarios de acceso a fibra del mundo real-.

¿Qué es un divisor PLC y cómo funciona?

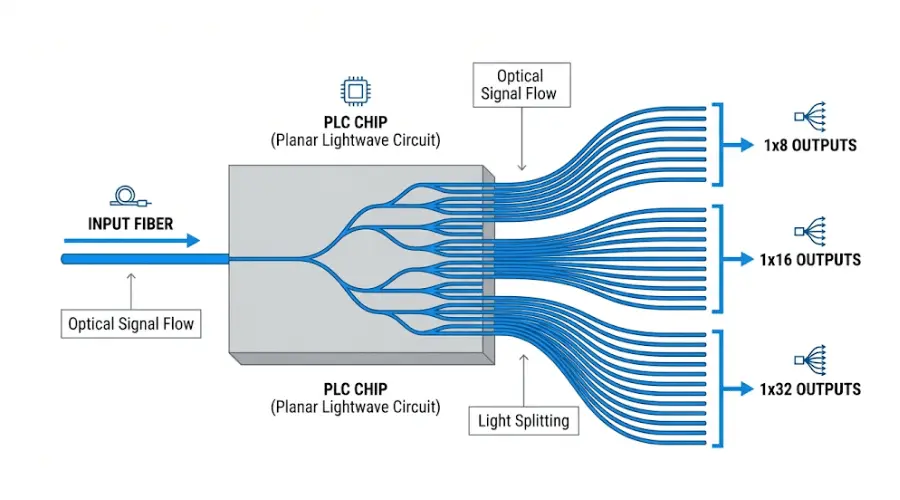

PLC significa Circuito Planar Lightwave. A diferencia de los métodos más antiguos de fibra-fundida, un divisor PLC se fabrica utilizando tecnología de guía de ondas ópticas basada en sílice-sobre un sustrato plano - un proceso que a veces se compara con la litografía de semiconductores. La señal óptica entrante ingresa a través del puerto de entrada, viaja a lo largo de una estructura de guía de ondas grabada con precisión y se divide en múltiples rutas de salida. Las configuraciones comunes incluyen 1x2, 1x4,1x8, 1x16, 1x32y 1x64.

Debido a que es un dispositivo pasivo, un divisor PLC no requiere fuente de alimentación externa. La distribución de la señal se produce completamente a través de la guía de ondas óptica -, que es una de las razones por las que los divisores PLC se prefieren en redes de acceso donde-la confiabilidad a largo plazo y el mantenimiento mínimo son importantes. El diseño de la guía de ondas también permite que los divisores PLC operen en un amplio rango de longitudes de onda, que generalmente cubren de 1260 nm a 1650 nm, lo que significa que un solo divisor puede manejar longitudes de onda ascendentes, descendentes y de superposición de video simultáneamente en una implementación GPON o XGS-PON.

Por qué la producción uniforme es importante en la práctica

En una red de fibra multi-usuario, el terminal de red óptica (ONT) de cada suscriptor necesita recibir una señal lo suficientemente fuerte para mantener un servicio confiable. Si las salidas del divisor varían significativamente, algunos usuarios pueden experimentar un rendimiento degradado mientras que otros tienen un margen excesivo -, lo que complica la planificación del presupuesto del enlace y la resolución de problemas futuros. Los divisores PLC están diseñados para mantener la uniformidad de salida dentro de un rango estrecho (normalmente menos de 1,5 dB de variación entre puertos para una unidad de 1x32), lo que simplifica el presupuesto de energía en todos los puntos finales conectados.

Por qué los divisores PLC son la opción estándar en redes PON y FTTx

Las redes ópticas pasivas dependen de divisores para compartir un único puerto OLT (Terminal de línea óptica) entre varios suscriptores. En elEstándar UIT-T G.984 GPON, la red de distribución óptica (ODN) entre la oficina central y el lado del abonado está compuesta enteramente por elementos pasivos - fibras, divisores y conectores. Los divisores PLC son el tipo de divisor más implementado en esta arquitectura porque admiten las relaciones de división (hasta 1x64 en la práctica común) y los rangos de longitud de onda que requieren los sistemas GPON, EPON y XGS-PON.

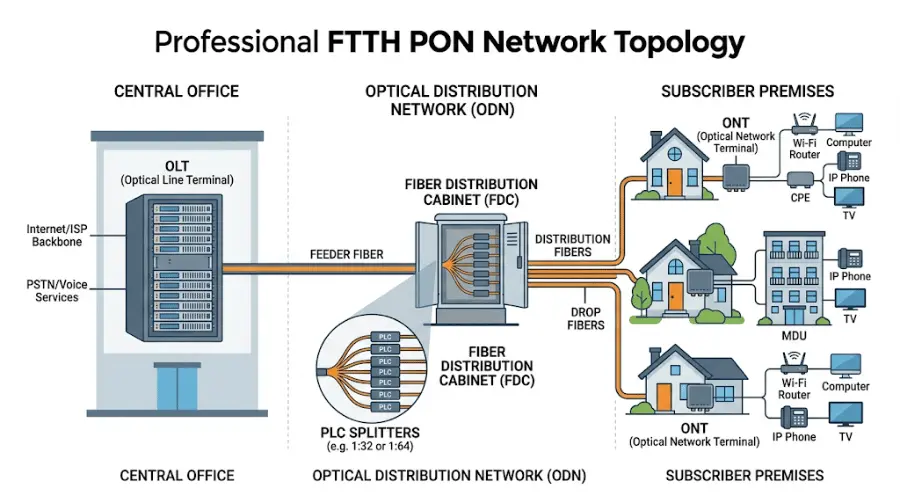

En una implementación FTTH típica, se coloca un divisor PLC en un bastidor de oficina central, en un gabinete de distribución de fibra exterior o en una-caja de distribución de fibra a nivel de edificio -, según la topología de la red y la densidad de suscriptores. El objetivo no es sólo dividir la señal, sino hacerlo en una ubicación que equilibre la eficiencia del enrutamiento de la fibra, el espacio del gabinete y la facilidad de mantenimiento futuro. Para los operadores que construyen redes de acceso residencial, un divisor PLC 1x32 en la capa de distribución es una base común - aunque la proporción real depende del número de suscriptores, la distancia y las limitaciones del presupuesto de enlaces.

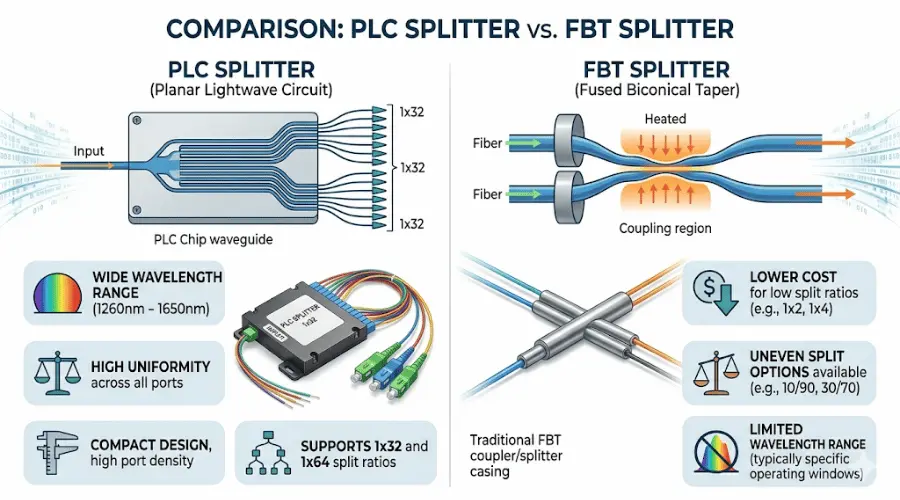

Divisor PLC versus divisor FBT: una comparación práctica

La elección entre PLC yDivisores FBT (cono bicónico fundido)es una de las preguntas más comunes en la adquisición de redes de fibra. Ambos son divisores ópticos pasivos, pero difieren en el método de fabricación, las características de rendimiento y los casos de uso ideales. La siguiente tabla resume las diferencias clave basadas enespecificaciones estándar de la industria-.

Cuándo elegir PLC en lugar de FBT

Para implementaciones estructuradas de FTTH y PON donde la relación de división es 1x8 o superior, los divisores PLC son generalmente la opción más práctica. Ofrecen una mejor uniformidad de salida, una mayor compatibilidad de longitudes de onda y un rendimiento más predecible a largo plazo--, especialmente en entornos con variaciones de temperatura. Según los criterios de prueba definidos enTelcordia GR-1209-CORE, los divisores PLC deben demostrar una pérdida de inserción estable bajo tensión mecánica y ambiental, lo que respalda su uso en recintos tanto interiores como exteriores.

Cuando FBT todavía puede tener sentido

Los divisores FBT siguen siendo una opción razonable para aplicaciones simples-de baja relación -, por ejemplo, una división 1x2 o 1x4 en un grifo de monitoreo de corto-alcance o un enlace de punto-a-punto sensible al costo-. También admiten relaciones de división desiguales (como 20/80 o 10/90), que los divisores PLC no suelen ofrecer. Sin embargo, los compradores deben tener cuidado al utilizar divisores FBT más allá de 1x4 en redes de producción, ya que la uniformidad y la confiabilidad se degradan con un mayor número de puertos.

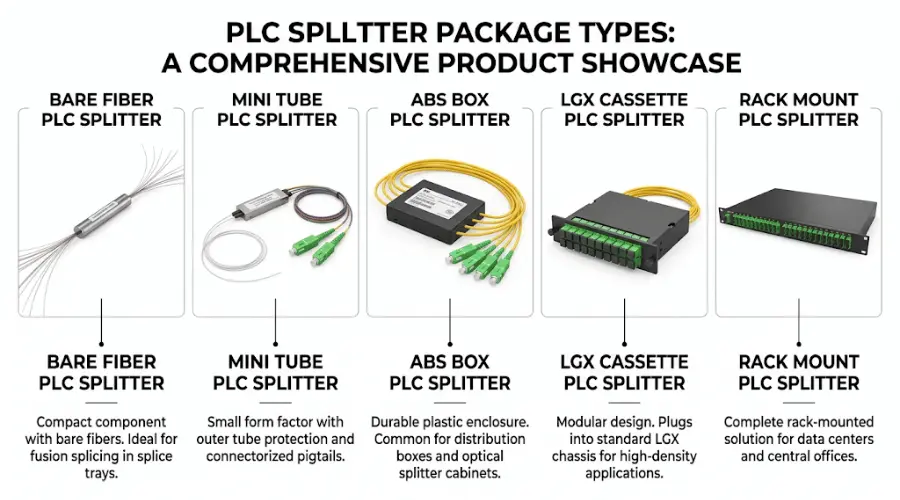

Tipos comunes de divisores de PLC y formatos de paquetes

Elegir un divisor PLC implica más que seleccionar una relación de división. El formato del paquete determina cómo se integra el divisor en la infraestructura de red física -, incluidos gabinetes, bandejas de empalme y marcos de distribución.

Configuraciones 1xN y 2xN

Un divisor PLC 1xN tiene una entrada y N salidas. Este es el formato estándar para la mayoría de los escenarios de distribución de fibra. Un divisor PLC 2xN proporciona dos entradas, lo que permite redundancia de ruta o arquitecturas-de fuente dual - un diseño que a veces se especifica en redes de nivel de operador-o proyectos que requieren conmutación de protección en el nivel del divisor.

Divisores PLC de fibra desnuda y minitubo

Se trata de formas compactas y sin empaquetar donde el chip divisor está protegido por un tubo de acero con cables flexibles de fibra desnuda en ambos lados. A menudo se utilizan dentro de cierres de empalme, cajas de distribución o conjuntos OEM donde el espacio es reducido y el divisor estará protegido aún más por un gabinete externo. En las construcciones FTTH que utilizan cables de acometida pre-conectorizados y cajas de terminales pequeñas, los divisores de fibra desnuda ayudan a mantener el espacio total mínimo.

Divisores del PLC de la caja del ABS

El embalaje en caja de ABS encierra el divisor en una carcasa de plástico compacta con cables flexibles de fibra que salen de ambos extremos. Este formato ofrece una protección moderada y se utiliza ampliamente en-implementaciones de uso general - desde gabinetes de distribución hasta cajas-montadas en la pared. También es la opción más común cuando la instalación no sigue un marco de rack o panel estandarizado.

Divisores PLC de casete LGX

Los casetes LGX (Lightguide Cross-Connect) están diseñados para encajar en paneles de rack estándar de 19-pulgadas y marcos de distribución de fibra. Cuando es necesario organizar la gestión de la fibra por puerto y etiquetarla claramente, un divisor de casete LGX proporciona un enfoque modular y estructurado. Esta es una opción frecuente en entornos de oficinas centrales y sótanos de edificios con múltiples inquilinos dondeSistemas ODF o patch panelya están en su lugar.

Divisores PLC-de montaje en bastidor

Para implementaciones de alta-densidad en salas de datos, oficinas centrales o cabeceras-PON de gran-escala, los divisores PLC-montados en bastidor se integran directamente en un chasis de 1U o 2U. Este formato admite enrutamiento de cables organizado, acceso al panel frontal-para parches y una identificación más sencilla de los puertos divisores individuales durante el mantenimiento.

Conectorizado versus no conectorizado

Los divisores PLC están disponibles con conectores de fibra óptica-instalados de fábrica (como SC/APC, LC/UPC o FC/APC) o con extremos de fibra desnudos para empalmes en campo. Los modelos conectorizados simplifican la instalación y reducen-la mano de obra en el sitio -, especialmente útiles en implementaciones a gran-escala donde la velocidad importa. Los divisores sin conector ofrecen más flexibilidad cuando el estándar de terminación varía en las diferentes partes de la red.

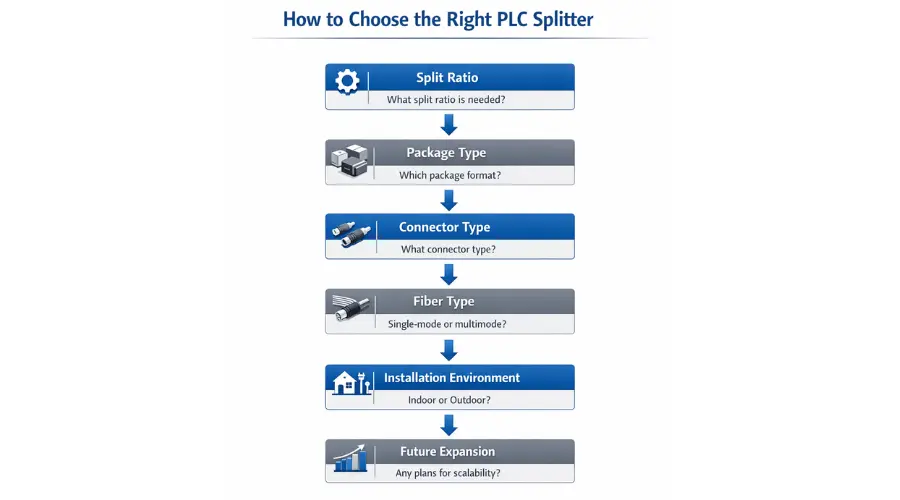

Cómo elegir el divisor PLC adecuado para su implementación

La selección de un divisor PLC para un proyecto real comienza con la arquitectura de red - no con el catálogo de productos. La proporción de división, el tipo de paquete, el formato del conector y el entorno de instalación deben alinearse con el plan de implementación. A continuación se muestra un enfoque estructurado que cubre los puntos de decisión más críticos.

Paso 1: determinar la proporción de división según el diseño de la red

La relación de división define cuántos puertos de salida proporciona el divisor - e impacta directamente la potencia óptica disponible en cada punto final. Cada duplicación del recuento de división añade aproximadamente 3 dB de pérdida por puerto. La siguiente tabla proporciona una referencia rápida para hacer coincidir las proporciones de división con escenarios de implementación comunes.

Nota: Los valores de pérdida de inserción anteriores representan especificaciones máximas típicas para divisores PLC. Utilice siempre los valores máximos de la hoja de datos del fabricante al calcular los presupuestos de enlaces. La pérdida del conector (normalmente 0,3 dB por par acoplado) se suma al total.

No seleccione la proporción de división más alta sólo porque el proyecto pueda crecer. Una división de 1x64 consume significativamente más presupuesto de enlace que una de 1x32, lo que limita la distancia de alcance y deja menos margen para el envejecimiento del conector y las curvaturas de la fibra. En la práctica, muchos operadores implementan 1x32 como valor predeterminado para GPON FTTH, reservando 1x64 para áreas de corto-alcance y alta-densidad donde la distancia OLT-a-suscriptor es inferior a 10 km.

Paso 2: elija el tipo de paquete según el entorno de instalación

El formato del paquete debe coincidir con la infraestructura física donde se instalará el divisor. El embalaje no coincidente es una fuente común de retrasos en la instalación. - un divisor que no se ajusta a la bandeja, el gabinete o el marco significa que se debe volver a trabajar en el campo.

Paso 3: Confirmar los requisitos del conector y de la fibra

Antes de realizar un pedido, verifique estos detalles con el diseño de la red y la infraestructura existente:

• Tipo de conector - Carolina del Sur/APCes la opción más común para redes FTTH PON; LC/UPC se utiliza a menudo en centros de datos o entornos de paneles de alta-densidad. Haga coincidir el conector con los adaptadores de fibra óptica ya instalados en el gabinete.
• tipo polaco- APC (contacto físico en ángulo) es estándar para PON porque proporciona una mayor pérdida de retorno, lo cual es fundamental para la superposición de video analógico y la transmisión sensible. UPC se utiliza en algunas configuraciones empresariales o de prueba. Mezclar conectores APC y UPC en el mismo enlace provocará grandes pérdidas y posibles daños al equipo. Para una comparación detallada, consulte la guía sobreTipos de pulido PC versus UPC versus APC.
• tipo de fibra- La mayoría de los divisores PLC utilizan fibra monomodo G.657.A1 o G.657.A2-, que ofrece un rendimiento de curvatura mejorado en comparación con el estándar G.652D. Confirme que esto coincida con el tipo de fibra utilizado en el resto de la red.
• Longitud del cable- Si solicita un divisor conectorizado, especifique la longitud del cable flexible necesaria para el enrutamiento dentro del gabinete. El exceso de cable crea problemas de gestión; muy poco cable impide la conexión adecuada.

Paso 4: Plan de expansión y mantenimiento

Un divisor es un-componente de infraestructura de larga duración. En implementaciones estructuradas de FTTH, los compradores a menudo evalúan no sólo el número inmediato de suscriptores, sino también el potencial de crecimiento futuro, la compatibilidad del gabinete para módulos adicionales y la facilidad de identificación de puertos durante el aislamiento de fallas. Elegir un formato de paquete modular (como casetes LGX) y dejar capacidad adicional en el marco de distribución simplifica las adiciones futuras de divisores sin interrumpir las conexiones existentes.

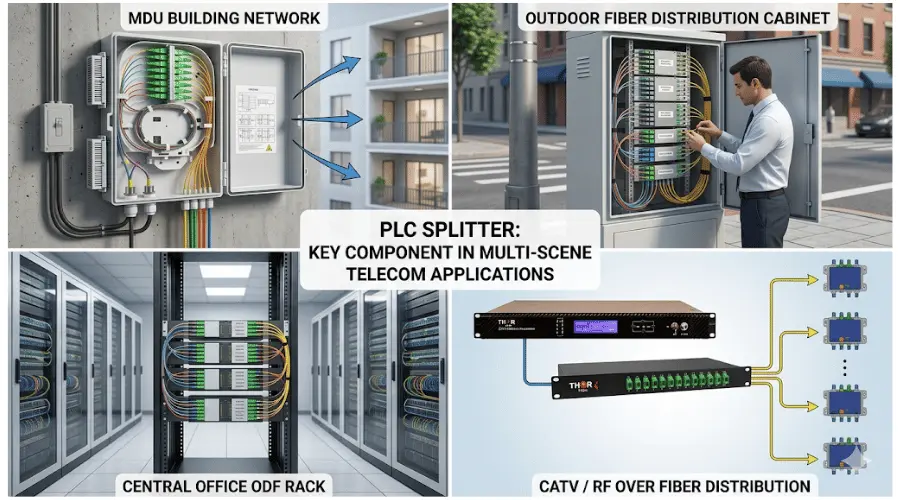

Aplicaciones del divisor PLC más allá de FTTH

Si bien FTTH y PON representan el mercado más grande para divisores PLC, la tecnología se utiliza en varios otros escenarios de distribución de fibra.

Redes de acceso GPON, EPON y XGS-PON

Los divisores PLC son un elemento fundamental del ODN en todos los principales estándares PON. En un sistema GPON compatible conUIT-T G.984.3, el divisor se ubica entre el OLT y hasta 64 ONU, distribuyendo el tráfico de transmisión descendente y combinando ráfagas ascendentes. La misma infraestructura de divisor físico admite implementaciones de EPON (IEEE 802.3ah) y XGS-PON (ITU-T G.9807.1) de próxima-generación -, una consideración importante para los operadores que planean actualizaciones tecnológicas en plantas de fibra ODN existentes.

CATV y RF-sobre-distribución de fibra

Los divisores PLC también se utilizan en sistemas de superposición CATV donde una señal de vídeo de 1550 nm se combina con longitudes de onda de datos GPON y se distribuye a través de la misma fibra. El rango operativo de banda ancha del divisor (que cubre 1550 nm junto con 1310 nm y 1490 nm) le permite manejar las tres longitudes de onda sin requerir etapas de división separadas.

Unidades de vivienda múltiple (MDU) y redes de campus

En los proyectos de cableado de MDU, los divisores PLC a menudo se implementan dentro de los sótanos de los edificios o en puntos de distribución a nivel del piso-para dar servicio a varios apartamentos desde una única fibra alimentadora. Aplan de cableado de MDU bien-diseñadoconsidera la ubicación del divisor, el tamaño del gabinete y la cantidad de pisos atendidos por divisor para minimizar los recorridos de fibra y simplificar la activación del suscriptor.

Monitoreo de fibra y acceso a pruebas

Los divisores PLC de baja-relación (1x2 en proporciones 1/99 o 5/95, cuando estén disponibles, o 1x2 estándar para divisiones iguales) a veces se utilizan como derivaciones de monitoreo en segmentos de red que requieren un monitoreo continuo del rendimiento óptico sin interrumpir el tráfico en vivo.

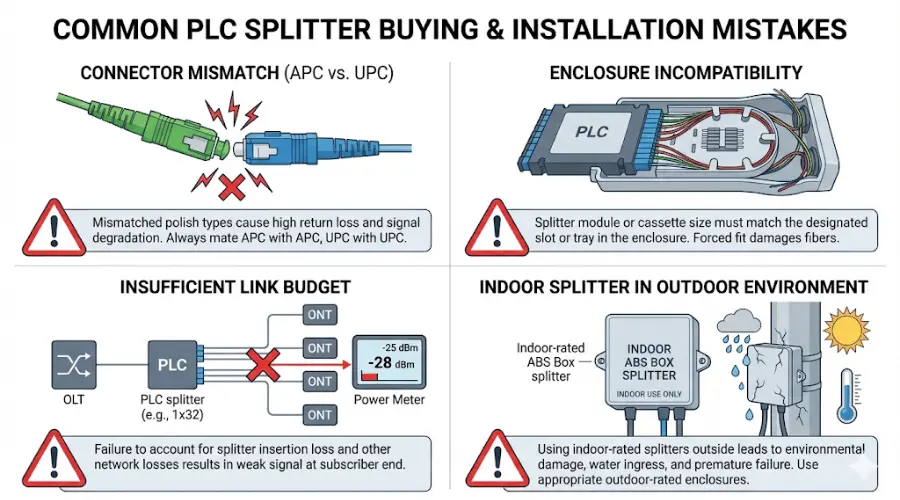

Errores comunes que se deben evitar al comprar divisores PLC

Incluso los equipos de adquisiciones experimentados encuentran problemas que podrían evitarse con mejores especificaciones iniciales. A continuación se detallan los problemas más frecuentes que se observan en los proyectos de acceso a fibra:

• Seleccionar la proporción de división sin verificar el presupuesto del enlace.Un divisor 1x32 introduce aproximadamente 17 dB de pérdida sólo en el divisor. Si la pérdida total de ruta (incluida la atenuación de la fibra, la pérdida del conector y la pérdida del divisor) excede el presupuesto de energía OLT/ONT, los suscriptores en el extremo lejano experimentarán una degradación del servicio. Calcule siempre el presupuesto completo del enlace antes de finalizar la proporción de división.
• Ignorando la compatibilidad del gabinete.Un casete LGX que no se ajusta a la bandeja del panel de conexiones existente, o una caja de ABS demasiado grande para la caja de distribución, genera retrabajos innecesarios. Solicite las dimensiones del gabinete y las especificaciones de la bandeja antes de realizar el pedido.
• Mezcla de conectores APC y UPC.Este es uno de los errores de campo más comunes. Un conector SC/APC acoplado con un adaptador SC/UPC provoca una pérdida de inserción alta y una pérdida de retorno deficiente - y puede dañar la cara del extremo de la fibra. Estandarice el tipo de pulido en todo el enlace ODN.
• Pasando por alto las calificaciones medioambientales para uso en exteriores.Es posible que un divisor clasificado para uso en interiores no sobreviva los ciclos de temperatura, la humedad o la exposición a los rayos UV en un gabinete exterior. Para instalaciones al aire libre o semi-exteriores, verifique el rango de temperatura de funcionamiento y confirme el cumplimiento de los estándares de pruebas ambientales como Telcordia GR-1209 y GR-1221.
• Comprar solo por precio unitario.Un divisor de costos- más bajo con una mayor pérdida de inserción o una variación de producción más amplia puede costar más a largo plazo debido a la solución de problemas adicionales, el alcance reducido y el reemplazo prematuro. Evalúe el costo total de propiedad, no solo el precio por pieza.

Lista de verificación de selección del divisor PLC

Antes de finalizar una orden de compra, confirme los siguientes elementos con el diseño de su red y las condiciones del sitio:

• El ratio de división coincide con el número de suscriptores, el plan de crecimiento y el cálculo del presupuesto de enlaces
• El tipo de paquete se adapta al gabinete o marco de distribución de destino
• El tipo y pulido del conector (APC/UPC) son consistentes con los componentes ODN existentes.
• El tipo de fibra (G.657.A1, G.657.A2 o G.652D) coincide con el estándar de red
• La longitud del cable flexible se especifica para la ruta de enrutamiento del gabinete
• El rango de temperatura de funcionamiento cubre el entorno de instalación (interior, exterior o mixto)
• El proveedor proporciona informes de prueba que muestran la pérdida de inserción, la uniformidad y la pérdida de retorno por unidad
• El divisor cumple con los estándares de confiabilidad aplicables (Telcordia GR-1209-CORE, GR-1221-CORE o equivalente)

Preguntas frecuentes

¿Cuál es la diferencia entre un divisor PLC y un divisor óptico?

Undivisor ópticoEs una categoría amplia de dispositivos pasivos que dividen señales ópticas. PLC y FBT son los dos tipos principales. Un divisor PLC utiliza tecnología de guía de ondas para un rendimiento constante en un amplio rango de longitudes de onda, mientras que un divisor FBT utiliza fibras fusionadas y es más adecuado para aplicaciones de longitud de onda única- de baja-relación.

¿Qué relación de división debo elegir para un divisor PLC en un proyecto FTTH?

En la mayoría de las implementaciones FTTH basadas en GPON-, el punto de partida estándar es una relación de división de 1x32. Para grupos más pequeños o extensiones rurales, 1x8 o 1x16 pueden ser suficientes. Para áreas urbanas de alta-densidad con distancias cortas de OLT-a-suscriptores, se puede considerar 1x64 - pero solo si el presupuesto del enlace lo admite. La decisión siempre debe validarse mediante un cálculo del presupuesto de energía que tenga en cuenta la longitud de la fibra, el número de conectores y la pérdida del divisor.

¿Pueden los divisores PLC admitir actualizaciones XGS-PON y 10G-PON?

Sí. Debido a que los divisores PLC operan en un amplio rango de longitudes de onda (1260–1650 nm), el mismo divisor físico implementado para GPON puede admitir XGS-PON (que utiliza diferentes longitudes de onda descendentes y ascendentes) sin reemplazo. Esta es una ventaja clave de la tecnología PLC para los operadores que planean la migración de tecnología en plantas de fibra existentes.

¿Qué tipo de conector es más común para los divisores PLC en redes PON?

SC/APC es el tipo de conector dominante para aplicaciones FTTH y PON. El pulido en ángulo proporciona una mayor pérdida de retorno, lo cual es importante para los sistemas que transportan señales de superposición de video analógico. En entornos empresariales o de centros de datos, LC/UPC es más común debido a su factor de forma más pequeño y su mayor densidad de puertos. Para obtener una descripción completa, consulte laGuía de tipos de conectores de fibra óptica..

¿Cómo calculo la pérdida total del enlace cuando uso un divisor PLC?

La pérdida total del enlace es la suma de la atenuación de la fibra (normalmente 0,35 dB/km a 1310 nm para fibra monomodo-), la pérdida del conector (aproximadamente 0,3 dB por par acoplado), la pérdida de empalme (aproximadamente 0,1 dB por empalme de fusión) y la pérdida de inserción del divisor (consulte la especificación máxima del fabricante). El total debe estar dentro del presupuesto de energía del transmisor-al-receptor definido por el estándar PON -; por ejemplo, GPON Clase B+ permite una pérdida ODN máxima de 28 dB.

¿Se pueden utilizar los divisores PLC en exteriores?

Sí, pero el paquete y el gabinete deben estar clasificados para el ambiente exterior. Las consideraciones clave incluyen el rango de temperatura de funcionamiento (–40 grados a +85 grados para la mayoría de los divisores PLC de grado industrial-), protección de ingreso (IP65 o superior para el gabinete) y resistencia a los rayos UV de las cubiertas de los cables. Los divisores instalados en gabinetes exteriores deben cumplir con los requisitos de pruebas ambientales y mecánicas especificados en Telcordia GR-1209 y GR-1221. Para obtener orientación sobre la infraestructura de fibra exterior, consulte laGuía de instalación de cables de fibra para interiores y exteriores..

¿Cuál es la diferencia entre un divisor PLC 1xN y 2xN?

Un divisor 1xN tiene una entrada y N salidas. Un divisor 2xN tiene dos entradas, lo que proporciona redundancia de ruta - si una fibra de entrada falla, la segunda entrada puede continuar alimentando las salidas. 2Las configuraciones xN generalmente se usan en redes de nivel de operador-donde la protección de ruta de fibra se especifica en el nivel ODN.

¿En qué se diferencia un divisor PLC de unacoplador de fibra óptica?

Un divisor PLC está diseñado para dividir una señal de entrada en varias salidas (distribución de uno-a-muchos). Un acoplador de fibra óptica puede combinar señales de múltiples entradas en una salida o dividirlas en ambas direcciones. En la práctica, los términos a veces se usan indistintamente para dispositivos 1x2 o 2x2, pero para la distribución PON con relaciones de división más altas, el término estándar de la industria es "divisor PLC".

Consideraciones finales

Un divisor PLC es un componente fundamental en las redes de acceso de fibra modernas - y no solo una línea de productos básicos. La elección correcta de la relación de división, el tipo de paquete, el formato del conector y el grado de calidad afecta directamente el rendimiento de la red, la eficiencia de la instalación y el costo de mantenimiento a largo plazo-. Para operadores y equipos de adquisiciones que evalúanOpciones de divisor PLC, comenzar desde el diseño de la red y trabajar con la lista de verificación de selección anterior conducirá a mejores resultados que elegir únicamente por el precio o la disponibilidad.

Para proyectos que involucran más amplioAdquisición de componentes pasivos FTTH- incluidos conectores, pigtails, cables de conexión y cajas de distribución - alinear las especificaciones del divisor con el resto de la lista de materiales de ODN garantiza la compatibilidad y reduce el riesgo de problemas de campo durante la instalación y la puesta en marcha.
