Un divisor óptico es un dispositivo pasivo de fibra óptica que divide una señal de luz entrante en dos o más señales de salida, distribuyendo energía óptica a través de múltiples rutas de fibra sin requerir energía eléctrica.
En una red GPON o EPON, es el componente que hace posible la arquitectura punto-a-multipunto: - una fibra sale de la oficina central y docenas de suscriptores se conectan en el otro extremo. Sin él, cada cliente necesitaría un tendido de fibra dedicado hasta la OLT, y la economía de FTTH se vendría abajo.
Esta guía cubre el principio de funcionamiento detrás de la división óptica, las-diferencias del mundo real entre las tecnologías PLC y FBT, las especificaciones de rendimiento que realmente importan durante la adquisición y consejos-basados en escenarios para elegir el divisor correcto. Si ha implementado una infraestructura PON o está planeando una nueva construcción, los detalles aquí deberían ahorrarle algunos dolores de cabeza en la etapa de diseño.
¿Cómo funciona un divisor óptico?
La física es sencilla. Cuando la luz viaja a través de una fibra monomodo-, la mayor parte de la energía permanece en el núcleo de 9 µm - pero no toda. Una pequeña fracción se filtra al revestimiento. Si dos núcleos de fibra se acercan lo suficiente, la energía que se escapa comienza a acoplarse de un núcleo al otro. Este fenómeno de acoplamiento evanescente es la base de toda división pasiva de fibras.
En un divisor de producción, el dispositivo toma una señal de entrada y redistribuye la potencia óptica entre múltiples puertos de salida en una proporción definida. Piense en un divisor de 1×4: entra una fibra, salen cuatro fibras, cada una de las cuales transporta aproximadamente una cuarta parte de la potencia de la señal original. Sin componentes electrónicos ni fuente de alimentación externa - solo la geometría de la guía de ondas hace el trabajo. Por eso estos componentes se denominan divisores ópticos pasivos.
Aquí es donde se vuelve práctico. Cada división le cuesta energía óptica. Una división de 1×2 consume alrededor de 3,5 dB. Cuando llegue a 1×32, observará pérdidas teóricas por encima de 15 dB - y eso es antes de agregar las pérdidas del conector, la atenuación de la fibra y los puntos de empalme. En la mayoría de las implementaciones de FTTH, el divisor termina siendo la mayor fuente de pérdida en el presupuesto del enlace. Equivocarse en la relación de división significa desperdiciar puertos OLT o tener problemas de energía de recepción en ONU distantes.

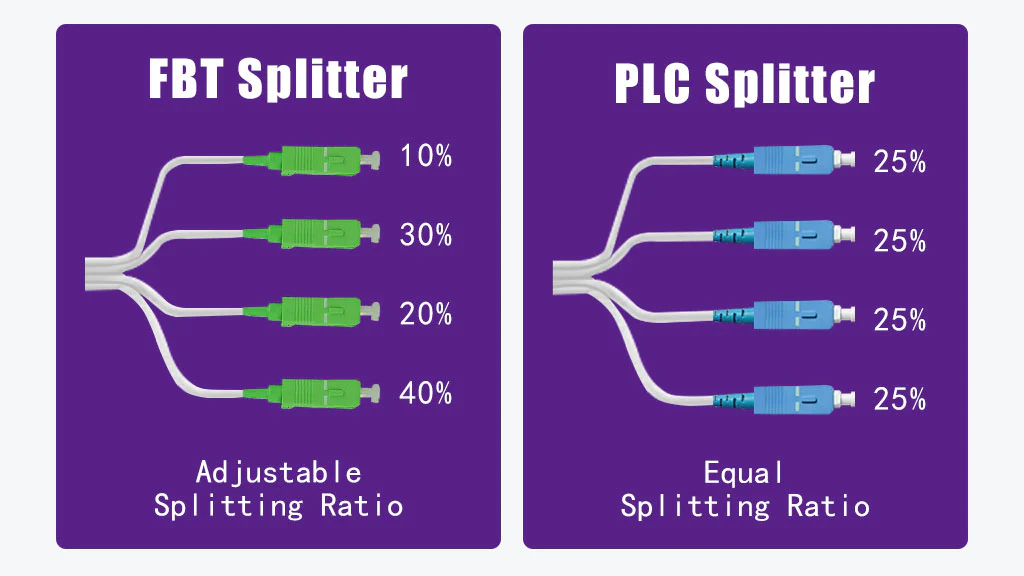

Divisor PLC versus divisor FBT: lo que realmente importa
Cada divisor óptico del mercado utiliza una de dos tecnologías de fabricación, y la elección entre ellas no se trata tanto de cuál es "mejor" sino más bien de cuál se adapta a su implementación específica.
Divisores cónicos bicónicos fundidos (FBT)
FBT es el enfoque más antiguo. Se agrupan dos o más fibras, se calientan y se estiran hasta que los núcleos se fusionan. Durante el proceso de reducción gradual, los técnicos monitorean la relación de acoplamiento en tiempo real y se detienen una vez que se alcanza la división objetivo. El resultado es un dispositivo simple y probado cuya producción cuesta menos -, especialmente en recuentos de divisiones bajos como 1×2 o 1×4.
La compensación se muestra a escala. Una vez que superas 1×8, los divisores FBT luchan con la uniformidad de salida: algunos puertos obtienen notablemente más potencia que otros. Las tasas de fracaso también aumentan. La compatibilidad con longitudes de onda está limitada a 850 nm, 1310 nm y 1550 nm - bien para PON básica, pero es una restricción si necesita compatibilidad de espectro completo-. Y el rango de temperatura de funcionamiento (-5 grados a 75 grados) los descarta para gabinetes exteriores en regiones con inviernos duros o calor desértico.
Divisores de circuito de onda de luz plana (PLC)

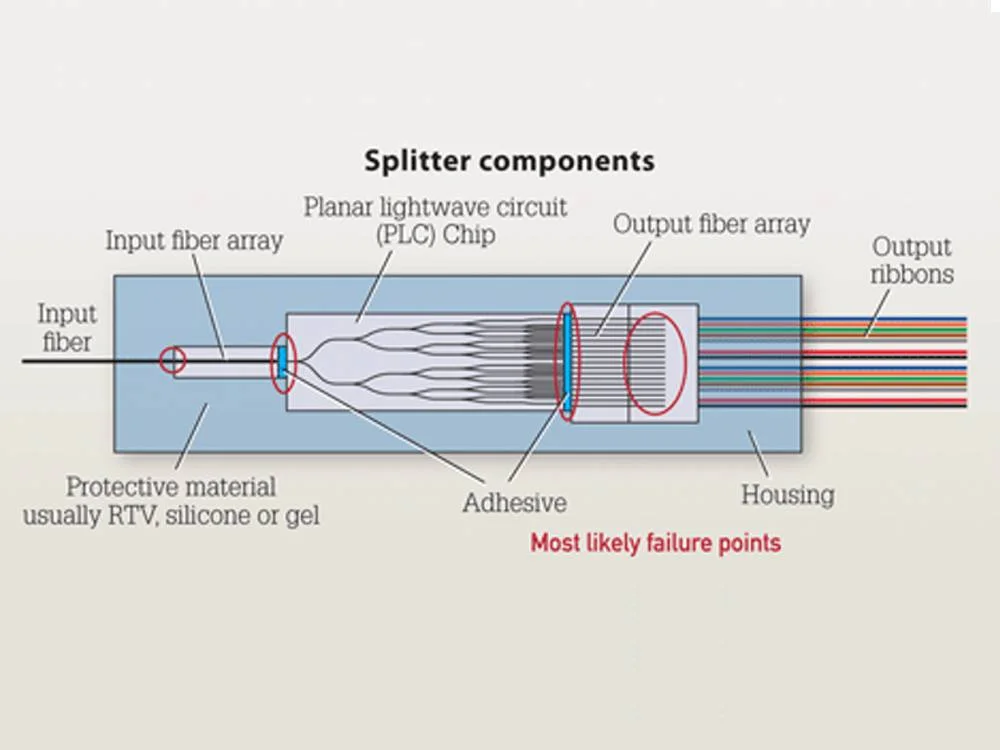

Los divisores de PLC se fabrican utilizando circuitos de guía de ondas de litografía semiconductora - grabados sobre un sustrato de vidrio de sílice con la misma precisión que se utiliza en la fabricación de chips. El resultado es una salida ajustada y uniforme en todos los puertos, incluso con recuentos de divisiones elevados.Divisores de fibra óptica PLCadmiten el rango completo de longitud de onda de 1260 a 1650 nm, cubriendo cada longitud de onda PON estándar más la banda de 1550 nm utilizada para la superposición de video de RF y la ventana de 1625 nm utilizada para el monitoreo de línea.
Debido a que la división ocurre en un solo chip, los dispositivos PLC escalan hasta 1×64 o 2×64 sin aumentar su tamaño. El rango de temperatura de funcionamiento más amplio (-40 grados a 85 grados, según los requisitos de prueba Telcordia GR-1209-CORE) los convierte en la opción predeterminada para cualquier instalación al aire libre o en un entorno no controlado. El costo por unidad es más alto que el FBT, pero para cualquier cosa por encima de una división de 1×4, el PLC es lo que especifican los planificadores de redes más experimentados, y por una buena razón.
Comparación rápida
| Parámetro | Divisor FBT | Divisor PLC |
|---|---|---|
| Método de fabricación | Fusión y ahusamiento de fibras | Litografía de semiconductores sobre chip de sílice. |
| Soporte de longitud de onda | 850 / 1310 / 1550 nm | 1260–1650 nm (espectro completo) |
| Relación de división práctica máxima | 1×8 (las proporciones más altas tienen tasas de fracaso elevadas) | 1×64 o 2×64 |
| Uniformidad de salida | Moderado - desigual en divisiones más altas | Alto - consistente en todos los puertos |
| Temperatura de funcionamiento | -5 grados a 75 grados | -40 grados a 85 grados |
| Costo relativo | Inferior (especialmente en 1×2, 1×4) | Valor por puerto mayor, pero mejor-a escala |
| Mejor ajuste | Implementaciones en interiores,-con recuento bajo- y sensibles al presupuesto | PON de alto-recuento, exterior y de nivel de operador- |
Los umbrales de rendimiento mencionados anteriormente se basan en los estándares Telcordia GR-1209-CORE y GR-1221-CORE, que definen los requisitos de confiabilidad y rendimiento óptico para componentes ópticos pasivos utilizados en redes de telecomunicaciones.
Especificaciones clave de rendimiento que debe comprobar antes de comprar
Las hojas de especificaciones pueden ser densas, pero cinco parámetros son los más importantes - y omitir cualquiera de ellos durante la adquisición es un error que ha provocado fallas reales en el campo:
- Pérdida de inserción:Cuánta potencia óptica consume el divisor. Un divisor PLC 1×8 bien hecho debe tener un valor inferior o igual a 10,5 dB; a 1×32 a Menor o igual a 17,5 dB. Estos umbrales provienen de la Tabla 2 de GR-1209-CORE. Si la hoja de datos de un proveedor muestra valores significativamente superiores a estos, su presupuesto de enlace no se cerrará en la distancia.
- Pérdida de devolución:Energía reflejada de regreso hacia la fuente. Para divisores terminados SC/APC- (el estándar en GPON), la pérdida de retorno debe ser mayor o igual a 55 dB. Una pérdida de retorno deficiente provoca ruido en el receptor OLT y degrada la calidad de la señal ascendente.
- Uniformidad:La brecha entre el mejor y el peor puerto de salida. Cualquier valor superior a 1,5 dB significa que algunos suscriptores reciben señales notablemente más débiles. En una implementación de 1×32 o 1×64, la uniformidad estricta no es opcional - es lo que mantiene en línea a su suscriptor más lejano.
- Longitud de onda operativa:Las redes PON necesitan una cobertura de paso de banda de 1260 a 1650 nm. Esto no-negociable si está ejecutando GPON (1490/1310 nm) con superposición de video (1550 nm) o planea agregar servicios XGS-PON (1577 nm de bajada) en la misma fibra.
- Directividad:Mide el aislamiento de diafonía entre los puertos de salida. Objetivo Mayor o igual a 55 dB. La baja directividad significa que las señales de los suscriptores pueden fusionarse entre sí - un problema real en divisiones de alta-densidad.
Elegir un divisor según el escenario de implementación
El divisor "correcto" depende completamente de hacia dónde se dirige y de lo que debe hacer. Así es como suele desarrollarse la decisión en la práctica:
Pequeño proyecto FTTH (menos de 50 viviendas): A Divisor PLC 1×8en una caja de ABS es el caballo de batalla aquí. Mantiene la pérdida de inserción manejable, cabe dentro de una caja de distribución exterior estándar y deja espacio para crecer si el vecindario se expande. Para los grupos más pequeños - digamos, cuatro casas en una gota - un FBT 1×4 puede funcionar si el presupuesto es la principal limitación.
MDU urbana densa (edificios de apartamentos, torres de oficinas):Opte por un PLC 1×32 en un casete LGX o en un factor de forma de montaje en rack-1U. La densidad de puertos es importante en armarios verticales donde el espacio es reducido. Asegúrese de que el divisor esté pre-conectorizado con SC/APC para acelerar la instalación. - el empalme en campo en un soporte vertical lleno de gente es lento y-propenso a errores.

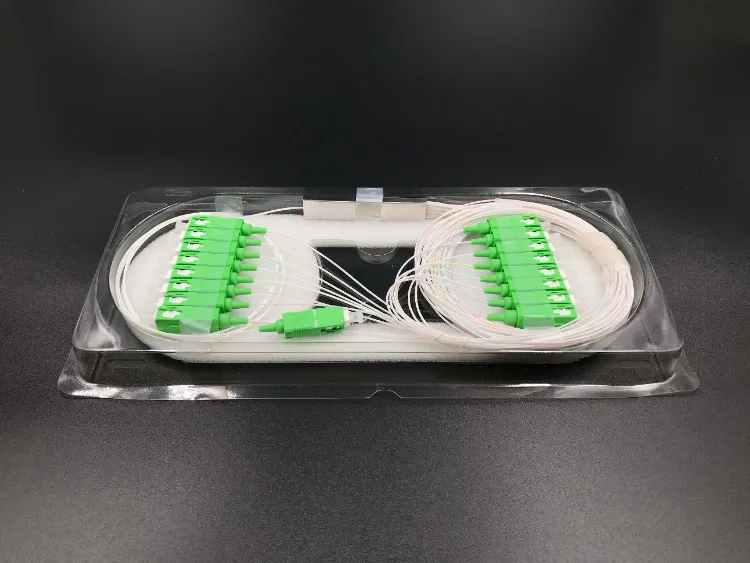

Gabinetes de calle al aire libre:El PLC es obligatorio. El ciclo de temperatura por sí solo degradará un divisor FBT con el tiempo. ABS-empaquetado o sin bloquesdivisores de fibra ópticaClasificados entre -40 grados y 85 grados son el estándar aquí. Especifique gabinetes con clasificación IP65 si el gabinete está expuesto a la intemperie.
Enlaces rurales o de larga-distancia:La pérdida de inserción es la restricción. Cada dB cuenta cuando la ONU está a 15-20 km de la OLT. Utilice la proporción de división más baja que aún sirva para su número de suscriptores y considere divisores desequilibrados que asignen más potencia al usuario más alejado. Un 1×16 es a menudo el techo práctico para tramos rurales. - pasa a 1×32 y corres el riesgo de caer por debajo de la sensibilidad del receptor en el otro extremo.
Oficina central o centro de datos: Divisores PLC-montados en bastidorLas carcasas de 1U están diseñadas para este entorno. Se deslizan en bastidores estándar de 19-pulgadas, utilizan cables de conexión pre-con terminación y permiten el mantenimiento-intercambiable en caliente sin alterar los circuitos adyacentes. Para estantes de agregación PON que atienden a cientos de suscriptores, las configuraciones de 2×32 o 2×64 con entrada dual brindan la redundancia de conmutación por error que requieren los SLA de nivel de operador.
Errores comunes que cuestan tiempo y dinero
Algunos patrones surgen una y otra vez en los despliegues sobre el terreno. La sobredivisión es la más frecuente: los ingenieros especifican un 1×32 porque quieren margen de capacidad, pero el presupuesto del enlace no puede soportarlo a la distancia requerida. El resultado son ONU marginales que se desconectan durante los cambios de temperatura o el envejecimiento del conector. Ejecute siempre primero el cálculo del presupuesto de energía - y luego elija la proporción de división.
La falta de coincidencia del conector es otra. Mezclar SC/UPC y SC/APC en la misma ruta PON introduce puntos de reflexión que degradan el rendimiento. Suena básico, pero ocurre regularmente en grandes lugares de trabajo con varios equipos de instalación. La solución es simple: estandarizar SC/APC en toda la planta exterior. Asegúrese de que su divisor, cables de conexión yfibra monomodo-La infraestructura coincide.
Finalmente, ignorando las especificaciones de uniformidad. Sobre el papel, un divisor barato con una uniformidad de 2,5 dB y un divisor de calidad con una uniformidad de 1,0 dB pueden parecer similares. En la práctica, esa diferencia de 1,5 dB significa que un suscriptor de su red 1×32 podría estar recibiendo la mitad de la potencia óptica de otro. En un lapso de 10 a 15 kilómetros, esa diferencia decide quién permanece conectado y quién no.
Dónde se utilizan divisores ópticos

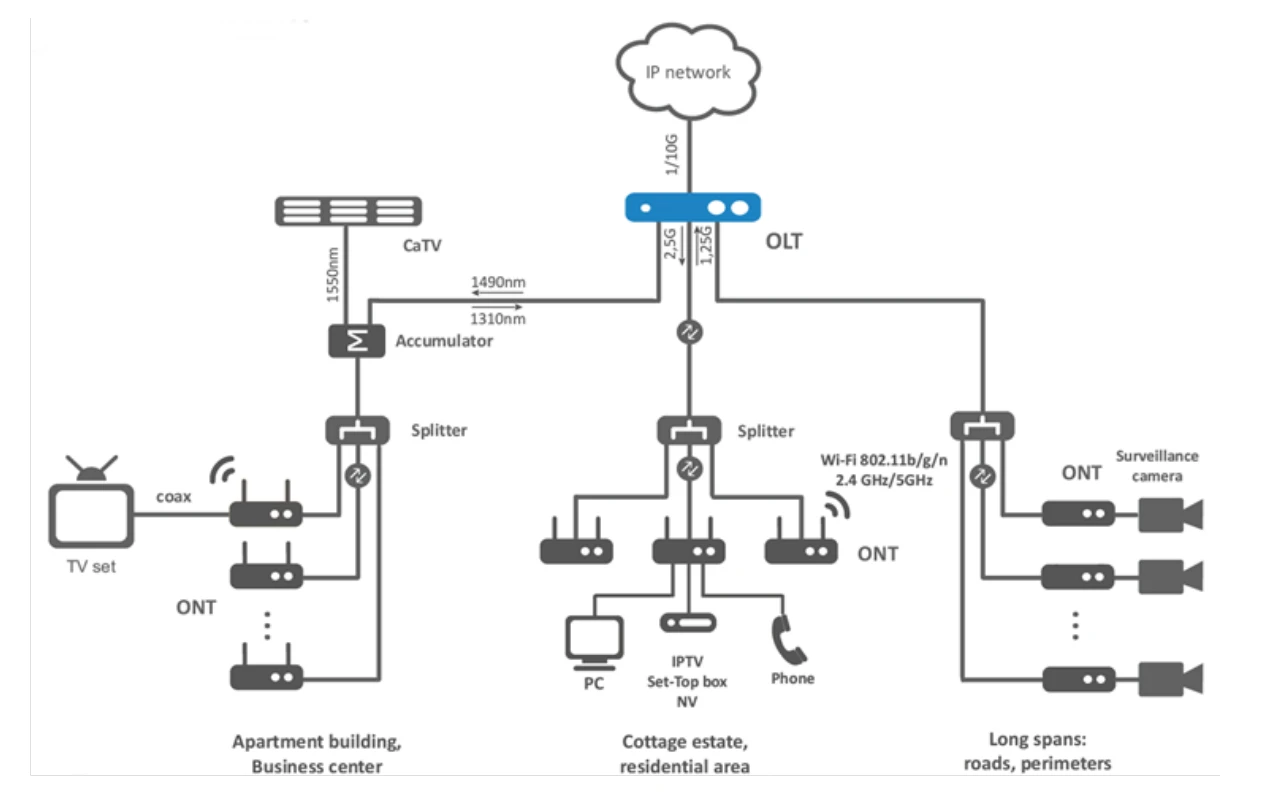

Las telecomunicaciones siguen siendo la aplicación dominante. En una arquitectura GPON o XGS-PON, los divisores se ubican entre el OLT en la oficina central y las ONU en las instalaciones del cliente, lo que permite que una fibra sirva a 32 o 64 puntos finales. Este modelo punto-a-multipunto es la columna vertebral de la prestación de banda ancha residencial, fibra empresarial y CATV en todo el mundo.
Fuera de las telecomunicaciones, las implementaciones empresariales de LAN óptica pasiva (POL) utilizan divisores para reducir el número de conmutadores activos en los edificios del campus - una única red troncal de fibra reemplaza los pisos de cableado de cobre y conmutadores Ethernet. Las instalaciones industriales enrutan divisores a través de redes de sensores, aprovechando la inmunidad de la fibra a la interferencia electromagnética. Las configuraciones de prueba y medición utilizan divisores de derivación para monitorear el tráfico en vivo sin interrupción del servicio.
¿Qué sigue para la tecnología de divisores?
El impulso hacia 10G-PON (XGS-PON, 50G-PON) y el acceso convergente de múltiples-longitudes de onda está elevando el listón del rendimiento del divisor. Los operadores-GPON y XGS-PON coexistentes en la misma fibra necesitan divisores con pérdida de inserción plana en toda la ventana de 1260-1650 nm - cualquier variación dependiente de la longitud de onda- puede hacer que un enlace marginal caiga al límite. La tecnología PLC maneja esto bien; FBT no lo hace.
La división desequilibrada está ganando terreno. En lugar de tratar cada salida por igual, los divisores desequilibrados asignan energía de forma asimétrica - más a los usuarios distantes o de alta-demanda, menos a los cercanos. Esto mejora la utilización del puerto y puede eliminar la necesidad de amplificadores ópticos en escenarios de alcance extendido-.
En el lado de la fabricación, la densidad de los chips PLC continúa mejorando. Los divisores que admiten 1×128 en un solo chip ya están entrando en producción, lo que aumenta la proporción de suscriptores-por-OLT-y reduce el costo por hogar conectado en construcciones de fibra a gran-escala.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un divisor PLC y un divisor FBT?
R: Los divisores FBT se fabrican fusionando físicamente fibras - simples, económicas y efectivas hasta aproximadamente 1×4. Los divisores PLC se fabrican en un chip de sílice mediante litografía, lo que les proporciona una mejor uniformidad, un soporte de longitud de onda más amplio (1260-1650 nm) y relaciones de división más altas (hasta 1×64). Para un desglose técnico más profundo, vea estoComparación de divisores de fibra óptica..
P: ¿Cuánta pérdida de señal introduce un divisor óptico?
R: Depende de la proporción de división. Puntos de referencia aproximados por GR-1209-CORE: 1×2 ≈ 3,5 dB, 1×8 ≈ 10,5 dB, 1×16 ≈ 13,5 dB, 1×32 ≈ 17,5 dB. Los valores reales de los divisores PLC de calidad suelen ser ligeramente inferiores a estos números. El paso crítico es verificar que la pérdida total del enlace (divisor, fibra, conectores, empalmes) se mantenga dentro del presupuesto de energía del transceptor.
P: ¿Puede un divisor óptico funcionar tanto con GPON como con EPON?
R: Sí. Ambos estándares operan dentro de la ventana de 1260 a 1650 nm. Un divisor PLC clasificado para este paso de banda completo es independiente del protocolo - y divide la potencia óptica independientemente del formato de estructura. Lo mismo se aplica a las variantes 10G-PON como XGS-PON y 10G-EPON.
P: ¿Dónde se deben colocar los divisores en una red PON?
R: No existe una única respuesta correcta. La ubicación centralizada en la oficina central simplifica el mantenimiento pero exige tramos de fibra más largos. La ubicación distribuida - en gabinetes de la calle o sótanos de edificios - reduce el uso de fibra y reduce la pérdida del último-kilómetro, pero agrega más recintos de campo que administrar. La mayoría de los operadores aterrizan en una división de dos-etapas: 1×4 en el gabinete, luego 1×8 en la entrada del edificio, lo que da un alcance combinado de 1×32 con una pérdida manejable en cada etapa.
P: ¿Qué conectores debo utilizar con los divisores ópticos?
R: SC/APC es el estándar PON. El pulido en ángulo de 8-grados reduce la pérdida de retorno por debajo de -60 dB, lo cual es fundamental para la calidad de la transmisión ascendente. SC/UPC funciona para aplicaciones menos exigentes. Los conectores LC aparecen en entornos de rack de alta densidad. Lo importante es la coherencia: cada conector, adaptador y cable de conexión en la ruta debe ser del mismo tipo para evitar discrepancias en los reflejos.
