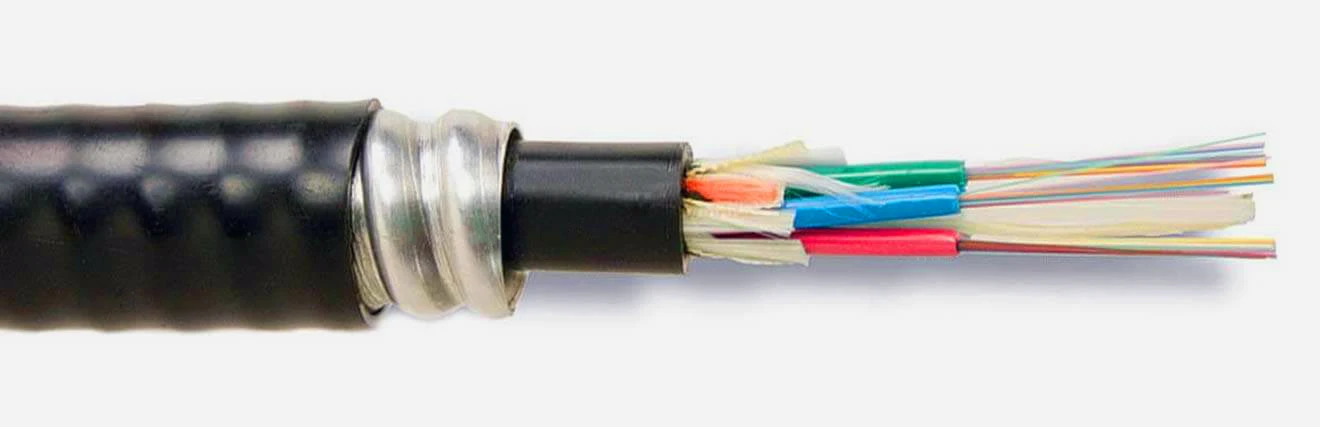

El cable de fibra óptica blindado es simplemente fibra normal con una capa de metal-acero o aluminio-envuelta alrededor del núcleo. Evita que cosas aplasten, mastiquen o destruyan el cable. Centros de datos, campus, fábricas, cualquier lugar donde el camino se vuelva difícil.
Si ya conoce los conceptos básicos y sólo necesita elegir el tipo correcto, salte a la tabla comparativa. De lo contrario, así es como se ensamblan estos cables y dónde tiene sentido cada tipo.
Cómo se construye el cable de fibra blindado
Comience desde el exterior y trabaje hacia adentro. La cubierta exterior es de polietileno para cables de exterior, PVC o LSZH para cables de interior. Debajo se encuentra una capa de hilo de aramida para mayor resistencia a la tracción durante los tirones. Luego la armadura. Dentro de la armadura, las fibras viven en-tubos de protección ajustados o en tubos sueltos, según la aplicación.
La mayor parte es idéntica a cualquier otro cable de fibra. La parte que la gente tiende a pasar por alto es la relación entre el tipo de armadura y la construcción del amortiguador, porque afecta la forma en que realmente se termina el cable en el sitio. Los cables blindados para interiores utilizan-fibra con protección ajustada de 900 µm por hilo-que puedes colocarconectoresjusto en ellos y omitir la furca por completo, lo cual es bueno. Los cables blindados para exteriores van con una construcción de tubo-suelto, fibras que flotan en gel o material de bloque- seco dentro de tubos más grandes. Eso maneja mucho mejor los cambios de temperatura (generalmente tiene una clasificación de hasta -40 grados), pero debe furcar antes de conectar, y ese es un paso adicional que a nadie le encanta hacer en el campo a las 7 a.m.
Ya sea que estés corriendomonomodo-o multimodoEs una cuestión totalmente separada de la armadura. Modo único-para distancia y ancho de banda, multimodo para enlaces más cortos. La armadura no afecta el rendimiento óptico.
Enclavamiento de aluminio versus acero corrugado: ¿Qué tipo de armadura necesita?
| Característica | Armadura de aluminio entrelazada (AIA) | Armadura de cinta de acero corrugado |
|---|---|---|
| como se hace | Tiras de aluminio enrolladas helicoidalmente, superpuestas | Cinta de acero revestida doblada en un tubo sellado |
| Resistencia al aplastamiento | Moderado. Tráfico peatonal, cajas apiladas, el arrastre ocasional de escaleras. | Alto. Zonas de enterramiento directo y equipo pesado. |
| Protección contra roedores | Se pueden aprovechar las brechas-parciales entre envolturas. | Eficaz. Tubo continuo, sin puntos de entrada. |
| Peso | Aproximadamente la mitad del peso por metro de cinta de acero | Más pesado. Un cable de 24 fibras recorre aproximadamente el doble que la versión de aluminio |
| Flexibilidad | Pasa fácilmente a través de bandejas de cables y alrededor de esquinas. | Radio de curvatura mínimo más grande y rígido |
| Clasificaciones de fuego | Elevador (OFCR), Pleno (OFNP), LSZH | Solo clasificado para exteriores, en la mayoría de los casos. |
| donde va | Centros de datos, elevadores, recorridos de techo abierto, caminos interiores del campus | Enterramiento directo, conductos, exteriores industriales, entornos hostiles |
Para trabajos en interiores en Norteamérica, predomina el interlock de aluminio. Centros de datos, armarios de TI de hospitales, edificios gubernamentales, elevadores de universidades-está en todas partes. La envoltura helicoidal le da al cable suficiente flexibilidad para pasar a través de bandejas y ganchos J-sin convertir cada curva en un combate de lucha libre.
Esto es algo de lo que no se habla lo suficiente: el interbloqueo de aluminio puede eliminar los conductos en muchos tramos interiores. En lugar de los habituales-pasos-instalar el conducto y luego tirar del cable-simplemente pasa el cable blindado a lo largo del estante de la escalera o directamente a través del techo abierto. En un edificio con 30 o 40 recorridos, son días fuera del cronograma, no horas. También cuenta con clasificaciones de plenum y riser, lo cual es importante porque muchos de estos recorridos terminan atravesando espacios de manipulación de aire-.
Pero el dispositivo de seguridad de aluminio no es verdaderamente-a prueba de roedores. Necesitamos ser claros al respecto. Las envolturas helicoidales se superponen, pero hay suficiente espacio como para que una ardilla o una rata determinada pueda masticarlo. He visto las consecuencias. Si el sitio tiene un historial documentado de roedores, ni lo piense-vaya directamente al acero corrugado.
La cinta de acero corrugado forma un tubo sellado sin espacios. Es lo que necesita para-enterramiento directo, instalaciones de conductos entre edificios y sitios industriales-refinerías, minas, plantas de fabricación-donde se trata de productos químicos, vibraciones y montacargas. El cable es pesado y rígido, lo que dificulta el cableado en espacios reducidos en interiores, pero eso no importa en absoluto bajo tierra o en un canal para cables. La corrugación también le brinda una barrera contra la humedad decente, lo cual es parte de la razón por la que funciona para el entierro incluso en suelos húmedos sin necesitar siempre un conducto interno separado.
Para las cosas realmente extremas-aterrizajes de submarinos y cruces de ríos-existen armaduras de alambre de acero especializadas y variantes de armaduras trenzadas diseñadas para cargas de tracción mucho más altas que las que las armaduras de cinta pueden soportar. Pero esa es una conversación diferente.
Cable interior, exterior e interior/exterior
Cable blindado para interiores: fibra protectora-apretada, armadura de aluminio entrelazada, cubierta-ignífuga. Exteriores: fibra de tubo-suelta, acero corrugado, compuestos que bloquean el agua-. Bastante simple.
El que está apareciendo cada vez más en los proyectos del campus es el cable blindado para interiores y exteriores-. El argumento es que se pasa un solo cable desde la entrada del conducto exterior, a través de la penetración del edificio, hasta el tubo vertical, hasta la sala de telecomunicaciones-sin empalmes en el punto de entrada del edificio. Esto supone un recinto de empalme menos por transición, además de toda la mano de obra que conlleva. Para un campus con 10 o 15 edificios, se acumula rápidamente. Estos cables generalmente combinan fibra de tubo-suelta con una cubierta de LSZH o elevador y una armadura de interbloqueo de aluminio.
¿Por qué molestarse con el costo adicional?
El cable blindado recorre entre un 20 y un 40 por ciento más que el cable no blindado equivalente, por lo que necesita una razón.
Roedores. Esa es la razón, y ni siquiera está cerca. Una masticación-en un campus no blindado significa un recorrido de emergencia, una tecnología de empalme, nuevo hardware y muchas horas o días de tiempo de inactividad mientras esperas que todo eso se una. Esa factura de reparación única casi siempre excede lo que habría gastado actualizando toda la ruta del cable a blindado. Entonces, ¿instalaciones que han pasado por esto una vez? Escriben cable blindado en cada especificación en el futuro. Campus universitarios, parques de oficinas suburbanos, cualquier cosa que bordee terrenos abiertos donde estén activas ardillas, tuzas o ratas. Acero corrugado para vías de roedores confirmadas. Bloqueo de aluminio donde los roedores son posibles pero aún no han demostrado su eficacia.
Segunda razón: áreas interiores de alto-tráfico. Techos de almacenes, entrepisos de fábricas, comercios minoristas-of-casas. El enclavamiento de aluminio lo cubre.
Tercero: entierro directo. Simplemente no se puede colocar un cable desnudo en el suelo y esperar que sobreviva.
Terminación: pre-terminación o campo-terminación
El cable armado pre-con terminación se envía con conectores ya en-LC y SC paracables de conexión, MPO/MTP para troncales. La terminación de fábrica alcanza constantemente una pérdida de inserción inferior a 0,2 dB, y buena suerte igualando eso en el campo cuando también estás luchando con una tira de armadura. Si sus carreras están planificadas y medidas, el movimiento está pre-preterminado.
La terminación de campo tiene sentido cuando no se pueden precisar longitudes exactas. Zanjas al aire libre, modernización de edificios, cualquier cosa en la que la ruta pueda cambiar una vez que esté en el sitio. Querrás un pelacables giratorio para la armadura. Y recuerde-la armadura metálica significa conexión y conexión a tierra según el artículo 770 de NEC. Es un paso adicional que no existe con el cable no blindado, y es un paso que los inspectores verificarán absolutamente.
Recogida de cables para trabajos específicos
Conexiones cruzadas-del centro de datos activadasOM3 u OM4 multimodo: baúles entrelazados de aluminio pre-terminados. Rápido de instalar, números ópticos limpios nada más sacarlos de la caja.
Columna vertebral del campus entre edificios: acero corrugado para exteriores con fibra de tubo suelta-monomodo-rellena con gel. Y, por favor, especifique más cantidad de fibras de las que cree que necesita. Tirar de un segundo cable en tres años cuesta muchísimo más que añadir hilos al pedido original. Hemos visto proyectos en los que duplicar el recuento añadió quizás un 15 por ciento al costo del cable, pero habría ahorrado una segunda instalación completa en el futuro. En el otro extremo, termine en un panel de conexión y conéctelo al equipo conlatiguillos simplex o dúplex.
Tendidos que van del exterior al interior sin un buen punto de empalme: cable blindado clasificado para interior/exterior-. Un cable, sin empalme de transición, lista de materiales más limpia.
Normas aplicables
IEC 60794 cubre pruebas mecánicas y ambientales. ITU-T G.652 define las especificaciones de fibra monomodo-. Para cableado de edificios comerciales en América del Norte, está buscando ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) se encarga de la confiabilidad de la planta externa. Las clasificaciones de seguridad contra incendios se encuentran bajo UL 1666 y NFPA 262. Si obtiene una clasificación incorrecta contra incendios para el camino (elevador, pleno, uso general) lo estará arrancando todo. Nadie quiere esa conversación con un director de proyecto.
Algunas notas de instalación
El radio de curvatura del cable blindado es de 10 a 20 veces el diámetro exterior. Si pasa eso, la fibra se doblará-permanentemente. Siempre conecte y conecte a tierra la armadura metálica en ambos extremos según NEC 770.
Cuando esté quitando el blindaje para la terminación del campo, deje alrededor de 10 a 12 pulgadas de armadura-cola libre para acceder al buffer. Y vaya con calma con la profundidad del extractor giratorio. Corte el recubrimiento amortiguador de 900 µm que se encuentra debajo y tendrá un problema que no aparecerá hasta la prueba-o peor, seis meses después como intermitente.
Una cosa más que la gente olvida: si pasa un cable blindado a través de un conducto existente, verifique el relleno. El mayor diámetro exterior significa que un conducto que se ajuste cómodamente a un cable no blindado podría resultar demasiado ajustado para la versión blindada. Mida primero.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre cable de fibra blindado y no blindado?
R: El cable blindado tiene una capa metálica (aluminio o acero) entre la cubierta y el núcleo de fibra para resistencia al aplastamiento y protección contra roedores. Desarmado no. Paga por peso, costo y radio de curvatura. Si la ruta no expone la fibra a riesgos físicos, la fibra sin blindaje funciona bien y cuesta menos.
P: ¿Se puede enterrar directamente el cable de fibra blindado?
R: Solo si está clasificado específicamente para enterramiento directo-eso significa armadura de cinta de acero corrugado con agua-que bloquea la construcción de tubos sueltos-. El gel o la cinta de bloqueo seco-del interior evita que la humedad migre si una roca o una raíz perfora la chaqueta con el tiempo. El enclavamiento de aluminio no está clasificado-para ser enterrado. La mayoría de los códigos locales exigen entre 18 y 24 pulgadas de profundidad.
P: ¿El cable de fibra blindado necesita conexión a tierra?
R: Sí. El artículo 770 del NEC exige que se una una armadura metálica al sistema de electrodos de puesta a tierra del edificio en ambos extremos.
P: ¿El cable de fibra blindado-es a prueba de roedores?
R: El acero corrugado es efectivamente-el tubo sellado continuo no les da a los roedores ningún lugar por donde empezar. El enclavamiento de aluminio no lo es debido a los espacios entre las envolturas helicoidales. Desalentará el roer casualmente, pero no resistirá a un animal motivado. Para rutas con tráfico conocido de roedores, opte siempre por acero corrugado.
P: ¿Qué conectores funcionan con el cable de fibra blindado?
R: Todos iguales:-LC, SC, ST, MPO/MTP. Armor no cambia tu elección de conector. Simplemente hace que el proceso de terminación sea más complicado, ya que hay que quitar la armadura antes de poder llegar a los tubos de protección de fibra.
