¿Qué es ODF? Marco de distribución óptica

Un marco de distribución óptica, generalmente abreviado como ODF y a veces llamado marco de distribución de fibra óptica, es el punto estructurado donde se terminan, empalman, parchean y protegen los cables de fibra óptica. Encontrará ODF en salas de telecomunicaciones, redes FTTH, centros de datos, edificios empresariales y sistemas de comunicaciones industriales. Esta guía está escrita desde la perspectiva de ingenieros que respaldan proyectos de redes de distribución óptica (ODN) y acceso a fibra, por lo que el objetivo no es solo enumerar los tipos de ODF que existen, sino también ayudarlo a hacer coincidir un marco con su número de fibras, espacio de instalación, formato de conector, requisitos de empalme y plan de expansión a largo plazo-.

Cuando los compradores comparan opciones, la pregunta práctica rara vez es "¿qué tipos hay disponibles?" Por lo general, la pregunta es "¿qué tipo de ODF se adapta realmente a mi sitio y qué debo confirmar con el proveedor antes de realizar el pedido?". Las secciones siguientes responden a ambas cosas y el artículo finaliza con una guía de selección, una lista de verificación de especificaciones, ejemplos de configuración trabajados y preguntas frecuentes.

¿Qué es unMarco de distribución óptica(ODF)?

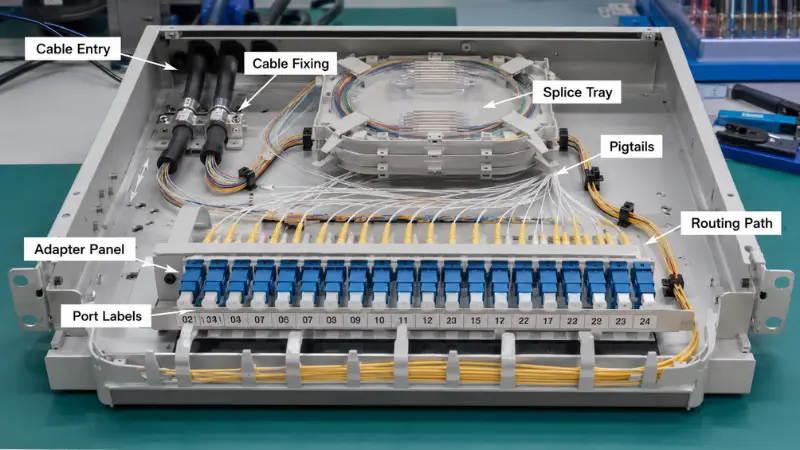

Un marco de distribución óptica es un gabinete de administración de fibra que se utiliza para terminar, empalmar, parchear, proteger y organizar fibras ópticas. Los cables entrantes se conectan a fibras salientes, pigtails, cables de conexión o componentes pasivos como divisores, y cada conexión se mantiene etiquetada, protegida y accesible para mantenimiento en lugar de dejarse suelta dentro de una caja.

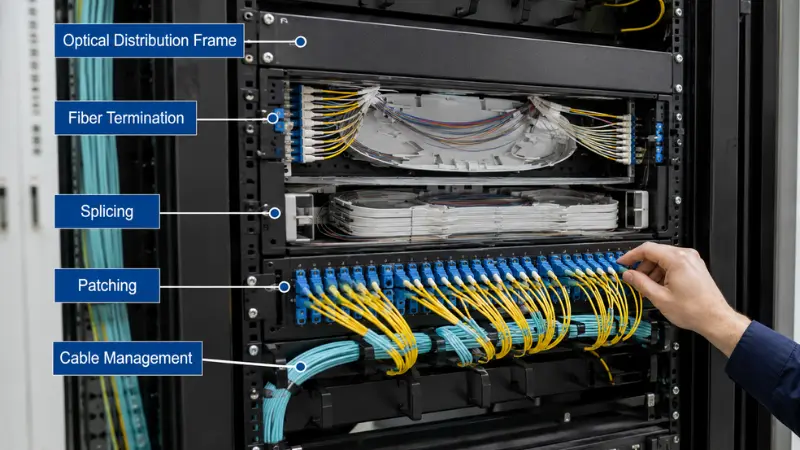

En el funcionamiento diario, un ODF bien-diseñado admite terminación de fibra, protección de empalmes por fusión, enrutamiento de cables de conexión, almacenamiento de cables sueltos, protección de conectores y pruebas o reconfiguración de redes. La razón por la que esto es importante es concreta más que cosmética: cuando aparece una falla fuera del horario laboral, un marco con una numeración de puertos clara y bandejas de empalme accesibles permite al técnico aislar y reparar el enlace en minutos, mientras que un marco abarrotado y sin etiquetar convierte el mismo trabajo en horas de rastreo de fibras a mano. Muchas de las mismas funciones de terminación y protección también aparecen en formato compacto.terminales de fibra óptica y cajas de distribuciónse utiliza más cerca del abonado, por lo que las dos familias de productos son fáciles de confundir. Volveremos a esa distinción más adelante.

Principales tipos de marcos de distribución óptica

Los ODF se pueden agrupar por método de montaje, entorno de instalación, capacidad, estructura interna y aplicación. Las categorías más comunes son montaje en bastidor, montaje en pared, exteriores, riel DIN, divisor PLC y marcos modulares de alta-densidad. Cada sección a continuación cubre cuál es el tipo, dónde encaja y un detalle práctico que a menudo se pasa por alto durante la selección.

Montaje en bastidor ODF

Un ODF de montaje en bastidor se instala en un bastidor de equipos estándar de 19-pulgadas y es el caballo de batalla de salas de telecomunicaciones, centros de datos, oficinas centrales, salas de servidores y cableado troncal empresarial. Por lo general, se ofrece en alturas de 1U, 2U, 3U o 4U y se integra perfectamente con conmutadores, enrutadores y paneles de conexión a su lado. Como guía aproximada, una unidad de 1U suele transportar hasta 24 fibras, una unidad de 2U entre 48 y 96 fibras y las unidades de 3U a 4U, entre 96 y 144 fibras o más. Estas cifras cambian significativamente con el formato del adaptador, por lo que un marco que utiliza paneles LC o MPO de alta densidad se adaptará a muchas más fibras por U que uno que use SC.

El detalle que decide la usabilidad-a largo plazo es la elección entre un diseño de cajón fijo y uno deslizante. Un marco fijo es más simple, más estable y de menor costo, lo que se adapta a enlaces troncales estables que rara vez cambian. Un cajón deslizante permite que la bandeja avance para empalmar e inspeccionar, lo cual es la mejor opción en cualquier marco que verá movimientos, adiciones y cambios frecuentes. Antes de especificar un tipo de deslizamiento, confirme que haya suficiente espacio delante del estante para que el cajón se extienda completamente, porque un marco de alta-densidad que no se puede abrir en un pasillo estrecho es difícil de mantener.

Montaje en pared ODF

Un ODF de montaje en pared se fija directamente a una pared en lugar de colocarse dentro de un bastidor, por lo que es la elección natural cuando no existe un bastidor o donde el espacio es reducido: pequeñas salas de telecomunicaciones, edificios de oficinas, sótanos de apartamentos, puntos de distribución de pisos y entradas de edificios FTTH. Suele ser compacto, bloqueable y adecuado para recuentos de fibra moderados, como 12, 24 o 48 núcleos.

Al seleccionar una unidad de montaje en pared, la dirección de entrada del cable importa más de lo que parece a primera vista. Un marco montado en un eje o elevador estrecho a menudo necesita una entrada inferior o lateral en lugar de una entrada trasera, porque simplemente no hay espacio detrás de la caja para pasar un cable sin una curva pronunciada. Confirme la dirección de entrada, la capacidad de la bandeja de empalme interna, la disposición del panel adaptador y el espacio disponible para el bobinado de fibra antes de realizar el pedido, no después de que la caja ya esté en la pared.

ODF al aire libre

Un ODF para exteriores termina y distribuye fibra en ubicaciones expuestas o semi-expuestas, como puntos de acceso FTTH, gabinetes de telecomunicaciones para exteriores, distribución montada en postes-, banda ancha rural y sitios industriales. A diferencia de un marco interior, una unidad exterior vive o muere según su sellado ambiental, por lo que el número de puertos es solo la mitad de la especificación.

La cifra a la que hay que anclar es el índice de protección de ingreso definido en la norma internacional.IEC 60529 (el código IP). En términos prácticos, IP54 significa protección contra el polvo-y resistencia a salpicaduras de agua, lo que puede adaptarse a una posición protegida o montada en un gabinete-; IP65 significa hermético al polvo-y protegido contra chorros de agua a baja-presión, que es un mínimo más realista para un marco completamente expuesto a la intemperie; y IP66 a IP68 agregan chorros más fuertes o inmersión temporal. Tenga en cuenta que una clasificación de inmersión más alta no implica automáticamente resistencia al chorro, porque las dos son pruebas separadas, por lo que un sitio donde hay lluvia torrencial y agua estancada puede necesitar una clasificación doble. Además de la cifra IP, compruebe la resistencia a los rayos UV, el diseño del prensaestopas, la resistencia a la corrosión de la carcasa, el método de bloqueo y cómo se gestiona la condensación. Un marco exterior mal sellado es una de las causas más comunes de fallas relacionadas con la humedad-años después de la instalación.

Carril DIN ODF

Un ODF de riel DIN es una unidad compacta que se encaja en un riel DIN dentro de un gabinete eléctrico o gabinete de control industrial, y está diseñada para bajos recuentos de fibra en sistemas de automatización, comunicaciones eléctricas, equipos de redes inteligentes, gabinetes de control de transporte y redes de fábrica. Su valor es la integración: lleva la terminación y protección de la fibra al mismo panel que el cableado eléctrico sin exigir un rack separado.

Para trabajos industriales, mire más allá del recuento de fibras y observe el entorno mecánico. La vibración, la profundidad disponible del gabinete, los requisitos de conexión a tierra y el alivio de tensión del cable afectan la confiabilidad del marco, y el enrutamiento de la fibra debe organizarse de manera que un técnico pueda alcanzar los conectores sin alterar los conductores de energía cercanos.

Divisor PLC ODF

Un divisor PLC ODF alberga divisores ópticos pasivos dentro del marco de modo que una fibra alimentadora se divide en muchas fibras de abonado, lo que lo convierte en un componente central de las redes de acceso FTTH, GPON y EPON estandarizadas en referencias como laRecomendaciones UIT-T G.984 GPON. Un solo marco puede combinar terminación, instalación de divisores, conexión de parches y administración de cables, lo que mantiene ordenada la implementación de una red óptica pasiva. Las configuraciones típicas van desde 1×8 hasta 1×32 o 1×64, y la proporción correcta depende del presupuesto del enlace y la densidad de suscriptores del proyecto.

Vale la pena planificar dos puntos de ingeniería. En primer lugar, la relación de división influye en la disposición del puerto y el espacio de mantenimiento, porque un divisor de 1×32 alimenta muchos más adaptadores de salida que uno de 1×8, y esas salidas necesitan espacio para parcharlas y etiquetarlas sin aglomeraciones. También ayuda a decidir tempranamente entre la división centralizada en un nodo y la división distribuida en toda la red, una compensación-que se explica bien en esta descripción general detipos de divisores ópticos. En segundo lugar, las implementaciones PON casi siempre utilizan conectores en ángulo-pulidos (APC). La razón es la pérdida de retorno: los reflejos en un árbol pasivo compartido degradan la calidad de la señal para cada suscriptor en la sucursal, y los extremos de APC suprimen esos reflejos mucho mejor que los planos-pulidos. Confirme la relación del divisor, el pulido del conector, el diseño de entrada y salida, el espacio disponible en la bandeja de empalme y el esquema de etiquetado antes de realizar el pedido y exploreDivisor PLCopciones para que coincida con la proporción exacta que su diseño necesita.

ODF modular de alta-densidad

Un ODF modular de alta-densidad está diseñado para grandes cantidades de fibra en un espacio limitado en rack o piso, y es la opción estándar para centros de datos, oficinas centrales, backbone de operadores, campus grandes y puntos de agregación que necesitan espacio para crecer. En lugar de un único panel fijo, estos sistemas utilizan paneles adaptadores modulares, casetes extraíbles, múltiples bandejas de empalme y rutas de enrutamiento diseñadas, y comúnmente admiten interfaces LC o MPO/MTP.

El error que se debe evitar aquí es seleccionar únicamente el número máximo de puertos. En densidades muy altas, los cables de conexión se amontonan, el espacio de acceso frontal-se reduce y un marco demasiado lleno invita a la desconexión accidental del puerto equivocado durante el mantenimiento. La pregunta decisiva para el trabajo de alta-densidad, incluida la elección de matriz LC-versus-que se aborda en esteguía práctica para LC versus MTP/MPOLa cuestión es si los técnicos aún pueden llegar a los puertos, gestionar los cables de conexión y preservar el radio de curvatura una vez que el marco esté completamente cargado.

Tabla comparativa de tipos de ODF

Los rangos de capacidad son valores típicos únicamente y varían según el diseño del producto, el formato del adaptador y la configuración del proveedor. Confirme siempre el recuento exacto de fibras y las opciones del panel con la hoja de datos.

Guía rápida de selección de ODF

Si solo necesita una orientación rápida hacia la categoría correcta, la siguiente tabla mapea situaciones comunes de proyectos hasta un punto de partida adecuado. Trátelo como una lista corta y luego verifique los detalles usando la lista de verificación más abajo.

¿Cómo elegir el ODF adecuado para su proyecto?

Elegir un ODF no es simplemente elegir una caja con suficientes puertos. Un marco debe adaptarse a todo el diseño, por lo que todos los factores a continuación deben confirmarse antes de la compra.

Conteo de fibras y expansión futura

Comience con la cantidad de fibras que necesita terminar, empalmar o parchear hoy y luego agregue una reserva. Un marco del tamaño exacto de las 24 fibras actuales no deja espacio cuando el sitio crece a 48, y modernizar la capacidad posteriormente suele costar más que comprarlo ahora. En la práctica, muchos proyectos reservan entre un 20 y un 50 por ciento de capacidad sobrante para futuros enlaces, fibras de respaldo y actualizaciones. Pregunte cuántas fibras entran, cuántas salen, si se agregarán más usuarios o edificios y si la bandeja de empalme y la capacidad del adaptador pueden absorber ese crecimiento.

Espacio de instalación

La ubicación dicta en gran medida el tipo. Un bastidor existente de 19 pulgadas apunta a un marco de montaje en bastidor; un sitio con solo espacio en la pared apunta a un marco de montaje en pared; un tendido de fibra dentro de un gabinete industrial apunta a un marco de riel DIN; y una instalación expuesta a la lluvia, el polvo o los cambios de temperatura descarta una unidad interior estándar en favor de una exterior. Mida el espacio real disponible, incluida la profundidad del estante o el espacio libre del cajón, antes de decidirse por un modelo.

Ambiente interior versus exterior

Los marcos interior y exterior no son intercambiables. Las unidades interiores son adecuadas para espacios protegidos, como salas de equipos, oficinas y armarios de telecomunicaciones, donde el sellado no es la prioridad. Las unidades exteriores necesitan una protección defendible contra la humedad, el polvo, la corrosión y los rayos UV, por lo que la clasificación IP, el material de la carcasa, el sellado de la puerta, el diseño del casquillo, la estructura de bloqueo y el rango de temperatura pertenecen a la especificación. Las diferencias entre el manejo en interiores y exteriores, incluidos los tipos de cables y su enrutamiento, se tratan en esta guía parainstalación de cable de fibra interior y exterior. El uso de un marco interior en exteriores es una causa frecuente y evitable de menor confiabilidad.

Tipo de conector y adaptador

Los ODF se pueden configurar con adaptadores SC, LC, FC o ST, y la elección correcta depende de los cables de conexión, pigtails e interfaces de equipos activos existentes. Como patrón general,Conectores SCestán muy extendidos en telecomunicaciones y FTTH,Conectores LCdominan los centros de datos de alta-densidad y el trabajo empresarial, FC aparece en algunas telecomunicaciones e instrumentación, y ST sobrevive en redes heredadas. Confirme el formato con la coincidencia.adaptadores de fibra ópticapretendes utilizar.

El tipo polaco merece la misma atención. Los extremos UPC (planos, ligeramente abovedados) suelen ofrecer una pérdida de retorno de alrededor de 50 dB, mientras que los extremos APC (en ángulo de 8-grados) alcanzan aproximadamente 65 dB al reflejar la luz parásita hacia el revestimiento en lugar de retroceder hacia la fibra, razón por la cual APC es estándar en aplicaciones de video PON y RF. Los dos no deben acoplarse entre sí: una conexión de APC-a UPC provoca una gran pérdida de inserción y puede dañar físicamente las caras de los extremos del casquillo. Si está sopesando las opciones, esta explicación deTipos de pulido PC, UPC y APCcubre las diferencias en detalle.

Capacidad de la bandeja de empalme

Si el marco se utilizará para empalmes por fusión, la capacidad de la bandeja interna debe coincidir con el número de fibras, no solo con el número del adaptador. Un error común y frustrante es comprar un marco con muchos puertos adaptadores pero muy pocas bandejas. Como regla de planificación, una bandeja de empalmes comúnmente contiene 12 o 24 empalmes protegidos, por lo que un trabajo de 24-fibras necesita aproximadamente de una a dos bandejas, un trabajo de 48-fibras, de dos a cuatro, y así sucesivamente. Cuando las bandejas se agotan, los síntomas son predecibles: las fundas termorretráctiles no tienen dónde asentarse, las fibras no se pueden enrollar dentro de su radio de curvatura mínimo, el mantenimiento significa volver a perturbar los empalmes existentes y la futura expansión se vuelve incómoda. Según las prácticas resumidas por elAsociación de Fibra Óptica, los cables de instalaciones pequeñas generalmente requieren un radio de curvatura de alrededor de 25 mm después de la instalación, y un marco que no puede soportar ese radio aumentará silenciosamente la pérdida de inserción. Planifique el recuento de bandejas, el almacenamiento de fundas y la ruta de enrutamiento juntos, y revise sucoletas de fibrajunto al marco para que las terminaciones y las bandejas sean compatibles. Si aún no está decidiendo entre conectores empalmados o instalados-en campo, esta comparación deempalme por fusiónes una referencia útil.

Entrada de cables y acceso de mantenimiento

La dirección de entrada del cable es una limitación-del mundo real, no un detalle. Los marcos admiten la entrada trasera, lateral, superior o inferior, y una falta de coincidencia con el diseño del sitio provoca curvas cerradas o recorridos desordenados. El acceso de mantenimiento sigue la misma lógica: un cajón deslizante o un diseño de acceso-frontal es más fácil de trabajar para redes que cambian con frecuencia, mientras que una estructura fija es aceptable para enlaces estables con pocos cambios. Un marco que parece compacto sobre el papel puede resultar difícil de reparar una vez que los cables están colocados.

Etiquetado y gestión de cables

Un etiquetado claro ahorra tiempo durante fallas y actualizaciones, y en marcos más grandes, un etiquetado deficiente provoca conexiones incorrectas, un aislamiento de fallas más prolongado e interrupciones evitables. Un buen marco permite una numeración de puertos distinta, espacio dedicado para etiquetas, anillos de enrutamiento de cables de conexión, puntos de unión, un área de almacenamiento suelta y separación entre los cables entrantes y los cables de conexión. Mantenga la ruta de sucables de conexiónplaneado desde el principio en lugar de agregarlo como una ocurrencia tardía.

Lista de verificación de especificaciones ODF antes de solicitar una cotización

Preparar estos detalles antes de ponerse en contacto con un proveedor acorta el proceso de ida y vuelta y reduce el riesgo de recibir una configuración incorrecta.

• Total de fibras a terminar ahora, más el porcentaje de reserva para crecimiento futuro.
• Instalación en interior o exterior, y para exterior, la clasificación IP objetivo.
• Método de montaje: rack de 19-pulgadas de altura U, pared, poste, riel DIN o gabinete.
• Formato de conector y adaptador (SC, LC, FC o ST) y pulido (UPC o APC).
• Tipo, longitud y cantidad de pigtail y patch cord.
• Número de bandejas de empalme y capacidad requerida por bandeja.
• Relación de divisor y posición de divisor, para proyectos PON.
• Dirección de entrada del cable y diámetro exterior del cable o tamaño del prensaestopas.
• Esquema de etiquetado y numeración de puertos-.
• Estructura fija o corredera, y el lado de acceso requerido.

Ejemplos de configuraciones ODF

Tres escenarios anónimos muestran cómo se combinan en la práctica los factores anteriores.

Pequeño punto de distribución de edificios FTTH

Para 24 fibras con pigtails SC/APC dentro de un elevador, suele ser suficiente un ODF compacto para montaje en pared con dos bandejas de empalme y entrada de cables inferior o lateral. Reservar algunos puertos de repuesto deja espacio para unidades adicionales en el edificio sin agregar un segundo marco.

Agregación de centros de datos

Para 96 ​​fibras en LC en un pasillo concurrido, un ODF de montaje en bastidor deslizante de alta-densidad de 2U con acceso frontal y entrada de cable doble mantiene la conexión manejable y protege el radio de curvatura bajo una carga pesada de cable de conexión-. El cajón deslizante importa aquí porque los cambios son frecuentes.

Acceso FTTH rural sobre poste

Para un alimentador dividido entre muchos suscriptores, un marco de distribución divisor exterior con clasificación IP65 o superior, equipado con undivisor 1×32y conectores SC/APC, maneja tanto la división como la exposición ambiental en un solo gabinete.

Selección de ODF por aplicación

Redes de acceso FTTH y PON

El trabajo FTTH tiende a utilizar marcos de montaje en pared en interiores, marcos exteriores en puntos de acceso expuestos y marcos divisores PLC donde se requiere división pasiva. Un sótano, una sala de telecomunicaciones o un punto de distribución en el piso generalmente requiere una unidad de montaje en pared; una ubicación externa requiere una -clasificada para exteriores; y un nodo de división requiere una estructura divisora ​​que integre el divisor con la terminación. Para una visión más amplia de lo que requiere una construcción pasiva, estoComponentes pasivos FTTHLa guía de adquisiciones es un compañero útil.

Centros de datos y salas de telecomunicaciones

Estos entornos prefieren el montaje en bastidor y los marcos modulares de alta-densidad y, por lo general, exigen un alto número de fibras, adaptadores LC de alta-densidad, enrutamiento limpio de cables de conexión-, etiquetado confiable y espacio para expandirse. En racks densos, la gestión de cables tiene tanto peso como la densidad bruta de puertos.

Edificios empresariales y redes de campus

En este caso, el marco adecuado depende del diseño de la columna vertebral. Una sala de equipos principal suele utilizar un marco de montaje en bastidor, mientras que los puntos de distribución en el suelo utilizan marcos de montaje en pared. En un campus de varios-edificios, los ODF terminan las fibras troncales y proporcionan un punto de conexión limpio entre edificios, conmutadores y salas de equipos.

Redes de gabinetes industriales y de control

Las redes industriales se apoyan en marcos de carril DIN o unidades compactas de montaje en pared. El marco debe adaptarse al gabinete de control, proteger las fibras de la tensión mecánica y permitir que los técnicos alcancen los conectores sin tocar el cableado eléctrico, teniendo en cuenta la vibración, el polvo, la temperatura del gabinete y el alivio de tensión.

ODF versus panel de conexión de fibra versus caja de distribución de fibra

Los compradores suelen confundir estos tres porque todos gestionan conexiones de fibra, pero no son lo mismo. Un ODF suele ser la unidad más completa, ya que combina paneles adaptadores, bandejas de empalme, enrutamiento de cables, almacenamiento y protección. Un panel de conexión de fibra se centra más en la conexión conectorizada dentro de un bastidor, aunque algunos incluyen bandejas de empalme. Una caja de distribución de fibra suele ser más pequeña y está más cerca de los usuarios finales, en edificios FTTH, puntos de piso o ubicaciones de acceso al aire libre.

Una forma breve de decidir: utilice un ODF cuando necesite terminación estructurada, empalme, parcheo y administración en conjunto; utilice un panel de conexiones cuando necesite principalmente conexiones basadas en rack-cerca de equipos activos; y utilice una caja de distribución cuando necesite una distribución compacta cerca de los usuarios. Debido a que los nombres varían entre proveedores y mercados, juzgue la estructura, capacidad y función reales en lugar de la etiqueta en la hoja de datos. Esta mirada más profunda a ladiferencias entre un ODF y un patch panel de fibraVale la pena leerlo si el límite aún se siente borroso.

Errores comunes al seleccionar un ODF

Elegir solo por número de puertos

El número de puertos es importante, pero no es suficiente por sí solo. La capacidad de empalme, la entrada de cables, el formato del adaptador, el espacio de mantenimiento y el espacio libre de expansión determinan si el marco realmente funcionará en el sitio.

Ignorar la futura expansión

Un marco de bajo-coste sin capacidad adicional se vuelve costoso en el momento en que la red crece. Planifique el crecimiento de la fibra antes de la selección final y no después.

Uso de un ODF para interiores y exteriores

Los marcos interiores no están diseñados para resistir la lluvia, el polvo y la exposición prolongada al exterior. Las instalaciones en exteriores necesitan un gabinete adecuadamente sellado con una clasificación IP y un diseño de casquillo adecuados.

Mezclar tipos de conectores sin planificación

Las opciones SC, LC, FC, APC y UPC deben alinearse con los cables de conexión, los pigtails y los equipos activos. La combinación incorrecta añade complejidad a la instalación y, en el caso de que el pulido no coincida, degrada el rendimiento óptico.

Olvidar el acceso de mantenimiento

Un marco que parece compacto sobre el papel puede resultar difícil de mantener una vez cableado. Asegúrese de que los técnicos puedan alcanzar de forma segura los adaptadores, las bandejas de empalme y las áreas de enrutamiento después de la instalación.

Preguntas frecuentes

Conclusión

Los principales tipos de marcos de distribución óptica son montaje en bastidor, montaje en pared, exterior, riel DIN, divisor PLC y modular de alta-densidad, y la elección correcta depende del número de fibras, el espacio de instalación, el entorno, el tipo de conector y pulido, la capacidad de la bandeja de empalme, el enrutamiento de cables y la expansión futura. Es posible que un sitio interior pequeño solo necesite un marco de montaje en pared; Las salas de telecomunicaciones y los centros de datos suelen requerir montaje en bastidor o marcos de alta-densidad; Las redes FTTH y PON suelen utilizar marcos divisores PLC y para exteriores; y los armarios industriales están bien servidos mediante marcos de carril DIN. Antes de seleccionar, prepare los detalles de su proyecto utilizando la lista de verificación anterior, y será mucho más fácil especificar un marco que sea práctico, confiable y fácil de mantener.
