Soluciones de conectores de fibra LC de alta-densidad: Uniboot vs. Empujar-Tirar

Los espacios en rack son costosos y las demandas de ancho de banda siguen aumentando. Esa es la realidad. La pregunta no es si necesita una infraestructura de fibra más densa-sino cómo construirla sin crear una pesadilla de mantenimiento.

Dos diseños de conectores de fibra LC han surgido como las soluciones-de elección: cables uniboot y conectores con lengüeta push-. Resuelven diferentes problemas. Elegir el incorrecto le cuesta tiempo, dinero o ambos.

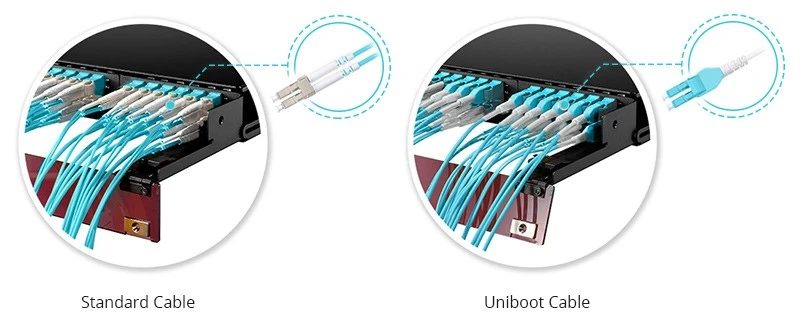

El enfoque Uniboot

El cable de conexión dúplex LC estándar tiene dos cubiertas separadas de 3,0 mm que van una al lado de la otra, cada una con una fibra. Ahora imagine 48 de ellos hacinados en un gabinete de 1U. La parte posterior de su rejilla parece espagueti, el flujo de aire está obstruido y buena suerte para rastrear cualquier cosa.

Uniboot cambia ese guión. Ambas fibras discurren dentro de una única cubierta de 2,0 mm y terminan en una carcasa de conector unificada. Estás viendo aproximadamente la mitad del volumen de cable-a veces mejor.

Aquí es donde se vuelve práctico. Nuestro equipo de ingeniería realizó pruebas de densidad en varios tipos de gabinetes el último trimestre. Los resultados fueron bastante consistentes:

Pruebas realizadas con cables OM4 a 25 grados ambientales. CFM medido en el escape trasero con configuración de ventilador estandarizada.

Los números de capacidad parecen los mismos en papel, pero cualquiera que haya trabajado con un panel HD completamente cargado sabe la diferencia. Con el dúplex estándar, estás luchando contra los cables para llenar el último 20% de los puertos. Uniboot simplemente... encaja.

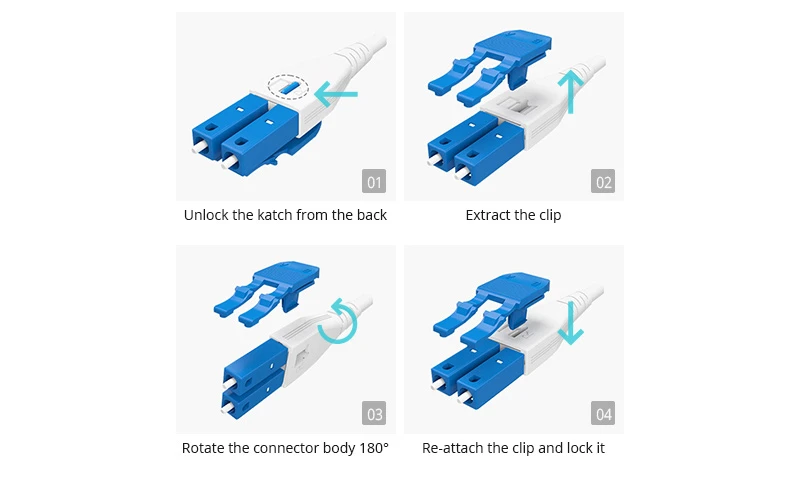

Cambio de polaridad

En las implementaciones del mundo real-, los errores de polaridad a menudo no se detectan hasta las etapas finales de un proyecto. Incluso para un Pod de 200-fibras completamente etiquetado y probado, un cambio de último-minuto de la polaridad A-B a AA resulta en una reelaboración catastrófica o en un reemplazo total de cables cuando se utilizan cables de conexión tradicionales.

Con los cables dúplex tradicionales, tienes que re-reterminar o pedir cables nuevos. Con conectores uniboot conmutables, abre la carcasa, gira las posiciones de la fibra y listo. Sin herramientas. Sin empalmes. Toma unos 20 segundos una vez que lo hayas hecho varias veces.

El mecanismo varía según el fabricante, pero la mayoría de los diseños funcionan según el mismo principio.-Los dos casquillos LC se pueden reposicionar dentro de la carcasa para intercambiar la alineación Tx y Rx. Algunos usan un mecanismo de giro; otros requieren que deslices los casquillos hacia afuera y los vuelvas a insertar al revés.

Conectores de pestaña Push-Pull

Problema diferente, solución diferente.

Los conectores LC estándar utilizan un pestillo lateral-que se aprieta para liberarlo. Funciona bien cuando tienes espacio para los dedos. No funciona cuando los conectores están apilados con una separación de 2 mm en un panel de 96 puertos y el que necesita está en el medio de la fila tres.

Las pestañas push-pull reubican el mecanismo de liberación. En lugar de alcanzar un pestillo lateral, agarra una pestaña extendida y tira hacia atrás. Una mano. Un movimiento. Los puertos adyacentes permanecen quietos.

Esto importa más de lo que piensas. Cronometramos a los técnicos que realizaban movimientos de parches de rutina en paneles idénticos de 48-puertos-uno cargado con LC estándar y otro con push-pull. Tiempo promedio para desconectar y volver a conectar un único puerto del panel medio:

N=50 pruebas por tipo de conector, niveles de experiencia mixtos entre los técnicos

Esa diferencia de 5 segundos no parece mucho hasta que realiza una migración de 200 puertos durante una ventana de mantenimiento. ¿Y esas desconexiones accidentales? Cada uno de ellos supone un impacto potencial en el servicio más un tiempo adicional de resolución de problemas.

Cuándo combinar ambos: Uniboot con Push-Pull

Algunos fabricantes ofrecen cables uniboot con lengüetas push-pull integradas. Obtiene los beneficios de densidad del cable más los beneficios de accesibilidad. Es la opción premium-normalmente un 30-50% más cara que el uniboot estándar, pero para implementaciones a hiperescala donde los costos de mano de obra eclipsan los costos de materiales, los cálculos generalmente funcionan.

Según nuestra experiencia en implementación, estos son los perfiles de clientes que más se benefician de la combinación uniboot + push-pull:

Usuarios de paneles de conexión de ultra-alta-densidad (UHD)

Cuando se incluyen 96 o incluso 144 puertos LC en un espacio de 1U, los pestillos de los conectores estándar se vuelven físicamente inalcanzables. En estas densidades, no es agradable-tener-lengüetas de empuje-y tirar-son lo mínimo indispensable para un funcionamiento práctico. Sus dedos literalmente no pueden llegar a un pestillo lateral cuando los conectores están tan apretados.

Clústeres de computación de IA y entornos HPC

Las cargas de trabajo de capacitación de IA son sensibles a la latencia-y requieren mucho cableado-, y a menudo implican implementaciones masivas de 400G/800G. Para arquitecturas de columna vertebral-hoja que admiten clústeres de GPU, recomendamos esta combinación en toda la capa central. Estos entornos experimentan ajustes constantes de enlaces y una rápida expansión de la capacidad.-Necesita conectores que no ralenticen a su equipo de operaciones.

Soluciones personalizadas para implementaciones de IA/HPC

El cableado del clúster de GPU tiene requisitos únicos: gran número de puertos, limitaciones estrictas del radio de curvatura y problemas de gestión térmica. Proporcionamos kits de cables de longitud-personalizados diseñados específicamente para el diseño de su rack-incluidos paquetes-de longitudes coincidentes para conexiones de conmutador-a-GPU que minimizan la holgura del cable y maximizan el flujo de aire. Pre-etiquetado y codificado por colores-por función (estructura de almacenamiento, interconexión de GPU, red de administración) para acelerar la implementación.

Proveedores de colocación y operaciones de manos remotas

Si su modelo de negocio depende de un alto-volumen de MAC (movimientos, adiciones, cambios) ejecutados por técnicos remotos, la elección del conector afecta directamente las tasas de error. El cambio de polaridad con un solo clic en los conectores uniboot puede reducir las configuraciones erróneas de campo en un 80 % o más. Esto significa menos tickets de problemas causados ​​por polaridad invertida y menos tiempo perdido en la resolución de problemas básicos.

Modernizaciones de instalaciones heredadas con restricciones térmicas

En los centros de datos más antiguos donde las bandejas de cables ya están al máximo de su capacidad y las rutas de flujo de aire están comprometidas, cambiar a uniboot libera instantáneamente aproximadamente el 50 % del espacio de la ruta de cables. El flujo de aire mejorado a través de la parte posterior de los gabinetes puede reducir significativamente los costos de enfriamiento.-Hemos visto casos en los que este único cambio redujo las temperaturas de los pasillos calientes-en varios grados.

Soluciones adecuadas para su problema real

No todas las implementaciones necesitan el conector más sofisticado. Así es como normalmente enmarcamos la conversación con los clientes:

Su principal dolor de cabeza es la congestión de las vías del cable

Uniboot es tu respuesta. La reducción de ~50 % en el diámetro del cable significa que sus bandejas de cables y administradores verticales realmente tienen espacio para respirar. Bonificación: el peso reducido del cable ejerce menos presión sobre los conectores con el tiempo.

Ajuste típico:Conmutadores ToR, filas de servidores de alta-densidad, en cualquier lugar donde estés ejecutando 50+ cables de conexión a través de la misma ruta.

Su principal dolor de cabeza es la accesibilidad del panel

Las pestañas push-pull solucionan este problema. Si tus técnicos trabajan regularmente en paneles-completamente cargados y ves desconexiones colaterales o escuchas quejas sobre el acceso, esta es la solución.

Ajuste típico:Paneles de parches principales/agregados, salas de reuniones-, cualquier panel que permanezca ocupado en más del 80 % y vea actividad MAC regular.

Tu principal dolor de cabeza es la gestión de la polaridad.

Los conectores uniboot conmutables eliminan la necesidad de almacenar múltiples polaridades de cable y evitan errores de terminación de campo. Si alguna vez ha tenido que exprimir durante la noche una caja de cables A-A porque alguien pidió A-B, aquí conoce el valor.

Ajuste típico:Nuevas implementaciones con requisitos de polaridad inciertos o en evolución, organizaciones estandarizadas en un solo SKU de cable para simplificar el inventario.

Programa de inventario de SKU único-

¿Estás cansado de gestionar múltiples polaridades y longitudes de cables? Podemos ayudarle a estandarizar los conectores uniboot conmutables con una selección de longitudes seleccionadas (normalmente 1 m, 2 m, 3 m, 5 m) que cubre más del 95 % de los casos de uso. Reduzca la complejidad del inventario, elimine errores en los pedidos y simplifique la capacitación de su equipo de operaciones.

Estás construyendo para 400G/800G y más

El conector de fibra LC no desaparecerá pronto. Los transceptores -400G-FR4 y 400G-LR4 utilizan interfaces LC dúplex y son la columna vertebral de la mayoría de las implementaciones empresariales de 400G. Pero los requisitos de densidad a estas velocidades hacen que la gestión de cables sea crítica.

Para aplicaciones de conexión de 400G-donde un único puerto QSFP-DD se extiende a conexiones de servidor 4x100G-los cables uniboot con lengüetas push-le ofrecen la instalación más limpia. El volumen reducido del cable deja espacio para el mayor flujo de aire que exigen los transceptores de mayor-vataje.

Soluciones de ruptura personalizadas de 400G/800G

El cableado multiconector de alta-velocidad es donde la personalización ofrece el mayor valor. Fabricamos:

Arneses de separación MTP-a-LC con longitudes de pierna personalizadas que se adaptan a la geometría específica de su bastidor

Conjuntos de cable óptico activo (AOC) y cobre (DAC) de conexión directa-en longitudes no-estándar

Arneses híbridos que combinan diferentes tipos de conectores (MTP-8 a LC, MTP-12 a LC, etc.) para equipos de generación mixta

Opciones de conector de baja-pérdida (menor o igual a 0,15 dB IL) para aplicaciones de alcance extendido-o de múltiples-saltos

Cada conjunto se prueba al 100 % según sus especificaciones antes del envío.-Se incluyen pérdida de inserción, pérdida de devolución y verificación de polaridad.

Escenarios de aplicaciones del mundo real-

Los diferentes entornos enfatizan diferentes aspectos del rendimiento del conector. Esto es lo que hemos visto funcionar en varios tipos de implementación:

Centros de datos de hiperescala

Estas instalaciones optimizan la velocidad operativa. Cuando se implementan miles de conexiones por semana, el componente laboral domina el costo total. Uniboot con pestañas push-pull es cada vez más estándar para las nuevas compilaciones-la prima inicial se amortiza rápidamente a través de una implementación más rápida y tasas de error reducidas.

Especificaciones típicas:OS2 monomodo-, uniarranque de 2,0 mm con push-pull, polaridad conmutable, pre-probado y etiquetado. Longitudes estandarizadas a 1 m, 2 m, 3 m y 5 m para minimizar la complejidad del inventario y al mismo tiempo cubrir la mayoría de escenarios de estante-a-.

Programa personalizado de hiperescala

Para implementaciones de 10,000+ cables, ofrecemos:

Montaje por bastidor o módulo:-paquetes de cables preclasificados empaquetados exactamente según sea necesario para cada zona de instalación

Etiquetado personalizado: Su nomenclatura, su combinación de colores, impresos en fábrica

Entrega por etapas: envíe según su cronograma, no el nuestro-entregas semanales alineadas con sus fases de implementación

Búfer de inventario exclusivo: existencias de seguridad mantenidas en nuestras instalaciones, disponibles para envíos la misma-semana

Se aplican precios por volumen. Contáctenos para detalles del programa.

Centros de datos empresariales

La infraestructura mixta y los ciclos de actualización más largos implican que a menudo se trabaja con estándares de conectores existentes. El enfoque práctico suele ser por niveles: uniboot o push-pull en gabinetes de alta-densidad, dúplex estándar en áreas de menor-densidad donde la prima no está justificada.

Si está modernizando una instalación existente, centre primero la implementación de uniboot en las vías de mayor-congestión. El alivio inmediato a menudo justifica ampliar el enfoque.

Kits de inicio empresarial

¿No estás preparado para comprometerte con una migración completa-de alta densidad? Ofrecemos kits de evaluación que contienen una combinación de cables uniboot y push-pull en longitudes comunes. Pruébelos en su entorno, obtenga-retroalimentación práctica de su equipo y luego escale con confianza.

Oficinas centrales de telecomunicaciones y salas Meet-Me de Colo

La confiabilidad y la estandarización impulsan las decisiones aquí. Muchos operadores mantienen listas de proveedores aprobados con especificaciones de conectores específicas. Las pestañas push-pull son particularmente valiosas en marcos de distribución óptica donde los técnicos necesitan acceder a conexiones individuales sin afectar los circuitos activos adyacentes.

La naturaleza multi-inquilino de los entornos colo también crea requisitos de responsabilidad.-Las transferencias limpias de conectores entre proveedores son importantes, y los diseños push-pull reducen el riesgo de perturbaciones accidentales durante el trabajo de conexión cruzada.-

Fabricación personalizada de grado de operador-

Admitimos especificaciones personalizadas requeridas por los principales operadores y operadores de colo:

Cumplimiento de umbrales específicos de pérdida de inserción y pérdida de retorno

Colores de chaqueta personalizados para la identificación del inquilino

Pruebas de durabilidad extendida (1000+ ciclos de acoplamiento)

Documentación de trazabilidad completa por cable

RoHS, REACH y certificaciones de cumplimiento regional

¿Ya está en una lista de proveedores aprobados? Háganos saber sus requisitos-los cumpliremos exactamente.

Especificaciones que realmente importan

Cuando evalúa las opciones de conectores de fibra LC, esto es lo que debe buscar más allá del marketing:

Pérdida de inserción

El estándar de la industria para el acoplamiento aleatorio es inferior o igual a 0,30 dB. Los conectores premium alcanzan menos o igual a 0,15 dB con respecto a una referencia maestra. Las especificaciones más estrictas son más importantes a medida que los presupuestos de enlace se vuelven más reducidos a velocidades de datos más altas.

Para poner 0,30 dB en perspectiva: equivale aproximadamente a añadir 120 metros de fibra monomodo-estándar a tu enlace. No es catastrófico para una sola conexión, pero se suma cuando encadenas múltiples puntos de conexión.

Especificaciones de pérdidas personalizadas

Para aplicaciones que requieren tolerancias más estrictas-enlaces-de larga distancia, sistemas DWDM o arquitecturas de múltiples-saltos-ofrecemos cables fabricados y probados con una pérdida de inserción inferior o igual a 0,15 dB o incluso inferior o igual a 0,10 dB. Cada cable se envía con un informe de prueba individual que muestra los valores medidos reales, no solo "pasa/falla" frente a un umbral genérico.

Pérdida de retorno

Mayor o igual a 50 dB para pulido UPC, Mayor o igual a 60 dB para APC. Una pérdida de retorno más baja (un número de dB más alto) significa menos reflexión de la señal hacia la fuente-crítica para video analógico, DWDM y algunas aplicaciones digitales de alta-velocidad.

Durabilidad mecánica

Busque 500+ calificaciones del ciclo de apareamiento. En entornos de alta-MAC, los conectores ven mucha acción. Los conectores baratos comienzan a degradarse entre 200 y 300 ciclos; Los conectores de calidad mantienen las especificaciones hasta 1000+.

Opciones de durabilidad extendida

Para entornos con actividad MAC excepcionalmente alta (salas de operaciones, instalaciones de transmisión, laboratorios de pruebas), ofrecemos conectores clasificados para 1500+ ciclos de acoplamiento con retención de rendimiento verificada. Pregunte por nuestro programa de conector-de vida extendida.

Unas breves palabras sobre mantenimiento

La alta-densidad significa más conectores en menos espacio, lo que significa más oportunidades de contaminación. Una sola partícula de polvo en el extremo de un casquillo puede aumentar la pérdida de inserción en 1 dB o más-eso equivale a agregar 400 metros de fibra a su enlace.

La solución es simple pero no-negociable: inspecciona y limpia cada conector antes de acoplarlo. Los limpiadores con un solo-clic funcionan para un mantenimiento rápido; para la contaminación persistente, utilice toallitas sin pelusa-humedecidas con IPA-y luego toallitas secas. Inspeccione siempre después de la limpieza para verificar.

Si su equipo aún no está haciendo esto religiosamente, comience. Previene más tickets de problemas que cualquier otra práctica.

¿Cuándo se amortiza la prima?

Hablemos de números. La diferencia de precios entre los tipos de conectores es real, pero a menudo es menor de lo que la gente supone:

Precios aproximados; varía significativamente según el volumen, el tipo de fibra y el proveedor.

El equilibrio matemático-depende en gran medida de sus tarifas laborales y de la escala de implementación. Para una implementación de 1000 cables en la que uniboot ahorra 2 minutos por cable durante la instalación, se obtienen aproximadamente 33 horas de ahorro de mano de obra. A un costo de técnico completamente cargado de $75 por hora, eso es $2500, a menudo suficiente para cubrir la prima del conector con un margen sobrante.

Donde las matemáticas se vuelven convincentes es en el mantenimiento continuo. Si sus instalaciones ven 50 movimientos de parches por mes y las pestañas push-pull ahorran 5 segundos por movimiento y evitan una desconexión accidental por mes, el valor acumulado durante un ciclo de vida de la infraestructura de 5 años suma.

Estudio de caso de TCO: centro de datos financieros-de tamaño mediano

Recientemente completamos un análisis del costo total de propiedad para un cliente de servicios financieros que migra su infraestructura de nube privada. Así es como se veían los números reales:

Perfil de implementación:

Tamaño de la instalación: ~120 gabinetes

Alcance: capa de conmutación central a distribución, 5000 cables de conexión LC-LC

Comparación: LC dúplex estándar versus uniboot con pestañas push-pull

Comparación de costos:

Mano de obra calculada en $75/hora con carga completa. La recuperación de incidentes incluye el tiempo del técnico más el impacto comercial estimado.

La prima inicial de material se vio esencialmente compensada por los ahorros en mano de obra de instalación en el primer año. Para el tercer año, el cliente estaba por delante-y el TCO de cinco-años mostró casi $24 000 en ahorros en una implementación relativamente modesta. Para instalaciones más grandes o aquellas con mayores volúmenes de MAC, el cronograma de retorno de la inversión se comprime significativamente.

Análisis personalizado del coste total de propiedad

¿Quiere ver los números de su entorno específico? Ofrecemos modelos de TCO gratuitos para oportunidades calificadas. Proporcione el perfil de su instalación-recuento de gabinetes, volumen de MAC, tarifas de mano de obra, tipos de conectores actuales-y crearemos una comparación personalizada que muestre los costos proyectados y el cronograma de recuperación de la inversión.

Hacer la llamada

Este es el árbol de decisiones por el que guiamos a los clientes:

¿El error más común que vemos? Se excede-especificar en áreas-de baja-densidad y no se-especifica dónde realmente importa. Una instalación que coloca conectores premium en todas partes está desperdiciando dinero. Una instalación que escatima en conectores en sus paneles de agregación de 96 puertos está creando dolores de cabeza en el futuro. Haga coincidir la solución con la restricción específica en cada zona de su infraestructura.

Para las organizaciones que estandarizan las especificaciones de conectores en múltiples instalaciones, el proceso de selección de conectores de fibra óptica se beneficia de una evaluación práctica-con configuraciones de paneles reales. Los kits de muestra permiten que su equipo sienta la diferencia antes de comprometerse con un pedido grande.

Servicio de Consulta de Diseño

¿Está planificando una nueva construcción o una actualización importante? Nuestro equipo técnico puede revisar la topología de su red y recomendar una estrategia de conector optimizada para sus requisitos específicos:

Desarrollo de listas de materiales: programas completos de cables con longitudes, cantidades y especificaciones

Optimización de longitud personalizada: minimice el desperdicio y mejore la estética con cables del tamaño-adecuado

Planificación de implementación por fases: priorice las zonas de alto-impacto y posponga las actualizaciones de menor-valor

Redacción de especificaciones: ayude a su equipo de adquisiciones a emitir solicitudes de cotización claras y precisas

Este servicio es gratuito para proyectos que superen los umbrales de volumen mínimo.

¿Qué sigue?

El conector de fibra LC ha sido el caballo de batalla de los centros de datos durante dos décadas y no desaparecerá pronto. Pero la forma en que implementamos LC está evolucionando:-paneles más densos, espacios más reducidos y velocidades de datos más altas. Los diseños Uniboot y push-pull son respuestas directas a esas realidades.

Si está planificando una infraestructura que necesita escalar de 100G hoy a 400G u 800G mañana, las decisiones sobre conectores que tome ahora respaldarán ese crecimiento o lo limitarán. Hacer esto bien desde el principio es más barato que modernizarlo más tarde.

¿Tiene preguntas sobre configuraciones específicas o necesita ayuda para especificar una implementación? Nuestro equipo técnico ha visto la mayoría de los casos extremos y puede indicarle qué ha funcionado en entornos similares.

Referencias

Asociación de la Industria de las Telecomunicaciones. TIA-568.3-D: Estándar de componentes y cableado de fibra óptica.

IEC 61754-20:2012 - Dispositivos de interconexión de fibra óptica y componentes pasivos – Interfaces de conectores de fibra óptica – Familia de conectores tipo LC.

Comunicaciones ópticas de Corning. "800G: lo que los operadores de centros de datos deben saber". Informe técnico, 2024.

Estándar IEEE 802.3cu-2021 - para enmienda de Ethernet: capas físicas y parámetros de administración para funcionamiento de 100 Gb/s y 400 Gb/s a través de fibra monomodo-.
