Fibra MPO/MTP: la conversación real que necesita antes de la construcción de su próximo centro de datos

En noviembre pasado, recibí una llamada de un cliente en Phoenix. Acaban de terminar un diseño de columna-hoja-de 100 G, seis meses de planificación, hermosa administración de cables y todo codificado por colores-. La mitad de los enlaces ascendentes no negociarían.

Resultó que alguien tomó una caja de baúles Tipo B para un diseño Tipo A. Las cajas parecían idénticas. Los números de pieza diferían en un dígito.

Cuatro horas de resolución de problemas. Un vuelo a las 6 de la mañana para su ingeniero jefe. Daños finales: $14,200 en mano de obra de emergencia, más $1,847 por ese boleto de avión de último-minuto. Todavía tengo la captura de pantalla de la factura en alguna parte.

Por eso estoy escribiendo esto. La fibra MPO/MTP no es ciencia espacial, pero los detalles te arruinarán si no prestas atención. Y la penalización aumenta con el número de puertos.-Si estropeas un parche LC, pierdes un enlace. Si estropeas un baúl MTP, pierdes doce.

MPO vs MTP: acabemos con esta confusión

Recibo esta pregunta constantemente. "¿El MTP es simplemente el MPO caro?"

Más o menos. Pero eso es como preguntar si un Lexus es sólo un Toyota caro. Técnicamente sí, prácticamente no.

MPO es un conector estándar. IEC 61754-7, TIA-604-5: la sopa de letras habitual. Cualquier fábrica con un molde de férula puede estampar conectores MPO.

MTP es la marca de US Conec. Inventaron el formato multi-push-de fibra y luego dedicaron décadas a perfeccionarlo. Misma huella, tolerancias más estrictas, mejores materiales.

Esto es lo que la mayoría de los cuadros comparativos pasan por alto: olvídese del debate entre abrazaderas de plástico-versus-metal. Eso es una distracción.

El pasador guía elíptico es todo el juego de pelota.

La MPO estándar utiliza pasadores guía redondos. Cuando se acoplan dos conectores, las clavijas redondas pueden oscilar ligeramente en el manguito de alineación-tal vez una micra por aquí, una micra por allá. No parece mucho. Pero haga eso 200 veces y el patrón de desgaste se volverá desigual. Las posiciones de las fibras exteriores comienzan a desplazarse. Su pérdida de inserción aumenta.

¿Los pines elípticos de MTP? Se centran en sí mismos-. Cada vez. Puedes sentir la diferencia cuando los conectas-hay un clic definitivo cuando el pasador se asienta, en comparación con esa vaga sensación que se obtiene con el MPO barato.

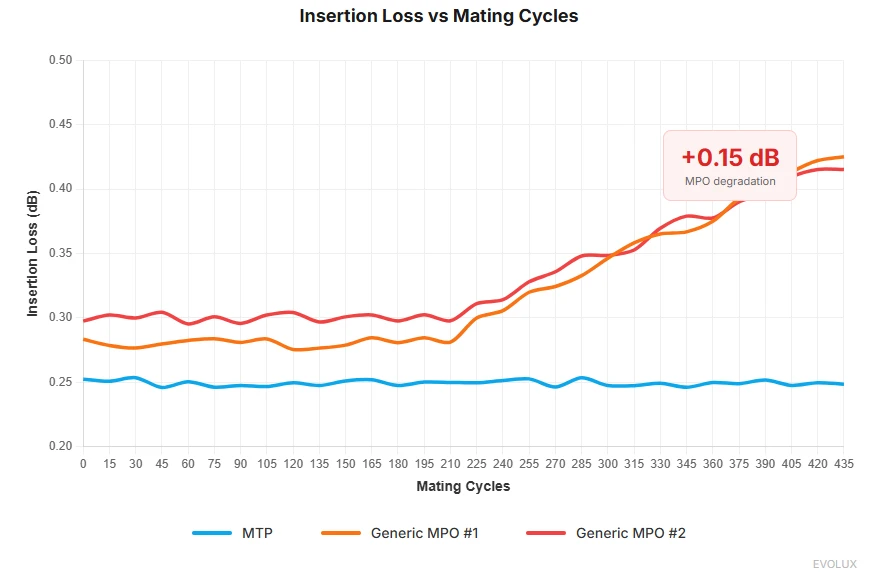

El año pasado realizamos una prueba de tortura: 437 ciclos de acoplamiento en seis muestras de conectores diferentes. En el ciclo 300, dos de los MPO genéricos mostraban una degradación de 0,15 dB en las posiciones 1 y 12. ¿Los MTP? Línea plana hasta el ciclo 400.

Esos 0,15 dB no suenan aterradores hasta que apilas tres puntos de acoplamiento en un enlace de 400G con cero margen de sobra.

¿Qué hay dentro de estas cosas?

Lección rápida de anatomía, porque comprender las entrañas ayuda cuando algo se rompe.

La virola

Imagínese un pequeño ladrillo cerámico con 12 agujeros perforados en posiciones con una precisión de aproximadamente 1 micrón. Un cabello humano tiene 70 micras de ancho. Estamos hablando de 1/70 de cabello.

En los conectores MTP, la férula flota sobre resortes. ¿Por qué? Porque cuando juntas dos conectores, nunca quedan perfectamente alineados. El flotador permite que la férula se ajuste micro-para que la presión de contacto se distribuya uniformemente en lugar de moler una esquina hasta el olvido.

Ese mecanismo de resorte también es la razón por la que no debes agarrar-con fuerza los conectores MTP al acoplarlos. He visto a los técnicos unirlos como si estuvieran apretando tuercas. El objetivo del flotador es permitir que el conector encuentre su propia alineación. Simplemente presione hasta que haga clic. Hecho.

Los pasadores guía

Ya despotricaba sobre el diseño elíptico. Los pines en sí son de aleación endurecida-sobreviven miles de inserciones sin proliferar.

Los conectores macho tienen los pines. Los conectores hembra tienen los agujeros. Suena obvio, pero he visto a personas intentar aparear macho-con-macho a las 2 a.m. en un gabinete oscuro. No funciona. Pregúntame cómo lo sé.

La Vivienda

Las carcasas MTP estándar son de una-pieza-la polaridad y el género se establecen en fábrica. Realizas un pedido incorrecto, o devuelves cables o compras paneles adaptadores.

Aquí hay algo que las hojas de datos no le dirán: en entornos industriales o sitios periféricos sin-clima-controlado, las carcasas de plástico MPO baratas se vuelven quebradizas después de unos años. En nuestro laboratorio de pruebas de estrés, comparamos carcasas MTP genuinas con imitaciones genéricas bajo ciclos térmicos extremos. Muchos fabricantes reducen costos mezclando un exceso de material reciclado en sus moldes.-Esto provoca una degradación de la cadena molecular que es invisible a simple vista. Pero después de las pruebas de ciclos térmicos (-40 grados a +75 grados), la resistencia a la fatiga del pestillo cae en más del 40 %. Recibimos conectores "desintegrados" devueltos por clientes y los análisis de desmontaje muestran consistentemente la clásica fragilidad del material. Es por eso que insistimos en utilizar únicamente resina de polieterimida (PEI) virgen de alta especificación. Cuesta más en papel, pero garantiza que sus conectores sigan acoplados con el mismo clic nítido después de diez años en el centro de datos.

MTP PRO soluciona el problema de configuración (más sobre esto más adelante), pero por ahora, solo debes saber: verifica tres veces- tus especificaciones antes de realizar el pedido. El proceso de RMA para un cable troncal de $400 demora tres semanas.

Polaridad. Presta atención aquí.

Voy a dedicar demasiado tiempo a esta sección porque los errores de polaridad representan quizás el 60% de las llamadas de solución de problemas de MPO en las que he estado. Es aburrido. Es tedioso. Y destruirá absolutamente tu jueves por la noche si lo ignoras.

La fibra dúplex es simple. Tx a Rx, Rx a Tx. Un niño pequeño podría descubrirlo.

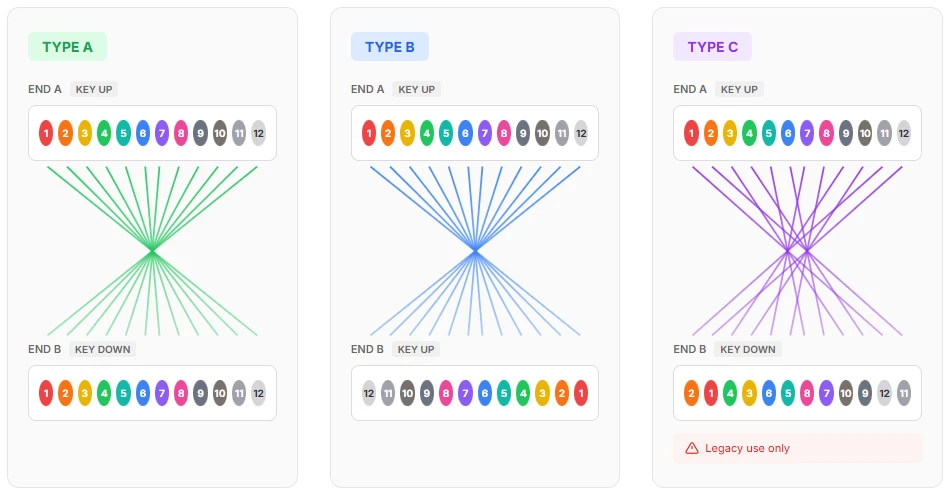

¿Doce fibras en un conector? Cada posición importa. Y hay tres-TRES-formas diferentes en que los fabricantes conectan estos cables.

Tipo A

Llave hacia arriba en un extremo y hacia abajo en el otro. El cable refleja internamente el conjunto de fibras. La posición 1 va a la posición 1, pero el giro físico significa que los pares se alinean correctamente para las rupturas dúplex.

Tipo B

Ambos extremos están activados. El cable intercambia pares adyacentes: 1↔2, 3↔4, 5↔6, etc. Común para transceptores SR4.

Tipo C

Personalmente odio el tipo C. El estándar lo incluye, claro. ¿Pero en la práctica? Es una trampa.

El tipo C hace un par de giros encima del tipo A. La única vez que lo vi usado correctamente fue en una configuración heredada de Cisco muy específica, e incluso entonces, el técnico que lo instaló no dejó documentación. Pasamos dos días realizando-ingeniería inversa del mapa de polaridad.

Mi consejo: a menos que coincida con la infraestructura Tipo C existente, finja que no existe. Dormirás mejor.

Por qué esto es importante en la vida real

A continuación se muestra un recorrido típico de la columna-hoja:

Interruptor espinal → Tronco tipo B → Panel de conexión MTP → Parche tipo A → Interruptor de hoja

Todo funciona. Ahora imagina que alguien-tal vez un contratista, tal vez un técnico-de turno nocturno-intercambia ese baúl Tipo B por uno Tipo A. Las cajas se veían similares. Las etiquetas eran pequeñas.

¿Lo que sucede? Conectividad parcial. Las fibras 1-2 funcionan. Las fibras 3-4 no. Las fibras 5-6 funcionan. Etcétera.

El síntoma se parece exactamente a un transceptor defectuoso. O un conector sucio. O una rotura de fibra. Perderás horas persiguiendo fantasmas antes de que alguien finalmente rompa el mapeador de polaridad y descubra el verdadero problema.

Como fabricante, lo más aterrador no son los complejos esquemas de cableado-sino los "errores de producción ocultos". En nuestra-más de una década de experiencia en fabricación, hemos visto lo que sucede cuando los procesos de ensamblaje carecen de los controles adecuados. ¿El modo de falla más común? Errores de polaridad debidos a la rotación de la cinta de fibra durante la terminación. Sin verificación automatizada, los trabajadores fatigados pueden girar la cinta 180 grados sin darse cuenta,-un error invisible a simple vista pero devastador para el enlace. Los informes de análisis de fallas de la industria sugieren que esto representa aproximadamente el 1% de los cables de instalaciones sin medidas infalibles. En nuestra línea de producción, aplicamos pruebas de polaridad totalmente automatizadas.-Cada cable genera una huella digital de polaridad única antes de enviarse. La gestión de la polaridad no debería depender de la suerte del instalador; es necesario bloquearlo en la fábrica mediante inspecciones físicas e inspecciones automatizadas.

Después de esa pesadilla, establecimos una regla estricta: en cualquier implementación grande,-probamos aleatoriamente el 5 % de los cables antes de colocarlos en la bandeja. Verifique el mapeo de fibra real, no la etiqueta. Nunca confíes en la etiqueta.

La solución

Documento. Todo.

Antes de tender un solo cable, cree un mapa de polaridad. Hoja de cálculo, diagrama de Visio, boceto en servilleta-No me importa. Sólo escribe:

¿Qué tipo de cable va a dónde?

¿En qué dirección mira la llave en cada extremo?

Cuál es la asignación esperada de fibra-a-fibra

Etiquete ambos extremos de cada cable con el tipo de polaridad. No solo el número de pieza-la polaridad real. Utilizo cinta de colores: azul para A, amarilla para B. Baja-tecnología, pero funciona.

Un cliente con el que trabajo imprime códigos QR que enlazan a su base de datos de documentación. ¿Exceso? Tal vez. Pero no han tenido un incidente de polaridad en tres años.

Nota: Esta ruta de dos-segmentos mantiene la polaridad correcta para la ruptura 4×25G. Cambie cualquiera de los cables sin volver a calcular y estará solucionando el problema a medianoche.

Matemáticas del presupuesto de pérdidas

Cada enlace óptico tiene un presupuesto de energía. El transmisor emite X dBm. El receptor necesita al menos Y dBm. La diferencia es su presupuesto de pérdidas-eso es lo que gasta en atenuación de fibra, pérdidas de conectores y empalmes.

En 10G, los presupuestos de pérdidas fueron generosos. Podrías usar conectores basura y aún tener margen.

A 100G, las matemáticas se vuelven más estrictas.

A 400G, estás contando décimas de dB como un avaro que cuenta monedas de un centavo.

Ejemplo de 100GBASE-SR4

IEEE le ofrece una pérdida total de canal de 1,9 dB para 100G SR4 sobre OM4 a 100 metros.

Construyamos un vínculo realista:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Dos acoplamientos MTP (interruptor → panel, panel → parche)

Si utiliza MPO genérico a 0,75 dB cada uno:

Eso no es margen. Esa es la barra de error de su equipo de prueba.

Una mota de polvo en un extremo-y estarás por encima del presupuesto. Un tendido de cable un poco más largo, por encima del presupuesto. Un conector que provino de un turno de viernes por la tarde en la fábrica, por encima del presupuesto.

Mismo enlace con MTP Elite a 0,35 dB cada uno:

Ahora puedes respirar. Aparece polvo. Las temperaturas varían. Las fibras envejecen. Ese margen de 0,85 dB absorbe el mundo real.

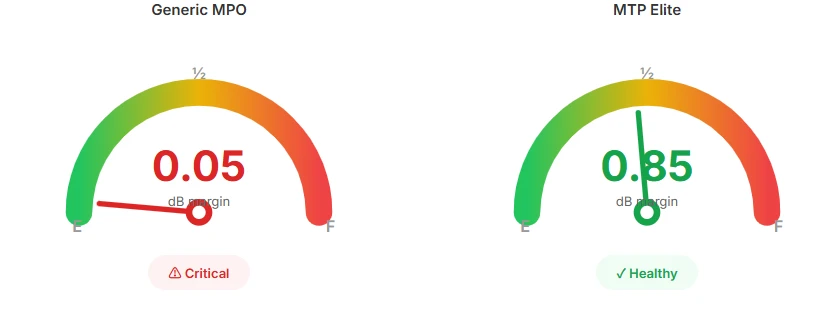

La analogía del viaje por carretera

Piense en una pérdida de presupuesto como conducir a través-país con un tanque de gasolina que no puede recargar.

El MPO genérico comienza con medio tanque. ¿Viajes cortos? Bien. Pero si intentas llegar de Phoenix a Denver, sudarás cada milla y llegarás a la gasolinera lleno de humo.

MTP Elite te inicia al máximo. Mismo destino, pero ahora puedes tomar un desvío, encender el aire acondicionado y no entrar en pánico cuando te encuentres con tráfico de obras.

El destino (tu tarifa de datos) no cambia. Tu margen para sorpresas sí lo hace.

MTP Elite vs Standard: cuándo pagar la prima

US Conec vende dos grados:

MTP estándar:Pérdida de inserción máxima de 0,50 dB. Lo típico es alrededor de 0,35 dB.

Élite MTP:Máximo 0,35 dB. Lo típico es 0,15-0,25 dB.

Elite cuesta entre un 15% y un 30% más según el número de fibra y el proveedor. ¿Vale la pena?

Así es como lo pienso.

Vaya a Elite cuando:

Su cálculo de pérdidas deja un margen de menos de 0,5 dB después de sumar todo

Tienes tres o más puntos de apareamiento en el camino.

Estás haciendo 400G ahora o lo estarás dentro de 3 años.

El cable es una infraestructura troncal que estará oculta durante una década

El estándar está bien cuando:

Enlaces de menos de 50 m con solo 1 o 2 apareamientos

Margen cómodo a 40G o 100G

Cables de conexión que reemplazarás cada año de todos modos-¿Por qué pagar más por los consumibles?

Presupuesto realmente ajustado y usted ha hecho los cálculos para demostrar que funciona.

Mi regla general: Elite para baúles, Estándar para parches.

Aquí está la lógica. Los baúles van por el techo, por debajo del suelo y a través de las paredes. Permanecen allí durante 7-10 años. Ésa es la base de su red: no puede en absoluto gastar márgenes de pérdida en una infraestructura que no tocará durante una década.

Desde el punto de vista de la precisión de fabricación, la diferencia entre los grados Elite y Standard no es solo de 0,1 dB en el papel. La producción de conectores de calidad Elite-requiere un súper-pulido extendido de la cara final-y el rechazo de cualquier casquillo con parámetros de geometría límite, como el desplazamiento del ápice. Mi recomendación final-para los clientes: las troncales deben ser Elite. Una vez que los conectores troncales están enterrados en bandejas portacables, se fijan sus puntos de acoplamiento. Los cables de conexión son fluidos y se cambian constantemente. Si la geometría de su férula troncal no es perfecta, no importa qué tan buenos sean sus cables de conexión- la presión de contacto físico siempre será desigual. Gaste dinero en componentes de precisión que no se mueven. Ésa es la filosofía de costes que realmente tiene sentido en la fabricación.

¿Parches? Son consumibles. Los técnicos de operaciones los tiran, los desvían, los pisan y accidentalmente hacen rodar sillas sobre ellos. La vida útil promedio es de seis meses a un año antes de que se intercambien. Gastar dólares premium en parches Elite mientras se ejecutan baúles marginales es al revés: estás puliendo el pomo de la puerta mientras los cimientos se agrietan.

Una excepción: si estás{0}}conectándote a través de una sala-me en una colo, elige Elite en todas partes. No puedes controlar la calidad del cable al otro lado de ese panel de transferencia.

MTP PRO: Reparaciones de campo que realmente funcionan

El MTP tradicional bloquea la polaridad y el género en la fábrica. ¿Pedido incorrecto? Devuélvalo, espere tres semanas y explíquele a su gerente de proyecto por qué se retrasó el cronograma.

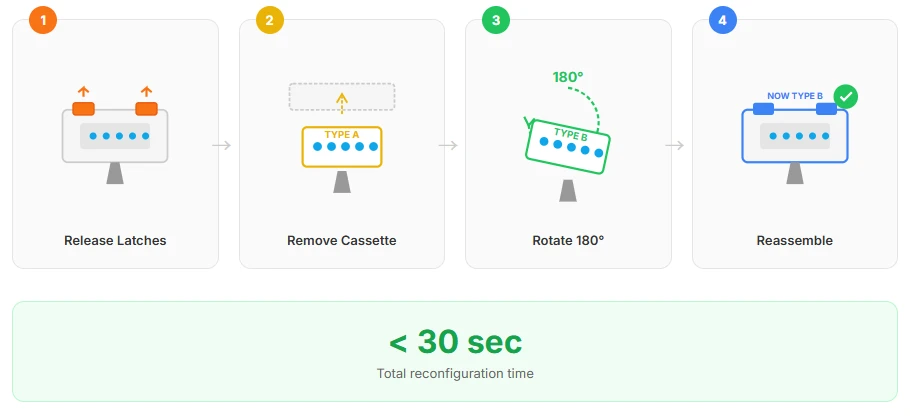

MTP PRO te permite cambiar la polaridad (Tipo A ↔ Tipo B) y el género (masculino ↔ femenino) en el campo. No se necesitan herramientas especiales para la polaridad-simplemente abra la carcasa. El intercambio de género necesita una herramienta de extracción de pines, pero sigue siendo un trabajo de 30 segundos.

La prima es del 20% al 40% sobre el MTP estándar. Suena caro.

Pero hagamos los cálculos con un-error:

Si está realizando una implementación grande con alguna ambigüedad sobre lo que ya está instalado, MTP PRO se amortiza solo la primera vez que algo no coincide con el dibujo.

Para entornos de colocación o administrados por terceros-, normalmente recomendamos a los clientes que especifiquen MTP PRO directamente. En esos escenarios de "caja negra" donde no se puede predecir la polaridad o el género del otro extremo, la capacidad de campo-cambiable de PRO no solo es conveniente-es un seguro. Hemos visto a clientes cerrar diez-mil-proyectos de fibra durante una semana porque ambos extremos resultaron ser machos. Como fabricante, producimos conectores de la serie PRO-para devolver la autoridad de configuración al campo-eliminando los riesgos de la cadena de suministro causados ​​por las brechas de comunicación en las primeras-etapas.

¿Para compilaciones pequeñas y bien-documentadas en las que controlas cada variable? El estándar está bien.

MTP-16: Deja de desperdiciar fibra

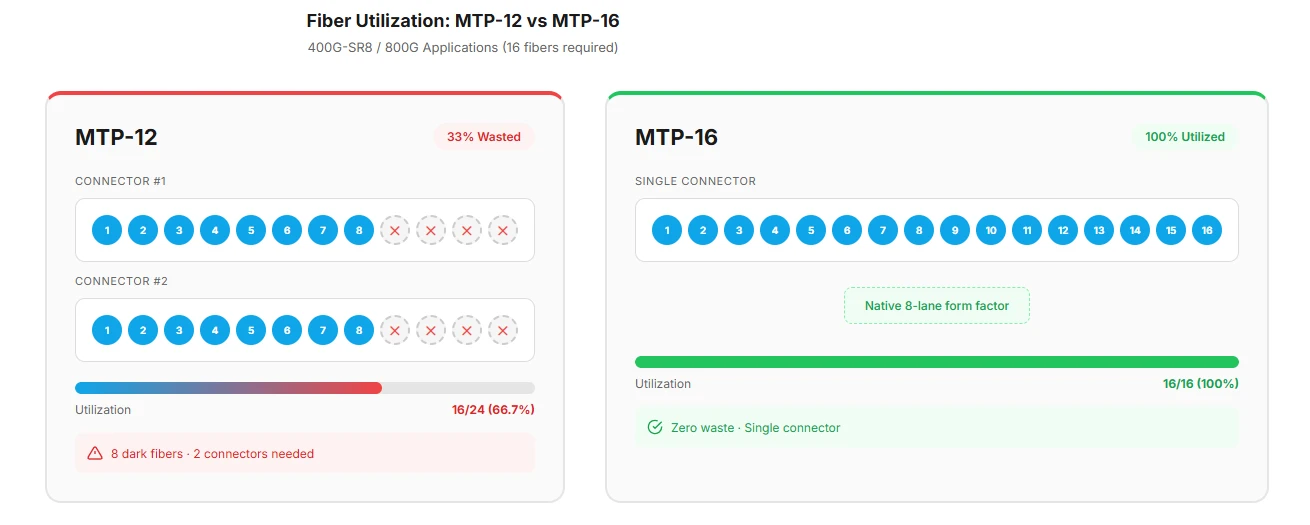

Sucio secreto sobre el MTP de 12 fibras: desperdicia un tercio de la fibra para aplicaciones de 8 carriles.

40G usa 4 carriles (8 fibras). 100G usa 4 carriles (8 fibras). 400G usa 8 carriles (16 fibras). 800G usa 8 carriles (16 fibras).

MTP-16 soluciona este problema. Dieciséis fibras, ocho pares dúplex, cero residuos.

Para 400G-SR8 y la próxima ola de 800G, MTP-16 es el factor de forma nativo. Si está creando una nueva infraestructura de entrenamiento de IA,-esos clústeres de GPU que necesitan 400G u 800G entre cada nodo, estandarícelos en MTP-16 ahora. El delta de costos es insignificante y no se eliminarán troncales de 12 fibras en dos años.

Escuché de un contacto de hiperescalador el mes pasado: ya se han comprometido con MTP-16 para todas las compilaciones nuevas. La mejora en la utilización de la fibra por sí sola justificó el cambio de herramientas.

Fin-Inspección facial: la parte aburrida que te salva

Seré breve porque es el tema menos interesante. Pero saltarlo es la razón por la que la gente quema transceptores de 2.000 dólares.

Los conectores MTP tienen 12, 16 o 24 fibras en un casquillo. Una partícula de contaminación en una fibra deposita todo el conector. Las probabilidades de contaminación aumentan con el recuento de fibras.

IEC 61300-3-35 define limpio. Aquí está el resumen:

Esa zona central-25 micras es brutal. Una partícula de polvo. Uno. Y su enlace 400G comienza a generar errores CRC.

No puedes inspeccionar manualmente 12+ fibras por conector por extremo de cada cable. Obtenga una sonda MTP automatizada ($4000-8000). Se amortiza por sí solo la primera vez que detecta contaminación antes del acoplamiento en lugar de después de reemplazar un transceptor.

Protocolo de limpieza:

1. Inspeccione primero. Siempre.
2. Si está sucio: limpie en seco. Funciona el 80% del tiempo.
3. Aún sucio: limpieza húmeda con IPA.
4. Vuelva a-inspeccionar antes del apareamiento.
5. ¿Fallando después de la limpieza en húmedo? El conector puede estar dañado. No lo fuerces.

Una cosa en la que los novatos se equivocan es que suponen que la limpieza en húmedo es siempre más exhaustiva que la limpieza en seco. En los conectores MTP, eso es un desastre a punto de suceder. Los residuos de IPA que no se evaporan por completo crean micro-trampas pegajosas en los orificios de los pasadores guía-y esas trampas atraen más polvo que al principio.

Bajo un microscopio de fábrica de 400x, a menudo vemos el asesino invisible que deja la "limpieza en húmedo": las películas de residuos de IPA. Muchos clientes usan limpiador de tableros o alcohol de alta-concentración, pero si la proporción de la mezcla es incorrecta o la evaporación es incompleta, la tensión superficial del líquido literalmente "bloquea" las partículas finas directamente en los orificios de los pasadores guía del MTP. Es por eso que algunos cables se prueban bien recién salidos de la caja, pero muestran una pérdida máxima después de unos pocos ciclos de acoplamiento. Nuestra recomendación para el taller: la limpieza en seco se ocupa del noventa por ciento de los casos. Si la limpieza húmeda es absolutamente necesaria, utilice disolventes de limpieza especializados-sin residuos seguidos de una purga de nitrógeno a alta-presión. El objetivo es preservar la "integridad virgen" de la-cara-del extremo de la fibra y no degradarla químicamente con un tratamiento excesivo.

Nuestra regla: limpiar primero en seco, siempre. Guarde la limpieza húmeda para la contaminación persistente-aceites para la piel de los dedos de un técnico, residuos de adhesivos y ese tipo de cosas. Y si realiza una limpieza húmeda, siga inmediatamente con dos pasadas de limpieza seca. Piense en MTP como si fuera una óptica de precisión: cuanto más seco, más seguro.

Un detalle que a menudo se pasa por alto: el diseño de la tapa antipolvo importa más de lo que la gente cree. Las tapas que aprietan demasiado fuerte obligan a los técnicos a tirar de la funda durante la extracción, lo que podría estresar el conjunto de la férula. Cuando diseñamos nuestras tapas antipolvo, diseñamos específicamente la tensión del agarre para equilibrar la protección contra la contaminación con la facilidad de extracción-lo suficientemente firme como para permanecer en su lugar durante el manejo, lo suficientemente flojo como para que no tengas que luchar con él a las 2 a.m. en un gabinete oscuro. Pequeñas cosas como esas no están en ninguna hoja de datos.

Marco de decisión

Aquí está la hoja de trucos. Pero lea los asteriscos-ahí es donde está la verdadera guía.

Los asteriscos:

⚠️ ¿Cerca de equipos HVAC o compresores?La vibración afloja las conexiones con el tiempo. Utilice MTP (abrazaderas de metal) incluso si las matemáticas de pérdidas dicen que lo genérico está bien.

⚠️ ¿Entorno de laboratorio con reconfiguración constante?MTP PRO, incluso si se "conoce" la polaridad. Los planes cambian. Ahórrese el dolor de cabeza.

⚠️ ¿Se está conectando a troncales MPO genéricas existentes?No malgastes dinero en parches Elite-actualiza primero los troncales. Una cadena es tan fuerte como su eslabón más débil.

⚠️ ¿Colo queda-en mi sala?Élite en todas partes. Esto es lo que pasa con la colocación: no puedes inspeccionar lo que hay al otro lado de ese panel de demarcación. No tienes idea de si están usando saltadores de calidad o lo más barato que pudo encontrar su departamento de adquisiciones. Lo que puedes controlar es tu lado de la conexión. Convertirse en Elite por su parte genera un margen adicional de 0,3 dB-y en un entorno de "caja negra" donde no ve la mitad del enlace, ese margen suele ser la diferencia entre una luz verde fija y una alarma amarilla parpadeante.

Para troncales, casetes y módulos de conexión de fibra MPO/MTP que cubren toda esta gama, puede encontrar especificaciones detalladas y disponibilidad de stock enCatálogo EVOLUX. Nuestra sección de conectores de fibra óptica incluye variantes MTP-12, MTP-16 y PRO, todos fabricados con los controles de calidad y protocolos de inspección que se analizan a lo largo de esta guía.

La fibra MPO/MTP no es complicada una vez que internalizas tres cosas:

La calidad del conector aumenta con la velocidad.40G perdona el descuido. 400G no.

Los errores de polaridad se parecen a todo menos a los errores de polaridad.Documente antes de instalar.

Los presupuestos de pérdidas son menores de lo que cree.Haz los cálculos. Si está cerca, actualice las especificaciones del conector.

Y una opinión personal: MTP Elite en troncales troncales casi siempre vale la pena. La diferencia de costo total en la construcción de un centro de datos es un error de redondeo en comparación con una noche de resolución de problemas de emergencia.

Referencias

1. Especificaciones de US Conec MTP: https://www.usconec.com/
2. Guía del conector MTP de FS.com: https://www.fs.com/blog/a-guía-completa-para-mtp-connector-958.html
3. TIA-568.3-D: Estándar de componentes de cableado de fibra óptica
4. IEC 61754-7: Especificaciones de la familia de conectores MPO
5. IEC 61300-3-35: Criterios de inspección del extremo
6. IEEE 802.3bm/cm: Estándares ópticos 100G y 400G
