Instalación de cable de fibra óptica para interiores y exteriores

Equipo de fibra Evolux · febrero de 2026 · Lectura de 10 minutos

La instalación de fibra óptica es un paso fundamental en la creación de redes de alto-rendimiento. Seleccionar el cable adecuado garantiza una transmisión de datos eficiente, longevidad y durabilidad en diferentes entornos. Esta guía cubre la instalación de cables de fibra óptica para interiores y exteriores, con consejos prácticos para cada escenario.

¿Nuevo en la fibra óptica? Quizás quieras consultar nuestroConceptos básicos del conector de fibra ópticaprimero.

Tipos de cable de fibra óptica por aplicación

Los cables de fibra óptica se clasifican según su entorno de implementación: interiores y exteriores. Cada tipo está diseñado con características específicas para manejar diferentes condiciones.

Cables de fibra óptica para interiores

Los cables de fibra óptica para interiores se utilizan habitualmente en edificios, oficinas y centros de datos. Estos cables son flexibles, livianos y están diseñados con materiales-resistentes al fuego para cumplir con los códigos de seguridad. Experimentan menos estrés ambiental que los cables para exteriores, pero deben cumplir con estrictos estándares de seguridad contra incendios.

La clasificación de fuego importa más de lo que la mayoría de la gente cree. En un incendio en un edificio, una cubierta de cable incorrecta puede liberar humos tóxicos o propagar llamas a través de los espacios de manipulación de aire. Según el artículo 770 del NEC (Código Eléctrico Nacional), esto es lo que necesita saber sobre las clasificaciones:

Usar una calificación incorrecta no es sólo una violación del código. Hemos visto a instaladores pasar cables OFNR a través de espacios plenum para ahorrar unos centavos por pie. El inspector de construcción lo detecta, lo arrancan todo y lo rehacen con el cable adecuado. Los "ahorros" cuestan aproximadamente 10 veces más al final.

Cables de fibra óptica para exteriores

Los cables exteriores enfrentan un conjunto de desafíos completamente diferente: -cambios de temperatura de -40 grados a +70 grados, infiltración de humedad, degradación de los rayos UV, estrés físico y, a veces, roedores que muerden la cubierta. Estos cables son más resistentes, con cubiertas blindadas y materiales que bloquean el agua.

Cables de fibra subterráneos

Estos cables se tiran a través de conductos enterrados de 1 a 2 metros de profundidad. El conducto brinda protección física, pero la humedad aún ingresa con el tiempo-es por eso que los cables subterráneos necesitan agua-gel bloqueador de agua o cinta de bloqueo-seca en el interior. Las camisas compatibles con lubricantes- ayudan a reducir la fricción durante largos recorridos a través del sistema de conductos.

Cables enterrados directamente

A diferencia de los cables subterráneos, los cables enterrados directamente van al suelo sin conductos. Necesitan una armadura reforzada-cinta de aluminio o acero corrugado-para soportar la presión del suelo y el daño de los roedores. Ofertas Evoluxcables blindadoscon protección mejorada diseñada específicamente para aplicaciones de enterramiento directo.

Cables Aéreos

Los cables aéreos cuelgan entre postes o se fijan a edificios. Están protegidos de los peligros subterráneos, pero en su lugar enfrentan cargas de viento, acumulación de hielo y exposición constante a los rayos UV. Los diseños autoportantes-con-cable mensajero de acero incorporado son estándar-el mensajero soporta el peso del cable mientras que las fibras ópticas permanecen protegidas en el interior.

Cables submarinos

Para el despliegue submarino en ríos, lagos o zonas costeras, los cables necesitan una resistencia al agua superior. La mayoría utiliza barreras múltiples: tubos llenos de gel-, cintas hinchables con agua- y construcción herméticamente sellada. Una armadura pesada protege contra los golpes de ancla.

Planificación previa-a la instalación

Aquí hay algo que la mayoría de las guías no enfatizan lo suficiente: la planificación evita aproximadamente el 95% de los problemas de instalación. No cuestiones técnicas-problemas de planificación. Alguien olvidó comprobar si el conducto existente ya estaba lleno. Alguien no se dio cuenta de que se necesitaba un permiso para cruzar la calle. Alguien pidió un cable de 20 metros menos.

Antes de ordenar cualquier cosa, recorre toda la ruta y documenta:

Distancia total- mídelo, no hagas estimaciones. Agregue entre un 10 % y un 15 % para variaciones de holgura y enrutamiento.

Obstáculos- paredes, techos, servicios públicos existentes, cruces de carreteras

Condiciones ambientales- ¿estará expuesto a temperaturas extremas? ¿Humedad? ¿Productos químicos?

Infraestructura existente- ¿puedes utilizar conductos, bandejas de cables o vías existentes?

Permisos requeridos- permisos de excavación, permisos de construcción, acuerdos de derecho-de-vía

Para trabajos al aire libre, llame811(en EE. UU.) para localizar los servicios públicos subterráneos existentes antes de cualquier excavación. Esto es un requisito legal y chocar contra una línea de gas o un cable de alimentación crea serios problemas.

Mejores prácticas para la instalación de fibra óptica

Los cables de fibra ofrecen grandes ventajas:-gran ancho de banda, bajas pérdidas e inmunidad a las interferencias electromagnéticas. Pero estos beneficios sólo aparecen cuando la instalación se realiza correctamente. A continuación se ofrecen consejos específicos para diferentes escenarios de instalación.

Instalación de fibra óptica interior

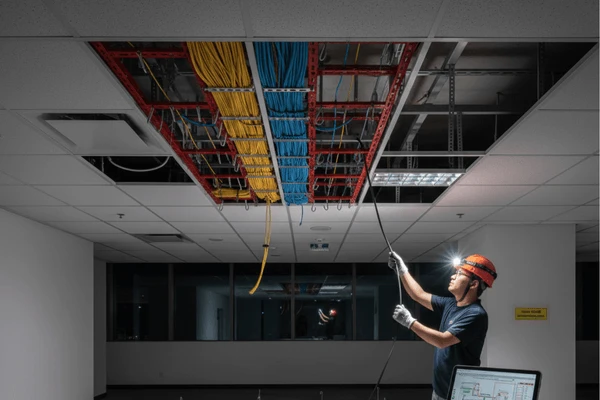

Instalaciones de techo y piso elevado

Los techos falsos y los pisos elevados son probablemente los lugares más fáciles para instalar fibra. Los paneles del techo generalmente se pueden empujar hacia arriba y apartar, lo que le brinda acceso para pasar los cables por encima. Las baldosas del suelo elevado se levantan de la misma manera.

Los cables en estos espacios deben estar bien-sujetados y organizados. Utilice bandejas, ganchos en J-o correas de velcro-espaciadas entre 4 y 5 pies en recorridos rectos, con soportes adicionales en los cambios de dirección.

Una cosa que la gente olvida: fije los soportes a la estructura del edificio, no a la rejilla del techo. La rejilla sólo está diseñada para soportar el peso de las baldosas. Hemos visto secciones del techo caer cuando con el tiempo se conectaron demasiados cables a la rejilla. No sucede de inmediato-lleva meses o años de peso acumulado-pero cuando sucede, elimina todo lo que hay debajo.

Algunas otras cosas a tener en cuenta en las instalaciones de techo:

No coloque cables directamente sobre los paneles del techo. Se hundirán y eventualmente caerán.

No aprietes demasiado las bridas. Crea puntos de estrés que causan problemas más adelante. Las correas de velcro funcionan mejor.

Mantenga la fibra separada de los cables de alimentación por al menos 12 pulgadas. La fibra es inmune a las interferencias, pero los cables de alimentación generan calor.

Instalaciones en-gabinetes

Es necesario organizar los cables dentro de los armarios rack. Los bastidores desordenados causan problemas reales-más difíciles de solucionar, más fácil desconectar algo accidentalmente y una pesadilla para realizar cambios más adelante.

Usarpaneles de conexión de fibrapara puntos de terminación limpios. Pase los cables a través de administradores de cables verticales y horizontales en lugar de dejar que cuelguen del equipo. Mantenga los cables de fibra y de alimentación en lados opuestos del bastidor.

Deje siempre los bucles de servicio-cable adicional enrollado para uso futuro. Sin holgura, incluso mover el equipo unos pocos centímetros puede requerir tirar de cables nuevos.

Instalaciones de elevadores

Los tendidos de cables verticales entre pisos son complicados debido al peso del cable. El cable en sí puede estirarse con el tiempo si no se sujeta adecuadamente.

Utilice un cable con clasificación OFNR-mínimo para los soportes verticales-OFNP si el soporte vertical se conecta a espacios plenum. Sostenga los cables a intervalos regulares usando abrazaderas -clasificadas para fibra. Las abrazaderas metálicas normales pueden aplastar la fibra si se aprietan demasiado.

Aquí tienes un consejo que te ahorrará mucho esfuerzo: empieza desde el piso superior y tira hacia abajo, no hacia arriba. Tirar del cable hacia arriba lucha contra la gravedad en todo momento y la carga aumenta con cada metro que tiras. Tirar hacia abajo permite que la gravedad te ayude en lugar de luchar.

Quizás los procedimientos de manipulación de los diferentes fabricantes de cables varíen un poco. Por lo tanto, consulte la hoja de datos del cable para conocer la elevación vertical máxima sin soporte y siga sus instrucciones primero.

Instalación de fibra óptica al aire libre

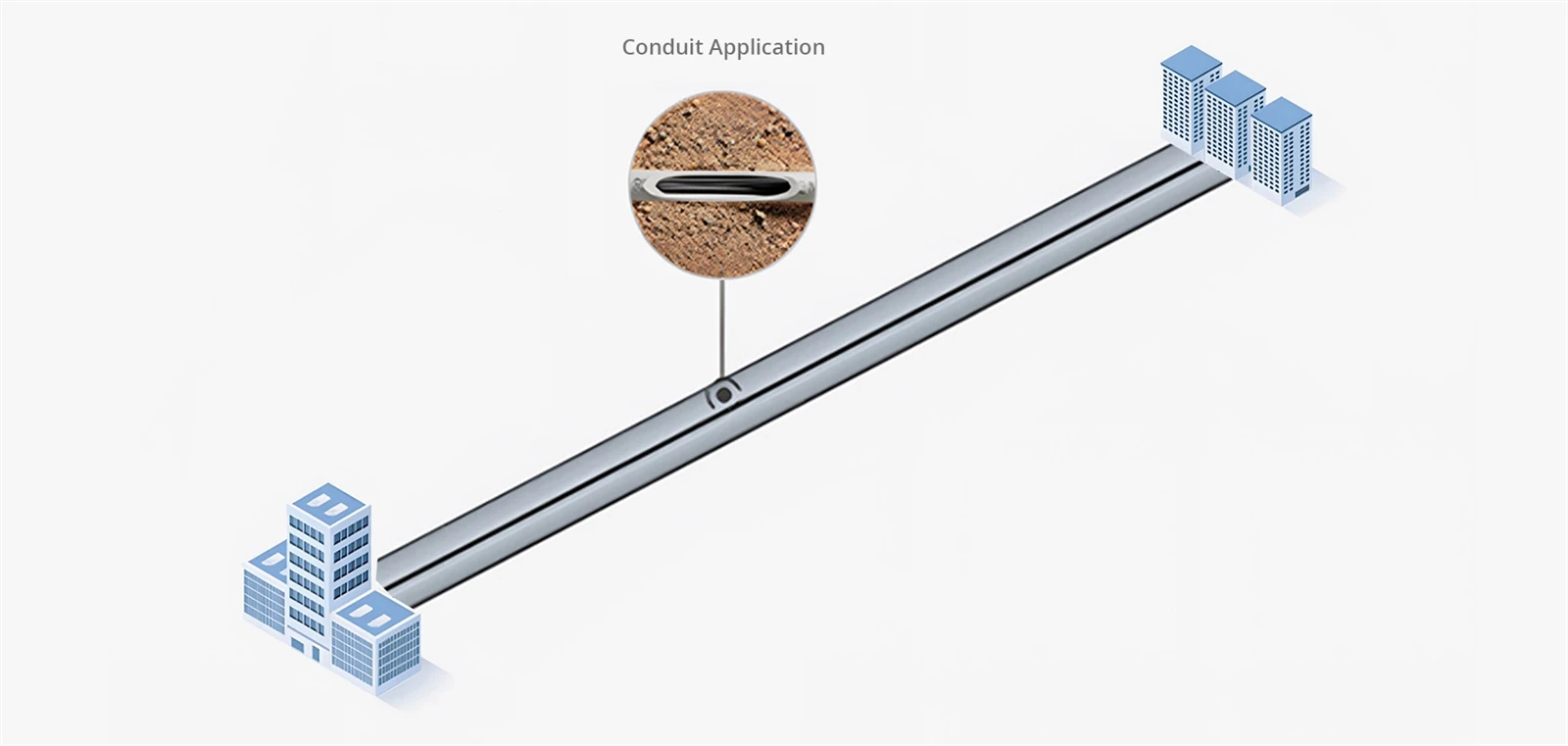

Instalación de conductos

El conducto ofrece una buena protección-a largo plazo para los cables exteriores, pero una vez instalado, realizar cambios es difícil y costoso. Planifique la ruta cuidadosamente desde el principio.

Al pasar el cable a través del conducto, mantenga todos los puntos de transición suaves. En las cajas de conexiones y los orificios de control, no dejes que los cables descansen sobre bordes afilados.-Agrega un trozo corto de conducto flexible o conducto interno para guiar el cable alrededor de las esquinas. Las cajas de extracción dividen tiradas largas en segmentos manejables y le brindan acceso para trabajos futuros.

Siempre coloque una cuerda para tirar en el conducto durante la instalación. Lo necesitarás más tarde. Utilice un lubricante-compatible con fibra para tirones largos. El gel a base de -agua- funciona bien, pero verifique que sea compatible con el material de la cubierta del cable.

Nota:El radio interior de las curvaturas de los conductos debe ser al menos 10 veces el diámetro exterior del cable. Para un cable exterior típico de 8 mm, el radio de curvatura mínimo es de 80 mm. Los tramos de conductos deben limitarse a 100 pies entre los puntos de extracción, con no más de dos curvas de 90 grados por segmento. Superar estos límites aumenta drásticamente la tensión de tracción.

La técnica de la figura 8

Para tirones realmente largos-varios cientos de pies o más-no intentes hacerlo todo a la vez. Tire hasta un punto intermedio, extienda el exceso de cable en forma de 8 (no circular, lo que introduce torsión) y luego continúe tirando. Esto distribuye la tensión y evita que se exceda la capacidad máxima de tracción del cable.

Instalación enterrada directamente

El enterramiento directo coloca el cable directamente en el suelo sin conducto. Es absolutamente necesario un cable blindado clasificado para enterramiento directo.-El cable exterior normal no sobrevivirá más de uno o dos años.

Antes de excavar, llame811para localizar los servicios públicos existentes. Requerido por ley en la mayoría de los lugares. Golpear una línea de gas o un troncal de fibra es, en el mejor de los casos, costoso y, en el peor, peligroso. Obtenga permisos de excavación-la mayoría de las jurisdicciones los exigen.

La profundidad del entierro depende de la ubicación:

Entiérrelo siempre por debajo de la línea de congelación de su región. Los ciclos de congelación-descongelación pueden desplazar el suelo y dañar los cables enterrados a poca profundidad.

Después de colocar el cable, rellénelo primero con arena o tierra fina-sin piedras directamente sobre el cable. Instale la cinta de advertencia aproximadamente 12 pulgadas por encima. Documente la ruta exacta con coordenadas GPS o mediciones detalladas. Alguien te lo agradecerá dentro de unos años cuando necesite encontrarlo.

Instalación aérea

La instalación aérea suspende cables entre postes. Evita los costos de excavación de zanjas pero expone los cables al clima-viento, hielo, sol y cambios de temperatura.

Los cables autoportantes-con cable mensajero integrado son estándar. El mensajero soporta el peso y las cargas del viento mientras las fibras ópticas quedan protegidas en su interior. Para instalaciones cerca de líneas eléctricas, todos los cables-autoportantes dieléctricos-(ADSS) utilizan hilo de aramida en lugar de acero para evitar riesgos eléctricos.

El hundimiento entre polos importa más de lo que la gente cree. Demasiado apretado crea problemas de tensión en climas fríos cuando el cable se contrae. Demasiado suelto provoca un movimiento excesivo con el viento, lo que genera fatiga en los puntos de unión. Para luces de más de 100 metros o en áreas climáticas adversas, probablemente desee que un ingeniero calcule el hundimiento adecuado.

Donde los cables ingresan a los edificios, instale bucles de expansión. Los cambios de temperatura provocan una expansión y contracción significativas-sin bucles, ese movimiento concentra la tensión en los puntos de entrada y puede dañar tanto los cables como las penetraciones de los edificios con el tiempo.

Empalme y Terminación

Instalar los cables es la mitad del trabajo. Conectarlos correctamente es la otra mitad.

Empalme por fusión

El empalme por fusión funde dos extremos de fibra junto con un arco eléctrico. Un buen empalme por fusión casi no tiene pérdidas-normalmente por debajo de 0,05 dB. Por eso es el estándar para instalaciones permanentes.

El proceso requiere precisión en cada paso:

Bandala capa protectora para exponer la fibra desnuda. Utilice peladores de fibra adecuados.-Las herramientas improvisadas dañan el vidrio.

Limpiola fibra desnuda con alcohol isopropílico al 99 % y toallitas sin pelusa-. Una pasada por sección de limpieza.

Adherirsela fibra para crear una cara extrema plana y perpendicular. La calidad de la hendidura determina la calidad del empalme.-Si parece desconchado, angulado o áspero, quítelo más e inténtelo de nuevo.

Fusiblecolocando fibras en la empalmadora. Los alinea automáticamente y aplica el arco.

Protegerel empalme con una funda termorretráctil-. Los empalmes de fusión desnudos son extremadamente frágiles.

Si el empalmador estima una pérdida superior a 0,05 dB, algo salió mal. Es mejor rehacerlo que aceptar un empalme marginal.

Para trabajos de terminación, calidad.coletas de fibra ópticacon conectores pulidos-de fábrica marcan una diferencia real en los resultados finales.

Empalme Mecánico

Los empalmes mecánicos utilizan dispositivos de alineación y gel de coincidencia de índice-en lugar de fusión. Más rápido de instalar, no se necesitan costosos equipos de fusión.

La desventaja: mayor pérdida (0,1-0,5 dB típica frente a menos de 0,05 dB para la fusión) y menor-confiabilidad a largo plazo en entornos hostiles. Multa para reparaciones de emergencia o trabajos-con poca cantidad de fibra donde el costo del equipo es una preocupación. Para la infraestructura permanente, la fusión sigue siendo el camino a seguir.

Tipos de conectores

Diferentes aplicaciones requieren diferentes conectores:

Nuestroconectores de fibra ópticaVienen en todos los tipos estándar para terminación tanto de fábrica como de campo.

Pruebas y documentación

No te saltes las pruebas. "El enlace se enciende" no significa que la instalación sea buena. Una instalación marginal podría funcionar a 10G pero fallar a 100G, o funcionar bien en verano pero abandonarse en invierno.

Inspección visual

Antes de conectar cualquier cosa, revise cada extremo del conector con un microscopio de inspección con un aumento de 200-400x. Busque polvo, huellas dactilares, rayones en el núcleo y astillas en la férula.

La contaminación causa la mayoría de los problemas de la red de fibra. Una encuesta de la industria encontró que es el motivo número uno para las llamadas de solución de problemas. Limpie los conectores contaminados con herramientas de limpieza adecuadas y vuelva a -inspeccionar. Los rayones que cruzan el área central significan que es necesario reemplazar el conector.

Pruebas de pérdida

Los conjuntos de pruebas de pérdida óptica miden la pérdida de inserción total de extremo-a-. Compare los resultados medidos con la pérdida esperada:

Pérdida esperada=(longitud de la fibra × atenuación) + (conectores × 0,3 dB) + (empalmes × 0,1 dB)

Atenuación típica de la fibra:

Modo único-a 1310 nm: 0,35 dB/km

Modo único-a 1550 nm: 0,25 dB/km

Multimodo a 850 nm: 3,0 dB/km

Si la pérdida medida es significativamente mayor que la calculada, algo anda mal. Encuéntrelo antes de aceptar la instalación. Para cableado local, el estándar TIA-568 proporciona presupuestos de pérdidas específicos y requisitos de prueba que la mayoría de las instalaciones comerciales deben seguir.

Pruebas OTDR

OTDR (reflectómetro de dominio de tiempo óptico-) envía pulsos de luz y mide los reflejos, mostrando cada conector, empalme, curvatura y falla a lo largo del enlace. El seguimiento le indica exactamente dónde están los problemas y su gravedad.

Guarde rastros de OTDR para cada fibra. Cuando algo falla meses o años después, comparar los rastros actuales con los originales muestra exactamente qué cambió. Almacene la documentación donde los futuros técnicos puedan encontrarla-no en la computadora portátil de alguien que se va cuando cambia de trabajo.

Problemas comunes y soluciones

El enlace no se establece en absoluto.

Verifique en este orden: ¿conectores colocados correctamente? ¿Fibra correcta conectada (rastrearla físicamente)? ¿Polaridad TX/RX correcta? ¿Conectores limpios?

Errores intermitentes o alta tasa de error de bits

Casi siempre una de tres cosas: conectores contaminados, potencia óptica marginal (el enlace funciona pero no hay margen) o violación del radio de curvatura en algún lugar del camino. Inspeccione físicamente la ruta en busca de curvas cerradas-dentro de los bastidores, en los cambios de dirección y en cualquier lugar donde el cable se haya "metido" en un espacio reducido.

El enlace funcionaba antes, ahora no.

Algo cambió. ¿Se realizó algún trabajo en la zona? ¿Alguien conectó o desconectó algo? Compare el seguimiento OTDR actual con la línea base original.

OTDR muestra una pérdida alta inesperada en un momento

Podría ser un conector sucio, un mal empalme, una curvatura apretada o daño físico. Comience con la limpieza. Si eso no soluciona el problema, inspeccione físicamente la ubicación que identifica el OTDR.

Conclusión

Una buena instalación de fibra se reduce a lo básico: cable adecuado para el medio ambiente, manejo cuidadoso, conexiones limpias y pruebas adecuadas. No es complicado, pero los detalles importan. Omítalos y estarás solucionando problemas durante años.
