Una comparación técnica- profunda para ayudar a los ingenieros de redes y a los equipos de adquisiciones a seleccionar la fibra multimodo adecuada para su infraestructura.
Cuando una empresa de logística de Nueva Jersey se puso en contacto con nosotros el trimestre pasado para actualizar su red de almacén, se enfrentaron a un dilema común: su cableado OM1 existente no podía admitir los conmutadores de 10 GbE que acababan de comprar. El técnico en-el sitio había recomendado OM4, pero ¿fue excesivo para recorridos de un promedio de 85 metros? Este escenario se desarrolla a diario en centros de datos, campus e instalaciones empresariales de todo el mundo.
La selección de fibra multimodo no se trata solo de elegir un-cable codificado por colores-sino de comprender la física de la propagación de la luz, adaptar su infraestructura a las demandas de ancho de banda actuales y futuras y optimizar su inversión de capital. Esta guía va más allá de las especificaciones a nivel de superficie-para explicarpor quéestas fibras funcionan de manera diferente ycómopara tomar decisiones informadas para su implementación específica.
¿Qué hace que la fibra multimodo sea "multimodo"?
Antes de profundizar en las clasificaciones de OM, establezcamos qué distingue a la fibra multimodo de su contraparte monomodo-a un nivel fundamental.
La fibra multimodo presenta un diámetro de núcleo más grande-generalmente 50 μm o 62,5 μm en comparación con el núcleo de modo único-de 9 μm. Este núcleo más grande permite que la luz viaje a través de la fibra a lo largo de múltiples caminos simultáneamente, cada camino representa un "modo" diferente de propagación. Piense en ello como una autopista con muchos carriles versus una carretera de un solo-carril: más carriles significan más capacidad de tráfico en distancias cortas, pero la coordinación se vuelve desafiante en tramos más largos.
La interfaz del núcleo-al-revestimiento en la fibra multimodo de índice-graduado no es un límite definido sino más bien una transición gradual en el índice de refracción. Este gradiente está diseñado precisamente para igualar el tiempo de viaje de diferentes modos. La luz que viaja cerca del borde de la fibra toma un camino físico más largo, pero se mueve a través de material de menor-índice de refracción-(y por lo tanto viaja más rápido), mientras que la luz cerca del centro toma un camino más corto a través de material de mayor-índice de refracción-(se mueve más lento). Cuando están perfectamente sintonizados, todos los modos llegan al receptor simultáneamente.
En la práctica, las tolerancias de fabricación hacen que esta compensación nunca sea perfecta. Las diferencias de tiempo resultantes entre modos-llamada dispersión modal-en última instancia limitan el ancho de banda de la fibra y la distancia de transmisión. Este es el parámetro clave que separa OM1 a OM5.
La evolución de LED a VCSEL: comprensión de la revolución del ancho de banda
El sistema de clasificación OM refleja un cambio fundamental en la tecnología de fuentes de luz que se produjo a finales de los años 1990 y principios de los años 2000.
La era LED (OM1 y OM2)
Los primeros sistemas multimodo utilizaban-diodos emisores de luz (LED) como fuente de luz. Los LED producen una salida amplia y uniforme que llena todo el núcleo de la fibra, excitando todos los modos disponibles simultáneamente. Esta condición de "lanzamiento sobrellenado" significaba que el ancho de banda de la fibra estaba determinado por el rendimiento agregado de cientos de modos trabajando juntos. Unos pocos modos lentos o rápidos tuvieron un impacto mínimo porque la energía de la señal se distribuyó en muchos caminos.
Los LED tienen una limitación fundamental: su velocidad máxima de modulación alcanza un máximo de 622 Mbit/s. Esta restricción los hizo inadecuados para aplicaciones de velocidad gigabit-, independientemente de la capacidad teórica de la fibra.
La revolución VCSEL (OM3, OM4, OM5)

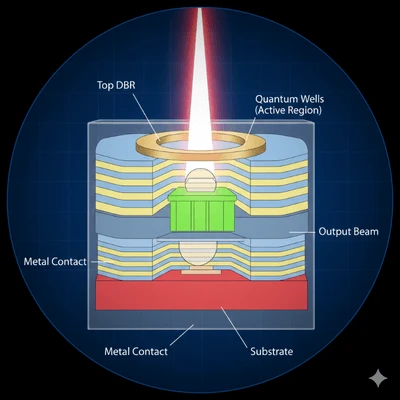

Los láseres de emisión de-superficie de cavidad-vertical (VCSEL) lo cambiaron todo. Estos láseres semiconductores ofrecen:
Tasas de modulación superiores a 25 Gbit/s (y siguen mejorando)
Ancho espectral más estrecho, reduciendo la dispersión cromática.
Mayor potencia óptica para mejorar la relación señal-a-ruido
Costos de fabricación más bajos en comparación con los láseres-emisores de borde
Perfiles de vigas circulares que se acoplan eficientemente en núcleos de fibra.
Sin embargo, los VCSEL no llenan el núcleo de la fibra de manera uniforme. Su haz concentrado excita solo un subconjunto de modos disponibles-normalmente aquellos cerca del centro de la fibra. Esta condición de "lanzamiento restringido" significa que cualquier defecto o variación del índice de refracción en el centro central afecta de manera desproporcionada el rendimiento del sistema.
Esta es la razón por la que las fibras OM1 y OM2, diseñadas para lanzamientos de LED sobrecargados, a menudo funcionanpeorcon VCSEL de lo que sugeriría su ancho de banda nominal. Los fabricantes de fibra respondieron desarrollando-fibra multimodo optimizada para láser (LOMMF) con perfiles de índice de refracción estrictamente controlados diseñados específicamente para lanzamientos de VCSEL. Esta fibra-optimizada con láser se convirtió en la base de las clasificaciones OM3, OM4 y OM5.
Clasificaciones OM: desglose técnico detallado
Fibra OM1
Especificaciones principales:
Diámetro del núcleo: 62,5 μm
Diámetro del revestimiento: 125μm
Ancho de banda de lanzamiento sobrellenado (OFL): 200 MHz·km a 850 nm, 500 MHz·km a 1300 nm
Atenuación máxima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm
Color de la chaqueta: Naranja (según TIA-598C)
Contexto técnico:
Se eligió originalmente el núcleo más grande de 62,5 μm de OM1 porque simplificaba la alineación con fuentes LED y permitía tolerancias de conector más flexibles. Sin embargo, este núcleo más grande admite más modos de propagación que la fibra de 50 μm, lo que resulta en una mayor dispersión modal y un menor ancho de banda.
El tamaño del núcleo de 62,5 μm crea una incompatibilidad fundamental: los conectores y latiguillos OM1 no se pueden mezclar con componentes OM2/OM3/OM4/OM5. El acoplamiento de una fibra de 62,5 μm a una fibra de 50 μm produce aproximadamente 3-4 dB de pérdida adicional, suficiente para causar fallas en los enlaces en muchos sistemas.
Límites de distancia prácticos:
| Velocidad de datos | Distancia máxima |
|---|---|
| 100 Mbps (100BASE-FX) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 275 m |
| 10 Gbit/s (10GBASE-SR) | 33 m |
Estado actual:
OM1 se considera infraestructura heredada. Las instalaciones nuevas no deben especificar OM1 a menos que se conecten a una planta existente de 62,5 μm donde se requiera continuidad modal. El límite de 33 metros a 10 GbE lo hace poco práctico para aplicaciones de centros de datos modernos.
Fibra OM2
Especificaciones principales:
Diámetro del núcleo: 50μm
Diámetro del revestimiento: 125μm
Ancho de banda OFL: 500 MHz·km a 850 nm, 500 MHz·km a 1300 nm
Atenuación máxima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm
Color de la chaqueta: Naranja (según TIA-598C)
Contexto técnico:
OM2 representa la transición a la tecnología de núcleo de 50 μm sin dejar de estar diseñado principalmente para fuentes LED. El núcleo más pequeño reduce la cantidad de modos admitidos, lo que mejora el ancho de banda en comparación con OM1. El OM2 moderno a menudo se fabrica-optimizado con láser, aunque no cumple con los estrictos requisitos EMB de OM3.
Debido a que tanto OM1 como OM2 usan cubiertas naranjas, verifique siempre el tipo de fibra verificando la leyenda impresa del cable (por ejemplo, "50/125" frente a "62,5/125") antes de terminar o empalmar.
Límites de distancia prácticos:
| Velocidad de datos | Distancia máxima |
|---|---|
| 100 Mbps (100BASE-FX) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 550 m |
| 10 Gbit/s (10GBASE-SR) | 82 m |
Estado actual:
Al igual que OM1, OM2 se está eliminando progresivamente de las nuevas instalaciones. El límite de 82 metros a 10 GbE limita su utilidad en entornos modernos, aunque sigue siendo útil para conexiones de 1 GbE dentro de sus límites de distancia.
Fibra OM3 (fibra multimodo optimizada para láser-)
Especificaciones principales:
Diámetro del núcleo: 50μm
Diámetro del revestimiento: 125μm
Ancho de banda modal efectivo (EMB): 2.000 MHz·km a 850 nm
Ancho de banda OFL: 1.500 MHz·km a 850 nm
Atenuación máxima: 3,0 dB/km a 850 nm
Color de la chaqueta: Aqua (según TIA-598C)
Contexto técnico:
OM3 fue la primera clasificación de fibra diseñada específicamente para la transmisión VCSEL. La métrica clave pasó del ancho de banda de lanzamiento sobrecargado (relevante para los LED) al ancho de banda modal efectivo (relevante para los VCSEL). EMB se determina mediante la prueba de retardo de modo diferencial (DMD), que mide cómo los diferentes grupos de modos se retrasan entre sí en condiciones de lanzamiento restringidas que simulan el comportamiento de VCSEL.
La especificación EMB de 2000 MHz·km significa que un enlace de 300-metros proporciona aproximadamente 6,67 GHz de ancho de banda utilizable, suficiente para 10 GbE con margen. El perfil del índice de refracción de la fibra está estrictamente controlado, particularmente en el centro central donde se concentra la energía VCSEL.
Límites de distancia prácticos:
| Velocidad de datos | Distancia máxima |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 300 m |
| 25 Gbit/s (25GBASE-SR) | 70 m |
| 40 Gbit/s (40GBASE-SR4) | 100 m |
| 100 Gbit/s (100GBASE-SR4) | 70 m |
Estado actual:
OM3 sigue estando ampliamente implementado y es rentable-para aplicaciones de 10 GbE dentro de un radio de 300 metros. Para instalaciones de fibra residencial y redes empresariales más pequeñas donde los tendidos de cable se mantienen por debajo de los 300 metros, OM3 ofrece un valor excelente. Sin embargo, las aplicaciones de 40GbE y 100GbE exponen rápidamente sus limitaciones.
Fibra OM4
Especificaciones principales:
Diámetro del núcleo: 50μm
Diámetro del revestimiento: 125μm
Ancho de banda modal efectivo (EMB): 4.700 MHz·km a 850 nm
Ancho de banda OFL: 3.500 MHz·km a 850 nm
Atenuación máxima: 3,0 dB/km a 850 nm

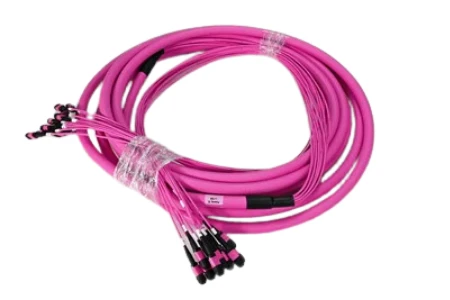

Color de la chaqueta: Aqua o Erika Violet (según TIA-598C)
Contexto técnico:
OM4 surgió del refinamiento continuo del proceso de fabricación después de la introducción de OM3. Los productores de fibra lograron un control más estricto sobre el perfil del índice de refracción, duplicando con creces el ancho de banda modal efectivo. No se trataba tanto de un nuevo diseño de fibra como de una evolución de la fabricación de OM3 hacia estándares de calidad más altos.
El EMB de 4.700 MHz·km permite que un enlace de 400 metros admita aproximadamente 11,75 GHz de ancho de banda, lo que permite 10 GbE en distancias que excederían la capacidad de OM3. Más importante aún, OM4 amplía el alcance de los sistemas de 40 GbE y 100 GbE desde los límites de 100 m/70 m de OM3 a 150 m/100 m respectivamente.
OM4 es totalmente compatible con versiones anteriores de OM3; ambos utilizan núcleos de 50 μm y pueden interconectarse sin pérdidas por desajuste modal. La principal distinción visual es el color opcional de la chaqueta Erika Violet (magenta), aunque muchos fabricantes todavía usan aguamarina.
Límites de distancia prácticos:
| Velocidad de datos | Distancia máxima |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 400 m (alcance extendido: 550 m) |
| 25 Gbit/s (25GBASE-SR) | 100 m |
| 40 Gbit/s (40GBASE-SR4) | 150 m |
| 100 Gbit/s (100GBASE-SR4) | 100 m (OM4 extendido: 150 m) |
Estado actual:
OM4 es la opción recomendada para instalaciones de centros de datos nuevos que admiten de 10 GbE a 100 GbE. Su prima de precio sobre OM3 es modesta (normalmente 10-20%), mientras que su alcance ampliado proporciona flexibilidad operativa significativa y preparación para el futuro.
Fibra OM5 (Fibra Multimodo de Banda Ancha)
Especificaciones principales:
Diámetro del núcleo: 50μm
Diámetro del revestimiento: 125μm
EMB a 850 nm: 4.700 MHz·km (igual que OM4)
EMB a 953 nm: 2.470 MHz·km (nueva especificación)
Atenuación máxima: 3,0 dB/km a 850 nm, 2,3 dB/km a 953 nm
Color de la chaqueta: Verde lima (según TIA-598C)
Contexto técnico:
OM5 representa un cambio de paradigma en el diseño de fibra multimodo. Mientras que OM3 y OM4 optimizaron el ancho de banda en la longitud de onda VCSEL tradicional de 850 nm, OM5 extiende esta optimización a un rango de longitud de onda de 850 nm a 953 nm.
Esta capacidad de banda ancha permite la multiplexación por división de longitud de onda corta (SWDM), donde cuatro longitudes de onda (850 nm, 880 nm, 910 nm y 940 nm) se transmiten simultáneamente a través de un único par de fibras. SWDM cuadruplica efectivamente la capacidad de la fibra sin requerir hilos de fibra adicionales ni realizar la transición a ópticas paralelas.
Aclaración crítica:El EMB de OM5 a 850 nm equivale a la especificación de OM4. Para transceptores de longitud de onda única-de 850 nm (estándar 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4), OM5 no ofrece ninguna ventaja de distancia sobre OM4. La prima OM5 solo rinde frutos cuando se utilizan transceptores compatibles con SWDM-como 40G-SWDM4, 100G-SWDM4 o módulos emergentes 400G-BD4.2.
Límites de distancia prácticos:
| Velocidad de datos | Transceptores estándar | Transceptores SWDM |
|---|---|---|
| 10 Gbit/s | 400 m (igual que OM4) | N/A |
| 40 Gbit/s | 150 m (igual que OM4) | 440 metros (40G-SWDM4) |
| 100 Gbit/s | 100 m (igual que OM4) | 150 metros (100G-SWDM4) |
| 400 Gbit/s | N/A | 100 metros (400G-BD4.2) |
Estado actual:
La adopción de OM5 ha sido más lenta de lo previsto inicialmente. La prima de costo (normalmente 30-50 % sobre OM4) es difícil de justificar a menos que los transceptores SWDM formen parte del plan de implementación. Para la mayoría de las aplicaciones de centros de datos, OM4 combinado con óptica paralela (conectividad MPO/MTP) logra una rentabilidad similar o mejor para 40GbE y 100GbE.
OM5 se muestra prometedor para entornos de hiperescala donde el número de hilos de fibra está limitado o donde la ruta de migración a 400 GbE y más favorece la multiplexación de longitud de onda sobre el paralelismo de fibra.
Tabla comparativa completa
| Especificación | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|
| Diámetro del núcleo | 62.5μm | 50μm | 50μm | 50μm | 50μm |
| Diámetro del revestimiento | 125μm | 125μm | 125μm | 125μm | 125μm |
| Color de la chaqueta | Naranja | Naranja | Agua | Aguamarina/Violeta | verde lima |
| Fuente de luz | CONDUJO | LED/VCSEL | VCSEL | VCSEL | VCSEL |
| Ancho de banda OFL (850 nm) | 200MHz·km | 500MHz·km | 1.500 MHz·km | 3.500 MHz·km | 3.500 MHz·km |
| EMB (850 nm) | N/A | N/A | 2.000 MHz·km | 4.700 MHz·km | 4.700 MHz·km |
| EMB (953 nm) | N/A | N/A | N/A | N/A | 2.470 MHz·km |
| Atenuación máxima (850 nm) | 3,5 dB/km | 3,5 dB/km | 3,0 dB/km | 3,0 dB/km | 3,0 dB/km |
| Distancia máxima de 10 GbE | 33 m | 82 m | 300 m | 400 m | 400 m |
| Distancia máxima SR4 de 40 GbE | N/A | N/A | 100 m | 150 m | 150 m |
| Distancia máxima SR4 de 100 GbE | N/A | N/A | 70 m | 100 m | 100 m |
| Soporte SWDM | No | No | No | No | Sí |
| Estándar | ISO/CEI 11801, TIA-568 | ISO/CEI 11801, TIA-568 | ISO/CEI 11801, TIA-568 | TIA-492AAAD (2009) | TIA-492AAAE (2016) |
Seleccionar la fibra adecuada: marco de decisión
Criterios de evaluación
1. Requisitos actuales de ancho de banda
Mapee la topología de su red existente e identifique la velocidad de cada enlace. Si utiliza principalmente conexiones de 1 GbE, incluso OM3 proporciona un margen de maniobra sustancial. Sin embargo, si prevalecen enlaces de 10 GbE o más rápidos, OM4 se convierte en el mínimo práctico para la mayoría de los entornos.
2. Distancias de recorrido del cable
Mida o calcule los tramos de cable potenciales más largos. Incluya bucles flojos, elevadores verticales y desvíos de enrutamiento.-La longitud del cable instalado suele exceder-la distancia de la línea recta entre un 20% y un 40%.
| Si el recorrido más largo es... | Recomendación mínima |
|---|---|
| Menos de 100 m | OM3 (adecuado para 100GbE) |
| 100-150 m | OM4 (requerido para 40G/100G) |
| 150-300 m | OM4 (10GbE solo en este rango) |
| 300-400 m | OM4 (alcance extendido de 10 GbE) |
| Más de 400 metros | Considere OS2 monomodo- |
3. Ruta migratoria futura
Las demandas de ancho de banda de los centros de datos suelen crecer entre un 25% y un 50% anualmente. Una infraestructura de cableado instalada hoy debería dar cabida a al menos 2 o 3 generaciones de tecnología. Para la mayoría de las organizaciones, esto significa diseñar para 40GbE/100GbE incluso si el equipo actual funciona a 10GbE.
4. Restricciones presupuestarias
Si bien OM4 tiene una prima modesta sobre OM3, el costo laboral de la instalación del cable generalmente eclipsa la diferencia en el costo del material. Instalar OM4 hoy en lugar de OM3 puede agregar un 10-20 % a la adquisición de cables, pero evita el gasto mucho mayor de volver a cablear más adelante.
Resumen de recomendaciones
| Escenario de aplicación | Fibra recomendada |
|---|---|
| Mantenimiento del sistema heredado | Coincidir con la infraestructura existente (OM1/OM2) |
| Pequeña oficina/campus 1GbE | OM3 |
| Red troncal empresarial de 10 GbE | OM4 |
| Centro de datos (10G/25G/40G/100G) | OM4 |
| Hiperescala con hoja de ruta SWDM | OM5 |
| Carreras superiores a 400 m. | OS2 monomodo- |
Selección de conectores y mejores prácticas
El rendimiento de la fibra multimodo depende fundamentalmente de la calidad y limpieza del conector. Para aplicaciones de centros de datos de alta-densidad, nuestras soluciones MPO/MTP admiten configuraciones de 8, 12, 16 y 24 fibras para transceptores de óptica paralela. Para conexiones dúplex tradicionales, los conectores LC ofrecen la mayor densidad de puertos con nuestros casquillos cerámicos de precisión que garantizan una pérdida de inserción constante inferior a 0,2 dB.
tipos polacos
PC (Contacto físico): Basic polish, adequate for most multimode applications. Return loss typically >30 dB.
UPC (Contacto Ultra Físico): Enhanced polish with better surface finish. Return loss typically >50 dB. Recomendado para aplicaciones de alta-velocidad.
APC (Contacto físico en ángulo): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Se utiliza principalmente con fibra monomodo-pero está disponible para aplicaciones multimodo especializadas.
Protocolo de limpieza
La contaminación es la principal causa de fallos en los enlaces. Incluso una sola partícula de polvo de 1 μm puede bloquear una transmisión de luz significativa a través de un núcleo de 50 μm. Antes de cada acoplamiento, inspeccione las caras de los extremos del conector con un telescopio de fibra con un aumento de 200x o más y límpielo con toallitas sin pelusa-con IPA (alcohol isopropílico) o casetes de limpieza en seco.
Planteamiento del caso empresarial: coste total de propiedad
La diferencia de costos entre los grados de fibra multimodo suele ser menos significativa de lo que parece:
Ejemplo de costo de material (latiguillo de 100 m):
OM3: ~$45
OM4: ~$52 (prima del 15%)
OM5: ~$68 (prima del 51 % sobre OM3)
Mano de obra de instalación(igual para todos los grados): ~$150-300 por carrera
Cuando la mano de obra de instalación domina el costo total, el gasto incremental de especificar OM4 sobre OM3 se vuelve insignificante-mientras que el seguro contra futuras limitaciones de ancho de banda es sustancial.
Para la construcción de nuevos centros de datos, recomendamos OM4 como especificación predeterminada. La modesta inversión inicial garantiza la compatibilidad con equipos de 10 GbE, 25 GbE, 40 GbE y 100 GbE sin limitaciones de distancia dentro de las distancias típicas de bastidor-a-rack y de fila-a-fila.
Soluciones de fibra Evolux para su infraestructura multimodo
En Evolux Fiber fabricamos el ecosistema completo de componentes de conectividad de fibra multimodo:
Cables de conexión de fibra óptica:Conjuntos OM3, OM4 y OM5 preterminados en configuraciones simplex, dúplex y MPO/MTP. Longitudes personalizadas desde 0,3 ma 100 m+ con entrega rápida.
Conectores de fibra óptica:Conectores LC, SC, FC, ST y MPO/MTP con casquillos cerámicos de circonio de precisión. Pérdida de inserción<0.2dB, return loss >50 dB. Disponible en tipos de pulido PC, UPC y APC.
Coletas de fibra óptica:Pigtails-pulidos en fábrica para aplicaciones de empalme por fusión. Variantes OS2 monomodo-y OM1-OM5 multimodo con cubiertas de LSZH o PVC.
Adaptadores de Fibra Óptica:Adaptadores-para montaje en panel y mamparo con manguitos de alineación de bronce o cerámica. Configuraciones simplex, dúplex y cuádruple.
Divisores PLC:Relaciones de división de 1x2 a 1x64 en fibra desnuda, módulo ABS, casete LGX y paquetes de montaje en bastidor-para implementaciones FTTH/PON.
Cajas de Terminales y Marcos de Distribución:Gabinetes-para montaje en pared y en rack-con bandejas de empalme integradas y paneles de conexiones para una administración organizada de cables.
Nuestras instalaciones de fabricación en Shenzhen mantienen la certificación ISO 9001 con un riguroso control de calidad que incluye pruebas ópticas 100 % de cada conjunto terminado. Con 12+ años de experiencia en la industria y una capacidad anual que supera los 50 millones de componentes de conectividad, prestamos servicios a operadores de telecomunicaciones, constructores de centros de datos y clientes empresariales en 50+ países.
Ya sea que necesite productos de catálogo estándar con envío al día siguiente-o soluciones de ingeniería-personalizadas para requisitos de implementación específicos, nuestro equipo técnico está listo para respaldar su proyecto desde el diseño hasta la instalación.
¿Necesita ayuda para seleccionar la solución de fibra multimodo adecuada?
Póngase en contacto con nuestro equipo de ingeniería para obtener una consulta gratuita y recomendaciones{0}}específicas para el proyecto.
