Nos hacen mucho esta pregunta:"¿Deberíamos seguir con los conectores LC o cambiar a MTP/MPO para la expansión de nuestro centro de datos?"Y, sinceramente, la respuesta casi nunca es sencilla-u-la-otra opción.

Aquí está la cuestión:-la mayor parte de la confusión proviene de información incompleta. Podrías leer que MTP/MPO ofrece "12 veces la densidad" y pensar, genial, vamos a hacer todo lo posible por eso. Pero luego te das cuenta de que tus conmutadores existentes utilizan interfaces LC, tus técnicos están capacitados en terminación LC y, de repente, estás ante una configuración híbrida sobre la que nadie te advirtió.

O tal vez haya hecho los cálculos sobre los costos de los componentes y los cables LC parezcan más baratos por fibra. Verdadero. Pero, ¿tuvo en cuenta las 6 horas de trabajo de instalación por cada 48 conexiones LC frente a los 20 minutos de la troncal MTP equivalente? Ahí es donde el panorama de los costos reales se vuelve interesante.

Esta guía explica los puntos de decisión reales-no los aspectos teóricos de "esto es lo que es cada conector" que puedes encontrar en Wikipedia. Suponemos que ya conoces los conceptos básicos. Lo que probablemente necesites es claridad sobrecuando cada tecnología tiene sentido financiero, dónde aparecen los costos ocultos y cómo evitar los errores que hemos visto cometer a otros equipos.

La ecuación de costos de la que nadie habla

Comencemos con los números, porque aquí es donde la mayoría de las conversaciones de planificación se estancan o se desvían.

Los precios de los componentes cuentan una historia engañosa. Sí, un cable troncal MTP de 12 fibras pre-preterminado cuesta más que seis cables de conexión LC dúplex que cubren el mismo número de fibras. A veces 2-3 veces más. Si nos detenemos ahí, LC parece el ganador obvio.

Pero el costo de los componentes suele ser sólo del 15 al 25 % del costo total del proyecto de cableado. ¿El resto? Mano de obra, espacio en rack, infraestructura de gestión de cables y mantenimiento continuo. Ahí es donde cambia la comparación.

Un conjunto-de-lado para una implementación de 1000 fibras:(Estas cifras se basan en tarifas típicas del mercado de EE. UU. y tiempos de instalación que hemos rastreado en múltiples proyectos. Sus cifras pueden variar, pero las proporciones tienden a mantenerse).

Fuentes de datos: Tasas de mano de obra basadas en encuestas de instaladores de BICSI 2023-2024; costos de espacio en rack de los puntos de referencia de colocación del Uptime Institute; precios de componentes a partir de cotizaciones agregadas de distribuidores.

La conclusión no es "MTP/MPO siempre gana". es esoEl punto de cruce ocurre alrededor de 400-500 fibras.. Por debajo de eso, el menor costo de los componentes de LC puede compensar la diferencia laboral. Por encima de eso, las ventajas de densidad y eficiencia de instalación de MTP/MPO se agravan rápidamente.

Nuestra opinión:Hemos visto equipos quemados al centrarse demasiado en las citas iniciales. Un cliente ahorró $15 000 en componentes al optar por todo-LC, luego gastó $40 000 más en la instalación y se quedó sin espacio en el rack seis meses después. La opción "más barata" les costó un gabinete adicional y un fin de semana de cableado de emergencia. Planifique dónde estará dentro de 3 años, no solo dónde se encuentra hoy.

Cómo se ve realmente la "alta densidad"

Números como "mejora de densidad 12 veces mayor" se mencionan mucho. Esto es lo que eso significa en la práctica.

Tome un panel de conexión estándar de 1U. Con los adaptadores LC dúplex, puede instalar 48 puertos, lo que le brinda 96 conexiones de fibra. Bastante denso para los estándares tradicionales. Ahora cambie esos adaptadores LC por interfaces MTP-24. El mismo espacio de 1U, pero ahora cada puerto maneja 24 fibras en lugar de 2. Eso equivale a 1152 conexiones de fibra en la misma unidad de rack.

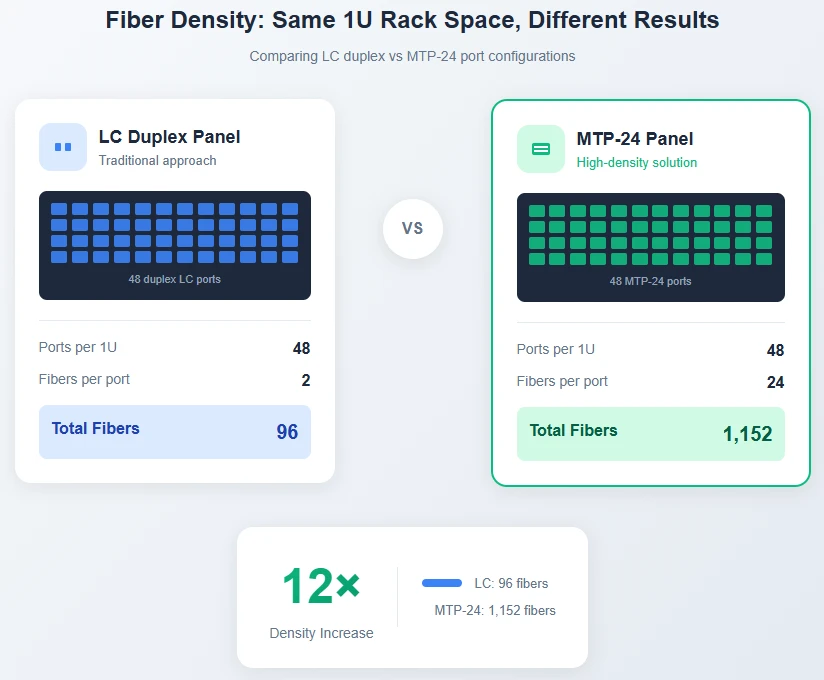

Figura 1: El mismo espacio de rack de 1U ofrece una capacidad de fibra dramáticamente diferente. La configuración MTP-24 logra 12 veces la densidad de conexión del LC dúplex.

Esto es más importante en entornos donde el espacio en rack es limitado o costoso. Las instalaciones de colocación que cobran 800 $-1500 USD por unidad de rack al mes hacen de la densidad un factor de coste directo. Los centros de datos empresariales con espacios fijos enfrentan la misma presión desde un ángulo diferente: cada unidad de rack consumida por cableado es una que no se puede usar para computación.

Pero la densidad trae sus propios desafíos. Cuando falla una conexión MTP-24, se caen 24 fibras simultáneamente en lugar de 2. La resolución de problemas requiere diferentes herramientas y habilidades. Limpiar un extremo de 24 fibras es más complicado que limpiar una sola férula LC. Estas no son razones para evitarcableado de fibra de alta-densidad-son razones para planificarlo adecuadamente.

Por qué la mayoría de los centros de datos terminan usando ambos

Hay algo que los materiales de marketing no enfatizan: la mayoría de los centros de datos modernos no eligen entre LC y MTP/MPO. Utilizan una arquitectura de cableado estructurado que aprovecha cada tecnología donde tiene sentido.

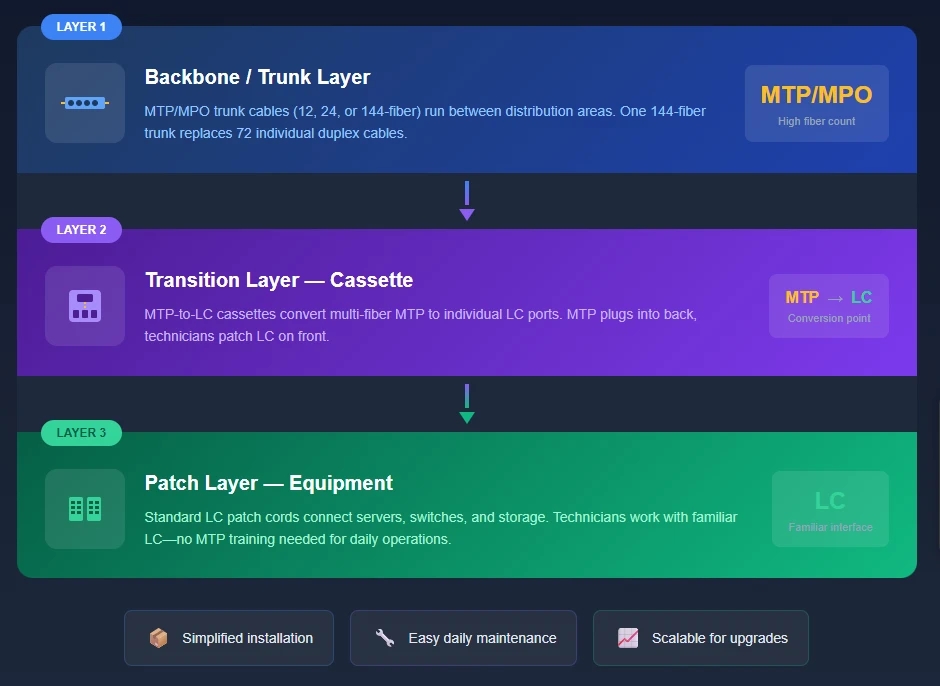

Figura 2: Arquitectura híbrida de tres-capas - Densidad MTP/MPO para la red troncal, casetes para la transición y accesibilidad LC para la aplicación de parches.

La capa espinalutiliza cables troncales MTP/MPO-generalmente conjuntos de 12, 24 o 144-fibras-que se extienden entre los marcos de distribución principales y las ubicaciones-superiores-de los bastidores. Un troncal MTP de 144 fibras reemplaza lo que de otro modo serían 72 cables dúplex individuales. Los ahorros en el recorrido de los cables por sí solos son sustanciales, y la instalación se convierte en una cuestión de conectar conjuntos preterminados en lugar de tirar y terminar docenas de cables individuales.

La capa de transiciónes donde MTP se encuentra con LC. Los módulos de casete-pequeños gabinetes con puertos MTP en la parte posterior y puertos LC en el frente-se ubican dentro de paneles de conexión de fibra. El maletero MTP se conecta a la parte trasera; Los técnicos trabajan con conexiones LC estándar en el frente. Este es el puente que hace práctico el enfoque híbrido.

La capa de parchees todo LC. Las NIC de servidor, los HBA de almacenamiento y la mayoría de los puertos de conmutador utilizan transceptores con interfaz LC-. Las personas que realizan-tras-movimientos, adiciones y cambios diarios trabajan con latiguillos LC familiares. No necesitan saber ni preocuparse de que la columna vertebral detrás del casete sea MTP/MPO-solo ven los puertos LC.

Nuestra opinión:El casete es el héroe anónimo de la infraestructura de fibra moderna. Le permite capturar la densidad de MTP/MPO y los beneficios de instalación para tiradas largas, preservando al mismo tiempo la accesibilidad de LC para las conexiones que cambian con frecuencia. Si está construyendo una nueva infraestructura, comience a planificar desde el casete hacia afuera.-¿Qué cantidad de fibras necesita en cada bastidor? Eso determina las especificaciones de su troncal y los requisitos de su puerto LC.

Polaridad: el error que cuesta los fines de semana

Si hay un tema en el que hemos visto los problemas más evitables es la gestión de la polaridad en los sistemas MTP/MPO.

Con las conexiones LC, la polaridad es sencilla:-puedes hacer coincidir Tx con Rx. Si lo estropeas, intercambias las dos fibras. Tarda 30 segundos. Con 12 o 24 fibras en un solo conector, las matemáticas se complican. El estándar TIA-568 define tres métodos de polaridad, y mezclarlos no sólo provoca que falle un enlace: puede codificar múltiples pares de fibras de maneras que son realmente dolorosas de diagnosticar.

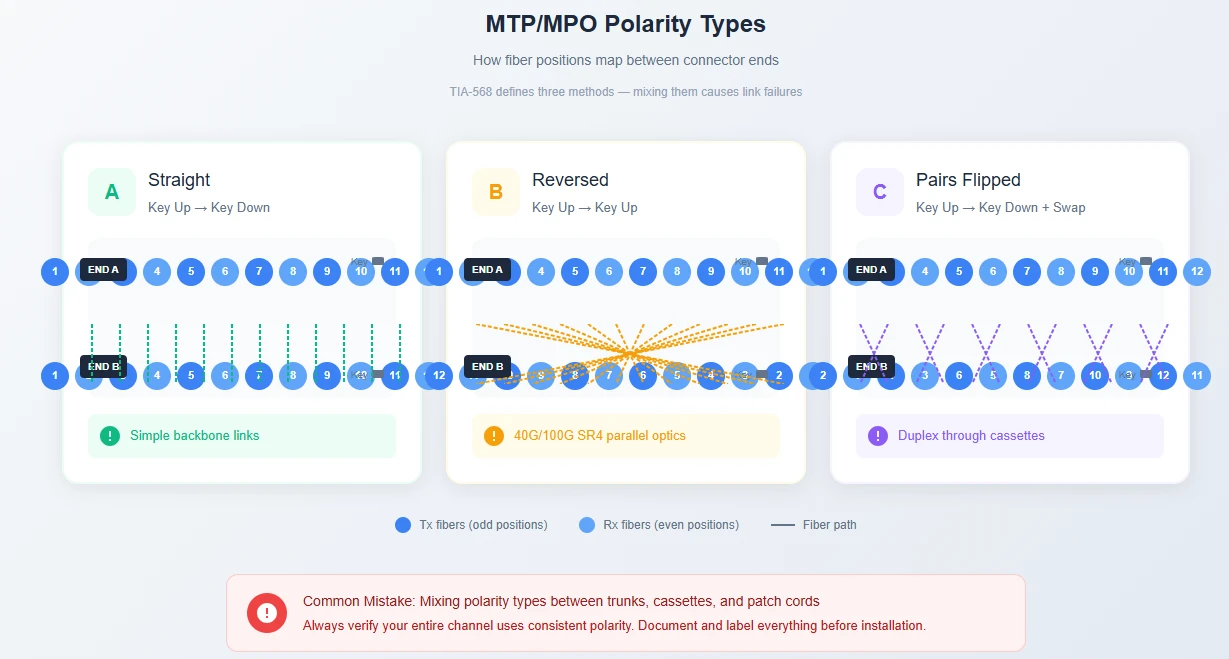

Figura 4: Métodos de polaridad MTP/MPO El mapeo de posición 1 - determina la alineación Tx/Rx. El tipo B (invertido) es el más común para ópticas paralelas.

La solución no es complicada-sólo requiereplanificación antes de realizar el pedido. Documente su esquema de polaridad. Asegúrese de que sus casetes, troncales y cables de conexión sigan el mismo método. Etiquete todo. Y pruebe con un probador compatible con MPO-antes de publicarlo, no después de que alguien informe una falla en el enlace.

TIA-568.3-D especifica que los cables de prueba deben verificar con una pérdida de 0,3 dB o mejor. Si observa números más altos o resultados inconsistentes en las posiciones de las fibras, lo primero que debe verificar es la polaridad. ^[1]

Preparación-para el futuro: lo que significan 400G y 800G para su cableado

Si hoy está construyendo una infraestructura que debe durar entre 5 y 7 años, la hoja de ruta de 400G y 800G es importante.

Esta es la trayectoria: la óptica paralela de 100G (SR4) usa 8 fibras con conectores MTP-12. 400G DR4 usa el mismo enfoque de 8 fibras. Pero las implementaciones de 400G SR8 y 800G se están trasladando a conectores MTP de 16 fibras para un mayor número de carriles.

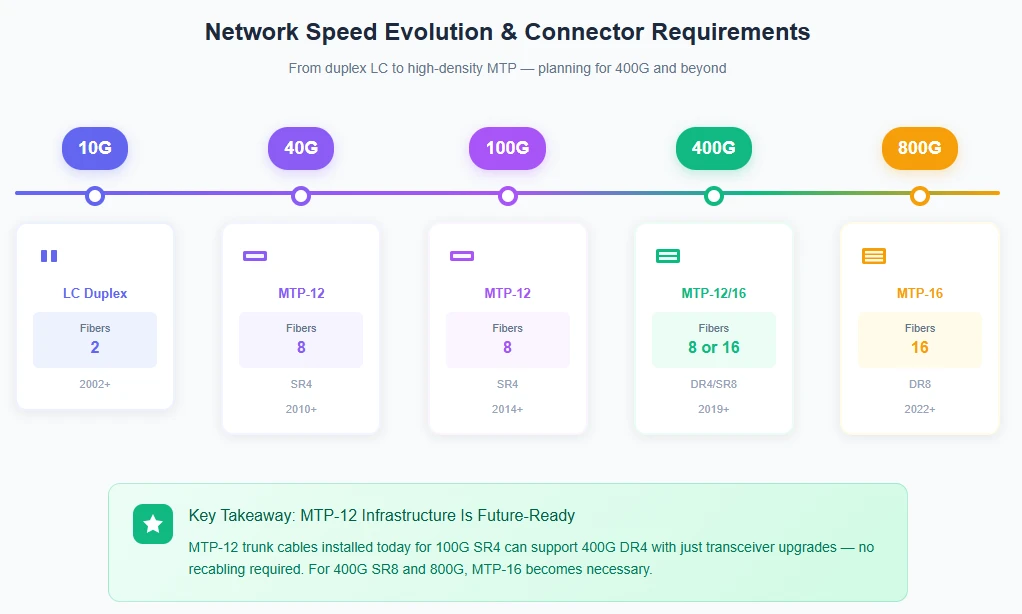

Figura 3: Evolución de la velocidad de la red y requisitos de conector correspondientes. La infraestructura MTP-12 admite actualizaciones a través de 400G DR4; MTP-16 habilita 400G SR8 y 800G.

La implicación práctica: la infraestructura troncal MTP/MPO que instala hoy para 100G puede manejar 400G DR4 con solo actualizaciones del transceptor-sin necesidad de volver a cablear. Esta es una ventaja significativa sobre las arquitecturas LC-solo, que requerirían agregar recuentos de fibra para admitir ópticas paralelas a estas velocidades.

Para los grupos de IA y ML, esto ya es relevante. Las interconexiones de GPU-a-GPU están impulsando la adopción de 400G ahora, con 800G en el horizonte cercano. Si su hoja de ruta incluye una densidad informática importante,cableado de fibra de alta-densidadcon MTP/MPO no es opcional-es algo que está en juego.

Pruebas: no te saltes esta parte

Probar enlaces MTP/MPO no es lo mismo que probar enlaces LC, y la diferencia no es solo académica.

TúpoderPruebe enlaces MTP con cables multiconector y un probador dúplex estándar. Conecte la conexión al extremo MTP, pruebe cada par de fibras individualmente con su OLTS, repita para todas las posiciones. Para un conector de 12 fibras, son 6 ciclos de prueba por extremo. Multiplique por cada conexión en su instalación, agregue el tiempo de configuración para los cables de referencia y obtendrá un proceso de prueba que demora entre 5 y 10 veces más de lo necesario.

Los probadores modernos específicos de MPO- (como Fluke MultiFiber Pro) escanean todas las posiciones de las fibras simultáneamente. La guía de pruebas IEC TR 61282-15 ahora recomienda probadores con interfaces MPO nativas exactamente por esta razón:-el ahorro de tiempo es espectacular y se elimina el paso propenso a errores de administrar múltiples conexiones de ruptura. ^[2]

Pruebe todo después de la instalación, antes de poner los enlaces en producción. Los errores de contaminación y polaridad son mucho más fáciles de corregir cuando los racks no están activos y el equipo de operaciones no está pisándole los talones.

Obtener los componentes correctos

No todos los conectores MTP/MPO son iguales. El conector MPO estándar (según IEC 61754-7) existe desde la década de 1990. MTP-La versión registrada de US Conec agrega varias mejoras importantes para las empresas modernas.cableado de fibra de alta-densidad:

Diseño de férula flotantemejora la alineación del contacto físico, especialmente importante a medida que agrega más fibras

Abrazaderas de pasador metálico(frente al plástico del MPO genérico) reduce la rotura de pasadores durante ciclos de acoplamiento repetidos

Tolerancias de fabricación más estrictasOfrece una pérdida de inserción más baja y más consistente.-Las especificaciones típicas son 0,15-0,35 dB para MTP de baja pérdida frente a. 0.25-0.50 dB para MPO estándar.

MTP y MPO son físicamente compatibles-puedes acoplar un conector MTP a un MPO genérico sin problemas. Pero para la infraestructura crítica, la diferencia de rendimiento justifica la prima.

Al abastecerseconectores de fibra ópticay conjuntos, busque proveedores que proporcionen informes de prueba individuales para cada cable. Las afirmaciones genéricas de "cumple con las especificaciones" son menos útiles que los valores medidos reales. Desea ver datos de pérdida de inserción que muestren qué fibras específicas alcanzan qué números.-Así es como detecta los problemas antes de que lleguen al sitio de instalación.

Prácticas de instalación que evitan devoluciones de llamadas

Algunos detalles de instalación importan desproporcionadamente:

La limpieza lo es todo.Una partícula de polvo de 1-micra en un casquillo LC de fibra única afecta una conexión. La misma partícula en una férula MTP-24 puede degradar varios núcleos de fibra simultáneamente. Inspeccione siempre las caras de los extremos con un telescopio de fibra (aumento mínimo de 200x) y límpielas con las herramientas adecuadas antes de cada acoplamiento. Los pocos minutos adicionales por conexión ahorran horas de resolución de problemas posteriores.

Respetar el radio de curvatura.La regla de 10x-exterior-diámetro se aplica tanto a los cables LC como a los MTP/MPO. Las curvaturas más cerradas aumentan la pérdida de inserción y pueden causar microfracturas que se manifiestan como fallas intermitentes meses después de la instalación. Utilice gestión de cables adecuada-administradores verticales y guías horizontales-que mantengan el radio en todo el recorrido.

Relaciona los géneros correctamente.Los conectores MTP/MPO vienen en configuraciones macho (con pasadores guía) y hembra (con orificios). Los puertos de equipos siempre son machos, por lo que los cables que se conectan a los equipos necesitan extremos hembra. Las conexiones troncales-a-troncales suelen utilizar un adaptador macho-a-macho con un adaptador hembra-a-hembra. Forzar géneros no coincidentes daña los pasadores guía-y reemplazar los conectores dañados en-conjuntos preterminados es costoso.

Tapa todo.Los tapones antipolvo existen por una razón. Todos los conectores que no estén en uso activo deben taparse. Es un hábito sencillo que previene la fuente más común de problemas de conexión.

Entonces, ¿qué deberías hacer realmente?

En lugar de ofrecer una conclusión genérica de "depende", aquí presentamos un marco de decisión práctico basado en los parámetros que realmente impulsan la elección.

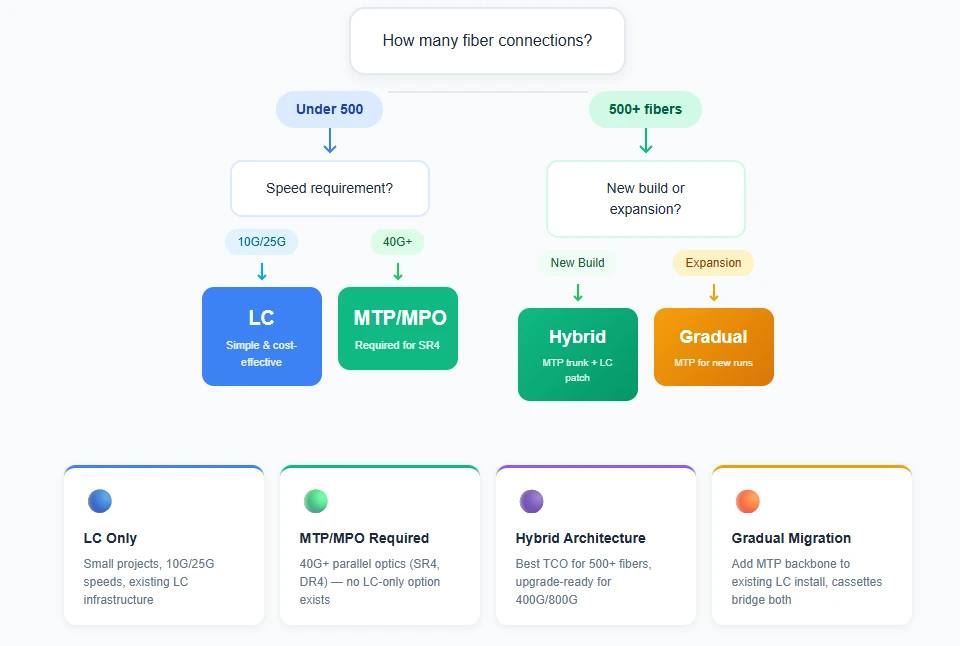

Figura 5: Marco de decisión - haga coincidir los parámetros de su proyecto con el enfoque de cableado correcto.

El diagrama de flujo captura los puntos de decisión clave, pero aquí está la lógica detrás de esto: el recuento de conexiones establece la línea de base (el cruce del TCO ocurre alrededor de 400-500 fibras), los requisitos de velocidad pueden anular esa línea de base (las ópticas paralelas 40G+ requieren MTP/MPO independientemente de la escala) y el tipo de proyecto afecta la estrategia de implementación (las nuevas construcciones pueden optimizarse desde cero; las expansiones necesitan compatibilidad con versiones anteriores).

La respuesta correcta depende de sus números específicos-recuento de conexiones, requisitos de velocidad, limitaciones de espacio en rack y costos de mano de obra. Ejecute su propio análisis de TCO con cotizaciones reales. Para obtener orientación sobre especificaciones de componentes y ensamblajes personalizados,contacta con el equipo profesional de EVOLUXpara ayudar a adaptar los productos a sus requisitos de implementación particulares.

Pensamiento final:La infraestructura de cableado suele tener una vida útil de 10-15 años. Las decisiones tecnológicas que tome hoy respaldarán equipos que aún no existen. Incorpore más capacidad de la que cree que necesita: el costo incremental de un mayor número de fibras ahora es mucho menor que el costo de recableado posterior.

Referencias

[1] TIA-568.3-D, Estándar de componentes y cableado de fibra óptica. Asociación de la Industria de las Telecomunicaciones, 2016.

[2] Fluke Networks, "Conectores push-on (MPO) multi-fibra", Referencia técnica. https://www.flukenetworks.com/expertise/learn-about/multi-fibra-push-mpo-conectores

Nota sobre los datos:Las cifras de costos de este artículo son estimaciones basadas en las condiciones del mercado estadounidense y los alcances típicos de los proyectos. Los costos reales varían según la región, el proveedor y las características específicas del proyecto. Las especificaciones de pérdida de inserción y pérdida de retorno representan datos típicos del fabricante; siempre verifique con las hojas de datos actuales antes del diseño final. La tabla de comparación de costos presenta escenarios representativos.-Su situación específica puede diferir según las tarifas de mano de obra local, los costos de las instalaciones y los precios de los proveedores.
