Por qué la división desequilibrada tiene sentido para los proyectos FTTH rurales

El diseño funcionó. Simplemente no era la forma más eficiente de conectar 32 hogares tan dispersos.

Esa conversación es bastante típica de lo que vemos conFTTH ruralproyectos. El desafío no es la viabilidad técnica-sino la economía. Y una vez que comienzas a optimizar el costo por vivienda en áreas de baja-densidad, terminas considerando seriamente una división desequilibrada.

Entonces, ¿qué está pasando realmente aquí? El problema se reduce a un desajuste fundamental entre cómo funciona la arquitectura PON tradicional y cómo se distribuyen físicamente los suscriptores rurales.

En un vecindario denso, es posible que tenga 64 casas dentro de un radio de 500 metros de un gabinete divisor. Instala un divisor 1:64, coloca cables de acometida cortos en cada hogar y la economía funciona a la perfección. El costo del divisor se divide entre 64 suscriptores. Los recorridos de los cables son cortos. Todos están felices.

Ahora imagina una ruta rural. Hay unas 30 casas repartidas a lo largo de 20 kilómetros de carretera. Algunos están agrupados en grupos de 4 a 6 cerca de los cruces. Otros se sientan solos en parcelas de 40 acres. Si intenta brindarles servicio con un divisor centralizado, estará ejecutando hilos de fibra individuales durante kilómetros para llegar a los hogares en el extremo más alejado de su área de servicio.

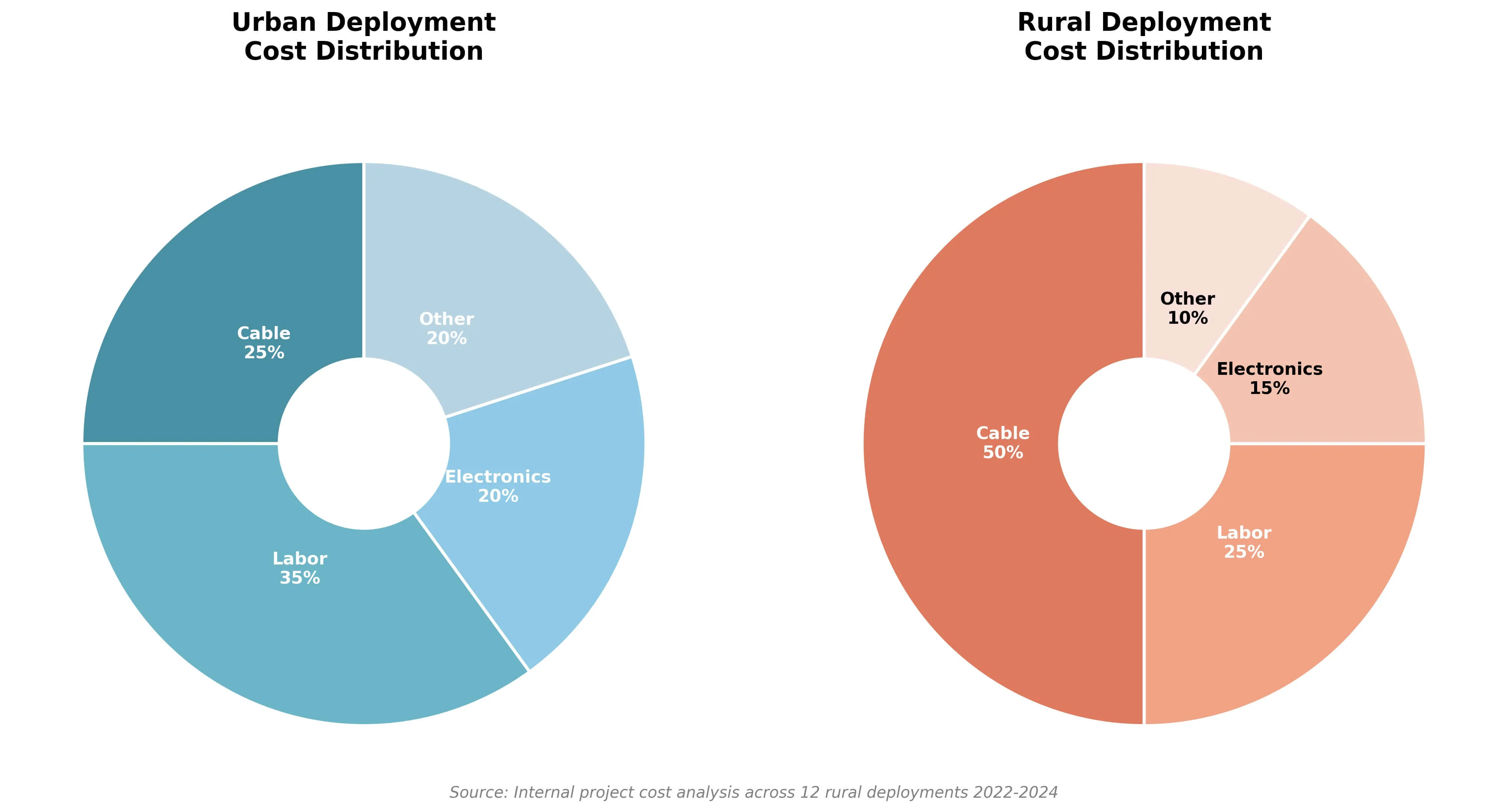

Aquí es donde realmente va el dinero en una construcción rural típica:

Observe cómo los costos laborales se mantienen relativamente estables entre los dos escenarios, pero los costos del cable se disparan en las zonas rurales. Ese es su punto de influencia. Cuando el cable representa la mitad del costo de su proyecto en lugar de una cuarta parte, cada decisión de diseño que agrega longitud de fibra afecta duramente su presupuesto. Y los diseños tradicionales de divisores equilibrados añaden mucha fibra innecesaria en escenarios rurales.

El enfoque alternativo-y esto es lo que recomendamos a los ISP de Montana-utiliza lo que se llama división desequilibrada o asimétrica. El concepto no es nuevo. Los ingenieros de telecomunicaciones han utilizado derivaciones ópticas durante décadas en la distribución de televisión por cable. Pero está ganando terreno paraFTTH ruralporque aborda directamente el problema del coste-de la fibra.

Una introducción técnica rápida si no está familiarizado con los tipos de divisores:

EstándarDivisor PLCLas configuraciones dividen la potencia óptica entrante por igual entre todas las salidas. Un divisor 1:8 envía el 12,5% de la luz a cada uno de sus ocho puertos de salida. Un divisor de 1:32 divide la energía en 32 porciones iguales. Estos divisores equilibrados funcionan muy bien cuando necesita atender a un grupo de suscriptores desde una única ubicación.

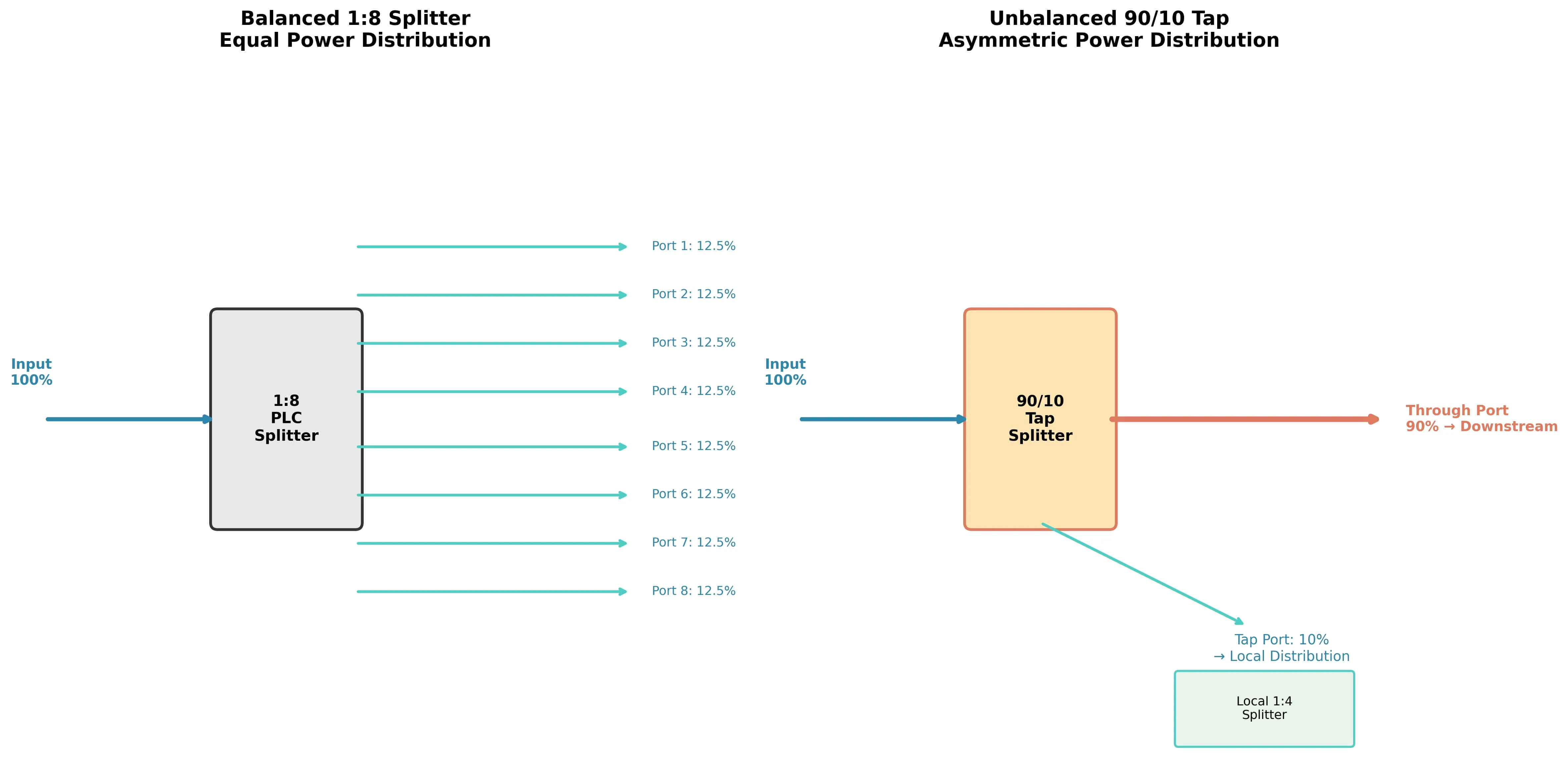

Los divisores desequilibrados hacen algo diferente. En lugar de una división equitativa, dividen el poder según una proporción diseñada,-digamos 90/10 o 70/30. La porción más grande continúa por la fibra troncal para dar servicio a ubicaciones posteriores. La porción más pequeña se conecta para atender a los suscriptores en ese punto específico.

¿Por qué esto es importante para las redes rurales? Porque puedes conectar en cadena-varias derivaciones no balanceadas a lo largo de una sola fibra troncal, extrayendo la energía suficiente en cada ubicación para dar servicio a los hogares locales y, al mismo tiempo, preservar el presupuesto óptico para ubicaciones más adelante.

Una nota de nuestros ingenieros senior sobre la selección de la relación de derivación:

Cuando decidimos entre 90/10 y 70/30, no nos limitamos a mirar los valores de atenuación en una hoja de cálculo. Hay un factor práctico que se pasa por alto constantemente:margen de mantenimiento futuro.

Esta es nuestra regla general. Si un grupo actualmente tiene solo 3 casas pero hay terrenos baldíos cerca, normalmente recomendaremos una proporción de consumo ligeramente mayor de lo que las matemáticas requieren estrictamente-digamos 80/20 en lugar de 90/10. ¿La razón? En las zonas rurales, enviar un equipo a volver a empalmar una toma troncal cuesta mucho más que la energía óptica que se ahorra al usar el mínimo. Preferimos sacrificar 1 dB de margen descendente por adelantado que perder la capacidad de agregar suscriptores más adelante sin una revisión importante. Construya la sala "plug and play" ahora; te lo agradecerás dentro de dos años cuando se construya una nueva casa en el futuro.

Veamos cómo funciona esto realmente en el campo. Tomemos como ejemplo el proyecto de Montana que mencionamos. Después de revisar su diseño original, les ayudamos a modelar una alternativa utilizando una arquitectura de grifo distribuida.

El diseño original requería un cable de distribución de 48-fibras que recorría toda la ruta de 18 kilómetros, con fibras desprendiéndose en varios puntos para llegar a los grupos de suscriptores. Total de kilómetros de fibra en el diseño: aproximadamente 380.

El enfoque revisado utilizó una troncal de 2-fibra (principal más respaldo) con puntos de conexión en cada grupo de suscriptores. En el primer grupo-a unos 3 kilómetros de la cabecera-un grifo 90/10 desvía el 10% de la energía óptica a un pequeñoCaja FDB/FATque alberga un divisor balanceado 1:8. Que atiende a 6 viviendas cercanas. El 90% restante continúa por el tronco.

En el kilómetro 7, otro grifo (este 85/15) da servicio a un conjunto de 8 viviendas. En el kilómetro 12, un grifo 80/20 atiende a 10 viviendas. Y así sucesivamente hasta que el clúster final reciba la energía óptica que aún esté dentro del presupuesto de energía GPON para un funcionamiento ONT adecuado.

Estimaciones de costos de cable basadas en los precios de fibra a granel de 2024; Los costos reales varían según el proveedor, el tipo de cable y el volumen del pedido.

ElLa reducción de fibra fue de alrededor del 65%.. Incluso teniendo en cuenta las unidades de grifos y recintos adicionales en cada punto del grupo, el ahorro neto de materiales superó los 40.000 dólares en esta ruta de 18 kilómetros.

Para este ISP, esos $40,000 ahorrados en cable significaron que pudieron extender su alcance de fibra a dos pequeñas comunidades adicionales que anteriormente se consideraban "inviables" según el presupuesto de la subvención. Ésa es la verdadera recompensa-no sólo ahorrar dinero, sino ampliar lo que realmente es posible dentro de una dotación de financiación fija.

El ISP siguió adelante con el diseño desequilibrado. Suministramos elDivisores PLCy trabajé con ellos en la selección de la relación de toma para cada nodo.

No se pueden simplemente conectar derivaciones a lo largo de una fibra sin comprender qué sucede con su presupuesto de energía óptica. Aquí es donde las implementaciones rurales se vuelven técnicamente interesantes-y donde algunos planificadores de redes tienen problemas.

Cada componente de una PON introduce pérdidas. La propia fibra atenúa la señal a aproximadamente 0,35 dB por kilómetro en una longitud de onda de 1310 nm. Los conectores añaden entre 0,3 y 0,5 dB cada uno. Los empalmes contribuyen entre 0,1 y 0,2 dB. Y los divisores introducen pérdidas según su configuración.

Para los divisores balanceados, las matemáticas son sencillas: un divisor 1:8 introduce aproximadamente 10,5 dB de pérdida independientemente del puerto de salida que mida. Todos los puertos ven el mismo nivel de potencia.

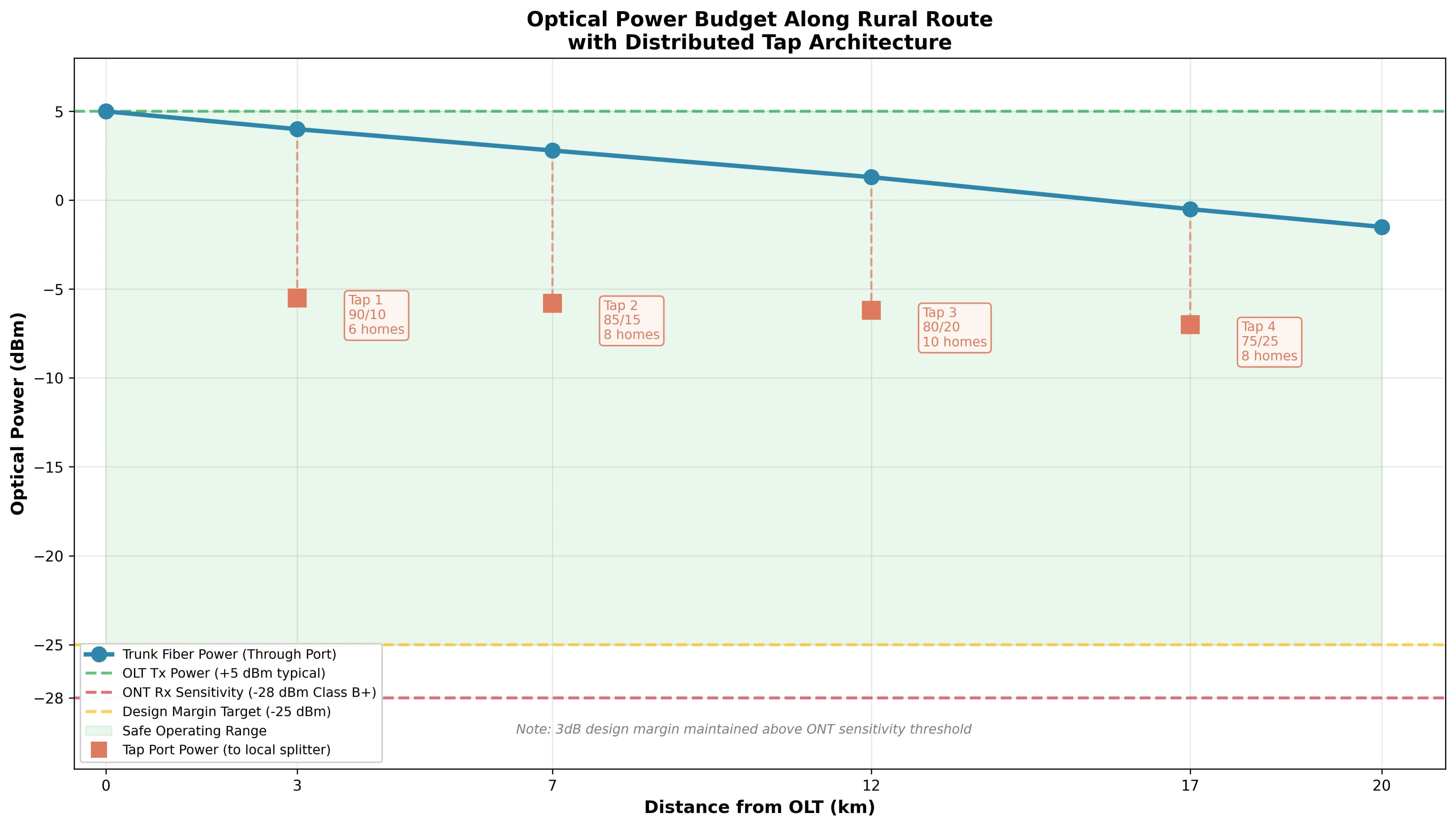

Los grifos desequilibrados se comportan de manera diferente. El puerto de paso (que lleva energía a las tomas descendentes) experimenta una pérdida relativamente baja-normalmente entre 0,5 y 2,5 dB, dependiendo de la relación de división. El puerto tap (que atiende a suscriptores locales) sufre una mayor pérdida correspondiente a su menor asignación de energía.

La siguiente tabla muestra valores típicos de pérdida de inserción para relaciones de derivación comunes. Estas son cifras representativas-siempre verifíquelas con las especificaciones del fabricante para los componentes reales que está implementando.

Fuente: Compilado a partir de varias hojas de datos de fabricantes de divisores de PLC, incluidos Corning, CommScope y varios proveedores OEM. Los valores representan el rendimiento típico a 1310/1550 nm; Las especificaciones reales varían según el fabricante.

Un sistema GPON estándar proporciona aproximadamente 28 dB de presupuesto óptico entre el transmisor OLT y el receptor ONT. XGS-PON ofrece 29-35 dB dependiendo de la clase de transceptor. Su trabajo es garantizar que cada suscriptor-incluido el que se encuentra al final de su cadena de derivación reciba la señal adecuada dentro de ese presupuesto.

Una advertencia de nuestros equipos de campo:

Muchos planificadores calculan ese presupuesto de 28 dB hasta el último decimal, exprimiendo cada kilómetro que pueden fuera del enlace. Pero en lugares como Montana o el norte de Escandinavia, hay que tener en cuenta las pérdidas invernales.

Lo hemos medido nosotros mismos: el frío extremo hace que los cables de fibra se contraigan, y los adaptadores{0}}de menor calidad pueden desarrollar pequeños cambios físicos que introducen entre 0,5 y 1 dB adicionales de pérdida que no existían en septiembre. Nuestra regla de diseño es simple-al calcular la potencia en el último ONT de una cadena,incorporamos al menos 3 dB de margen estricto. Si sus cálculos muestran -26 dBm en el suscriptor final y lo considera bueno, está a una tormenta de nieve o a un conector obsoleto de una llamada de servicio. No sacrifiques la estabilidad del enlace solo para darle un toque más.

Los componentes físicos importan tanto como el diseño óptico. Cada punto de derivación necesita un gabinete que proteja el divisor, proporcione puntos de conexión para cables de acometida y sobreviva cualquier clima que le depare su territorio de servicio.

En el caso de implementaciones rurales, esto suele significar una instalación-clasificada para exteriores.Caja FDB/FATcon protección de ingreso IP55 o superior. El gabinete debe acomodar el divisor de grifo más un pequeño divisor balanceado (generalmente 1:4 o 1:8) para distribución local. El número de puertos debe coincidir con su grupo de suscriptores y tener espacio para algunos repuestos. Y las opciones de montaje deben adaptarse a sus escenarios de instalación reales:-montaje en poste, montaje en hilo o montaje en pared, según la ubicación.

Hemos visto proyectos tropezar al especificar recintos que parecían adecuados en el papel pero que no funcionaban en el campo. Una caja con capacidad para 8 abonados no ayuda si no se pueden enrutar y gestionar los cables de acometida de forma limpia. Un gabinete con soportes-para montaje-en pared únicamente se convierte en un problema cuando la mitad de las ubicaciones de los grifos están en postes de servicios públicos.

cuando suministramosCajas de terminales de fibra ópticaPara proyectos como el de Montana, nos centramos en funciones-prácticas de campo-como enrutamiento interno dedicado para el módulo de grifo desequilibrado-para garantizar que la caja siga siendo manejable incluso a medida que crecen los clústeres. Lo que importa más que cualquier producto específico es hacer coincidir las especificaciones del gabinete con las condiciones reales de su campo. Una caja de $50 que no sella adecuadamente contra el polvo le costará mucho más en rollos de camión que una caja de $80 que hace bien el trabajo la primera vez.

Una pregunta que surge constantemente: ¿cuándo tiene realmente sentido la división desequilibrada en lugar de seguir con la arquitectura equilibrada tradicional?

La respuesta honesta es que depende de la geometría de su ruta específica. Pero algunos patrones se mantienen de manera bastante consistente.

La arquitectura de grifo distribuido tiende a ganar cuando la densidad de suscriptores cae por debajo de aproximadamente 15-20 hogares por ruta-kilómetro. A densidades más altas, los ahorros de fibra disminuyen porque ya estás relativamente cerca de la mayoría de los suscriptores, independientemente de dónde coloques tu divisor. En densidades más bajas-especialmente cuando las casas se agrupan en grupos separados por largos tramos de caminos vacíos, los ahorros se acumulan rápidamente.

La longitud de la ruta también importa. En rutas cortas de menos de 5 a 8 kilómetros, la complejidad de gestionar múltiples puntos de conexión puede no justificar el ahorro de fibra. En rutas largas que superan los 15-20 kilómetros, a menudo se obtienen ahorros sustanciales que superan fácilmente los costes adicionales de planificación y componentes.

Cuándo alejarse de la arquitectura desequilibrada-nuestra opinión honesta:

Mira, nos gusta este enfoque y lo recomendamos con frecuencia. Pero hay situaciones en las que debes seguir con los diseños tradicionales equilibrados 1:32 o 1:64:

1. Áreas de crecimiento suburbano de "incendios forestales".Si su ruta pasa por un terreno que está a punto de ver un importante desarrollo habitacional en los próximos tres años, una cadena de grifos desequilibrada se saturará rápidamente. Ampliarse más adelante significa rediseñar todo el presupuesto óptico o ejecutar una infraestructura paralela. Tampoco es divertido. En estos casos, la flexibilidad de una arquitectura equilibrada-donde puede simplemente iluminar los puertos divisores no utilizados-vale la pena el costo adicional del cable.

2. Su equipo de mantenimiento no se siente cómodo-con OTDR.Solucionar problemas de una red desequilibrada es realmente más difícil que una simple división 1:32. El perfil de pérdida parece una escalera en un rastreo OTDR, y si sus técnicos de campo solo saben cómo usar un localizador visual de fallas con luz roja-, tendrán dificultades. Hemos visto a operadores adoptar diseños de grifos distribuidos y luego pasar seis meses frustrados porque cada llamada de servicio lleva el doble de tiempo. Si su equipo no está preparado para la curva de aprendizaje, pague por la fibra adicional y mantenga el mantenimiento sencillo.

CuandoDivisores equilibrados frente a desequilibradosCuando se vuelve difícil, normalmente nos preguntamos: ¿Qué tan seguro está de sus proyecciones de crecimiento de suscriptores y qué tan capacitado es su equipo de campo? Si ambas respuestas son "bastante sólidas", la desequilibrada generalmente gana en costo. Si alguna de las respuestas es "sinceramente, no estoy seguro", la respuesta equilibrada le dará más espacio para adaptarse.

Las pruebas y certificación de redes desequilibradas requieren ajustes de los procedimientos PON estándar. Múltiples puntos de división crean trazas OTDR que se ven diferentes de las arquitecturas tradicionales de un solo divisor-y los técnicos deben entender lo que están viendo.

Cada toque aparece como un evento de pérdida discreta en un seguimiento OTDR. La pérdida del puerto directo es relativamente pequeña (menos de 2 dB para la mayoría de las relaciones), mientras que el puerto tap muestra una pérdida mayor correspondiente a su relación diseñada. Los técnicos que no están familiarizados con esta arquitectura a veces malinterpretan estas pérdidas esperadas como fallas.

VIAVI y otros fabricantes de equipos de prueba han agregado modos específicos para caracterizar redes divisorias cónicas/desequilibradas. Según la documentación técnica de VIAVI, sus productos PON OTDR ahora incluyen "soporte de divisor no balanceado" específicamente para abordar los requisitos de prueba de las arquitecturas de tap distribuidas.

La documentación se vuelve más crítica con los diseños de grifos distribuidos. Cada gabinete debe estar etiquetado con su relación de derivación y la pérdida óptica acumulada hasta ese punto. Cuando un técnico responde a una llamada de servicio dos años después de la instalación, necesita comprender rápidamente los niveles de energía esperados en esa ubicación sin tener que volver a calcular todo el presupuesto desde cero.

Para los operadores de redes estadounidenses que buscan financiación federal,FTTH ruralLos proyectos a menudo califican para subvenciones y préstamos del USDA ReConnect. El programa ha invertido más de $5 mil millones desde 2018 para llevar banda ancha a áreas rurales desatendidas. Los requisitos actuales exigen una capacidad de servicio simétrico de 100 Mbps-al alcance de redes GPON o XGS-PON correctamente diseñadas, independientemente de si utiliza una arquitectura equilibrada o no equilibrada.

La limitación clave es demostrar que su diseño realmente brinda un servicio adecuado a las instalaciones de cada suscriptor. Los cálculos de su presupuesto óptico deben mostrar un margen suficiente incluso en las ubicaciones más distantes. La arquitectura desequilibrada no cambia los requisitos fundamentales de rendimiento-simplemente cambia la forma en que se asigna la energía óptica para cumplirlos de manera eficiente.

Si estás planeando unaFTTH ruraldespliegue y sus rutas muestran los patrones de suscriptores dispersos y agrupados típicos de las áreas agrícolas, la división desequilibrada merece una evaluación seria. El potencial para reducir los costos del cable de fibra entre un 30% y un 50% impacta directamente en la viabilidad del proyecto, especialmente cuando el argumento comercial ya es limitado.

Los requisitos técnicos no son exóticos. Necesitas calidadDivisor PLCComponentes con especificaciones verificadas para configuraciones equilibradas y desequilibradas. Necesitas clasificación-para exterioresCaja FDB/FATgabinetes apropiados para sus escenarios de instalación. Y necesita una cuidadosa ingeniería de presupuesto óptico para garantizar que cada suscriptor reciba la señal adecuada.

Lo que marca la diferencia entre implementaciones rurales exitosas y con dificultades generalmente no es la tecnología-sino si el diseño de la red tiene en cuenta las realidades rurales en lugar de trasplantar supuestos urbanos a un entorno fundamentalmente diferente.

¿El primer paso más valioso? Mapee las ubicaciones reales de sus suscriptores y la geometría de la ruta. La elección correcta de la arquitectura se deriva de ese análisis, no de la aplicación de una plantilla estándar. Si actualmente está trazando una ruta rural y los cálculos no cuadran, envíenos la geometría de su ruta. Podemos realizar un análisis comparativo rápido de arquitecturas equilibradas y no equilibradas para su proyecto específico-sin condiciones.Comuníquese con nuestro equipo-este es exactamente el tipo de problema en el que nos gusta trabajar.
